一、 产品概述
D941X-10Q DN300 是一款专为现代智慧水务系统设计的4G物联网智能电动法兰蝶阀。该阀门集成了高性能电动执行机构与中线型软密封蝶阀阀体，特别针对自来水厂、污水处理厂等场景的远程监控、自动化调节及防倒流需求进行了优化。作为工业自动化管道系统中的关键控制设备，该产品不仅具备传统电动蝶阀的启闭与调节功能，更通过内置的4G通信模块，实现了数据的实时上传与远程指令下发，是构建“智慧水厂”不可或缺的基础设施。其公称通径为DN300，公称压力为PN1.0MPa（10公斤），阀体材质采用高强度球墨铸铁（QT450），兼具优异的机械性能与耐腐蚀性。
二、 核心技术与4G物联网特性
1. 4G物联网智能集成

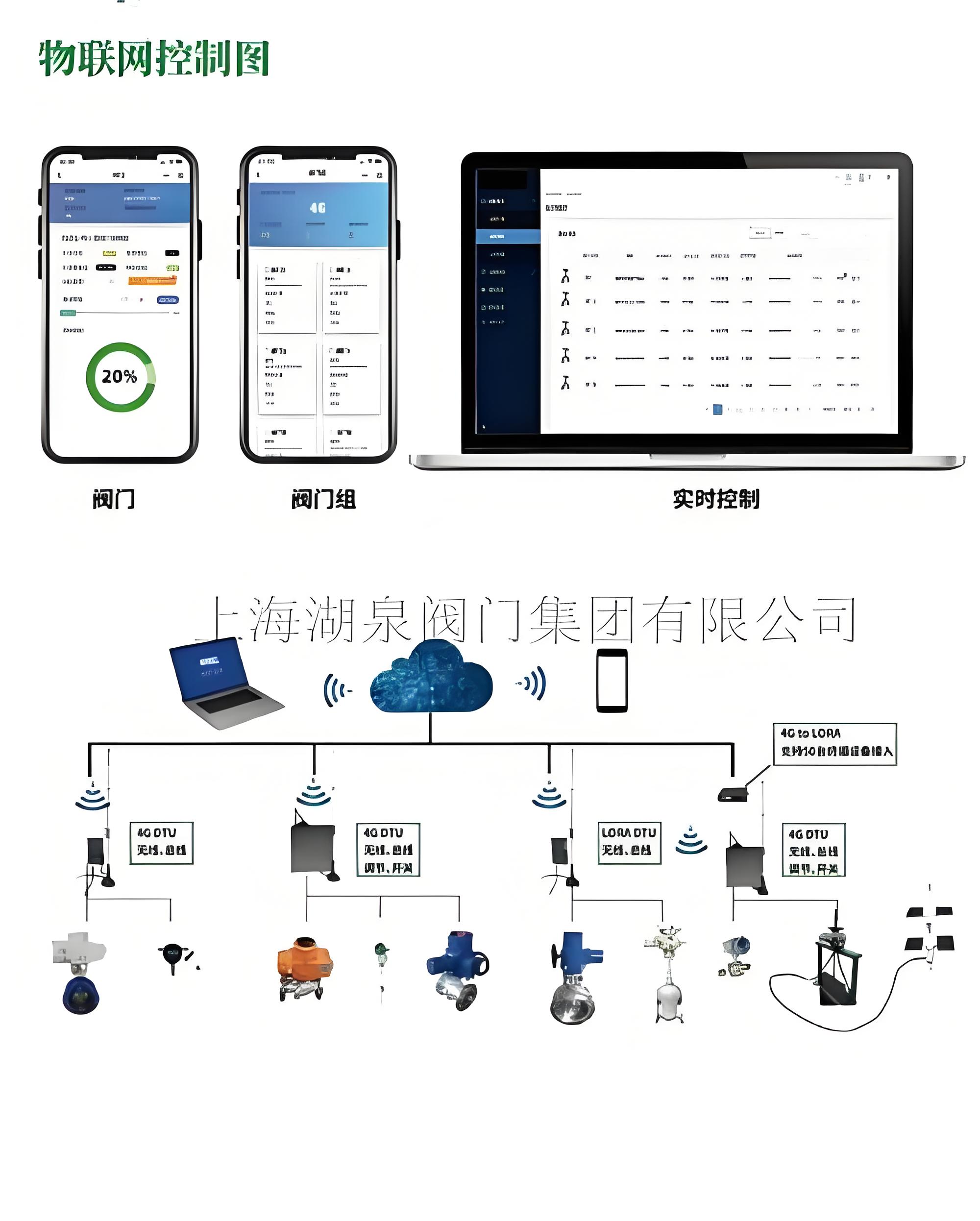

* 远程实时监控：内置工业级4G通信模组，支持全网通网络。无需铺设额外的通讯线缆，即可将阀门的开度状态、故障报警、运行时间等数据实时传输至云端平台或SCADA系统。
* 双向远程控制：支持通过手机APP、Web端或中控室电脑远程发送开关指令或调节信号，实现无人值守操作。
* 智能诊断与维护：具备自诊断功能，可监测电机过热、过载、堵转等异常状态，并主动推送维护预警，降低运维成本。
2. 精密电动驱动技术
* 智能一体化执行器：采用高精度伺服控制算法，支持4-20mA DC模拟量信号输入输出，实现精确的比例调节（开度0-100%线性控制）。
* 两阶段启闭功能：针对泵出口工况，支持“慢开-快开”和“快关-慢关”两段式动作。在关闭初期快速切断大部分流量，末期缓慢关闭以消除水锤效应，有效保护管道系统。
* 多重保护机制：内置电气限位与机械限位双重保护，配备过热、过载及缺相保护功能，确保长期运行的安全性与稳定性。防护等级达到IP67，适应潮湿、多尘的水厂环境。
3. 优异的水力性能
* 低流阻设计：采用中线型无销结构，蝶板为流线型设计。全开时流阻系数≤0.3，流通能力大，压力损失极小，有助于降低泵站能耗。
* 双向密封：选用优质EPDM（三元乙丙橡胶）或NBR（丁腈橡胶）密封圈，具有良好的弹性与耐老化性能，可实现双向零泄漏密封，适用于清水、海水及弱酸碱介质。
三、 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 型号 | D941X-10Q |
| 公称通径 (DN) | 300 mm |
| 公称压力 (PN) | 1.0 MPa (10 bar) |
| 连接方式 | 法兰连接 (符合 GB/T 9113, HG/T 20592 标准) |
| 阀体材质 | 球墨铸铁 (QT450-10) |
| 蝶板材质 | 球墨铸铁 / 不锈钢 304/316 (可选) |
| 密封材质 | EPDM (适用温度 -20℃~+120℃) 或 NBR (适用温度 -20℃~+80℃) |
| 阀杆材质 | 2Cr13 不锈钢 / 304不锈钢 |
| 电源电压 | AC220V / AC380V / DC24V (可选) |
| 控制信号 | 4-20mA DC (调节型) / 开关量 (开关型) |
| 反馈信号 | 4-20mA DC (位置反馈) |
| 动作时间 | 15s / 30s / 60s (可选，通常DN300推荐30s-60s) |
| 输出力矩 | ≥ 500 N·m (具体根据工况选配) |
| 防护等级 | IP67 (防尘防水) |
| 防爆等级 | Ex d IIB T4 (可选配) |
| 通信方式 | 4G LTE / NB-IoT (可选) |
| 工作环境温度 | -30℃ ~ +60℃ |
四、 在自来水厂中的应用优势
1. 替代闸阀与止回阀组合：
D941X-10Q 安装于水泵出口时，兼具截止阀与止回阀功能。其特有的缓闭功能可有效防止停泵时的介质倒流和水锤冲击，简化管道系统结构，节省空间与投资成本。
2. 精准流量调节：
在净水处理工艺中，需对不同处理单元的进水量进行精确控制。智能调节型蝶阀可根据PLC发出的4-20mA信号，自动调整开度，保持流量稳定，提升水处理效率。
3. 智慧水务无缝对接：

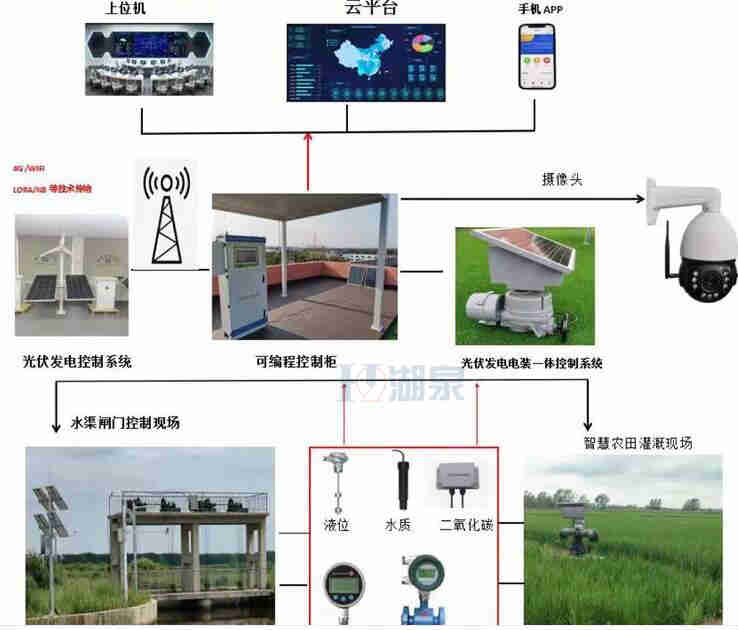

通过4G物联网技术，水厂管理人员可随时随地掌握管网末梢或关键节点的压力、流量及阀门状态。结合大数据分析，可实现漏损检测、调度优化及预测性维护，推动水厂向数字化、智能化转型。
4. 适应复杂水质：
球墨铸铁阀体经过环氧粉末喷涂处理，耐腐蚀性强；软密封结构对水中微小颗粒、纤维杂质不敏感，不易卡涩，特别适合原水、污水及循环水系统。
五、 选型与安装建议
* 电源与控制确认：请根据现场供电条件选择AC220V或DC24V电源。若需远程比例调节，务必选择智能调节型并确认控制系统支持的信号类型（通常为4-20mA）。
* 力矩匹配：DN300口径在PN1.0压力下，建议选用输出力矩不小于500N·m的执行机构，以确保在高压差下能可靠关闭。
* 安装方向：阀门可水平或垂直安装，但建议执行机构朝上，避免积水进入电机内部。若安装在地下井室，需确保良好的排水措施或选用更高防护等级（如IP68）。
* 调试与维护：初次通电前请检查接线是否正确，严禁带电手动操作。定期清理阀体周围杂物，检查密封圈磨损情况，确保手轮切换机构灵活可用。
六、 结语
D941X-10Q DN300 4G物联网电动蝶阀以其密封性能、智能化的控制手段以及便捷的远程管理能力，成为自来水厂现代化改造的理想选择。它不仅提升了供水系统的安全性与可靠性，更为水务企业降本增效、实现精细化管理提供了强有力的技术支撑。
