1. 产品概述
上海湖泉阀门集团有限公司精小型物联网对夹式电动蝶阀是一款集机械控制、电子驱动与无线通信技术于一体的智能流体控制设备。该产品采用紧凑的对夹式阀体结构，内置高精度电动执行器，并集成LoRa（Long Range）低功耗广域网无线通讯模块。它专为解决传统阀门布线困难、远程监控缺失及维护成本高等痛点而设计，广泛适用于智慧水务、农业灌溉、工业流程控制及分布式能源管理等场景，是实现管道流体自动化、数字化管理的核心终端设备。
2. 核心结构与工作原理
2.1 机械结构：精小型对夹式设计
- 紧凑轻量化：阀体采用短结构钢板焊接或铸造工艺，无自带法兰，通过双头螺栓直接夹装在管道两端法兰之间。相比传统法兰式阀门，安装空间需求减少50%以上，重量显著降低，便于在狭窄空间部署。
- 密封技术：支持中线软密封或三偏心金属密封结构。软密封采用不锈钢与丁腈橡胶配对，实现零泄漏；三偏心设计使密封面无摩擦传动，具备“越关越紧”的自动补偿功能，延长使用寿命，适应从常温到高温的不同工况。
- 流阻特性：蝶板采用框架结构，过流面积大，流阻小，流通能力强，支持双向密封，安装不受介质流向限制。
2.2 驱动与控制：智能电动执行器
- 精密驱动：内置高性能电机与减速机构，通过高精度电位器或绝对值编码器实时采集阀门开度信号（0°-90°）。
- 非侵入式调试：配备全视角LCD菜单式显示界面，支持中英文切换。通过外部磁钢感应霍尔元件进行操作，无需打开电气壳盖即可进行参数设定、故障查询及状态监控，确保防护等级不受影响。
- 多模式控制：支持开关型（全开/全关）与调节型（无级流量调节）任意转换，响应时间快，控制精度高。
2.3 通讯技术：LoRa无线物联
- LoRa模组集成：每台执行器内置LoRa无线通讯模块及天线，无需额外网关即可接入LoRa网络（或配合LoRa网关使用），具有传输距离远、穿透力强、功耗极低的特点。

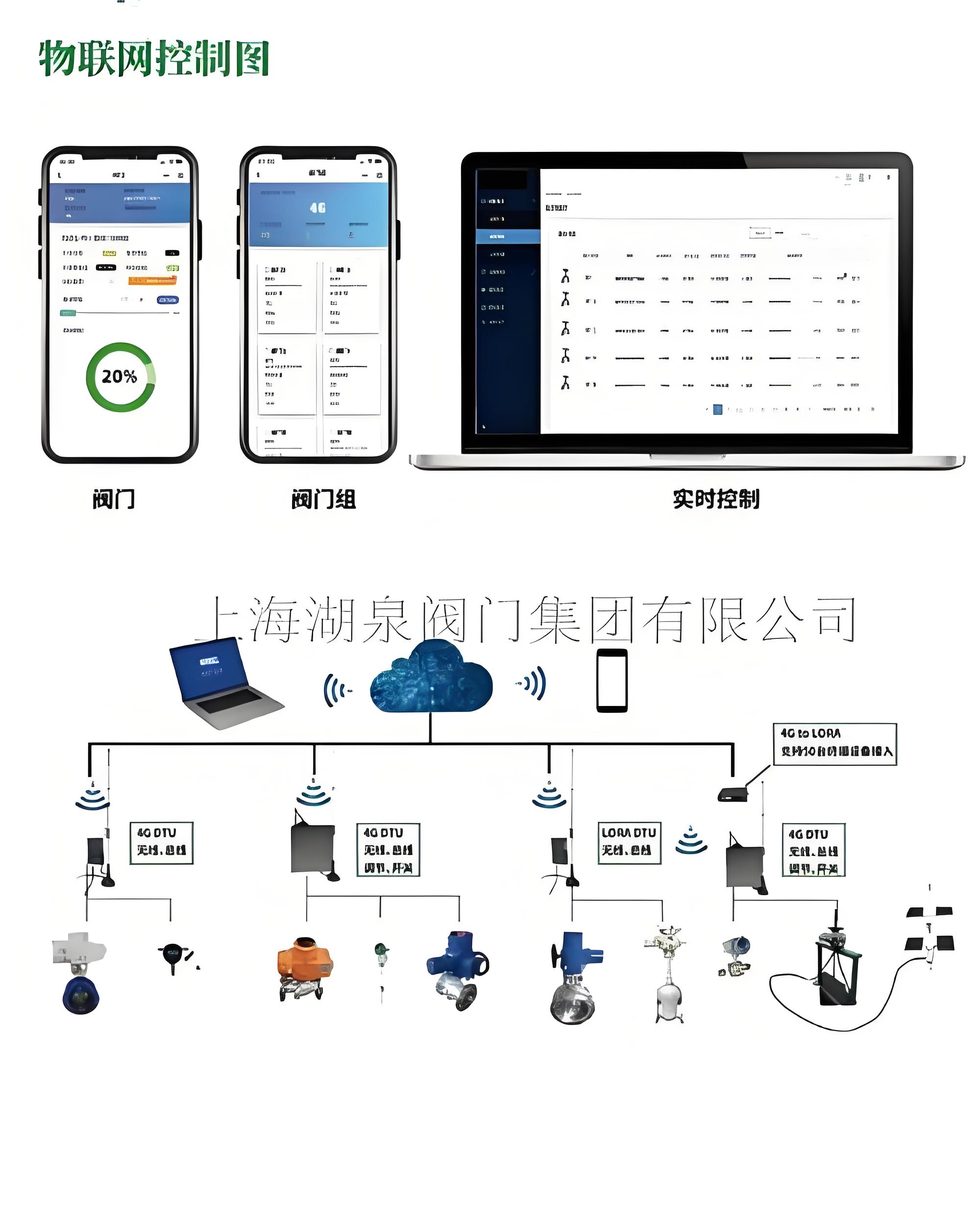

- 云端互联：数据通过LoRa网络上传至云端服务器，用户可通过电脑Web端或移动APP实时监视阀门状态（开度、电流、电压、故障信息等）并下发控制指令。
- 抗干扰与安全：对外接线口采用光电隔离防抖处理，信号传输稳定可靠；多层密封设计增强抗电磁干扰能力。
3. 主要功能特点
- 免布线安装：利用LoRa无线技术，彻底摆脱现场复杂的数据线铺设，特别适用于老旧管网改造、野外农田及分散式站点，大幅降低施工成本。
- 全方位状态监控：实时回传阀位开度、负载电流、输入信号值、工作状态及故障报警信息，实现预防性维护。

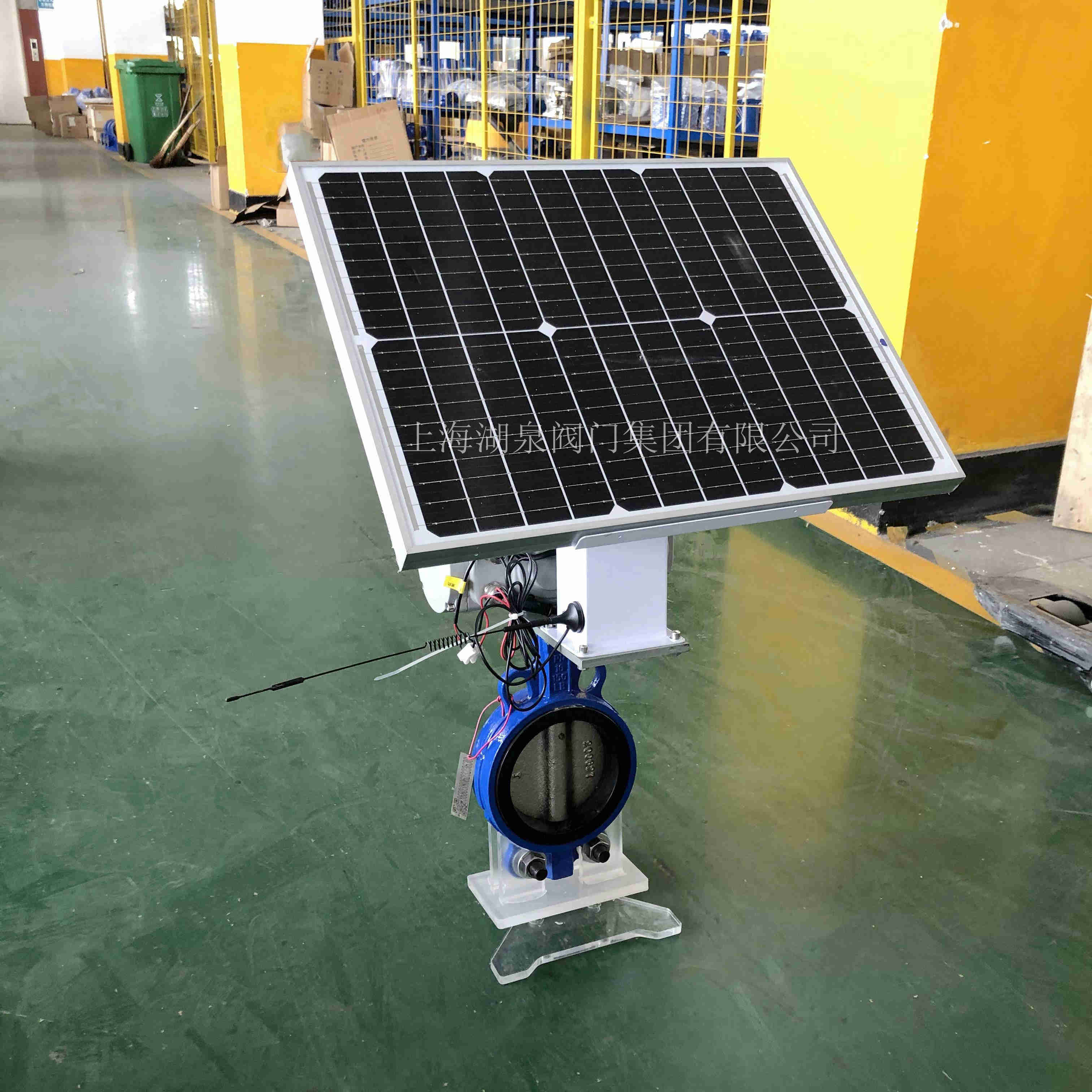

- 多重供电适配：支持AC220V、DC24V等多种电压输入，部分型号支持太阳能供电，满足无市电场景下的长期运行需求。
- 高防护等级：整体烤漆防锈，电气部分防护等级达到IP67及以上，防尘防水，适应潮湿、腐蚀性等恶劣工业环境。
- 灵活的控制策略：支持远程自动、远程手动、现场手动三种模式无缝切换；支持红外遥控操作，方便现场应急调试。
- 智能联动：可接入第三方传感器（如压力、流量、湿度传感器），通过云平台逻辑组态实现基于数据的自动控制（如根据土壤湿度自动灌溉）。
4. 技术参数参考
| 参数项目 | 技术指标 |
|---|---|
| 阀体结构 | 对夹式（中线/三偏心） |
| 公称通径 | DN40 - DN2000（可根据需求定制） |
| 工作压力 | ≤ 2.5 MPa |
| 驱动方式 | 电动（精小型执行器） |
| 通讯协议 | LoRa / LoRaWAN |
| 控制信号 | 开关量 / 4-20mA / Modbus RTU (可选) |
| 电源电压 | AC220V, DC24V (自适应或可选) |
| 防护等级 | IP67 / IP68 |
| 工作温度 | -40℃ ~ +120℃ (常规型)，更高温度需选配金属密封 |
| 安装方式 | 水平或垂直安装，不受介质流向影响 |
5. 典型应用场景
- 智慧农业灌溉：在广袤农田中，通过LoRa网络远程控制成千上万个阀门，结合土壤墒情数据实现精准定时灌溉，节约水资源。
- 智慧水务与管网：用于城市供水管网的分区计量、压力调节及漏损控制，实时监测阀门状态，快速响应调度指令。
- 工业过程控制：应用于石油、化工、水处理、电厂冷却水系统等，实现工艺流程的自动化调节与安全截断。
- 分布式能源站：在区域供冷/供热系统中，调节冷媒或热水流量，优化能源效率，支持远程运维。
6. 选型与维护建议
- 选型要点：根据介质特性（腐蚀性、温度、颗粒含量）选择阀体材质（铸铁、不锈钢、镍基合金）及密封形式（软密封、硬密封）；根据管道压力及口径计算所需扭矩，匹配相应规格的执行器；确认现场LoRa信号覆盖情况，必要时增设网关。
- 日常维护：定期检查阀门密封面磨损情况及阀体内沉积物；保持电气部分干燥清洁；每半年进行一次全行程动作测试，确保机械部件润滑良好；通过云平台监控历史数据，及时发现异常电流或动作迟缓迹象。
