上海湖泉阀门集团有限公司D941X-16 智能无线物联网电动法兰蝶阀是一款集机械控制、电子驱动与物联网通讯技术于一体的现代化工业流体控制设备。该产品在传统电动法兰蝶阀的基础上，集成了4G无线通讯模块，实现了远程监控、数据采集与自动化控制，特别适用于布线困难、分布分散或需要集中管理的工业及市政管网场景。
一、 产品概述
D941X-16 智能无线物联网电动法兰蝶阀由高性能角行程电动执行机构、法兰式蝶阀阀体以及内置的4G物联网控制模块组成。
-
型号解析：
- D：蝶阀
- 9：电动驱动
- 4：法兰连接
- 1：中线结构
- X：橡胶软密封
- 16：公称压力 PN1.6 MPa
- 核心功能：支持通过4G网络接入云平台或SCADA系统，实现阀门的远程启闭、开度调节、状态反馈及故障报警，无需铺设复杂的信号电缆，大幅降低施工与维护成本。
二、 主要技术参数
1. 阀体参数
- 公称通径：DN50 ～ DN2000 mm（常规常用范围 DN50-DN500）
- 公称压力：PN1.6 MPa (16 bar)
- 适用介质：水、污水、空气、油品、蒸汽、腐蚀性液体等
-
适用温度：
- EPDM密封：≤ 120℃
- NBR密封：≤ 80℃
- 阀体材质：球墨铸铁、铸钢、不锈钢（304/316/316L）可选
- 蝶板材质：球墨铸铁、铸钢、不锈钢、尼龙包覆等
- 密封形式：双向软密封（零泄漏），也可选配硬密封
- 连接标准：符合 GB/T 9113、JB/T 79 等法兰标准
2. 智能电动执行机构参数
- 电源电压：AC220V、AC380V、DC24V（物联网版常配DC24V以适配太阳能供电系统）
- 输出力矩：50 N·m ～ 2000 N·m
- 动作时间：15s、30s、45s、60s 可选
- 防护等级：IP67（防尘防水，适应户外恶劣环境）
- 防爆等级：可选 ExdⅡ BT4（适用于易燃易爆场所）
- 手动操作：配备手轮，支持断电情况下的应急手动操作
3. 物联网与控制参数
- 通讯方式：4G LTE / Cat.1 / NB-IoT（根据配置可选）
-
控制信号：
- 开关量控制：远程启/停
- 模拟量调节：4-20mA、0-10V、1-5V DC
- 数字通讯：Modbus RTU / Modbus TCP
- 数据反馈：实时上传阀门开度（0-100%）、运行状态、故障代码、电压电流等信息
- 工作模式：支持定时任务、联动控制（如与液位计、流量计联动）、远程点动
三、 产品核心优势
- 无线部署，降低成本：内置4G模块，无需铺设长距离信号线和控制线，特别适合长距离输水管网、偏远地区泵站、农田灌溉等场景，显著减少土建和材料成本。
- 智能调节，精准控制：支持比例调节功能，可根据上位机指令精确控制阀门开度，实现流量的线性调节，优化管网压力平衡。
- 高可靠性与防护：执行机构具备过载保护、过热保护、限位保护及缺相保护功能；IP67防护等级确保在雨雪、灰尘环境下稳定运行。

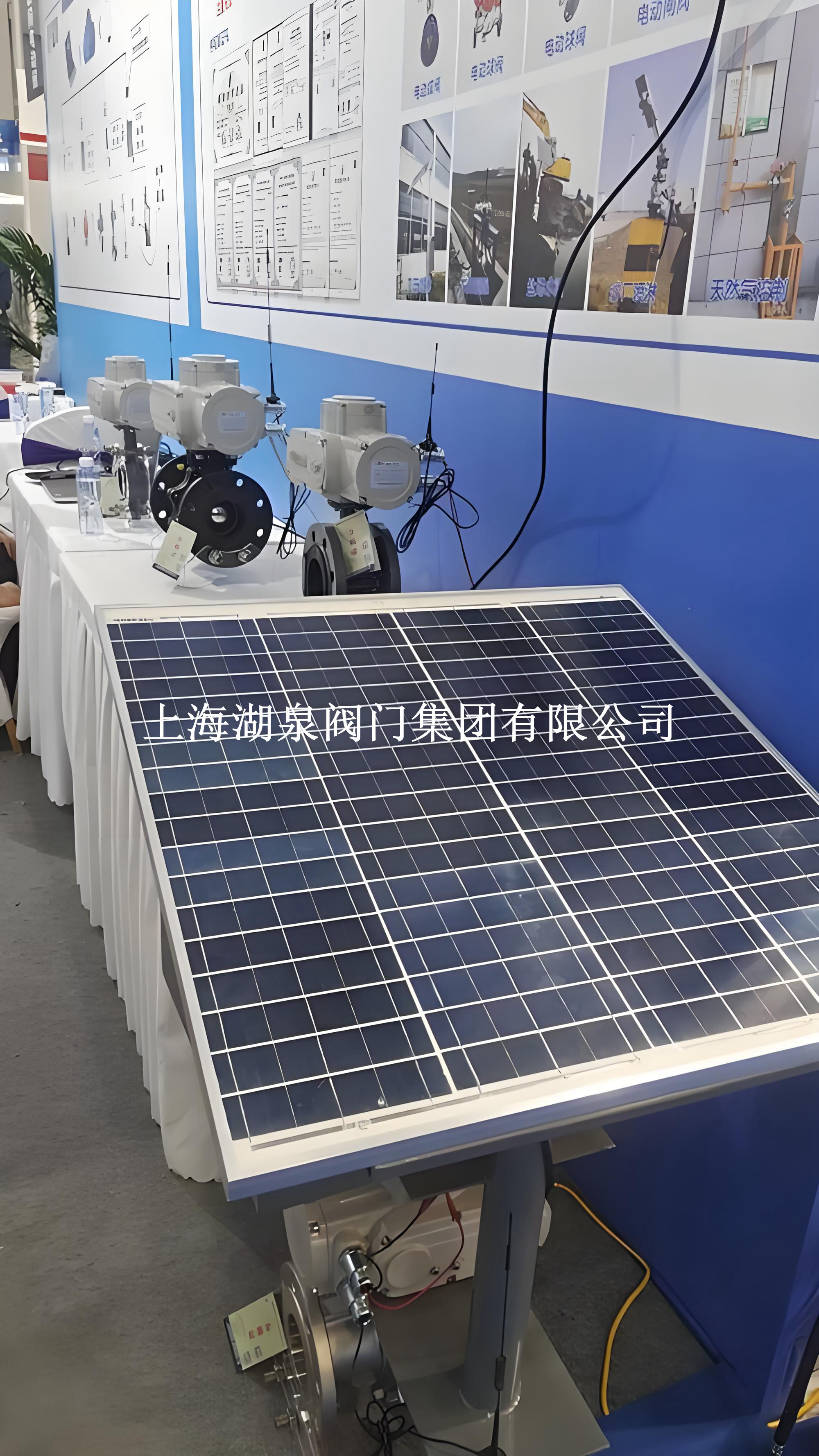

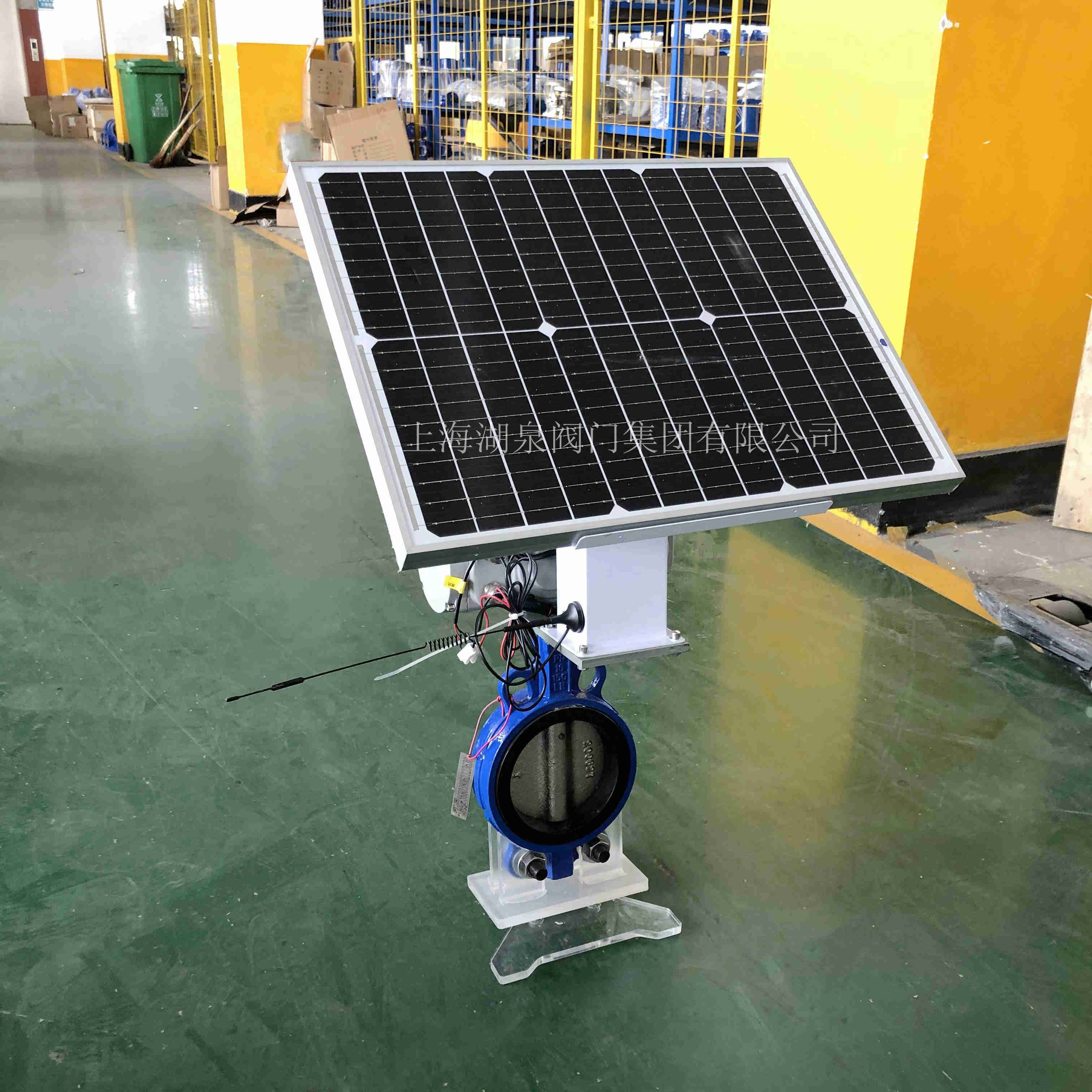

- 绿色节能选项：支持DC24V低功耗设计，可搭配太阳能光伏板及储能电池使用，实现无市电区域的绿色能源驱动。
- 兼容性强：无缝对接主流工业互联网平台、PLC系统及DCS系统，支持多种通讯协议，便于集成到智慧水务、智慧工厂整体解决方案中。
四、 典型应用领域
- 智慧水务：城市供水管网调度、污水处理厂进出水控制、二次供水泵房管理。
- 农业灌溉：大型农田喷灌/滴灌系统的分区自动控制，解决野外无电无网难题。
- 工业过程控制：石油化工、电力、造纸、制药等行业中的流体流量调节与截断。
- 环保工程：废气处理管道风量调节、废水排放控制。
- 暖通空调：大型建筑中央空调水系统的平衡调节。
五、 选型注意事项
- 介质特性：明确介质的腐蚀性、颗粒含量及温度，选择合适的阀体材质（如不锈钢）和密封材料（EPDM/NBR/PTFE）。
- 电源条件：确认现场是否有AC220/380V电源。若无市电，建议选择DC24V版本并配套太阳能供电系统。
- 通讯需求：确认所需的通讯频段（移动/联通/电信）及数据上报频率，以确保4G信号覆盖良好。
- 控制精度：若仅需开关控制，可选择开关型；若需精确流量调节，必须选择智能调节型（带4-20mA反馈）。
