1. 产品概述

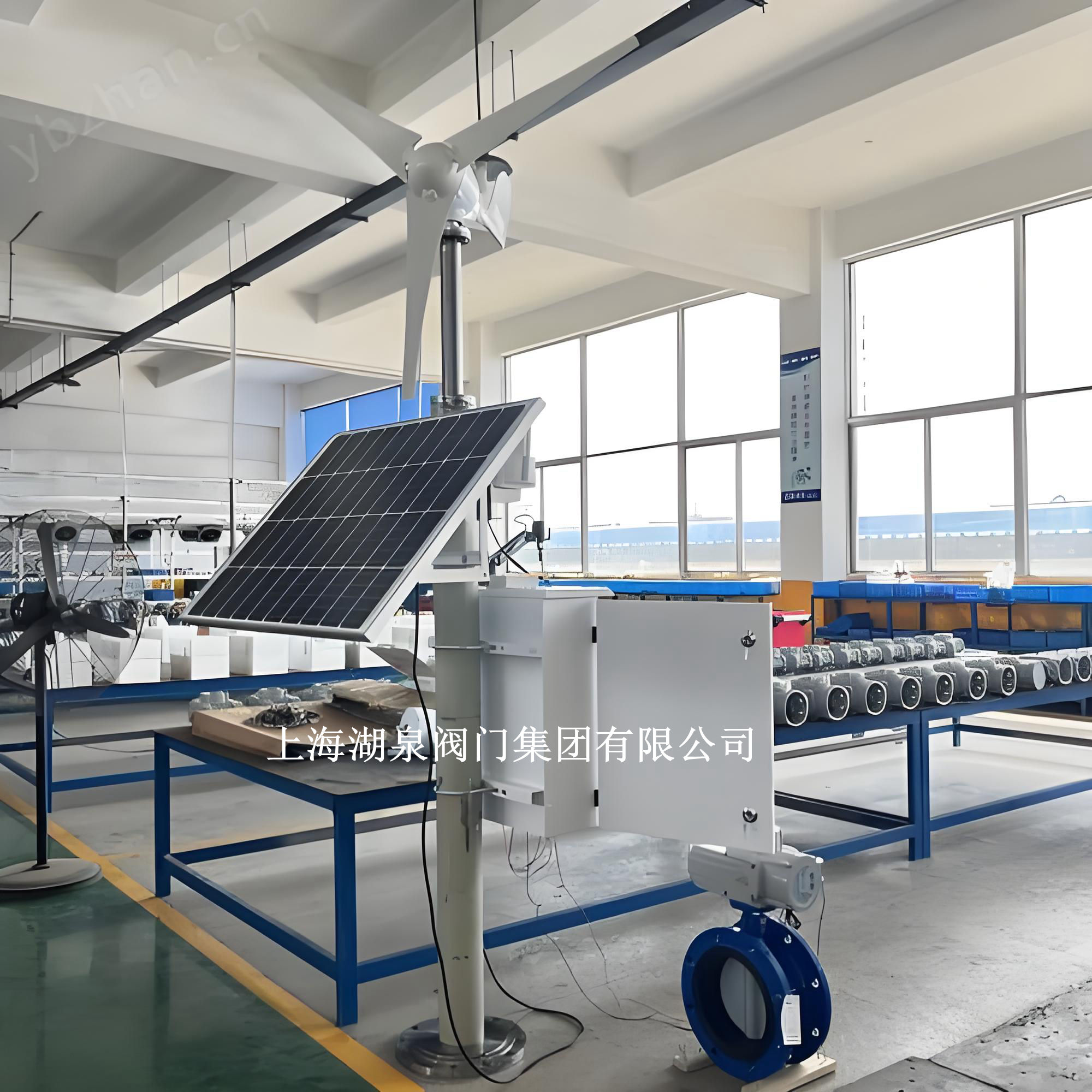

上海湖泉阀门集团有限公司D941X-10/16 DN100 风光互补物联网电动蝶阀是一款集绿色能源自给、无线通信传输与智能远程控制于一体的自动化流体控制设备。该产品在传统 D941X 系列电动法兰软密封蝶阀的基础上，集成了风光互补供电系统与物联网（IoT）通信模块，专为无市电覆盖的偏远地区、农田灌溉、野外管网等场景设计。它解决了传统电动阀门布线成本高、维护难度大及能源获取困难的问题，实现了全天候独立运行与远程智能化管理。
2. 核心组成与技术原理
2.1 机械执行部分：D941X 电动蝶阀本体
-
型号解析：
- D：蝶阀；9：电动驱动；4：法兰连接；1：垂直板式结构；X：橡胶软密封。
- 10/16：公称压力 PN1.0 MPa / PN1.6 MPa。
- DN100：公称通径 100mm。
- 结构特点：采用中线型结构，阀体与蝶板材质通常为球墨铸铁、铸钢或不锈钢，密封圈选用 EPDM（乙丙橡胶）或 NBR（丁腈橡胶），具备双向密封性能。
- 驱动方式：由智能一体化电动执行机构驱动，接收标准信号（4-20mA 或开关量）实现 0～90° 旋转，完成启闭或流量调节。
- 防护等级：执行机构防护等级达 IP67，适应户外恶劣环境，具备防尘、防水及耐腐蚀能力。
2.2 能源供应部分：风光互补系统
- 互补发电：集成小型风力发电机与太阳能电池板。白天光照充足时优先使用太阳能发电并储能；夜间或阴雨天风力较强时，风力发电机补充电能。
- 智能管理：内置充放电控制器，具备过充、过放、反接保护功能。通过智能切换策略，确保在连续阴雨或无风极端天气下仍能维持系统基本运行，大幅降低对蓄电池容量的依赖。
- 输出电源：通常转换为 DC24V 或适配执行器所需的 AC220V 电源，为阀门动作及通信模块供电。

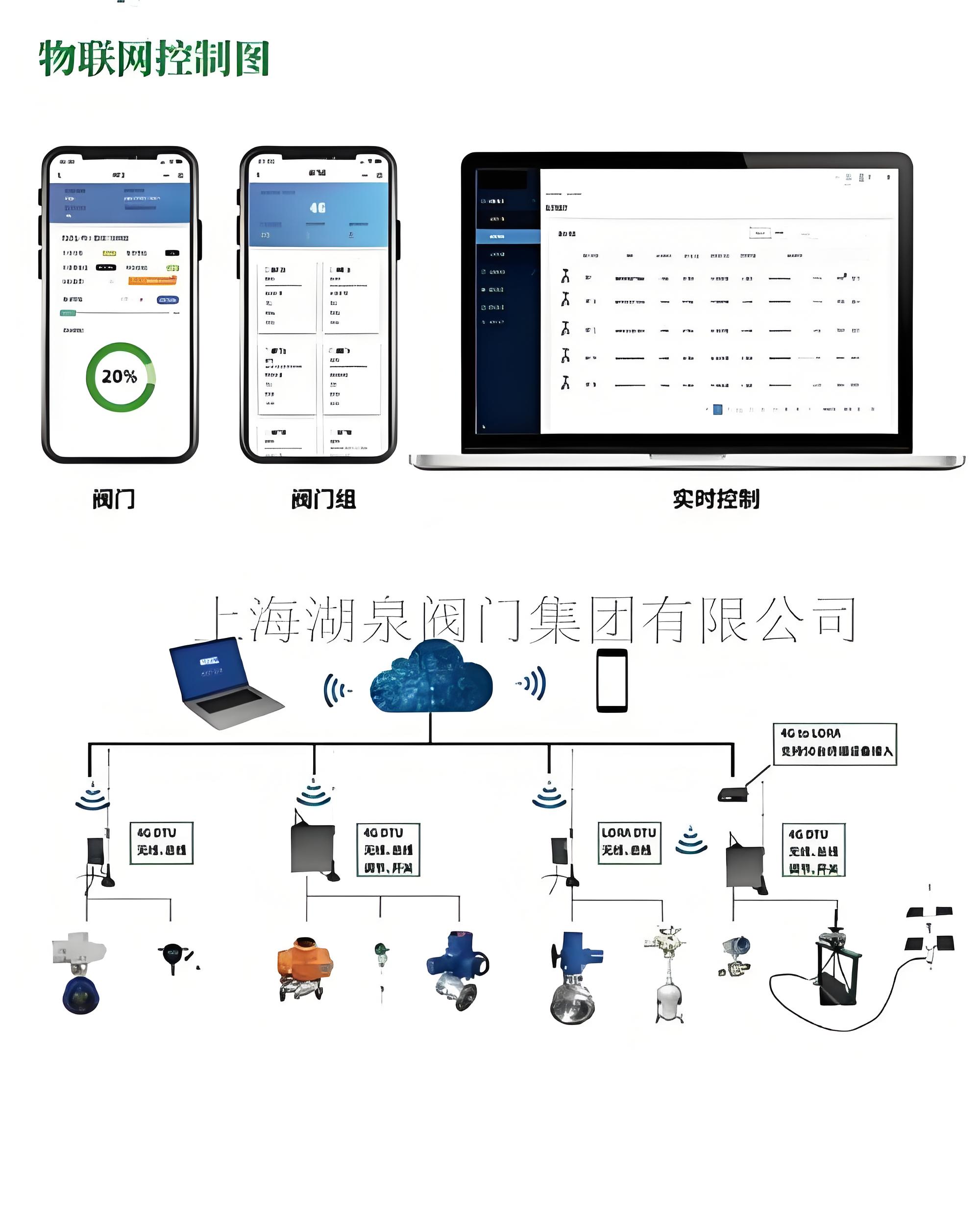

2.3 物联网通信与控制部分
- 无线通信：内置 4G/NB-IoT/LoRaWAN 等无线通信模块，无需铺设信号线即可接入互联网。
- 远程控制：支持手机 APP、Web 端监控平台操作。用户可随时随地查看阀门状态（开度、电量、故障报警），并下发开启、关闭或调节指令。
- 数据交互：实时上传阀门工作参数、电池电压、环境数据至云平台，支持历史数据查询与分析。
3. 主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 公称通径 | DN100 |
| 公称压力 | PN1.0 MPa / PN1.6 MPa |
| 适用介质 | 水、海水、污水、空气、弱酸碱液体等 |
| 适用温度 | ≤80℃（EPDM密封）；≤120℃（特殊密封） |
| 驱动电源 | 风光互补供电（内部稳压后供执行器使用） |
| 控制信号 | 开关型（无源触点）或 调节型（4-20mA） |
| 通信方式 | 4G / NB-IoT / LoRa |
| 防护等级 | IP67（阀体及执行机构） |
| 动作时间 | 15s / 30s / 60s（可选） |
| 安装方式 | 立式、卧式均可 |
4. 产品优势
- 零布线成本：无需外接市电和通信线缆，特别适用于戈壁、深山、农田等基础设施薄弱区域，显著降低工程初期投入。
- 绿色节能：完全利用自然风能及太阳能，运行过程零碳排放，符合节能环保要求。
- 智能运维：通过物联网平台实现远程监控与故障诊断，减少人工现场巡检频率，提高管理效率。
- 高可靠性：多重保护机制（过载、过热、限位保护）结合风光互补的冗余供电设计，确保系统在恶劣环境下稳定运行。
- 灵活扩展：支持多阀门联动控制，可接入流量计、压力变送器等第三方传感器，构建完整的智慧水务或智慧农业解决方案。
5. 应用领域
- 智慧农业：大型农田灌溉系统的分区自动控制，实现精准用水。
- 市政供水/污水处理：偏远地区的供水管网调度、污水处理厂进出水控制。
- 石油化工：野外输油管线的截断阀控制，尤其适用于无电网覆盖的长输管线。
- 环保监测：河道治理、水库放水等水利设施的远程自动化管理。
- 消防系统：偏远林区或独立建筑的消防供水管道控制。
6. 注意事项
- 安装时需确保风光互补组件朝向合理（太阳能板朝南，风机避开遮挡），以最大化能源采集效率。
- 定期清理太阳能板表面灰尘及检查风机叶片状况，保持最佳发电性能。
- 在易爆气体环境中使用时，需确认执行机构及通信模块具备相应的防爆认证（如 ExdⅡBT4）。
- 严禁在通电状态下进行手动强制操作，以免损坏执行机构内部齿轮。
