产品概述

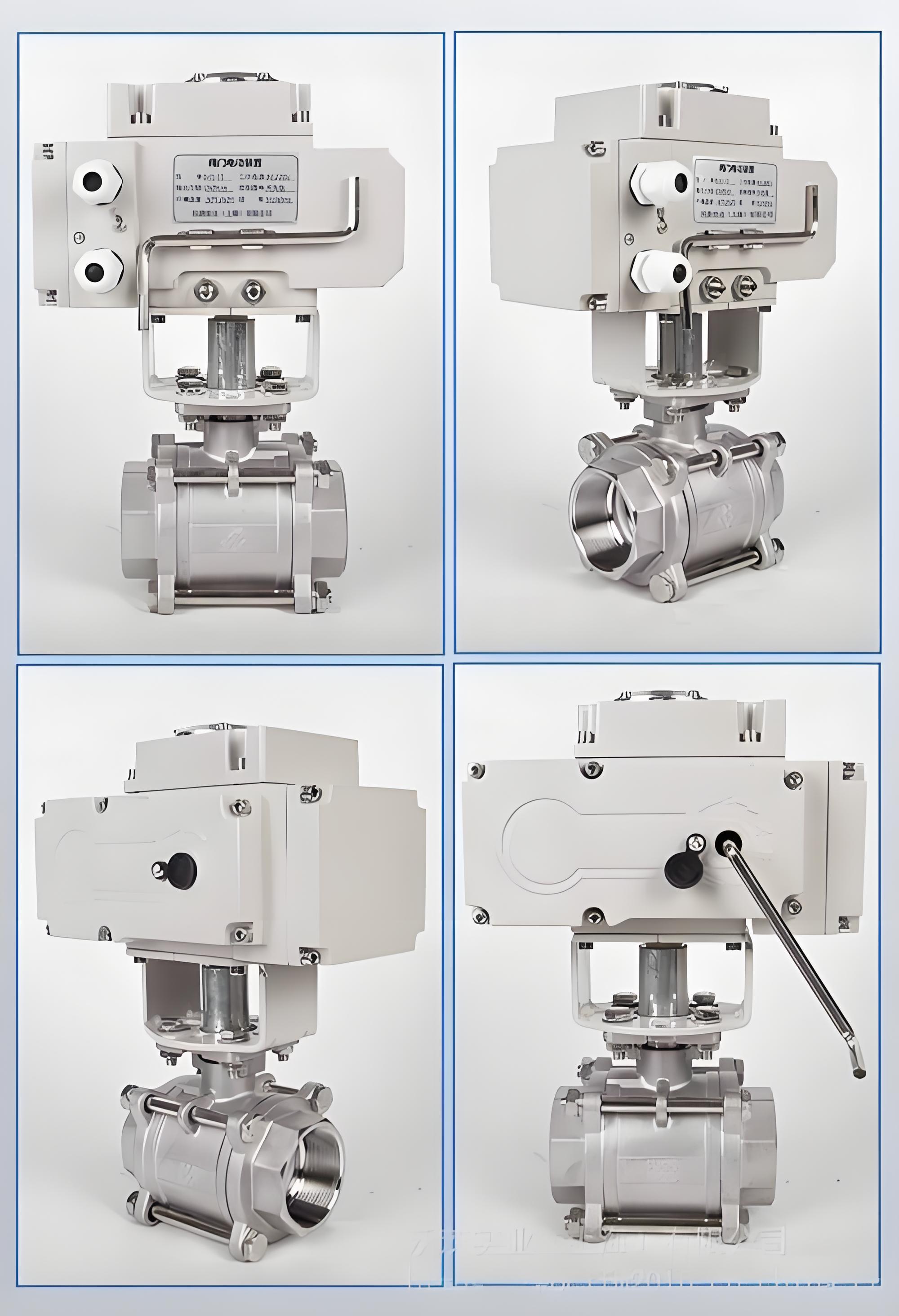

Q911F-40R DN15 316L不锈钢电动丝扣
球阀是一款专为工业自动化控制设计的高性能流体控制
阀门。该型号由精小型电动执行机构与三片式（或二片式）内螺纹
球阀组合而成，采用直连式结构，具有结构紧凑、重量轻、流通阻力小及动作稳定可靠等显著特点。其中，“Q”代表球阀，“9”代表电动驱动，“11”代表内螺纹连接及浮动球结构，“F”代表阀座密封材料为聚四氟乙烯（PTFE），“40”代表公称压力等级为PN4.0MPa（Class 300/400级别），“R”代表阀体及内部接触介质部件采用耐强腐蚀的316/316L不锈钢材质，特别适用于醋酸等腐蚀性介质；“DN15”表示公称通径为15mm（1/2英寸）。
核心技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 产品型号 | Q911F-40R |
| 公称通径 (DN) | 15 mm (1/2") |
| 公称压力 (PN) | 4.0 MPa (PN40) |
| 阀体材质 | CF8M / 316 / 316L 不锈钢 |
| 连接方式 | 内螺纹 (BSP/NPT/G可选) |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸等腐蚀性液体 |
| 工作温度 | -29℃ ～ +180℃ (PTFE密封)<br>-29℃ ～ +300℃ (PPL对位聚苯密封) |
| 电源电压 | AC 220V / 380V / DC 24V (可定制) |
| 控制信号 | 开关型：无源触点；调节型：4-20mA DC / 1-5V DC |
| 动作时间 | 约 15秒 / 30秒 / 60秒 (视执行器型号而定) |
| 防护等级 | IP67 (防尘防水) |
| 泄漏量 | 软密封：零泄漏；符合 GB/T4213-92 标准 |
| 基本误差 | ±1% |
| 回差 | ≤1% |
主要结构与材质详解
1. 阀体结构
* 三片式/二片式设计：相比一片式球阀，三片式结构便于在线维修和清洗，阀体由左阀体、右阀体和中间阀体组成，通过螺栓紧固。这种结构保证了在高压（PN4.0）下的强度稳定性。
* 下装式阀杆：采用倒密封结构，当阀腔内压力异常升高时，阀杆不会被冲出，确保操作安全。
* 防静电结构：球体、阀杆与阀体之间设有静电导出装置，防止静电积聚引发危险，适用于易燃易爆介质。
2. 关键部件材质
* 阀体、阀盖、球体：均采用 316L (CF8M) 超低碳不锈钢。相比304不锈钢，316L添加了钼元素，具有更优异的耐点蚀和耐缝隙腐蚀能力，特别适合含氯离子环境及醋酸、磷酸等有机酸介质。
* 阀杆：通常采用 2Cr13 或 316 不锈钢，经过调质处理，强度高，耐磨损。
* 密封座：
* PTFE (聚四氟乙烯)：标准配置，耐腐蚀性极佳，摩擦系数低，适用温度≤180℃。
* PPL (对位聚苯)：增强型密封，耐高温可达300℃，耐磨性优于PTFE。
3. 电动执行机构
* 一体化设计：内置伺服控制系统，无需外接伺服放大器。
* 智能控制：接收 4-20mA 模拟信号进行比例调节，定位精度高达 0.3% 以上。具备 PID 调节功能，消除惯性振荡，实现瞬时停机。
* 双重限位：电气限位与机械限位相结合，确保阀门开度准确，保护电机不过载。
* 手动操作：配备手轮或手柄，可在断电情况下进行手动紧急操作。
应用领域
Q911F-40R DN15 316L 电动球阀凭借其优异的耐腐蚀性能和精确的控制能力，广泛应用于以下行业：
* 化工与石化：用于输送醋酸、硝酸、碱性溶液及其他腐蚀性化学介质的管道切断与调节。
* 制药与食品：316L材质符合卫生级要求，适用于高纯水、药液、食品饮料的生产流程控制。
* 环保水处理：用于污水处理、废水排放系统中的酸碱中和环节。
* 电力与造纸：辅助系统中的腐蚀性介质控制。
选型与安装建议
1. 压力确认：该型号额定压力为 PN4.0 (40 bar)，请确保系统工作压力不超过此限值，并考虑水锤效应带来的瞬时冲击。
2. 介质兼容性：虽然 316L 耐腐蚀性强，但对于高温浓硫酸、氢氟酸等特定介质，需进一步确认 PTFE/PPL 密封件的耐受性。
3. 安装方向：球阀本身无流向限制，但建议按照阀体上的箭头指示安装，以优化流阻和保护密封面。安装前请清理管道内的焊渣、杂质，以免损伤球体密封面。
4. 电气接线：请严格按照执行器铭牌上的电压等级接线，调节型需正确接入 4-20mA 信号线，并注意屏蔽接地以减少干扰。
5. 维护周期：定期检查电动执行器的运行声音及阀门泄漏情况，长期未使用的阀门建议定期活动以防卡死。
