一、 产品概述

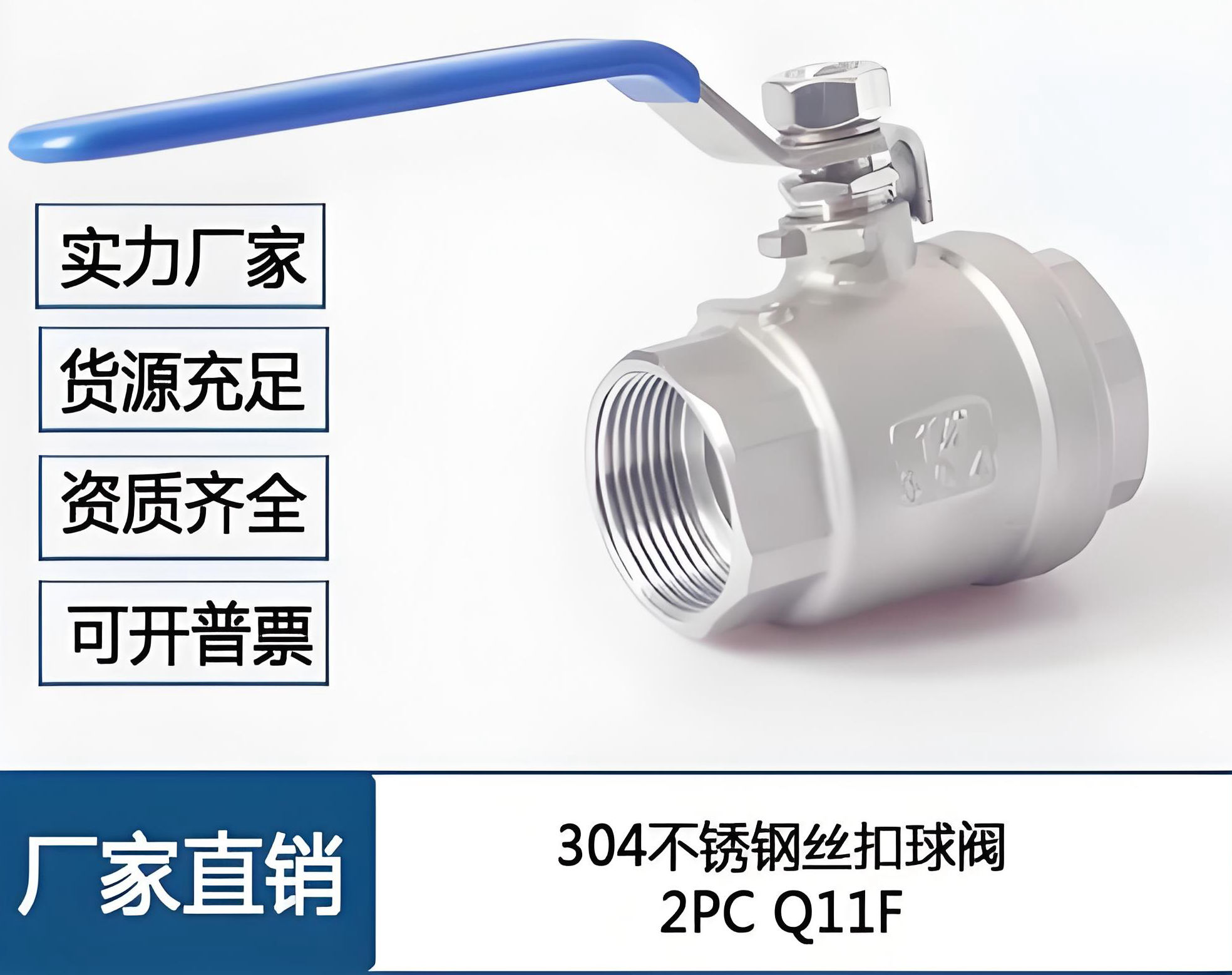

Q11F-16P DN25 304不锈钢内螺纹
球阀是一款广泛应用于工业流体控制系统的切断
阀门。该
阀门采用国标型号编制规则，专为水、油品、气体及弱腐蚀性介质设计，具有结构紧凑、密封可靠、操作简便等显著特点。其核心部件由优质304不锈钢（CF8）制成，具备优异的耐腐蚀性能和机械强度，适用于化工、石油、制药、食品、水处理及市政工程等多种工况环境。
二、 型号含义解析
根据JB/T 308《阀门型号编制方法》，该型号各字符具体含义如下：
* Q：代表阀门类型为球阀。
* 1：代表连接形式为内螺纹（Internal Thread）。
* 1：代表结构形式为直通式（通常指一片式或二片式浮动球结构，具体视厂家工艺而定，DN25常见为二片式或三片式高平台结构）。
* F：代表密封面材料为氟塑料（通常为聚四氟乙烯 PTFE），具有良好的耐化学腐蚀性和低摩擦系数。
* 16：代表公称压力为 PN1.6 MPa（即16公斤压力）。
* P：代表阀体主要材质为 铬镍系不锈钢（如304/CF8）。
* DN25：代表公称通径为 25mm（对应英制尺寸约为1英寸）。
三、 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | 25 mm (1") |
| 公称压力 (PN) | 1.6 MPa (16 bar) |
| 适用温度 | -20℃ ~ +150℃ (PTFE密封常规范围，具体视介质而定) |
| 适用介质 | 水、蒸汽、油品、气体及弱腐蚀性化学介质 |
| 阀体材质 | 304不锈钢 (ASTM A351 CF8 / 0Cr18Ni9) |
| 球体/阀杆材质 | 304不锈钢 |
| 密封材料 | 聚四氟乙烯 (PTFE) |
| 连接方式 | 内螺纹 (G/Rc/NPT/BSPT等标准可选) |
| 驱动方式 | 手动 (手柄操作) |
| 结构形式 | 浮动球球阀 (部分高平台版本可加装气动/电动执行器) |
| 流动方向 | 单向截止 (全通径设计时阻力极小) |
四、 产品核心优势
1. 流体阻力小：球阀通道直径与管道内径一致（全通径设计），流体通过时阻力系数与同长度直管段相等，有效降低管路能耗。
2. 密封性能优异：采用PTFE软密封，依靠介质压力推动球体压紧出口端阀座，实现双向密封。在真空系统及高压环境下均能保持紧密可靠，无泄漏风险。
3. 操作便捷迅速：只需旋转手柄90°即可完成从全开到全关的动作，启闭力矩小，便于远距离控制或快速切断。
4. 耐腐蚀性强：304不锈钢材质对大气、水、中性盐溶液及多种有机酸、无机酸具有良好的耐腐蚀性，延长了阀门使用寿命。
5. 维护方便：结构简单，零部件少。密封圈通常为活动安装，拆卸更换便捷，无需特殊工具即可进行日常维护。
6. 适用范围广：从小口径到大口径，从高真空到高压，均能稳定工作。特别适用于需要严格切断且不允许介质侵蚀密封面的场合。
五、 应用领域
* 水处理行业：纯水设备、污水处理、自来水输送管道。
* 化工与石油：一般腐蚀性化学品输送、油品管道开关控制。
* 食品与制药：符合卫生标准的流体控制（需选用卫生级抛光处理版本），用于饮料、乳制品、纯化水系统。
* 通用工业：压缩空气系统、暖通空调（HVAC）、机械设备液压/润滑管路。
六、 安装与使用注意事项
1. 安装空间：确保手柄周围留有至少90°的旋转空间，避免与其他管道或设备干涉。
2. 禁止节流：球阀设计用于全开或全关状态，严禁用作流量调节（节流）使用，否则高速流体会冲蚀密封面，导致泄漏。
3. 螺纹保护：安装过程中应避免损坏内螺纹，建议使用生料带或密封胶正确缠绕，防止渗漏。
4. 方向确认：虽然多数浮动球阀双向密封，但建议按照阀体箭头指示方向安装，以确保最佳密封效果。
5. 定期维护：长期未使用的阀门，建议定期操作几次，以防球体与密封面粘连。
七、 订货须知
订购时请明确以下信息，以便厂家提供准确产品：
* 阀门型号：Q11F-16P
* 通径规格：DN25
* 材质要求：304不锈钢
* 连接螺纹标准：如G（英制管螺纹）、NPT（美制锥管螺纹）或Rc（英制锥管螺纹）等。
* 特殊需求：如需高平台结构（便于加装执行器）、带锁装置或特定认证（如CE、ISO），请在订单中注明。
---
*注：本产品数据基于通用工业标准整理，具体尺寸及性能参数可能因生产厂家不同而略有差异，请以实际产品说明书为准。*
