一、 产品概述

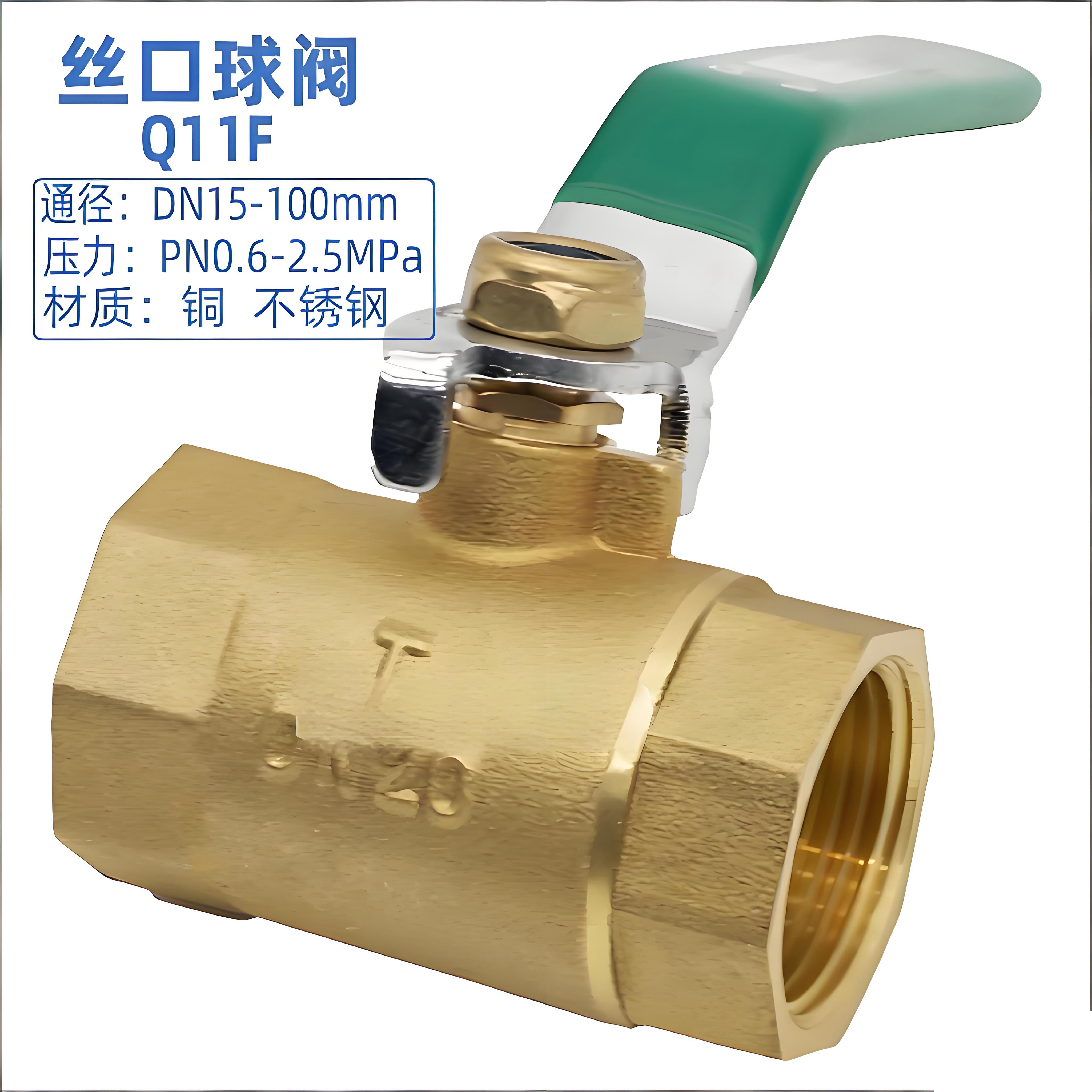

Q11F-16T DN15 黄铜内螺纹
球阀是一款广泛应用于工业及民用流体控制系统的二片式全通径
球阀。该
阀门专为切断、分配和改变介质流动方向而设计，凭借其结构紧凑、操作简便、密封性能优异等特点，成为水、油、气等一般腐蚀性较弱介质管道中的理想控制元件。型号中的“Q”代表球阀，“11”代表二片式内螺纹连接，“F”代表密封面材料为氟塑料（PTFE），“16”代表公称压力为1.6MPa，“T”代表阀体材质为铜合金（黄铜），DN15则对应公称通径为15mm（通常对应4分管）。
二、 主要技术参数
| 参数项目 | 规格指标 |
| :--- | :--- |
| 型号 | Q11F-16T |
| 公称通径 (DN) | 15 mm (G1/2") |
| 公称压力 (PN) | 1.6 MPa (16 bar) |
| 壳体试验压力 | 2.4 MPa |
| 密封试验压力 | 1.76 MPa |
| 适用介质 | 水、油品、非腐蚀性气体等 |
| 适用温度 | -10℃ ~ 120℃ (部分标准可达150℃，建议以具体工况为准，常规推荐≤120℃) |
| 连接方式 | 内螺纹 (BSP/ISO 228 标准) |
| 驱动方式 | 手动 (手柄操作) |
| 结构形式 | 二片式浮动球结构 |
三、 结构与材质详解
1. 阀体 (Body)：
* 材质：优质黄铜锻压件 (HPb59-1)。
* 特点：采用锻造工艺，密度高、强度好，耐腐蚀性强，表面光洁度高，符合环保要求（如ROHS标准）。
2. 球芯 (Ball)：
* 材质：碳钢表面镀铬 或 不锈钢。
* 特点：球体经过精密加工，表面镀铬处理，具有极高的硬度和耐磨性，确保长期启闭后的密封可靠性。
3. 阀座/密封件 (Seat/Seal)：
* 材质：增强聚四氟乙烯 (PTFE)。
* 特点：具有优异的化学稳定性、低摩擦系数和良好的弹性，能实现双向密封，且具备自润滑功能，操作扭矩小。
4. 阀杆 (Stem)：
* 材质：不锈钢或铜合金。
* 特点：防吹出结构设计，确保在高压下阀杆不会意外弹出，保障操作安全。
5. 手柄 (Handle)：
* 材质：通常为锌合金或塑料包覆钢制手柄。
* 特点：人体工程学设计，便于识别开关状态（手柄与管道平行为开，垂直为关），操作角度仅需90度。
四、 产品核心优势
* 流体阻力小：全通径设计使得介质通过时几乎无阻碍，流阻系数极低，有助于降低泵送能耗。
* 启闭迅速可靠：只需旋转手柄90度即可完成从全开到全闭的动作，响应速度快，适合需要频繁操作的场合。
* 密封性能优异：PTFE阀座具有良好的弹性和密封性，即使在低压或真空环境下也能保持零泄漏。
* 结构紧凑轻便：相比法兰球阀，内螺纹球阀体积小、重量轻，安装空间要求低，特别适合空间受限的管道系统。
* 维护方便：二片式结构设计使得阀门拆卸和维修变得简单快捷，无需特殊工具即可更换密封件。
* 适用范围广：不受安装方向限制，可任意角度安装；适用于多种介质，包括含有少量悬浮颗粒的流体（得益于球体的擦拭作用）。
五、 典型应用场景
Q11F-16T DN15 黄铜球阀因其通用性和经济性，被广泛应用于以下领域：
* 建筑给排水：高层建筑、住宅小区的冷水、热水管道系统。
* 暖通空调 (HVAC)：中央空调冷却水、冷冻水循环系统。
* 工业自动化：压缩空气管路、液压系统、润滑油路。
* 化工与制药：非强腐蚀性化学介质的输送与控制。
* 食品饮料：符合卫生标准的饮用水、饮料生产线（需确认材质符合食品级要求）。
* 其他：电厂、钢厂、冶金、环保水处理等行业的辅助管道系统。
六、 安装与维护注意事项
1. 安装前检查：确认阀门处于关闭状态，清除管道内的焊渣、铁锈等杂物，避免损伤密封面。
2. 螺纹连接：使用生料带或密封胶进行螺纹密封，注意不要将密封材料挤入管道内部，以免堵塞流道或损坏球体。拧紧力度应适中，避免过度用力导致阀体变形或螺纹滑丝。
3. 操作规范：严禁使用杠杆或加长手柄强行操作，以免损坏阀杆或齿轮箱（如有）。若发现操作扭矩异常增大，应立即停止并检查原因。
4. 定期维护：虽然球阀维护需求较低，但建议在长期停用后重新启用时，进行一次全行程启闭操作，以确保密封面清洁和灵活。对于高温或高频使用工况，应定期检查密封性能。
