一、 产品概述
上海湖泉

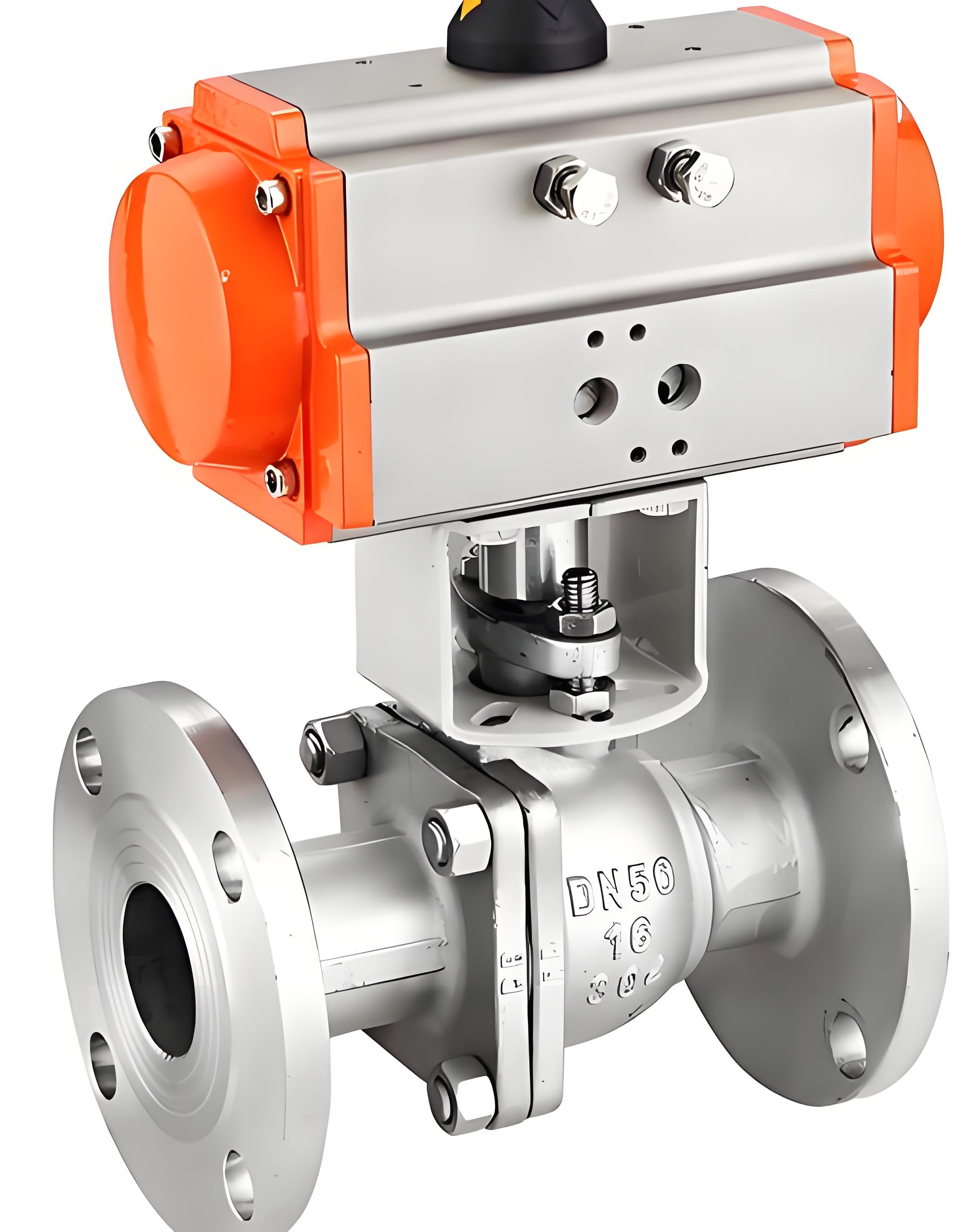

阀门集团有限公司Q641F-16C DN50气动法兰
球阀是一款集高性能与自动化控制于一体的工业流体控制
阀门。该型号由“Q”（
球阀）、“6”（气动执行器驱动）、“4”（法兰连接）、“1”（浮动球结构）、“F”（聚四氟乙烯密封）、“-16”（公称压力PN1.6MPa）及“C”（阀体材质为碳钢/WCB）组成，通径为DN50（2英寸）。作为上海地区主流工业阀门供应商的核心产品之一，Q641F-16C专为水、蒸汽、油品及一般腐蚀性介质设计，具备响应速度快、密封性能优异、操作扭矩小等特点，广泛应用于化工、石油、电力、水处理、制药及环保废气治理等行业的管道系统中，用于介质的截断、接通或流量调节。
二、 核心结构与工作原理
1. 结构设计
* 阀体材质：采用优质碳钢（WCB/A105），具有高强度和良好的机械性能，适用于中低压工况。
* 球体与密封：采用浮动球结构，密封座选用聚四氟乙烯（PTFE）等弹性材料。在介质压力作用下，球体能产生微小位移并紧压在出口端密封面上，实现双向密封。随着介质压力增高，密封能力随之增强。
* 阀杆设计：采用下装式阀杆结构，阀杆头部设有凸阶。这一设计不仅防止阀杆在高压下喷出，确保操作安全，且在火灾等极端情况下，凸阶可与阀体形成金属接触，提供二次密封保障。
* 防静电功能：在球体、阀杆与阀体之间设置专用弹簧，有效导出开关过程中产生的静电，避免静电积聚引发安全隐患，特别适用于易燃易爆介质环境。
2. 气动执行机构
* 驱动方式：配备GT、AT或AW系列气动执行器，通过齿轮齿条或拨叉传动，将气压能转化为机械旋转运动。
* 动作原理：气源驱动执行器活塞运动，带动阀杆及球体旋转90°。当球体通道与管道轴线平行时，阀门开启；垂直时，阀门关闭。
* 作用形式：
* 双作用式：依靠气压驱动开和关，失气时阀位保持（FL），适用于需要保持当前状态的场合。
* 单作用式（弹簧复位）：依靠气压驱动一方，弹簧力驱动另一方。失气时可自动复位至故障开（FO）或故障关（FC）位置，满足安全联锁需求。
三、 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 型号 | Q641F-16C |
| 公称通径 (DN) | 50 mm (2") |
| 公称压力 (PN) | 1.6 MPa (16 kg/cm²) |
| 阀体材质 | 碳钢 (WCB, A105, ZG230-450) |
| 密封材质 | 聚四氟乙烯 (PTFE/F4) |
| 适用温度 | -28℃ ~ +180℃ (软密封标准范围) |
| 适用介质 | 水、蒸汽、油品、空气、非强腐蚀性化学介质 |
| 连接形式 | 法兰连接 (符合GB/T9113, JB/T79, HG/T20592等标准) |
| 法兰尺寸 (DN50) | L≈178mm, D=160mm, D1=125mm, D2=100mm, n-φd=4-18mm |
| 气源压力 | 0.4 ~ 0.7 MPa (4~7 bar) |
| 动作时间 | 通常<1秒 (取决于执行器型号及气源流量) |
| 泄漏量 | 软密封等级，符合ANSI B16.104 V级或零泄漏标准 |
| 流量系数 (Kv) | DN50约为273 (具体视执行器配置略有差异) |
四、 产品优势与特点
1. 流体阻力极小：全通径设计使得阀体内腔平整光滑，流阻系数极低，几乎无压力损失，特别适合输送粘性流体、浆液或含固体颗粒的介质。
2. 密封可靠，寿命长：PTFE密封圈具有自润滑特性，与球体摩擦损失小。阀杆只做旋转运动，填料密封不易破坏，且密封能力随介质压力升高而增强，大幅延长使用寿命。
3. 操作简便，自动化程度高：90°回转启闭，配合气动执行器可实现快速切断或精确调节。支持远程集中控制，可接入DCS/PLC系统，输入4-20mA模拟信号即可实现百分比开度调节（需配定位器）。
4. 安全性高：具备防静电、防吹出阀杆设计，符合防火安全标准。可选配手轮机构，在断气断电紧急情况下进行手动应急操作。
5. 维护便捷：结构紧凑，重量轻。在线维修方便，无需拆卸整个阀门即可更换密封件或执行机构附件。
五、 可选附件与功能扩展
为满足不同的自动化控制需求，Q641F-16C可灵活选配以下附件：
* 控制类：
* 电磁阀：单电控/双电控，用于远程控制阀门开关。
* 电气定位器：将4-20mA电流信号转换为气压信号，实现精准的比例调节控制。
* 限位开关回讯器：实时反馈阀门的开/关状态信号至控制室。
* 气源处理类：
* 空气过滤减压阀：净化气源，稳定供气压力，保护执行器。
* 气源处理三联件：集成过滤、减压、油雾功能，延长执行器寿命。
* 安全与辅助类：
* 保位阀（锁止阀）：在气源故障时锁定气缸压力，保持阀位不变。
* 手轮机构：提供手动操作备份，便于调试和紧急处置。
六、 安装与维护指南
1. 安装注意事项
* 管道清洁：安装前必须彻底冲洗管道，清除焊渣、铁锈等杂质，防止损坏密封面或卡住球体。
* 方向确认：虽然球阀通常双向密封，但建议按照阀体箭头指示方向安装（如有）。阀门应水平或垂直安装，避免倒置导致执行器受力不均。
* 法兰连接：使用规定扭矩交叉均匀锁紧法兰螺栓，避免偏载导致密封失效或阀体变形。确保管道无外力扭曲作用于阀门。
* 整机测试：安装前应在离线状态下通入规定气源信号，测试执行器动作是否灵活、到位，确认无误后再上线安装。
2. 操作与维护
* 日常检查：定期检查气源压力是否正常，管路有无泄漏，执行器外观有无损伤。
* 定期保养：根据使用频率，定期对阀杆填料处加注润滑脂，检查密封件磨损情况。
* 故障排除：若阀门动作迟缓，检查气源压力及过滤器是否堵塞；若内漏严重，需停机更换密封座或研磨球体。
* 维修安全：维修前务必切断气源/电源，释放管道内残余压力，并将阀门置于开启位置，确保内部介质排空。
七、 应用场景推荐
Q641F-16C DN50气动球阀凭借其高性价比和可靠性，特别适用于以下场景：
* 水处理行业：自来水厂、污水处理厂的清水、污水管道切断与控制。
* 暖通空调 (HVAC)：冷冻水、冷却水系统的流量调节与隔离。
* 一般化工流程：非强酸强碱的油类、溶剂、气体输送管道的自动化控制。
* 食品制药：对卫生要求不高的一般介质输送，配合食品级密封件可使用。
