1. 产品概述

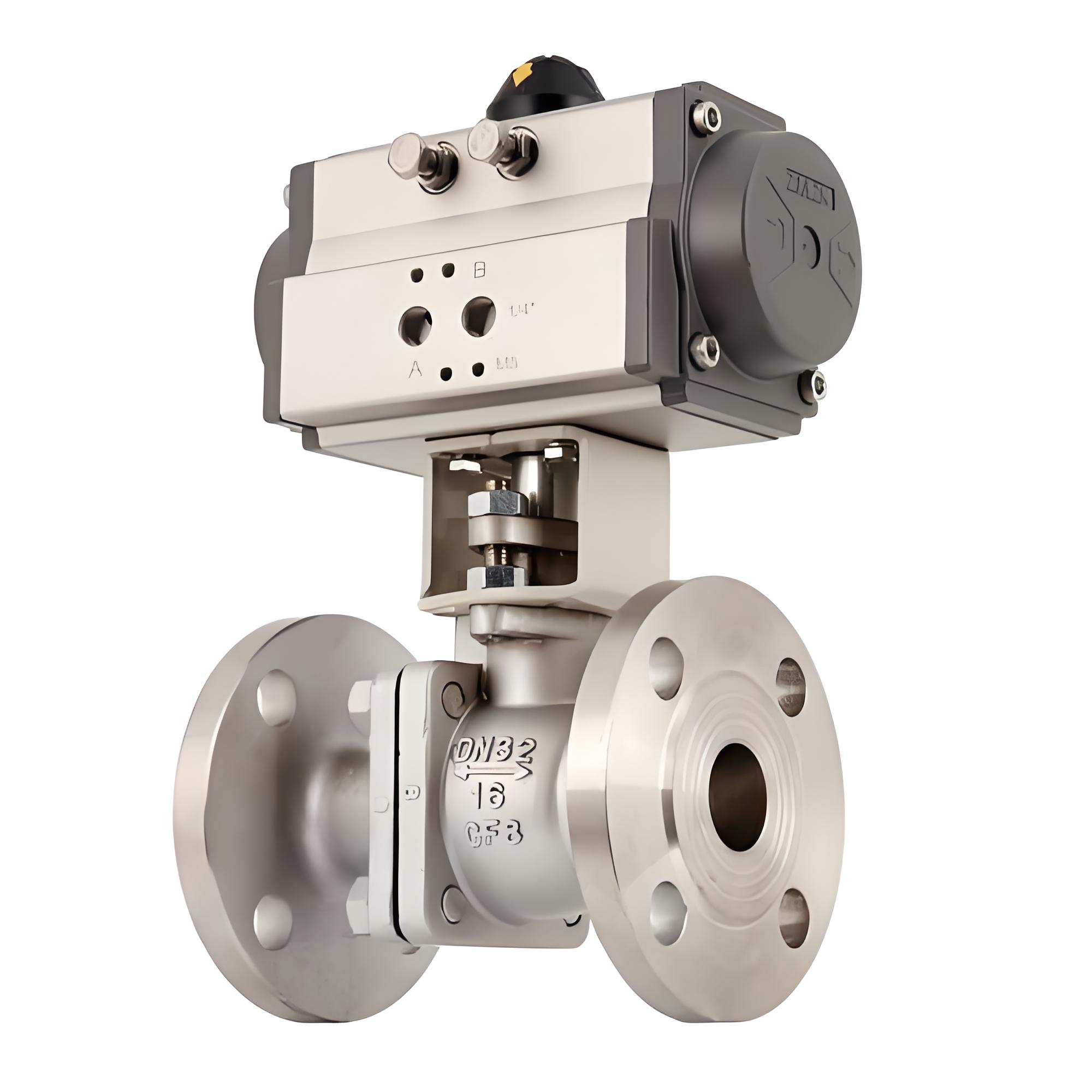

Q641F-25P/DN32-2.5MPa/24V 是一款高性能工业自动化控制
阀门，由不锈钢浮动式
球阀与气动执行机构组成。该
阀门专为截断、接通或调节管路介质而设计，具备结构紧凑、流体阻力小、密封可靠及操作便捷等显著优势。其型号中的“24V”通常指配套电磁阀或定位器的供电电压为直流24伏特，适用于各类自动化控制系统。
2. 型号解析
根据国家标准及行业惯例，该型号各字符含义如下：
* Q：阀门类型为球阀。
* 6：驱动方式为气动（配备气动执行器）。
* 4：连接方式为法兰连接。
* 1：结构形式为浮动直通式。
* F：密封面/阀座材料为聚四氟乙烯（PTFE），具有优异的耐腐蚀性和自润滑性。
* 25：公称压力为2.5 MPa（即PN25或Class 150/300等级别，具体视标准而定，此处对应25公斤压力）。
* P：阀体材质为不锈钢（通常为CF8/304或CF8M/316系列），具有良好的耐酸碱腐蚀性能。
* DN32：公称通径为32毫米。
* 24V：控制附件（如电磁阀、限位开关）的工作电压为DC 24V。
3. 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | DN32 (1-1/4英寸) |
| 公称压力 (PN) | 2.5 MPa |
| 阀体材质 | 不锈钢 (CF8/304, CF8M/316等) |
| 密封材质 | 聚四氟乙烯 (PTFE/F4) |
| 适用温度 | -20℃ ～ +150℃ (标准型，PTFE密封) |
| 适用介质 | 水、蒸汽、油品、硝酸类、醋酸类及弱腐蚀性气体 |
| 气动执行器类型 | 齿轮齿条式双活塞或单活塞结构 |
| 作用形式 | 双作用 (气开气关) 或 单作用 (弹簧复位，故障安全位可选) |
| 气源压力 | 0.4 ～ 0.7 MPa (4～7 Bar) |
| 控制电压 | DC 24V (用于电磁阀、定位器等附件) |
| 防护等级 | IP65 (标配)，可选防爆型 Ex dIIBT4/T6 |
| 动作时间 | 取决于执行器型号及气源流量，通常0.5～5秒 |
| 泄漏量 | 软密封符合 ANSI B16.104 IV级或VI级 (零泄漏) |
4. 产品特点与优势
1. 卓越的密封性能：采用浮动球结构，在介质压力作用下，球体向出口端阀座产生微小位移并紧压密封面，形成自紧密封。压力越高，密封效果越好。PTFE阀座具备低摩擦系数和化学惰性，确保长期密封可靠性。
2. 低流体阻力：全通径设计使得流道平整光滑，流体阻力极小，几乎等同于同长度直管段，有效降低能耗，特别适用于粘稠、含颗粒或纤维介质。
3. 快速响应与控制：气动执行器通过齿轮齿条传动，输出扭矩大且稳定。90度旋转即可实现全开或全关，动作迅速，适合频繁操作的自动化场景。
4. 防静电与安全设计：阀杆采用下装式防吹出结构，防止高压下阀杆喷出。球体、阀杆与阀体之间设有导电弹簧，可将启闭过程中产生的静电导出，避免静电积聚引发危险，适用于易燃易爆环境。
5. 灵活的自动化集成：支持配置电磁阀、限位开关、电气定位器等附件。24V DC供电便于与PLC、DCS等工业控制系统无缝对接，实现远程开关控制或4-20mA比例调节控制。
6. 维护简便：结构简单，零部件少。密封圈为活动式设计，无需拆卸整个阀门即可在线更换密封件，降低了维护成本和停机时间。
5. 工作原理
当压缩空气进入气动执行器气缸时，推动活塞运动，通过齿轮齿条机构将直线运动转化为旋转运动，带动阀杆及球体旋转90度。
* 开启状态：球体通孔轴线与管道轴线重合，介质畅通无阻。
* 关闭状态：球体旋转90度，实心球面阻断流道，依靠介质压力和预紧力实现密封。
* 控制逻辑：通过改变进气方向（双作用）或利用弹簧复位（单作用），配合24V电磁阀的通断电，精确控制阀门的开闭状态。若配置定位器，则可根据模拟信号连续调节开度。
6. 应用领域
该产品广泛应用于石油、化工、电力、制药、造纸、水处理及轻工等行业。特别适用于以下工况：
* 需要快速切断或切换流向的管路系统。
* 输送水、蒸汽、油品、酸性溶液（如硝酸、醋酸）及气体的管道。
* 对卫生等级或耐腐蚀性有较高要求的不锈钢管路系统。
* 集成于自动化生产线，需进行远程集中控制或联锁保护的场合。
7. 安装与维护注意事项
1. 安装前检查：确认管道已冲洗清洁，无焊渣、铁锈等杂质，以免损伤密封面。检查阀门铭牌参数是否与工况相符。
2. 安装方向：阀门可水平或垂直安装，但建议执行器朝上，避免雨水积聚。确保管道无外力扭曲作用于阀门法兰。
3. 气源处理：气源必须经过过滤、减压和润滑（三联件），保证空气干燥、洁净，压力稳定在0.4-0.7 MPa。
4. 电气接线：24V DC接线需注意正负极性，电缆引入处应做好密封防水处理。防爆场所需使用防爆挠性管及符合等级的接线盒。
5. 定期维护：定期检查气源压力、电磁阀动作灵敏度及限位开关反馈准确性。长期闲置后重新启用时，应先手动操作数次以润滑密封面。
---
*注：以上技术参数基于通用行业标准，具体尺寸、扭矩及特殊定制需求请以制造商提供的最新技术图纸为准。*
