DC24V、AC220V、AC380V电动球阀接线方式是根据不同的使用要求以及现场工况不同所分类的,不同功能的电动执行器所采用的接线方式也都是不尽相同。 关于电动球阀工作原理图及接线图详细说明,其中包括电动球阀的工作原理图以及电动球阀如何接线等详细描述,遇到故障时相应对策以及安装手册等。上海电动球阀电压 AC220V,DC24V等 开关,调节 材质 不锈钢,碳钢等 供应Q941F-16C电动球阀, Q941F-16C电动球阀由电动执行机构和球阀共同构成电动球阀...
1、2接通时，阀门打开，同时保持4、5形成回路，反馈电动阀开到位信号；
1、3接通时，阀门关闭，同时保持4、6形成回路，反馈电动阀关到位信号。

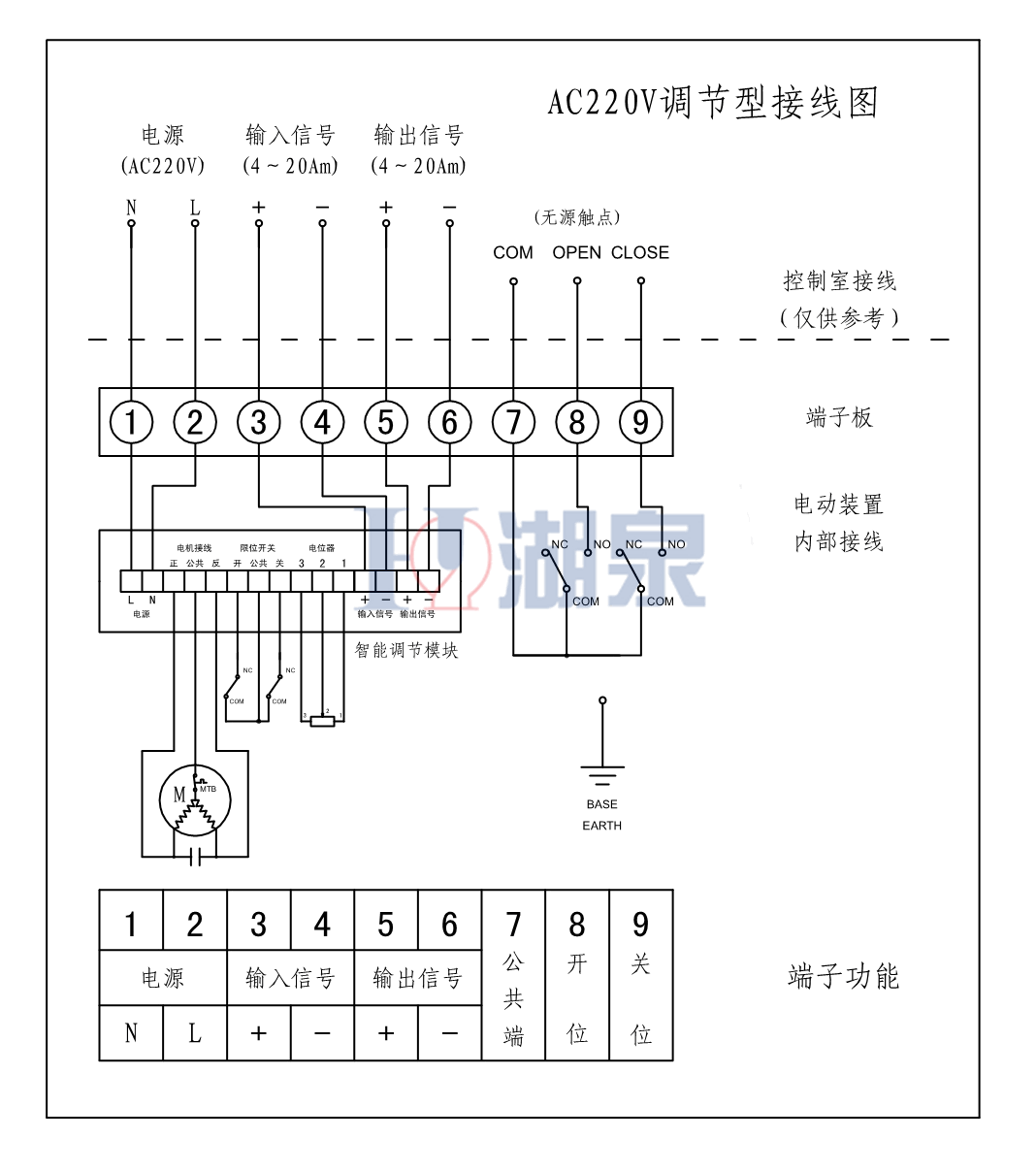

调节式六线制电动阀的六个接线端子功能为：
1、2为电动驱动控制，可接AC220V或DC24V电源电压（如需380V电压则另外说明），
3、4为输入信号控制，可接收4-20mA电流信号或0-10V电压信号
5、6为输出信号反馈控制，可相应的反馈4-20mA电流信号或0-10V电压信号，便于远程操作控制
