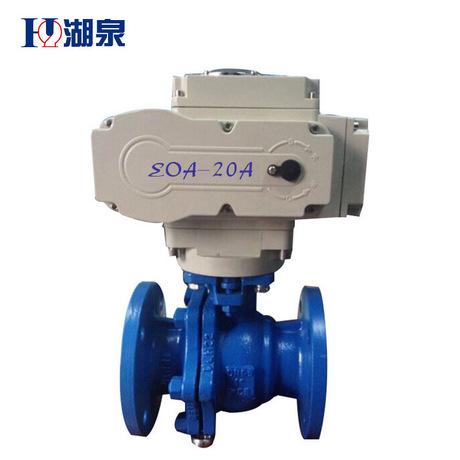

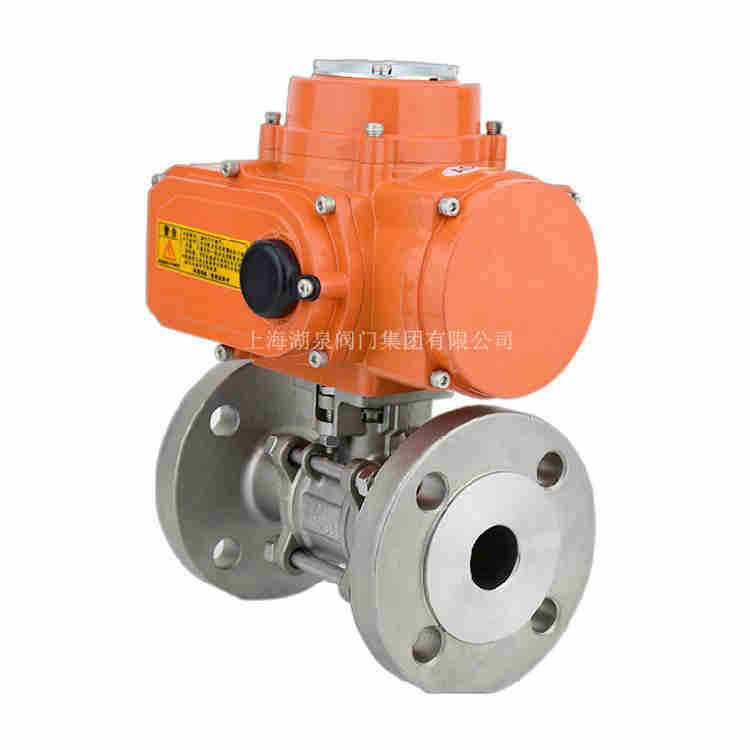

Q941F、Q941Y 型 PN16~PN63 电动球阀:电动驱动、法兰连接形式、浮动球直通式,阀座密封面材料有氟塑料 (Q941F)、硬质合金 (Q941Y),公称压力 PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃...提供的 可调节流量电动球阀 Q941F 16P DN80电动调节球阀dn15,电动球阀的显著特点:1、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。2、防静电功能...
A、开启过程
1在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
2当执行器逆时针转动时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
B、关闭过程
1关闭时,顺时针旋转执行器,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
一、耐磨;由于硬密封球阀的阀芯是合金钢喷焊,密封圈是合金钢堆焊,所以硬密封球阀在开关时不会产生太大的磨损。(它的硬度系数为65-70):
二、密封性能好;由于硬密封球阀的密封是采用人工研磨,直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三、开关轻;由于硬密封球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起,所以在外界力量超过弹簧的预紧力时开关非常轻。
四、使用寿命长:已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
