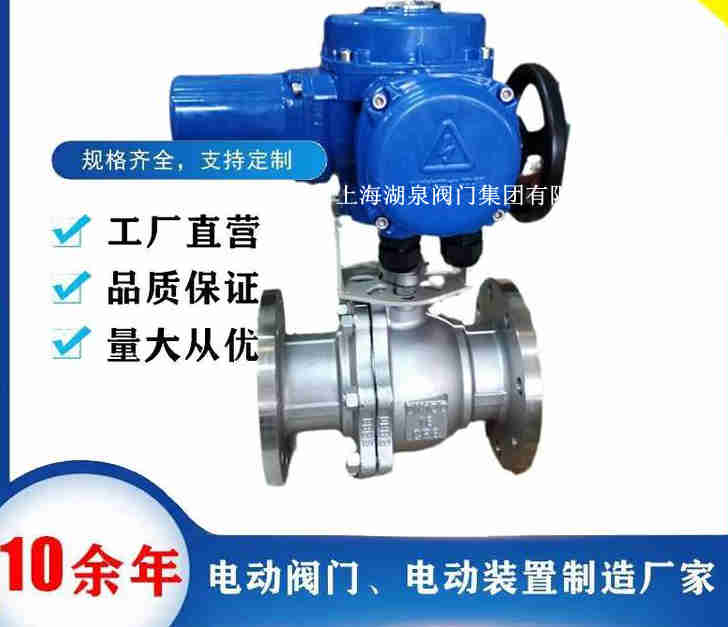

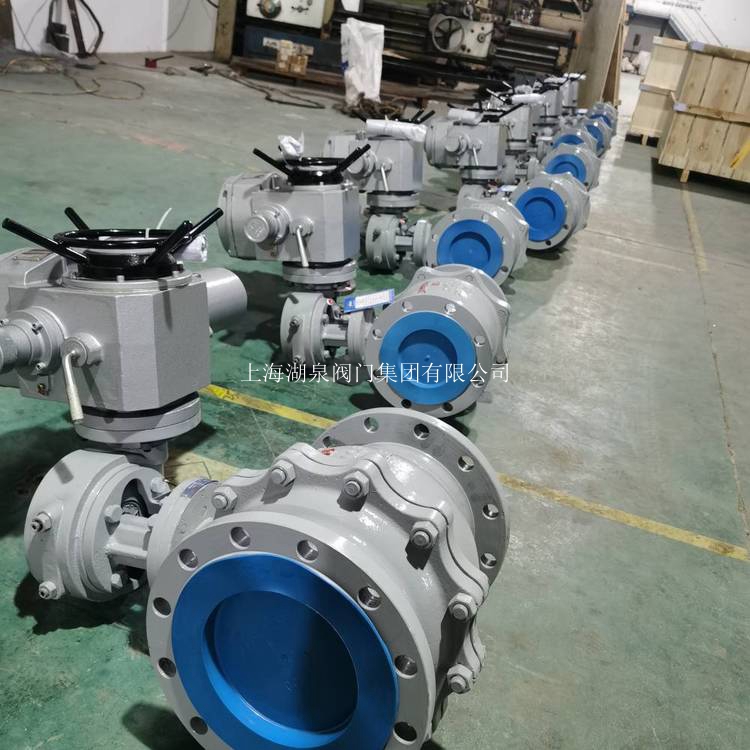

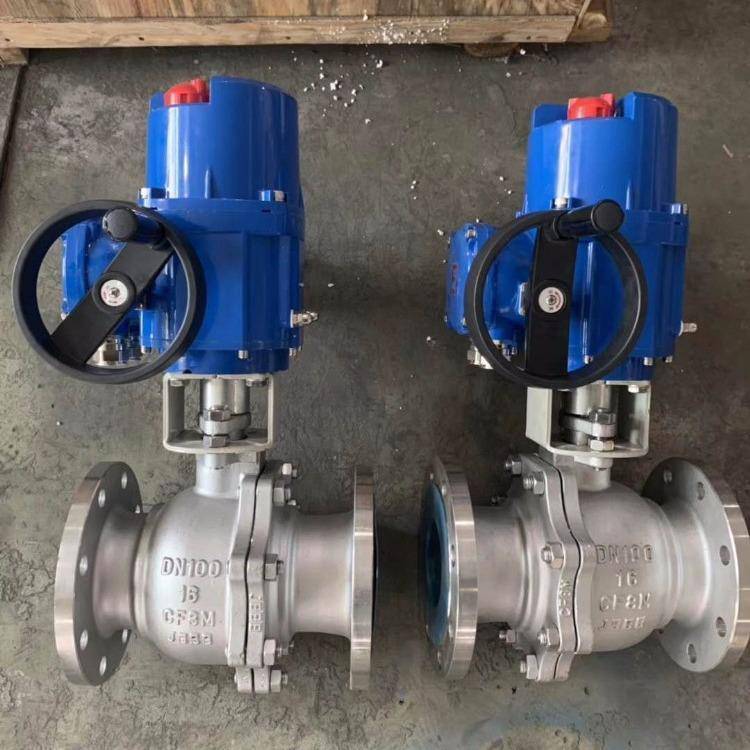

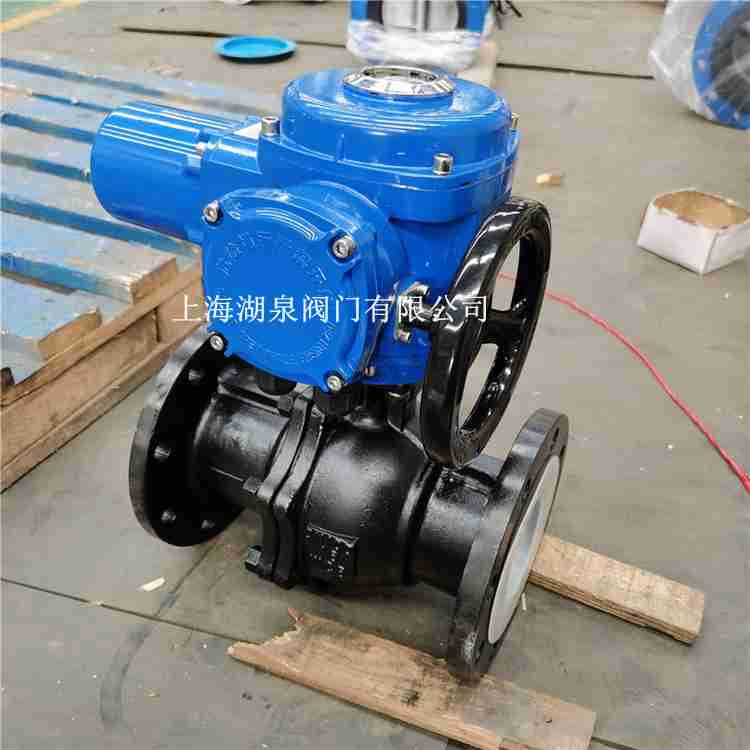

产品简介Q941F-16P电动法兰球阀是一种常用的阀门，它具有电动执行器和法兰球阀的优点，适用于各种流体管道的控制。该阀门采用球体作为阀芯，具有流通面积大、流体...型号:Q941F-16P 驱动方式:电动球阀 用途:DN50-DN65-DN80-DN100-DN125 一、Q941F-16P电动不锈钢球阀概述: 本阀公称通径:15-300mm,公称压力:1.0-6.4Mpa。适用于...941F、Q941H、Q941Y、Q941W电动法兰球阀流阻小,流通能力大,适合复杂工况,便于安装。止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。是由电动机通过减速器,将多圈回转运动转变为部分回转运动(90°±5%)。具有启闭平稳,输出扭矩大;大大减轻操作人员的劳动强度,特别适应于高压、大口...
Q941F-16P是一种电动不锈钢法兰球阀,其工作原理如下: 1.开关控制:电动阀通过接收外部信号,通过电机驱动球体旋转来开关阀门。当电机通电时,驱动装置将电能转换为机械能,使球体...在制冷领域，该阀门可以用于各种类型的制冷装置中，如制冷机、冷库等，作为控制流体流动的重要元件之一，长轴电动低温球阀起到了至关重要的作用。总的来说，长轴电动低温球阀是一种...: Q941F-16P电动球阀是由电动机通过减速器,将多圈回转运动转变为部分回转运动(90°±5%)。具有启闭平稳,输出扭矩大;大大减轻操作人员的劳动强度,特别适应于高压、大口...一、①Q941F-16P 电动球阀产品名称与型号②Q941F-16P 电动球阀口径③是否带附件以便我们的为您正确选型。 二、若已经由设计单位选定上海湖泉的电动PVC球阀型号,...
|
型 号 |
公称压力PN(MPa) |
试验压力ps(MPa) |
适用温度(℃) |
适用介质 |
||
|
壳 体 |
密封(液) |
密封(气) |
||||
|
Q941F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
聚四氟乙烯 ≤150 增强聚四氟乙烯≤180 金属镶嵌封位聚苯≤200 |
水、油品等 |
|
Q941F-25C |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40C |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16P |
1.6 |
2.4 |
1.76 |
硝酸类 |
||
|
Q941F-25P |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40P |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16R |
1.6 |
2.4 |
1.76 |
醋酸类 |
||
|
Q941F-25R |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40R |
4.0 |
6.0 |
4.4 |
|||
电动球阀主要零件材料
|
零件名称 |
阀体、侧体 |
球体、阀杆 |
填料 |
密封圈 |
|
Q941F-16C Q941F-25C Q941F-40C |
WCB |
2Cr13 |
聚四氟乙烯或 柔性石墨 |
聚四氟乙烯、增强聚四氟乙烯、对位聚苯 |
|
Q941F-16P Q941F-25P Q941F-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
Q941F-16R Q941F-25R Q941F-40R |
ZG0Cr18Ni12Mo2Ti |
0Cr18Ni12Mo2Ti |
不锈钢电动球阀Q941F-16P 主要外型尺寸
|
PN1.6(MPa) |
|||||||||
|
通径(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驱动装置 |
|
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
|
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
|
25 |
140 |
115 |
85 |
65 |
14 |
360 |
4-14 |
8 |
LQ51 |
|
32 |
165 |
135 |
100 |
78 |
15 |
386 |
4-18 |
13 |
LQ5-1 |
|
40 |
180 |
145 |
110 |
85 |
16 |
394 |
4-18 |
17 |
LQ5-1 |
|
50 |
200 |
160 |
125 |
100 |
16 |
472 |
4-18 |
25 |
Q10-6 3/4 |
|
65 |
220 |
180 |
145 |
120 |
18 |
486 |
4-18 |
60 |
Q10-6 3/4 |
|
80 |
250 |
195 |
160 |
135 |
20 |
579 |
8-18 |
65 |
Q30-6 3/4 |
|
100 |
280 |
215 |
180 |
155 |
20 |
595 |
8-18 |
75 |
Q30-6 3/4 |
|
125 |
320 |
245 |
210 |
185 |
22 |
650 |
8-18 |
97 |
Q60-4 3/4 |
|
150 |
360 |
280 |
240 |
210 |
24 |
739 |
8-23 |
162 |
Q120-2 3/4 |
|
200 |
400 |
335 |
295 |
265 |
26 |
799 |
12-23 |
226 |
Q120-2 3/4 |
|
250 |
533 |
406 |
362 |
324 |
30 |
890 |
12-25 |
- |
- |
|
300 |
610 |
483 |
432 |
381 |
32 |
940 |
12-25 |
- |
- |
