电动球阀q941f-16c dn300的规格尺寸和产品结构图

电动球阀q941f-16c dn300的规格尺寸和产品结构图Q941F-16C电动碳钢法兰球阀。Q941F-16C电动碳钢法兰球阀是一种常用的阀门,它具有快速开关、密封性能好、使用寿命长等特点。该阀门采用碳钢材料制造,具有较高的强度和耐腐蚀性能。... Q941F电动球阀是由O型球阀和电动执行机构两大部分组成,球芯形状为O型两通型,用于对介质的开启与切断。电动球阀的球芯型式有浮动球及固定 Q941F-16C电动球阀的...电动调节球阀规格 Q941F 16C DN350智能调节电动球阀,电动球阀是由旋塞型球阀和电动执行器组合而来,球阀阀体结构为旋转90度的...阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场...


Q941F-16C 电动软密封球阀公称通径:15-300mm,公称压力:1.0-6.4Mpa。适用于≦180℃的水,蒸汽,油品等非腐蚀性流体介质中。Q941F-16C 电动软密封球阀广泛应用于食品,环保,轻工,石油,... 1.0-6.4Mpa 产品材质: 铸钢、...Q941F电动球阀,电动驱动、法兰连接形式、浮动球直通式,阀座密封面材料有氟塑料 (Q941F)、硬质合金 (Q941Y),公称压力PN16~PN63、公称尺寸 DN15~DN300...电动不锈钢球阀广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各行业。


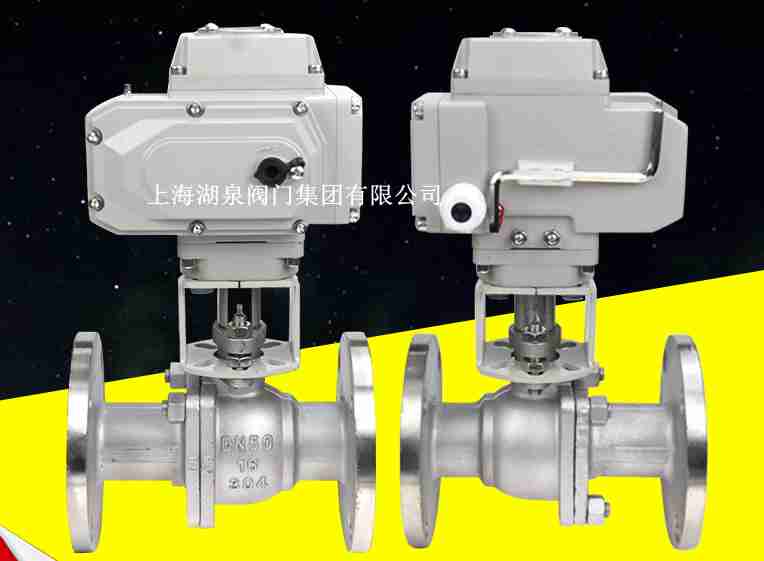

Q941F-16C是电动球阀的型号，电动铸钢法兰球阀！

Q阀门代号：表示球阀；
9驱动形式：表示电动；
4连接方式：法兰连接；
1结构形式：浮动直通式；
F密封材料：氟塑料；
16阀门原压力：1.6mpa 16公斤
C阀体材质：铸钢

球阀型号编制方法及说明：

球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；
球阀名称代号：Q表示球阀；
球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；
连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
结构型式代号：
浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；
压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；150LB表示美标磅级压力，最大耐压等级可达2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；5K表示日级压力，最大压力63K;
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

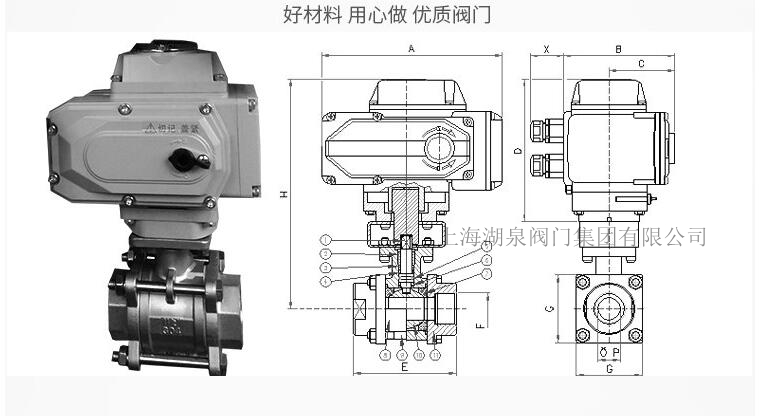

产品外形及结构尺寸

Q941F、Q941Y 型（PN16）型法兰连接浮动硬密封电动球阀外形及结构尺寸（mm）

DN	L	D	H	H1	L0	重量 / kg
15	130	95	340	39	120	25
20	130	105	353	43	120	26
25	140	115	353	48	120	27
32	165	135	378	58	120	28
40	165	145	378	62.5	120	30
50	200	160	405	76	418	37
65	220	180	435	86	418	42
80	250	195	450	100	418	51
100	280	215	570	131	418	90
125	320	245	592	148	418	125
150	360	280	623	173	585	178
200	457	335	689	219	585	243
250	533	405	765	260	585	380
300	610	460	885	305	585	535
