手动球阀规格型号含义、尺寸及图片

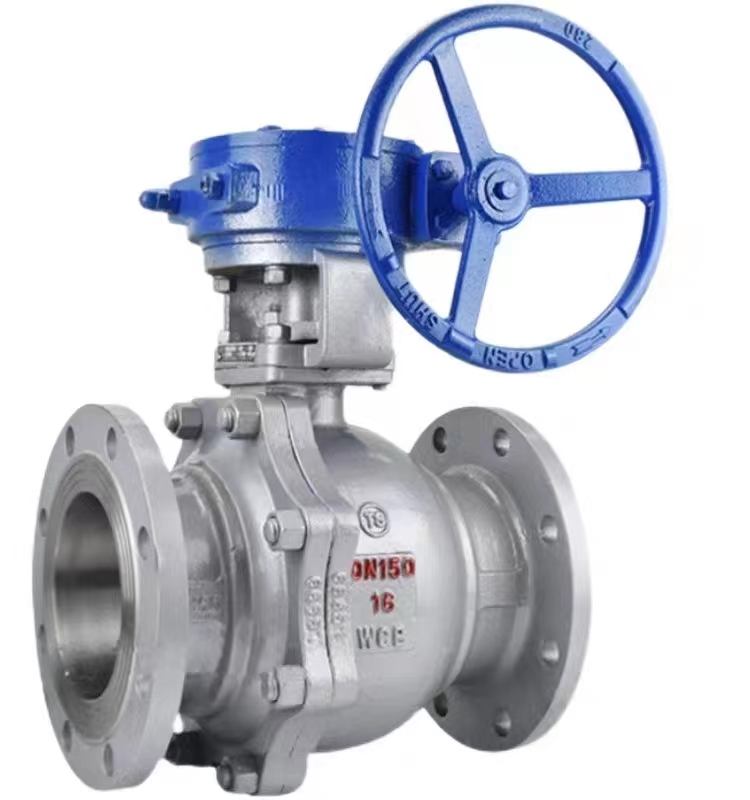

在工业管道中,球阀是常用的一种阀门。它具有结构简单、密封可靠、操作轻便、维修方便等优点。因此,球阀被广泛应用于各种工业领域。下面我们来说一下关于手动球阀型号规格有哪些:手动球阀包括手柄开启和涡轮开启的球阀都叫手动球阀型号包括:Q41H Q41Y Q41F Q341F Q341H Q341Y Q347H Q347F Q347Y Q11F Q11H Q11Y Q6...

DN15-DN500手动球阀:适用于介质温度≤200℃,介质流量大于微量的场合,广泛应用于石油、化工、水处理、纺织印染等领域。 DN15-DN300手动三通球阀:适用于介质温度≤150℃,介质为气体、液体、蒸汽等,可实现三通切换,用于热交换器、冷凝器、化工装置等场合。手动球阀规格型号、尺寸 手动球阀说明书 手动球阀的工作原理是靠旋转阀芯来使球阀畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在...
手动球阀型号有：

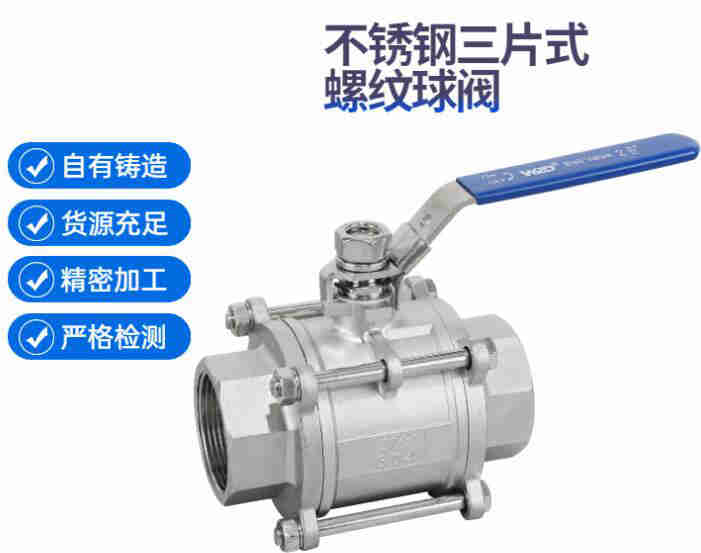

丝扣连接的：Q11F
法兰连接的：Q41F、Q341F、Q641F、Q941F
焊接的：Q61F
手动球阀规格
公称压力 PN16/150LB/10K
适用温度 -20℃～150℃
适用介质 水、气、油品等
阀体材质 CF8
应用领域 市政建设、水利工程、电力、给排水、水处理、石油

手动球阀规格型号|手动球阀型号表示方法|手动球阀型号编制表示主要分成七个重要组成元素:阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一喊乱返般应当水平安装。【手动球阀】品牌生产厂家,派司克阀业全方面介绍手动球阀标准、尺寸、手动球阀规格、型号、作用、外形尺寸、工作原理及产品说明书。 上海湖泉采用新铸造工艺、制造技术、高新技术设备、为石油化工、通径尺寸: 手动球阀的通径范围比较广,一般从DN15~DN1200mm都可以有,所以在选择手动球阀时要根据实际需求来选择合适尺寸的手动球阀,一般采用的是管道...球阀的规格和型号较多,可以按照压力、链接方式、尺寸等划分出很多型号,部分行业在选择阀门的时候不是一直沿用同一个规格型号,甚至还会需要到定制的情况。

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰   RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500

订货须知：

    一、①手动球阀产品名称与型号②手动球阀③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定手动球阀型号，请按手动球阀型号直接向我们湖泉阀门销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
