Q944F-25P DN80 电动三通球阀是一款采用不锈钢材质、电动驱动、具备三通换向功能的工业阀门，专为需要对介质进行分流、合流或流向切换的管道自动化控制系统设计。
一、 产品概述

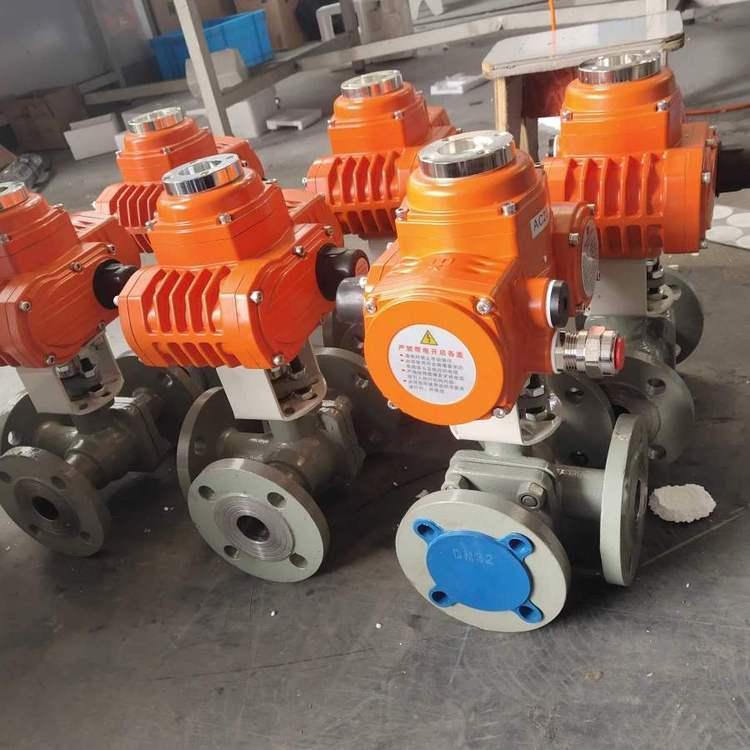

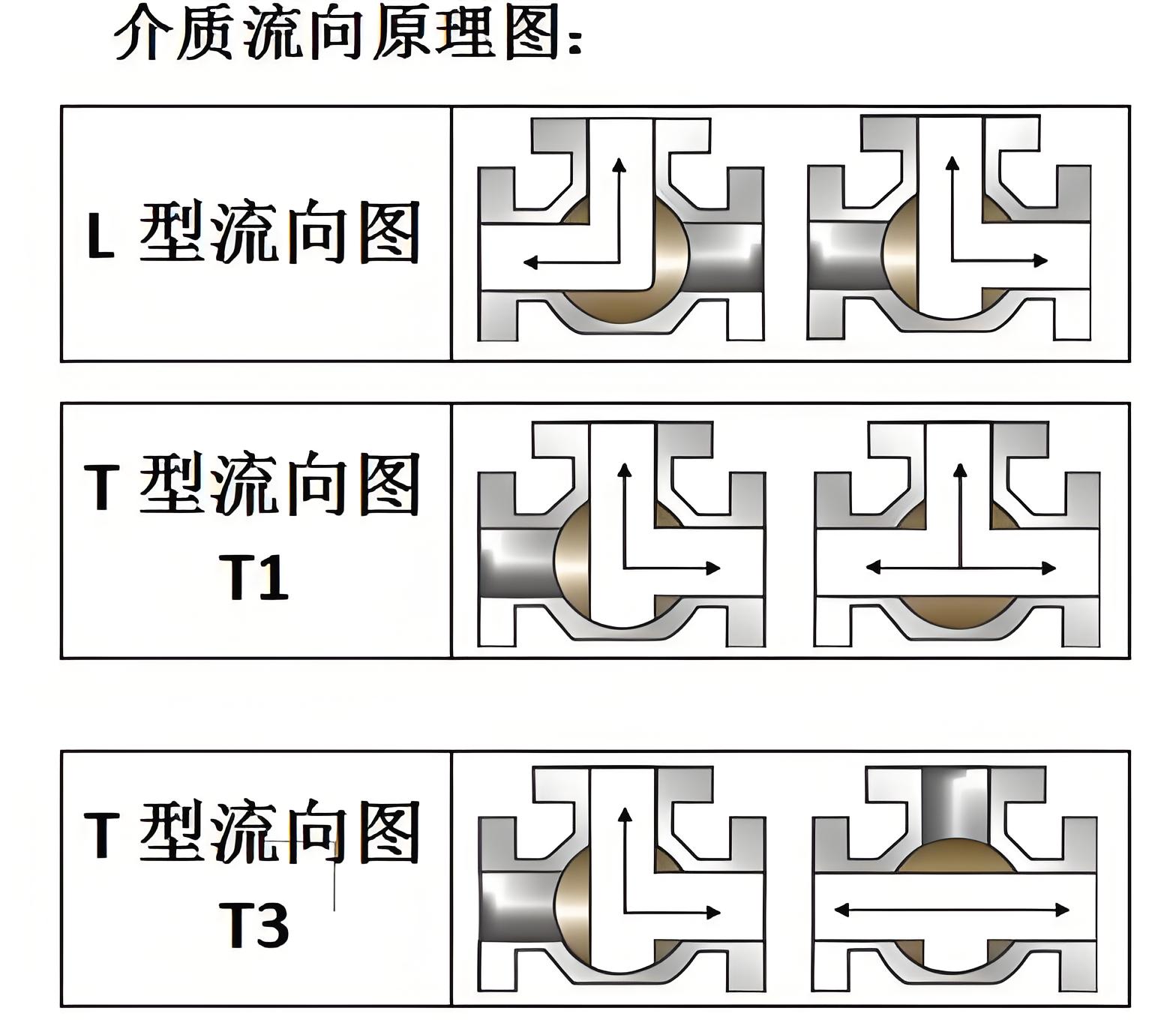

该阀门由角行程电动执行机构（如PSQ、DTR或防爆型3810系列）与L型三通球阀组合而成。其采用标准L型双口孔道球芯，通过改变球芯与管道的相对角度，实现对直支管道流体的不同组合控制，主要用于介质流向的90°切换，能使相互垂直的两个通道连通。 阀门结构紧凑，启闭迅速，流道畅通，流体阻力小。
二、 核心规格与参数
- 型号解析：Q944F-25P DN80。其中“Q”代表球阀，“9”表示电动驱动，“4”表示法兰连接，“4”代表三通结构形式，“F”表示密封面材料为氟塑料（如PTFE），“25”代表公称压力为2.5MPa，“P”表示阀体主要材质为不锈钢（如304/316），“DN80”表示公称通径为80毫米。
- 主要材质：阀体与球体通常采用CF8(304)或CF8M(316)等不锈钢材质，密封圈、阀座及填料常用PTFE（聚四氟乙烯）、PPL或柔性石墨，阀杆采用不锈钢。
- 驱动与控制：配备电动执行机构，电源电压通常为220V或380V，输入信号支持4-20mA或1-5V·DC，可实现远距离控制。2 防护等级可达IP65或IP67，并提供防爆型号选项。
- 适用工况：工作温度一般为常温环境，适用于油品、气体、液体、蒸汽及其他腐蚀性介质。2广泛应用于供水、石化、冶金、能源、造纸、食品、制药等行业的管路系统。
三、 产品特点与优势
- 密封可靠：采用两阀座（或可选四阀座）密封结构，利用聚四氟乙烯等弹性密封材料实现无泄漏密封，密封性能好。
- 一阀多用：作为L型三通球阀，专用于流向切换；若为T型结构（型号常为Q44F系列），则适用于分流、合流及切换。任一通口均可作为入口使用。
- 操作维护简便：电动驱动便于自动化集成与远程控制，从全开到全关仅需旋转90°，启闭迅速。 结构相对简单，维修时无需拆卸整个阀体即可进行检查和维护。
- 使用寿命长：在全开或全闭状态时，球体和阀座的密封面与介质隔离，减少了介质对密封面的侵蚀。
- 适用范围广：通径覆盖DN15至DN300mm，压力范围1.6至6.4MPa，能满足多种工业场景需求。
四、 执行与制造标准
该产品的设计与制造通常遵循GB/T12237等中国国家标准以及API608等国际标准，法兰连接符合JB/T79或ASME/ANSI B16.5标准，确保产品的通用性与可靠性。
五、 选型与应用提示
在选型时，需明确所需的三通类型（L型用于流向切换，T型用于分流/合流）、介质特性、压力等级及控制信号要求。该阀门不适用于高温工况，且若管道介质中含有固体杂质，需注意防止堵塞。
