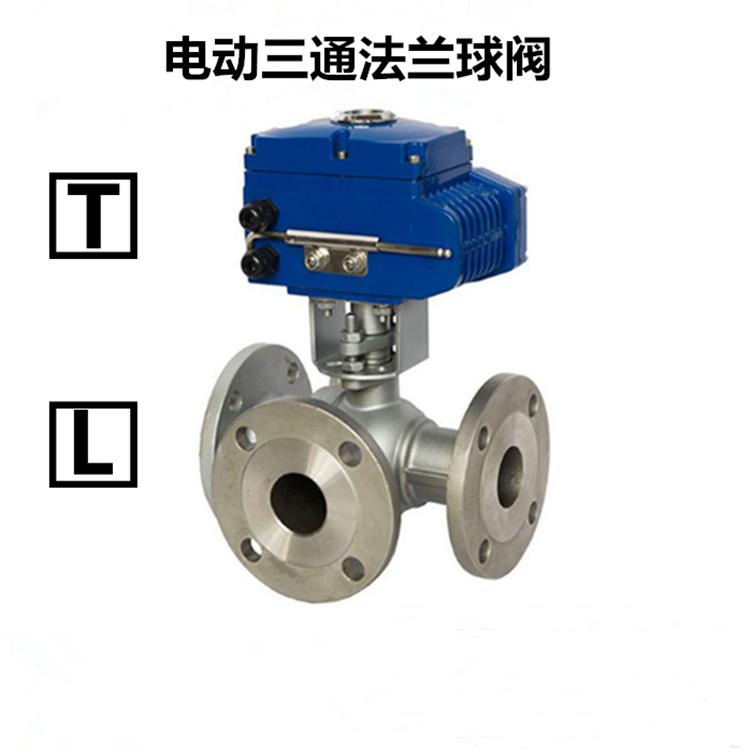

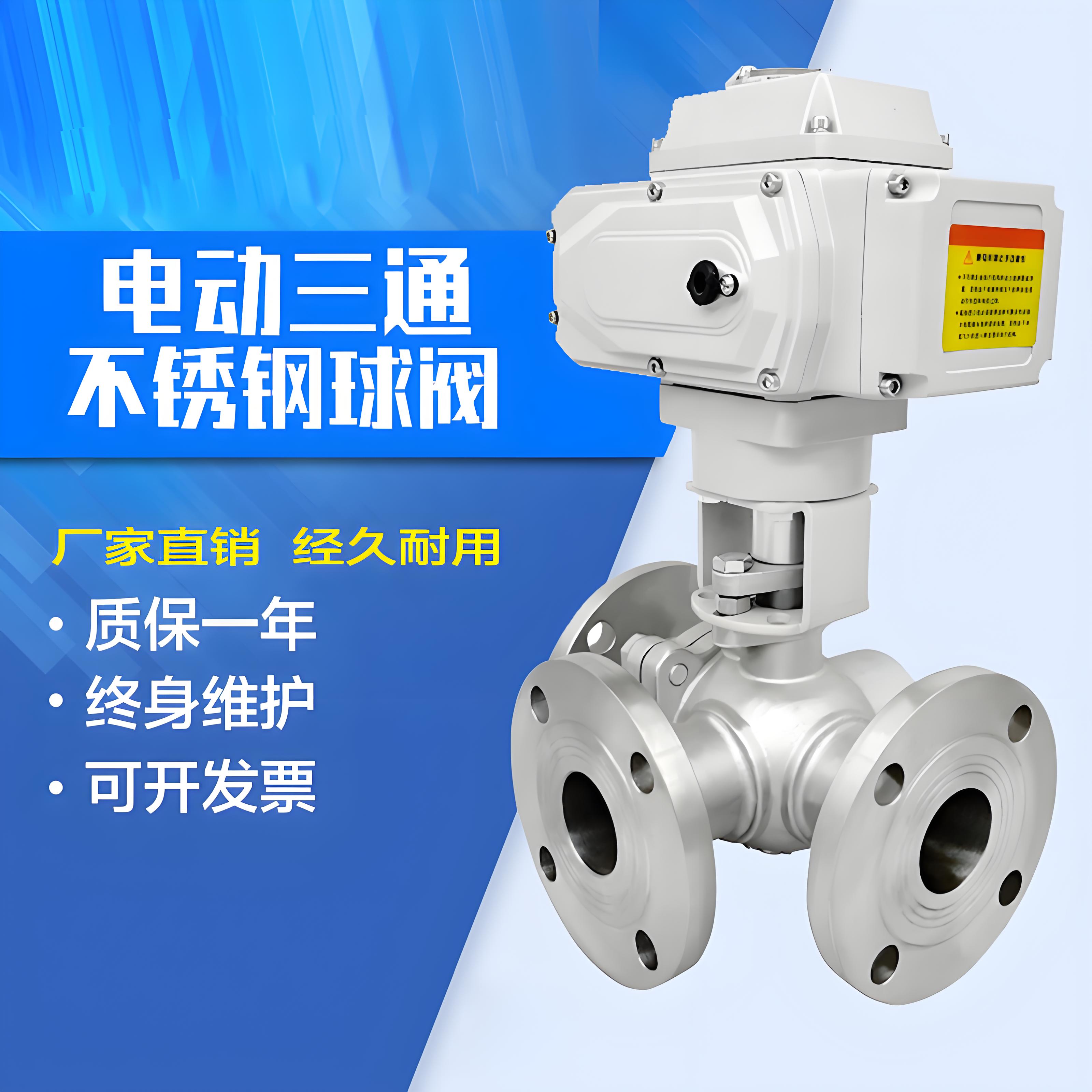

Q945F-16C DN150 电动三通球阀（法兰连接）产品介绍
一、产品概述
Q945F-16C DN150 电动三通球阀是一种由角行程电动执行机构与T型三通球阀组成的旋转类控制阀门。该产品以220V单相交流电为动力源，接受控制系统发出的开关信号（或4-20mA模拟量信号），通过驱动可逆单相齿轮减速电机，精确控制球芯旋转，实现对三条管路流体流向的切换、分流或合流。
二、型号含义解析
型号“Q945F-16C”各代码代表以下含义：
- Q：球阀类型。
- 9：电动驱动方式。
- 4：法兰连接形式。
- 5：T型结构形式（适用于分流、合流及流向切换）。
- F：阀座密封材料为聚四氟乙烯（PTFE）。
- 16：公称压力为PN16（1.6MPa）。
- C：阀体材质为铸钢（WCB）。
三、主要功能与特点
- 流向控制灵活：T型结构设计使其能够实现三种主要功能：使三条正交管道相互连通；使其中两条管道连通，同时切断第三条管道；灵活控制管路中介质的合流或分流。
- 密封性能可靠：采用两阀座或可选四阀座密封结构，配合PTFE等软密封材料，确保关闭严密，泄漏量低。
- 结构紧凑耐用：阀门设计紧凑，重量相对较轻，便于安装与维护。铸钢（WCB）阀体材质具备良好的强度与耐用性。
- 自动化程度高：配备电动执行机构，可实现远程自动控制，适用于自动化管路系统。执行器通常具备IP65（或IP67）防护等级，并可提供防爆型（ExdⅡBT4）选项。
四、主要技术参数
- 公称通径：DN150。
- 公称压力：PN16（1.6MPa）。
- 连接方式：法兰连接（符合GB、JB、HG等标准）。
- 阀体材质：铸钢（WCB）。
- 阀座/密封材料：聚四氟乙烯（PTFE）。
- 驱动方式：电动（部分回转角行程）。
- 电源电压：常规为220V AC/50Hz，可选380V AC/50Hz。
- 输入信号：开关信号（220V）或模拟量信号（4-20mA DC / 1-5V DC）。
- 工作温度：PTFE密封条件下通常≤150℃。
- 适用介质：水、蒸汽、油品、气体等。
五、典型应用领域
该阀门广泛应用于需要对介质流向进行自动化控制的系统，包括但不限于：供水系统、石油化工、冶金、电力、轻纺、造纸、食品加工、楼宇自动化及环保工程等领域的管路。
六、选型与安装注意事项
- 根据实际流程需求确认选用T型（分流/合流/切换）或L型（两通道切换）结构。
- 确认介质特性（温度、腐蚀性）与阀门材质（阀体WCB，密封PTFE）的兼容性。
- 核对管路法兰标准与阀门法兰尺寸是否匹配。DN150 PN16法兰典型外径（D）为285mm，螺栓孔中心圆直径（D1）为240mm。
- 确保供电电源与控制信号与电动执行器技术参数一致，并考虑环境对防护等级、防爆等级的特殊要求。
