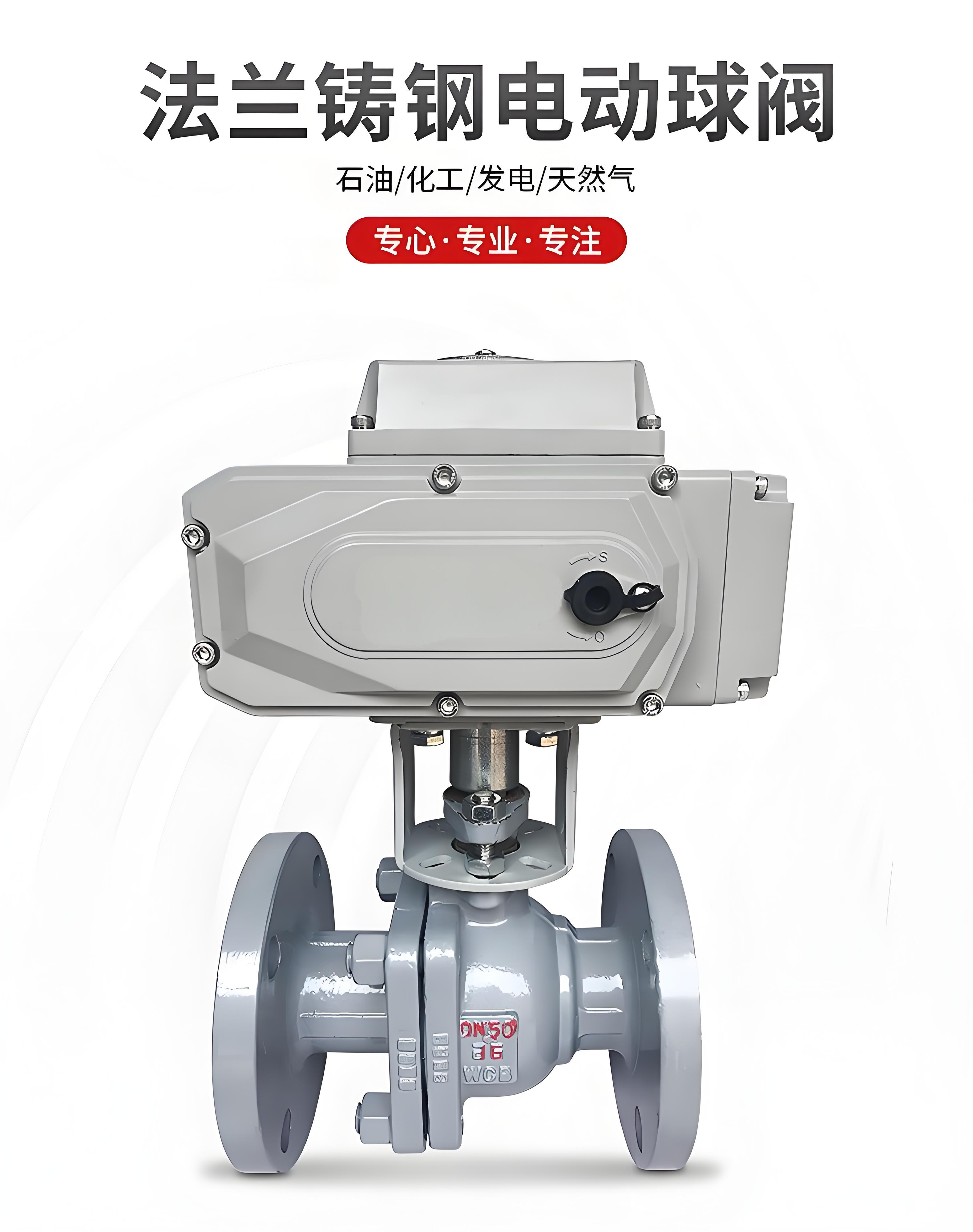

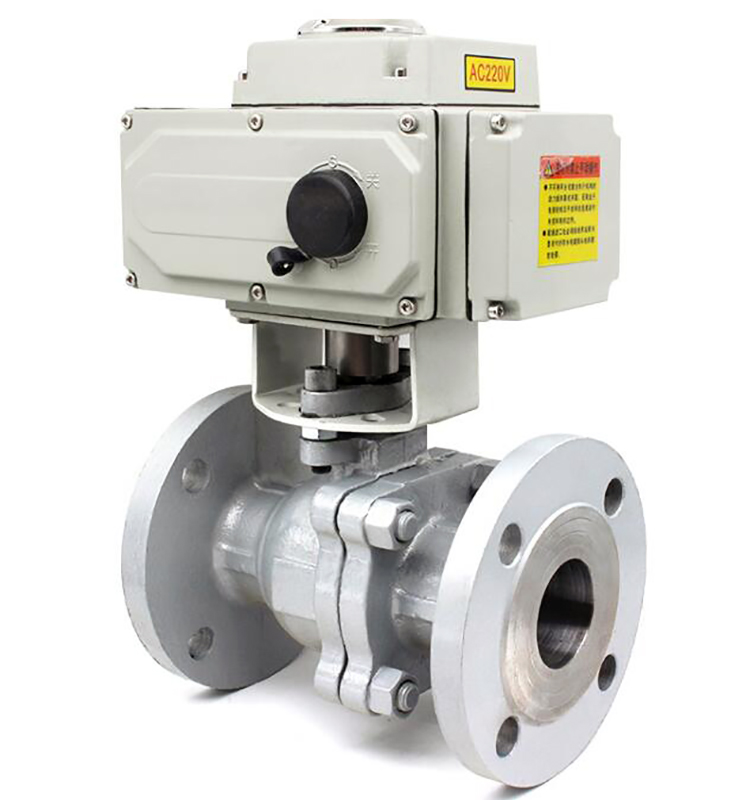

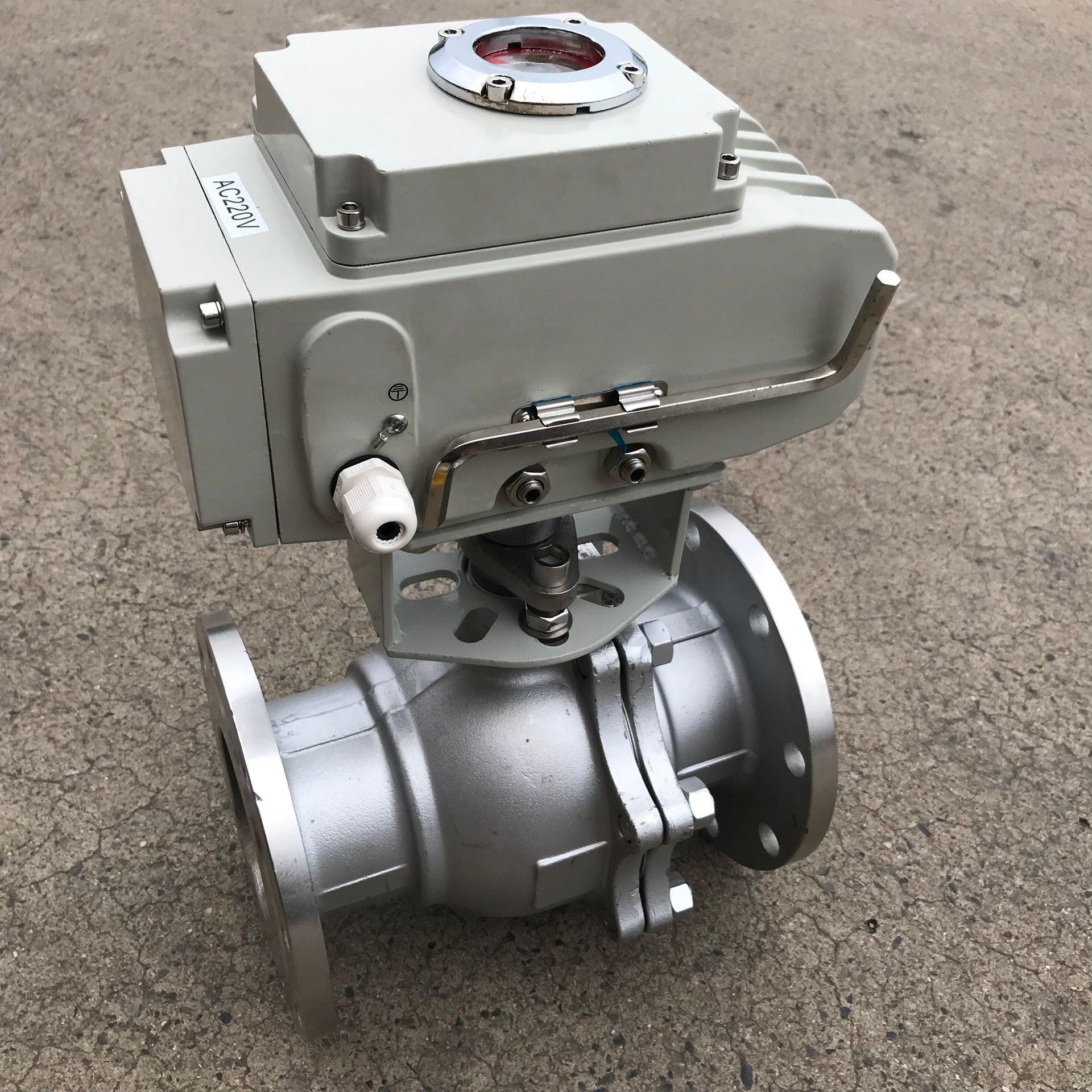

Q941F-16C DN50 电动法兰球阀是一款采用法兰连接、由电动执行机构驱动的工业阀门。其核心功能是通过90°旋转快速实现管路介质的精确通断与调节，适用于对密封性能要求严格的自动化控制系统。
一、 产品概述
该型号阀门公称通径为DN50（50毫米），公称压力为PN16（1.6MPa），型号中的“C”通常代表阀体主要材质为碳钢（如WCB）。它集成了电动执行机构与球阀本体，无需外配伺服放大器，输入4-20mA标准信号及220V AC电源即可实现远程控制，是现代工业管道自动化控制的关键元件之一。
二、 核心结构与技术特点
- 高效流通设计：采用全通径等径结构，流体通道与连接管径相等，介质流动阻力极小，流通能力大，能有效减少压力损失。
- 优异密封性能：阀座通常采用聚四氟乙烯（PTFE）或高性能PPL材料，密封性能随介质压力增加而提升。对于DN50规格，其泄漏量符合ANSI B16.104 5级标准，可实现近乎零泄漏。
- 可靠驱动与连接：电动执行机构与球阀采用直连方式，结构紧凑。执行机构内置伺服系统，支持AC/DC电源输入，并可提供IP-67高防护等级及ExdⅡ BT4防爆等级选项，适应复杂工业环境。
- 宽泛介质适应性：阀体与密封材料组合可适用于水、石油、蒸汽、粘性流体、浆料乃至含纤维杂质的污水等多种介质。适用温度范围通常为-20℃至250℃。
- 维护便捷性：阀杆密封可靠，整体结构简单，使用寿命长。紧凑的法兰间距设计有助于减少介质残留，便于清洁与维护。
三、 主要技术参数
- 公称通径：DN50
- 公称压力：PN1.6MPa（16 bar）
- 连接方式：法兰连接
- 驱动方式：电动（90°旋转）
- 主要阀体材质：WCB（碳钢）、304/316不锈钢等可选
- 阀座密封材料：聚四氟乙烯（PTFE，常温）、特制PPL（高温）
- 控制信号：输入4-20mA；输出4-20mA、1-5V、0-10V（智能调节型）
- 电源：220V AC 或其它AC/DC规格可选
- 适用介质：水、石油、天然气、硝酸类、醋酸类、浆料、蒸汽等
四、 典型应用领域
该产品广泛应用于需要自动化控制与严格密封的场合，主要包括：
- 石油化工：各类油品、化学介质的管道切断与调节。
- 电力与能源：电站系统、制冷系统及天然气输送管线。
- 环保与水处理：城市供水、污水处理及环保工程。
- 轻工与食品：造纸、食品加工、制药等行业的流体控制。
- 冶金与其它工业：适用于高粘度、含颗粒介质的控制系统。
五、 选型与安装关键注意事项
- 选型考量：需明确介质的压力、温度、腐蚀性、粘度及是否含固体颗粒；确定控制模式（开关型、调节型、智能反馈型）；核算管道流量与压降要求。
- 安装准备：安装前应确保管道法兰平行同轴，管道能承受阀门重量或设有支撑。必须彻底冲洗管线，清除焊渣等所有可能损伤阀座与球体的杂质。
- 安装操作：可安装于水平或垂直管道。需按规定的扭矩交叉锁紧法兰螺栓。严禁以执行机构作为吊装点，通电时禁止手动操作，并需正确接线，防止电源相序接错。
- 维护要点：日常维护需使用与阀内材料及工作介质相容的清洗剂与润滑脂。进行任何维修前，必须完全解除管线压力，断开电源，并使阀门处于开启位置。
综上所述，Q941F-16C DN50 电动法兰球阀以其优良的密封性、低流阻、大通量、自动化集成度高及维护方便的特点，成为众多工业领域实现可靠、高效流体自动化控制的优选设备。
