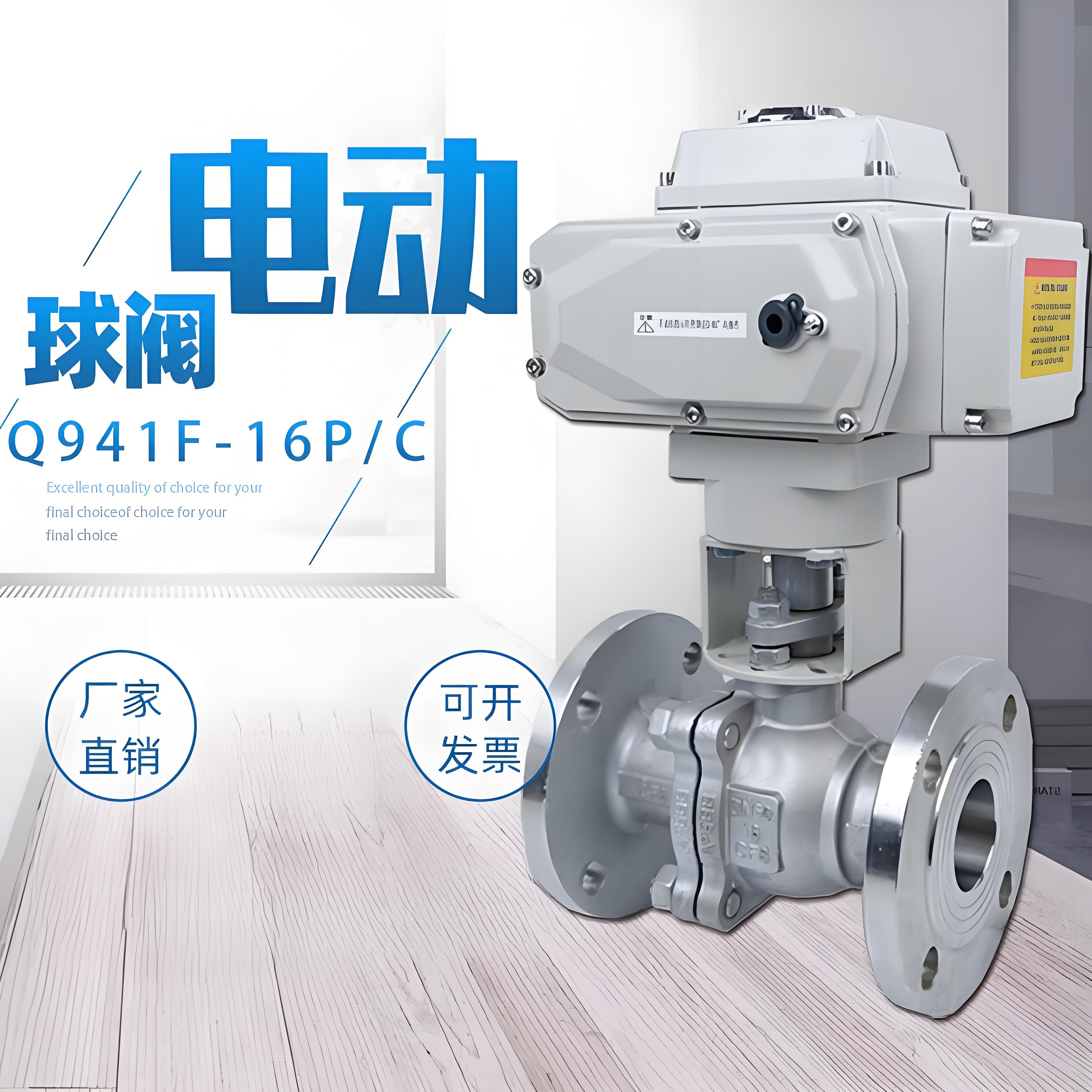

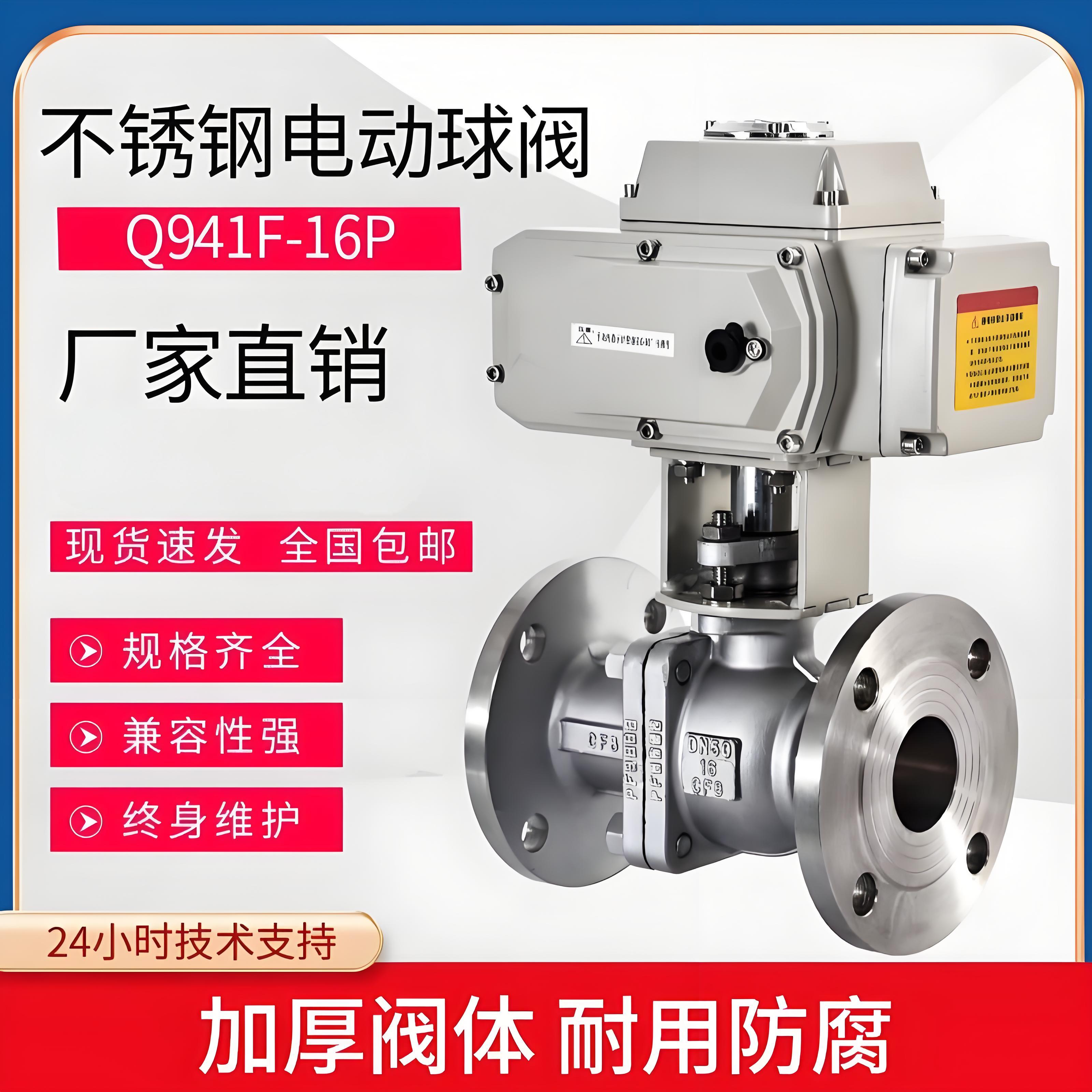

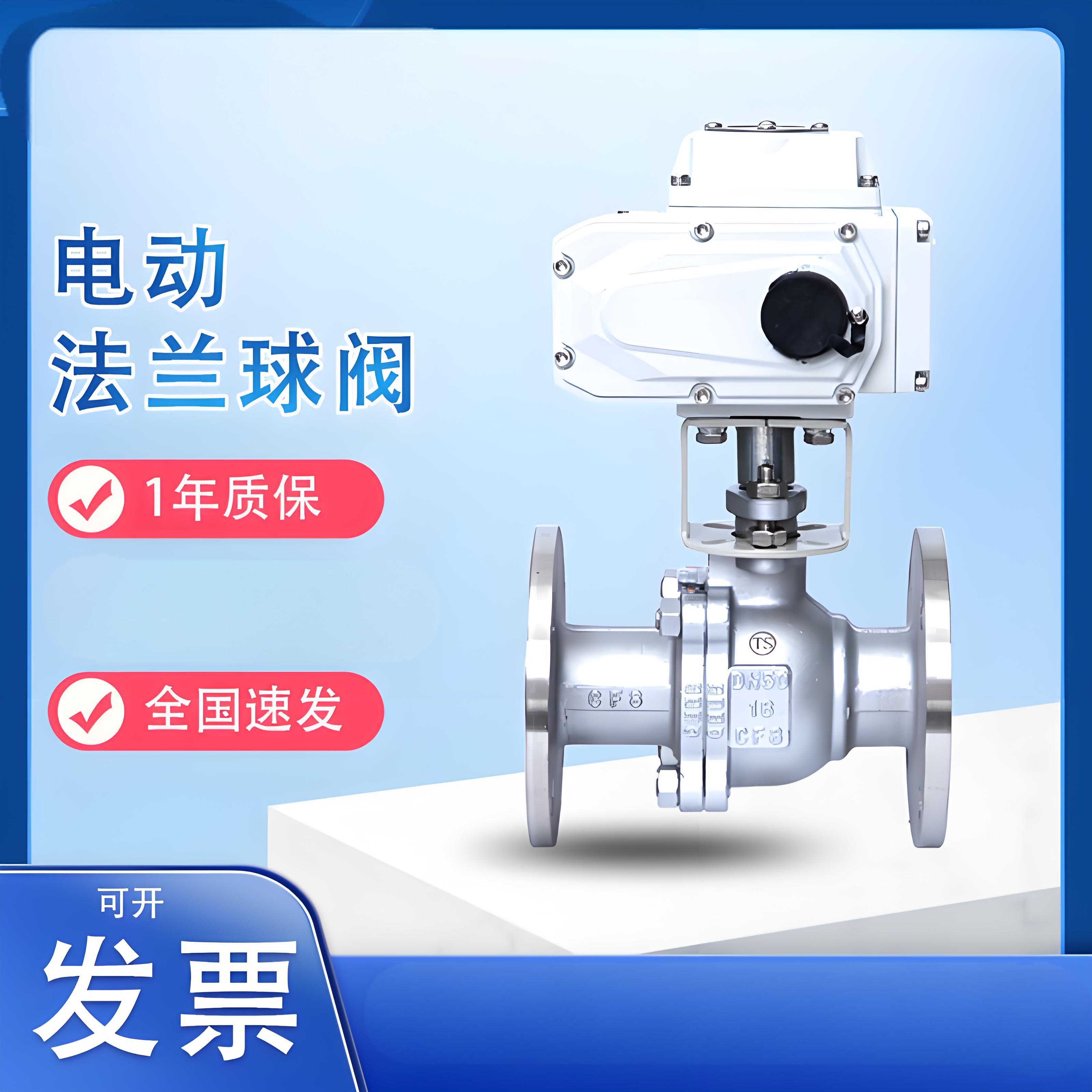

上海湖泉Q941F-16P DN200 电动不锈钢法兰球阀是一款适用于自动控制系统的工业阀门，主要用于管道中介质的切断与流量调节。其型号“Q941F-16P DN200”的含义为：Q代表球阀，9代表电动驱动，4代表法兰连接，1代表浮动球直通式结构，F代表软密封（聚四氟乙烯阀座），16代表公称压力PN16（工作压力1.6MPa），P代表阀体材质为不锈钢（304），DN200代表公称通径为200毫米。

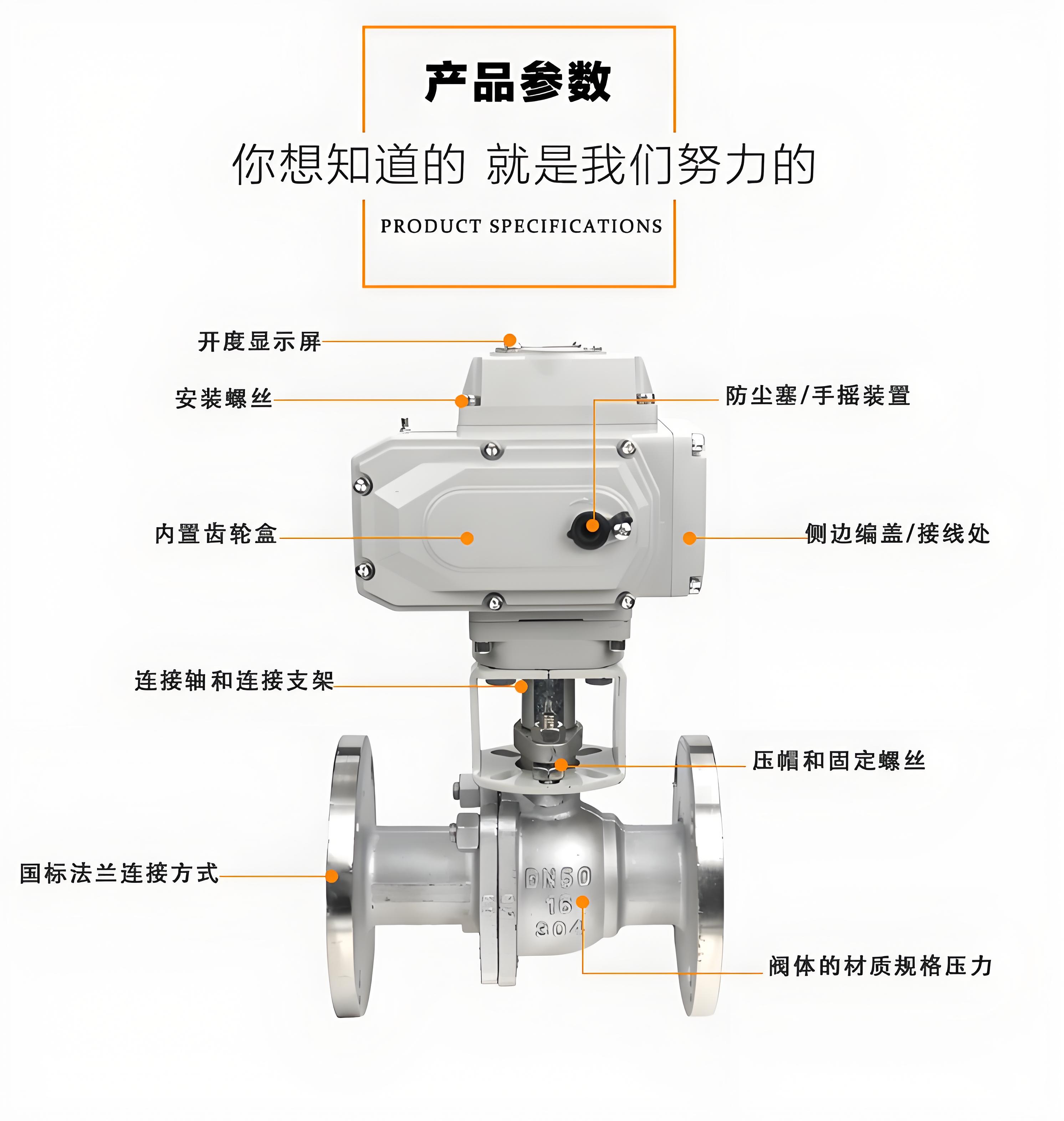

一、 核心结构与工作原理
该阀门由电动执行器与不锈钢法兰球阀本体直连组成。执行器内置伺服系统，可直接接收工业控制系统发出的4-20mA标准电流信号及220V AC电源，驱动阀杆带动球体进行0至90度的旋转，从而实现精确的启闭或比例调节功能，无需额外配置伺服放大器。
阀体采用不锈钢材质（对应牌号CF8/304），具备优良的耐腐蚀性能，适用于处理硝酸类等腐蚀性介质。1 阀门采用浮动球设计，在介质压力作用下，球体向出口端阀座移动并压紧，形成可靠密封。结构紧凑，阀座与法兰端面距离短，减少了介质在阀腔内的残留。
二、 主要性能参数
- 公称压力：PN16 (1.6MPa)
- 公称通径：DN200
- 阀体材质：不锈钢（304）
- 阀杆材质：不锈钢（304）
- 密封面材料：聚四氟乙烯（PTFE）或增强聚四氟乙烯（软密封）
- 填料：聚四氟乙烯（PTFE）
- 适用温度：≤180℃（软密封形式）
- 适用介质：硝酸类等腐蚀性介质，以及水、气体、油品等常规介质。
- 连接形式：法兰连接
- 驱动电源：220V AC
- 控制信号：4-20mA
三、 功能特点
- 自动化控制：一体化电动执行机构可实现远程自动控制与精确调节，适用于频繁操作或需要接入自动控制系统的场合。
- 耐腐蚀性：不锈钢阀体与PTFE密封的组合，使其能够耐受多种腐蚀性介质，尤其适用于化工、制药等行业。
- 密封可靠：聚四氟乙烯（PTFE）阀座密封圈提供了优异的密封性能，且使用寿命长。
- 结构紧凑：整体设计体积小、重量轻，安装空间需求小。
- 防静电设计：阀门在球体、阀杆、阀体之间设置有弹簧，可将开关过程中产生的静电导出，提升安全性。
- 防火安全：采用下装式阀杆设计，并设有防喷出结构，在极端情况下能提供一定安全保障。
四、 典型应用领域
该阀门广泛应用于石油、化工、冶金、制药、轻工、造纸、电站等工业领域的自动化管路系统。1除常规气体、液体、蒸汽外，也适用于控制含纤维杂质或具有一定粘度的流体。
五、 选型与备注
Q941F系列电动球阀根据密封形式不同，分为软密封（F）和金属硬密封（Y）。Q941F-16P为软密封型，适用温度上限为180℃；若工况温度更高或介质含有硬质颗粒，可考虑选用对应不锈钢阀体的金属硬密封型号（如Q941Y-16P）。 具体选型需结合介质特性、温度、压力及控制要求综合确定。
