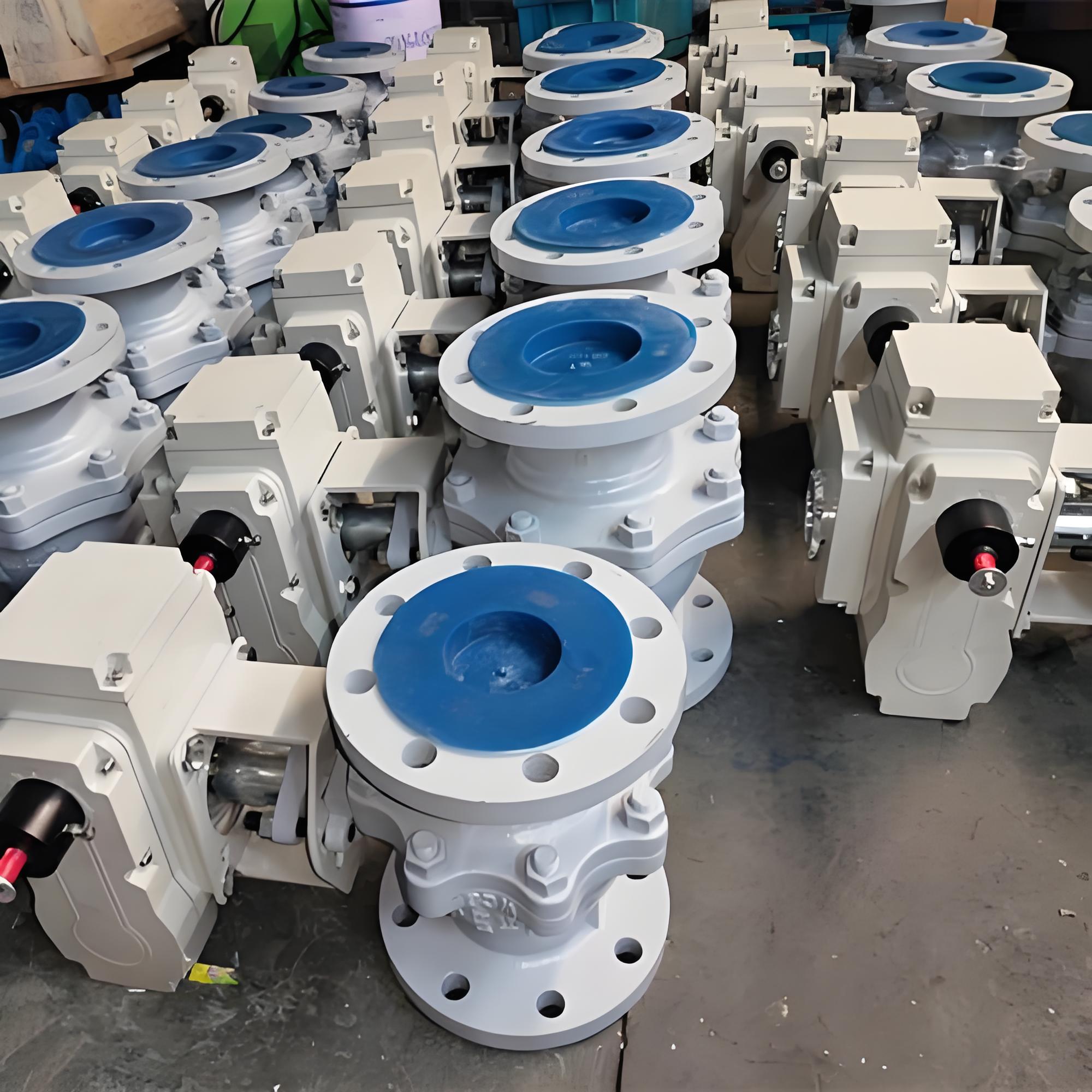

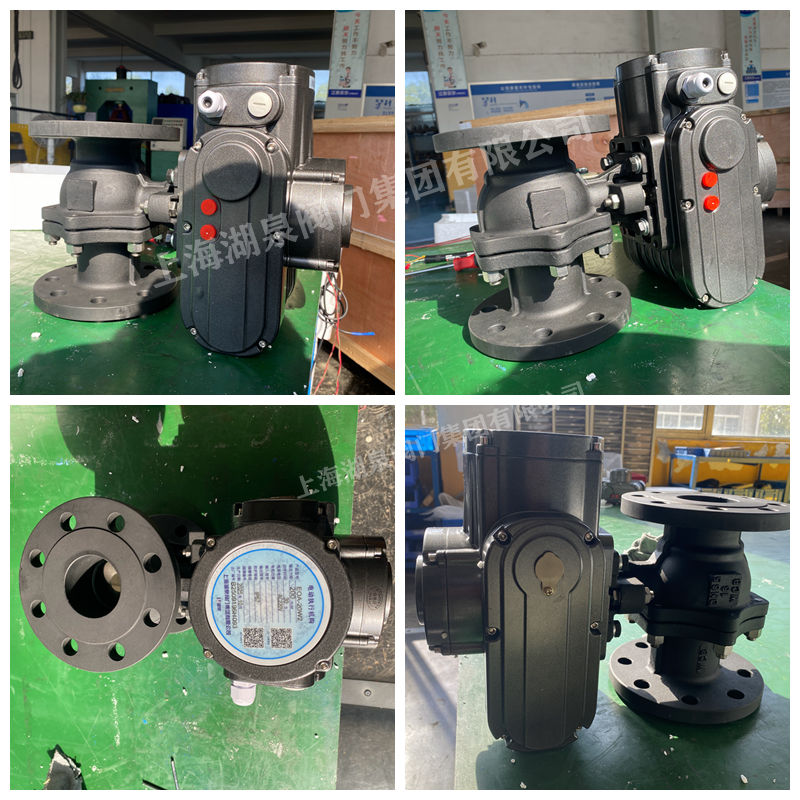

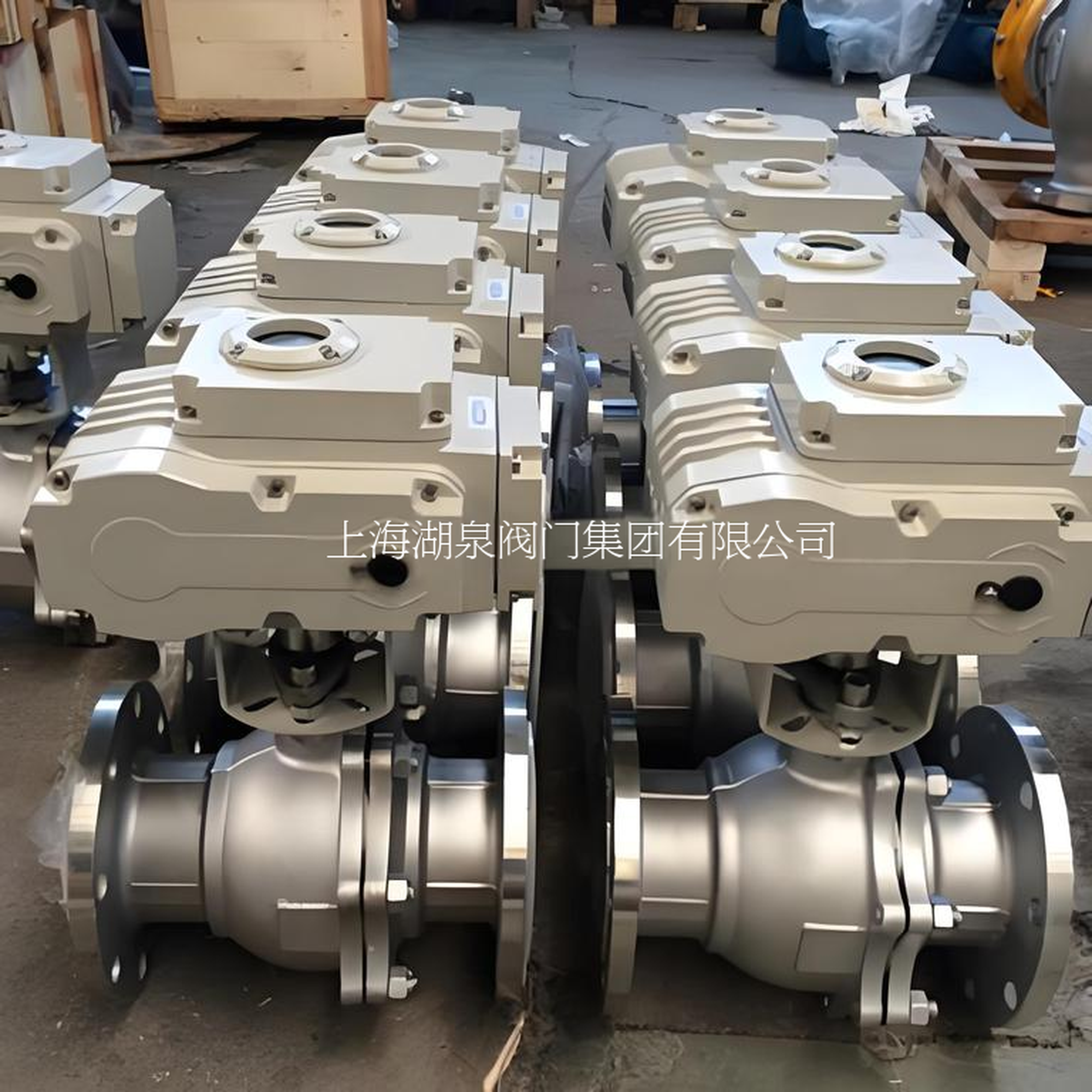

电动铸钢球阀Q941-16 DN300是一种采用电动驱动、法兰连接形式的工业阀门，主要用于管道系统的流体通断与流量调节控制。 其阀体材质为铸钢（通常对应材料牌号WCB），公称压力为PN16（对应工作压力1.6 MPa），公称通径为DN300（对应12英寸）。
产品概述与型号含义
该产品属于Q941系列电动法兰球阀。型号“Q941-16 DN300”中，“Q”代表球阀，“9”代表电动驱动，“4”代表法兰连接，“1”代表直通式结构，“16”代表公称压力PN16，“DN300”代表公称通径300毫米。23 根据密封面材料的不同，该系列通常分为软密封（Q941F，密封面为氟塑料如PTFE）和硬密封（Q941Y，密封面为硬质合金）两种类型。
主要结构与工作原理

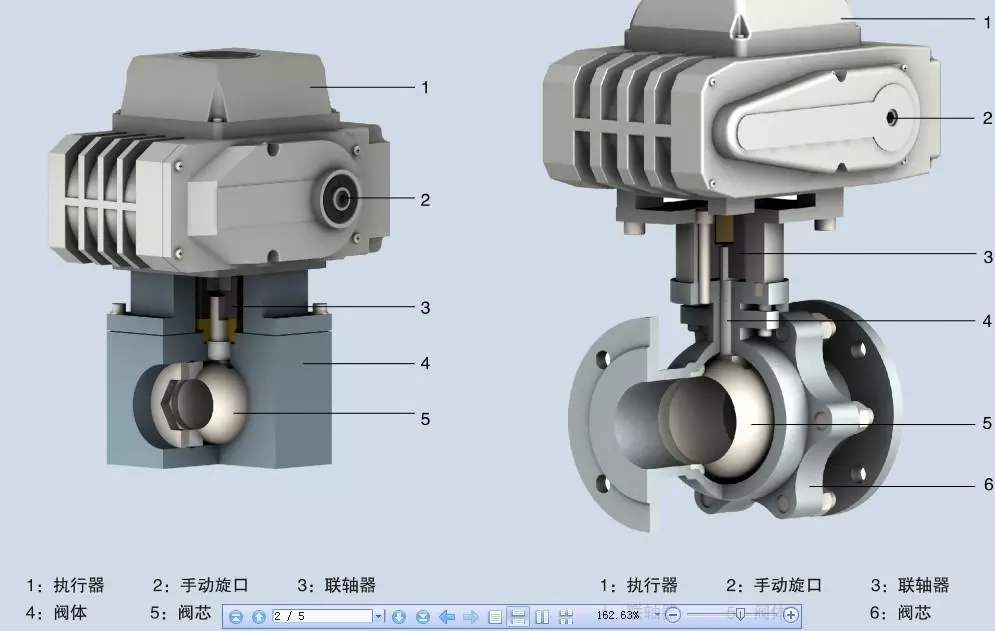

阀门采用浮动球直通式结构，由电动执行器和球阀本体直连组成。 电动执行器（如UNIC、PSQ、HQ等系列）内置伺服系统，无需外接伺服放大器，输入4-20mA控制信号及220V AC电源即可驱动球体进行0~90°旋转，实现启闭或比例调节。 球体随阀杆转动，通过改变球芯通道与管道的对齐程度来控制介质流量。
结构设计紧凑，阀座与法兰端面距离短，减少了介质在阀腔内的残留。 产品具备防静电功能，在球体、阀杆、阀体之间设置弹簧以导出静电。 采用下装式阀杆和阀杆头部凸阶结构，可防止阀杆喷出，并在火灾导致密封破坏时形成金属接触，确保安全。
关键性能参数
- 公称压力：PN16（1.6 MPa）。
- 公称通径：DN300。
- 适用温度：依据密封形式不同，软密封（Q941F）适用温度通常≤180℃，硬密封（Q941Y）适用温度可达≤425℃或更高。
- 阀体材质：铸钢（WCB）。
- 阀杆材质：常见为2Cr13等不锈钢。
- 密封面材料：软密封为PTFE或增强PTFE；硬密封为金属堆焊钴基合金。
- 填料：软密封型常用PTFE填料，硬密封型常用柔性石墨填料。
- 连接尺寸（参考Q941F-16 DN300）：总长(L)约为400毫米，法兰外径(D)约为335毫米，螺栓孔中心圆直径(K)约为295毫米，螺栓孔数量(n)为12个，螺栓孔直径(Φd)为Φ22毫米，法兰厚度(b)约为24毫米。
功能特点与应用范围
主要特点：结构紧凑、体积小、重量轻；密封性能优越；物料滞留少；支持开关与调节两种控制模式；具备防静电与防火设计。
应用范围：适用于需要频繁操作、两位切断或精确调节的场合。广泛应用于石油、化工、冶金、制药、电力、轻工、造纸等行业的自动控制系统。 可控制的介质包括水、蒸汽、气体、油品等常规流体，也适用于含纤维杂质、固体颗粒或高粘度的介质。 软密封型（Q941F）更适用于腐蚀性不强的常规介质及硝酸类介质；硬密封型（Q941Y）更适用于含颗粒介质、浆料及高温高压工况。
选型与配置注意事项
- 密封形式选择：根据介质特性（腐蚀性、颗粒含量、温度）选择软密封（Q941F）或硬密封（Q941Y）。
- 执行器配置：电动执行器可根据需求选择不同系列，并可选配防护等级（如IP65、IP67）或防爆功能以适应不同环境。
- 压力与通径确认：确保阀门的PN16压力等级和DN300通径符合管道系统设计要求。
- 连接标准：法兰连接尺寸需符合相关管道法兰标准，以确保正确安装。
