智能调节型风光互补电动球阀Q941-16C DN150是一款集成了智能控制与新能源供电技术的工业阀门产品，专为需要精确流量调节和远程自动控制的管道系统设计。其核心是在标准Q941智能型电动球阀的基础上，整合了太阳能与风能互补供电系统，适用于偏远或无稳定市电的作业环境。
产品概述

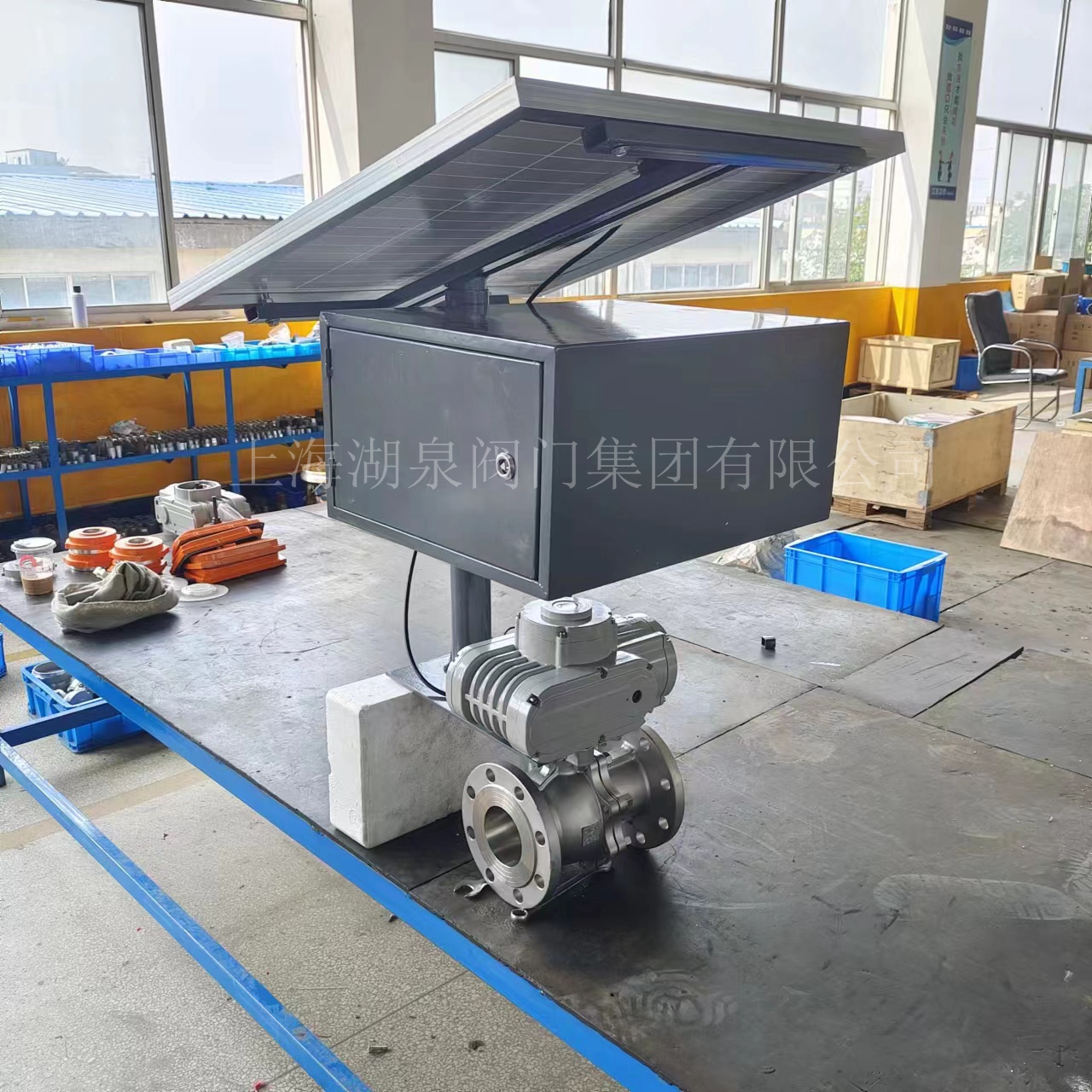

该产品属于直连式电动球阀，公称通径为DN150（6英寸），公称压力为PN1.6MPa。阀门采用法兰连接方式，球体作为启闭件，通过旋转实现管道介质的切断或比例调节。 其最大特点是配备了风光互补供电模块，能够利用太阳能板和风力发电机为内置的智能电动执行机构提供电力，确保在常规电力供应不便的场合也能稳定运行。
核心技术特点
- 智能一体化执行机构：电动执行机构内置伺服系统，无需外配伺服放大器。接受4-20mA DC标准控制信号及220V AC电源即可驱动，实现精确的阀位控制。机构具备自动调试、故障自诊断与处理功能。

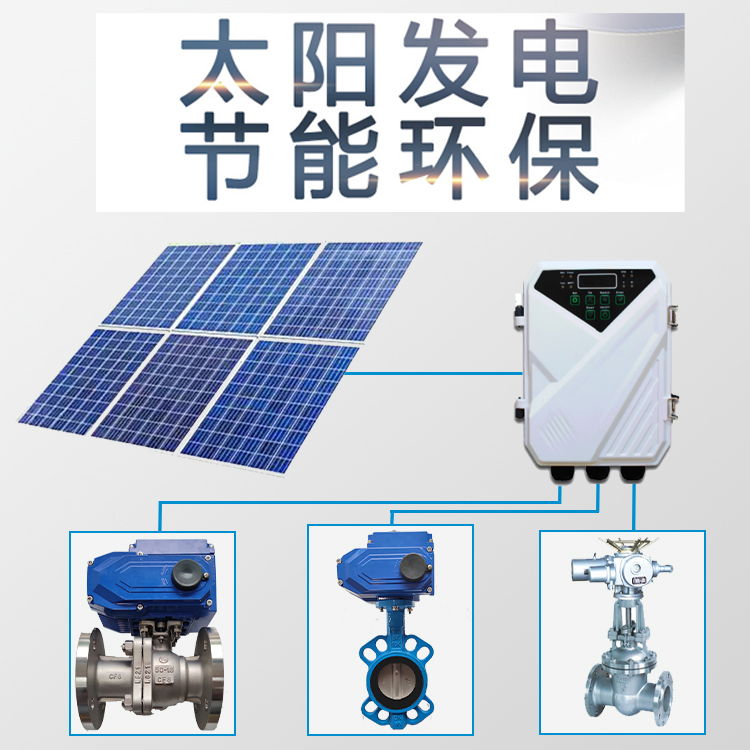

- 新能源供电系统：集成太阳能和风能发电装置，可为主电源提供补充或作为备用电源，显著提升产品在野外、油田、偏远管网等场景的应用适应性和可靠性。
- 高性能传动与保护：采用二级精密蜗轮蜗杆传动，具有低噪声、高效率、自锁特性。执行机构具备可靠的过热、过载和限位三重保护，手操机构支持通电自动复位。
- 优异的密封与调节性能：根据密封材料不同（如PTFE、PPL或硬密封），可适应-30℃至450℃的介质温度。阀门具备快开流量特性，可调范围广（DN100-300通径可达350:1），基本误差≤±1%，死区与回差均≤1%，满足高精度调节需求。
- 坚固结构与广泛适应性：阀体常采用WCB、304、316等材质，球体与阀杆可采用不锈钢系列材料，以适应水、蒸汽、油品及各类腐蚀性介质。 执行机构外壳防护等级达IP67，符合EXd II BT4防爆标准，适合户外及苛刻工业环境使用。
主要技术参数（DN150规格）
- 公称通径：DN150 (6")
- 公称压力：PN1.6MPa
- 连接方式：法兰连接
- 流量特性：快开特性
- 电源与控制信号：220V AC， 控制信号4-20mA DC
- 介质温度范围：取决于密封材料，软密封（如PTFE）≤150℃，硬密封≤450℃
- 泄漏量：软密封可实现零泄漏，硬密封≤额定流量的10⁻⁵
- 防护与防爆等级：IP67防护等级，EXd II BT4防爆等级
典型应用场景
该阀门特别适用于电力基础设施薄弱或需要节能环保供电的场合，例如：
- 偏远地区的石油、天然气输送管线。
- 太阳能、风能发电厂配套的流体控制系统。
- 野外水利灌溉、污水处理项目。
- 化工、冶金、造纸等行业中需自动调节且供电不便的工艺管道。
外形与连接尺寸参考（Q941F-16 DN150）
以下尺寸数据基于同类法兰球阀标准，可供参考：
- 结构长度 (L)：360 mm
- 法兰外径 (D)：280 mm
- 法兰螺栓孔中心圆直径 (K)：240 mm
- 法兰内径 (D1)：211 mm
- 螺栓孔数量与直径 (n-Φd)：8-Φ22 mm
- 法兰厚度 (b)：24 mm
- 密封面高度 (f)：3 mm
- 阀门高度 (H)：420 mm (此高度含执行机构，具体型号可能略有差异)
- 执行机构宽度 (W)：255 mm
综上所述，智能调节型风光互补电动球阀Q941-16C DN150是一款融合了先进流体控制技术、智能机电一体化及可再生能源应用的高可靠性阀门产品，旨在为各类工业自动化系统，特别是在特殊供电环境下，提供稳定、精确且节能的流量控制解决方案。
