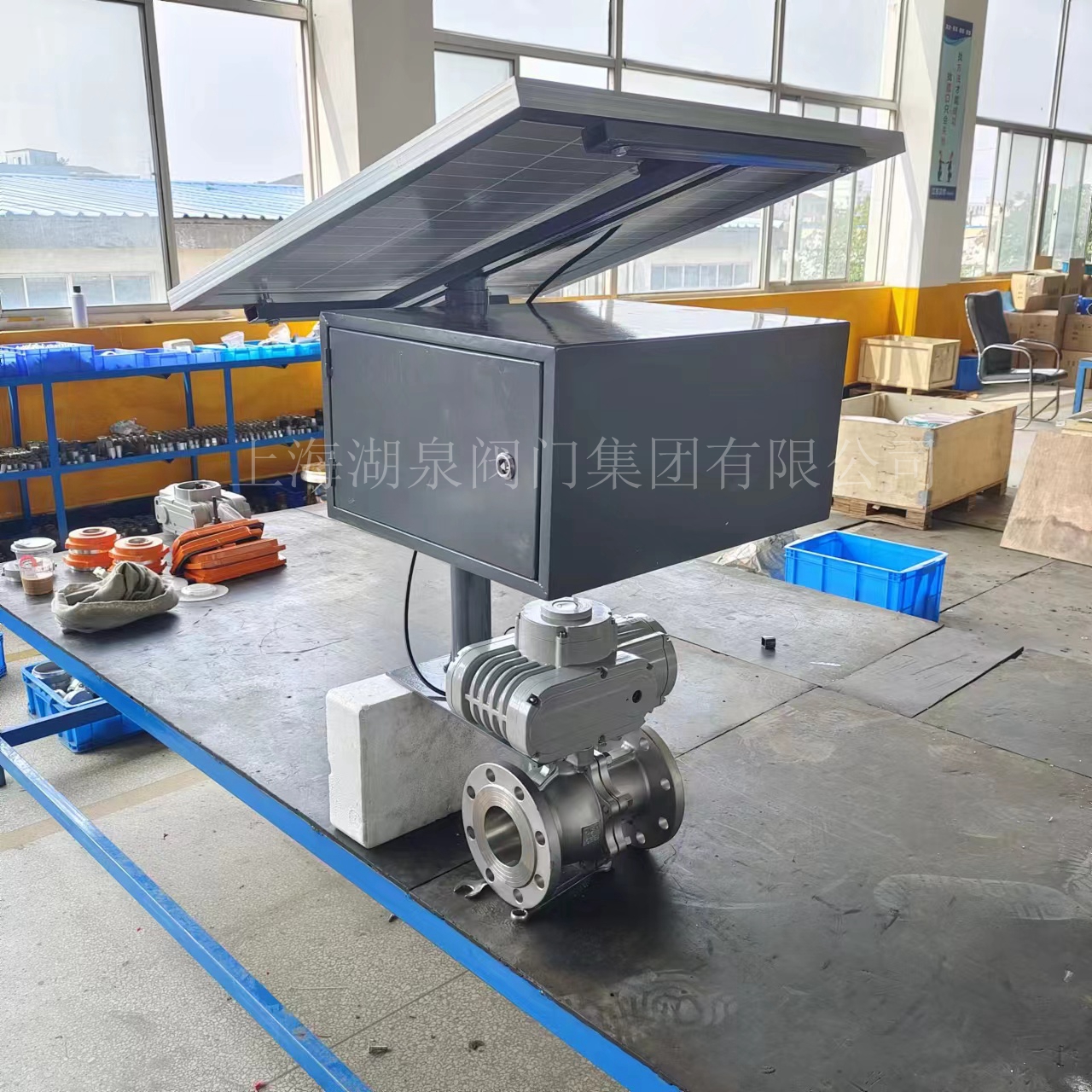

Q941F-16C DN80 风光互补物联网电动球阀是一款融合了物联网技术、可再生能源供电及高性能阀门设计的智能流体控制设备。它基于成熟的Q941F电动法兰球阀平台，通过集成先进的无线通信模块、智能执行器与风光互补供电系统，实现了对管道介质的高效、远程与自动化控制，尤其适用于偏远或无稳定电网地区的工业自动化场景。
一、 产品核心构成与工作原理
该产品由三大核心部分组成：
- 阀门本体：采用Q941F-16C DN80浮动球直通式法兰球阀结构。公称压力PN16（约1.6MPa），通径DN80（3英寸）。阀体材质通常为碳钢（WCB）或不锈钢（CF8/CF8M），以满足不同介质（如水、气体、蒸汽及含纤维杂质流体）的耐腐蚀要求。
- 智能电动执行器：配备内置伺服系统的电子式执行器，可直接接收4-20mA控制信号及220V AC电源驱动。执行器驱动球体进行0~90°旋转，完成启闭或比例调节。其特点是结构紧凑、体积小，并具备防静电、防火设计（下装式阀杆防喷出）等功能。

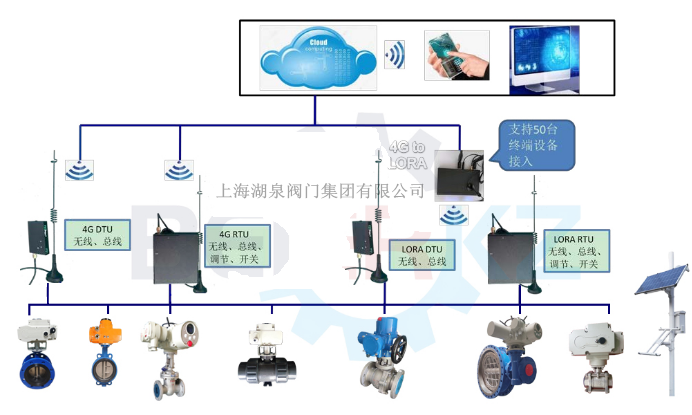

- 风光互补物联网控制系统：这是本产品的突出特色。系统整合了物联网通信模块（支持4G/WiFi/NB-IoT等）、数据采集单元（可监测阀门开度、负载电流、输入信号等）以及风光互补供电单元。控制模块可实现远程、现场及总线型集中控制三种模式切换，并通过LCD菜单界面进行非侵入式设置。
工作原理：远程控制信号通过无线网络传输至阀门本地控制模块，经处理后驱动执行器电机，精确控制球阀开度。同时，模块实时采集阀门状态数据并回传至控制中心。供电系统结合太阳能与风能，为阀门及控制系统提供持续电力，确保在无市电环境下稳定运行。
二、 主要技术特点与优势

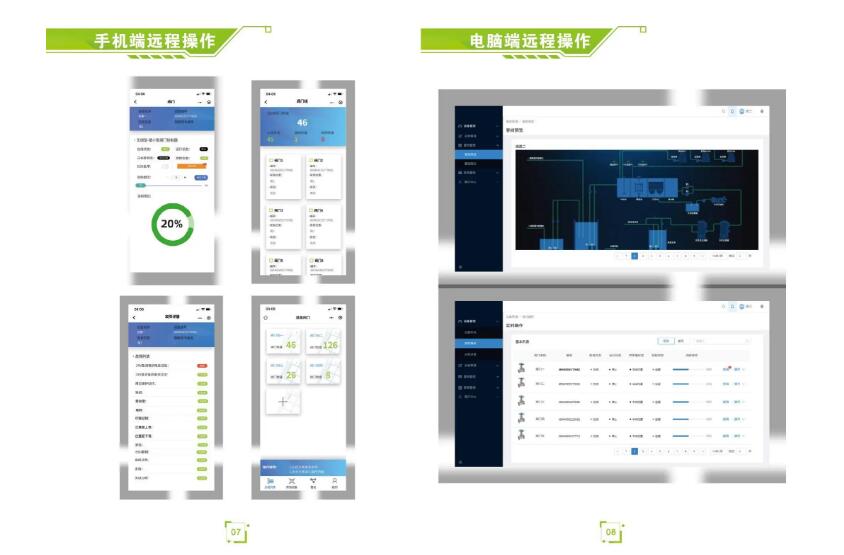

- 智能化与远程控制：支持通过物联网进行远程监控与操控，实时反馈阀门位置、运行状态及故障信息（如卡阻、过载），极大提升了管理效率与响应速度。
- 能源自给与环保：集成风光互补发电系统，降低对传统电网的依赖，特别适用于野外、偏远地区或强调绿色能源的应用项目，实现低碳运营。
-
高可靠性阀门性能：
- 流体阻力小：球阀结构确保介质通过时压力损失最小。
- 密封性能优异：阀座密封面采用聚四氟乙烯（PTFE）等材料，密封可靠，且密封力随介质压力增大而增强。
- 操作灵活耐用：止推轴承设计降低阀杆摩擦，聚四氟乙烯的自润滑性延长了阀门使用寿命。
- 强大的兼容性与安全性：执行器模块可在开关型与调节型之间转换，接收多种信号（DC24V/AC220V）。采用电子刹车及无火花换相技术，确保操作安全。设计符合多项国际与国内标准（如GB、API、DIN等）。
三、 典型应用领域
此阀门凭借其智能化、无线化、能源独立的特性，广泛应用于以下场景：
- 环保与水务工程：城市管网、污水处理厂的远程流量控制与监测。
- 石油化工与能源：油田、输油管线、化工厂的自动化控制，尤其在户外或防爆要求区域。
- 农业灌溉与林业：大面积农田、林区的分布式节水灌溉系统自动化管理。
- 分布式能源项目：太阳能电站、风电场等配套流体系统的控制。
- 其他工业自动化：制药、食品、造纸等行业中需要远程或无人值守控制的工艺管道。
四、 关键规格参数摘要（以DN80为例）
| 项目 | 规格参数 |
|---|---|
| 型号 | Q941F-16C DN80 |
| 公称通径 | DN80 (3英寸) |
| 公称压力 | PN16 |
| 连接方式 | 法兰连接 |
| 阀体材质 | 碳钢(WCB)、不锈钢(CF8/CF8M)等可选 |
| 密封材料 | PTFE或增强PTFE（软密封），金属硬密封可选 |
| 驱动方式 | 智能电动执行器（内置伺服系统） |
| 控制信号 | 4-20mA，兼容Modbus RTU/TCP等协议 |
| 控制模式 | 远程无线控制、现场控制、总线集中控制 |
| 供电方式 | 风光互补供电 + 常规AC220V电源 |
| 结构长度 (L) | 约250mm (依据标准略有差异) |
| 适用温度 | 软密封可达约300℃ |
综上所述，Q941F-16C DN80风光互补物联网电动球阀是一款面向现代工业物联网与绿色能源需求的创新型产品，它结合了传统阀门的高可靠性与物联网技术的便捷性、智能化，为流体控制系统的部署提供了高度灵活、节能且高效的解决方案。
