DN100电动两片式螺纹球阀是一种集成了电动执行器的工业控制阀门，专为DN100（公称通径100毫米）管道设计，适用于流体的远程切断与调节控制。该阀门采用两片式阀体结构和螺纹连接方式，兼具结构紧凑与维护便捷的特点。
产品概述
电动两片式螺纹球阀由智能电动执行器与二片式球阀阀体组合而成。其核心功能是通过接收控制信号（如4~20mA DC或1~5V DC）及电源，驱动球体旋转90°，实现对管路介质的快速启闭或精确比例调节1。该产品广泛应用于需要自动化控制的场合，如化工、石油、天然气、水处理、食品、制药、电力及市政等领域。
主要技术参数

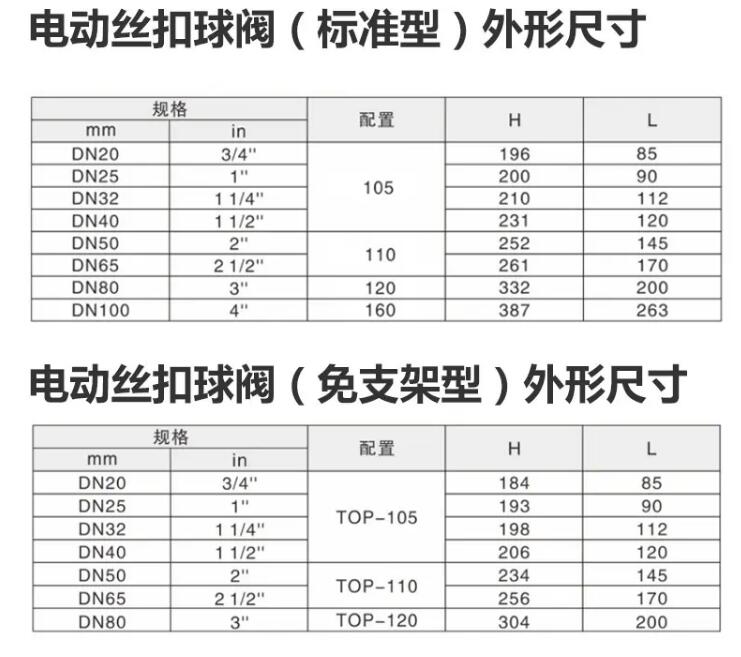

- 公称通径 (DN): 100 mm（对应约4英寸）。
- 连接方式: 主要为内螺纹（如G、NPT等），也可提供对焊或承插焊连接。
- 公称压力 (PN): 常见为1.6、2.5、4.0、6.4 MPa。
- 阀体材质: 常见为不锈钢304、316，碳钢WCB等。
- 密封材质: 通常采用聚四氟乙烯（PTFE）、增强聚四氟乙烯（RTFE）或对位聚苯（PPL），提供可靠的弹性密封。
- 适用温度: 根据密封材料不同，软密封通常适用温度上限为250℃，具体范围可达-29℃至300℃。
- 适用介质: 水、油品、气体、蒸汽、带悬浮颗粒或纤维的粘稠介质等。
-
驱动与控制: 配置一体化电动执行器，内置伺服系统。提供两种主要控制模式：
- 开关型: 实现两位（全开/全闭）控制，带到位指示。
- 调节型: 接收模拟量信号进行比例调节，具有位置反馈功能（如输出4~20mA DC），基本误差±1%，死区可调。
- 泄漏等级: 设计符合国际标准，可实现低泄漏率（如ISO 5208 VI级）。
- 电源: 通常支持AC220V、AC380V或DC24V等。
产品核心特点
- 优异的流通性能: 流体阻力小，流通能力大，特别适合粘稠或含颗粒介质。

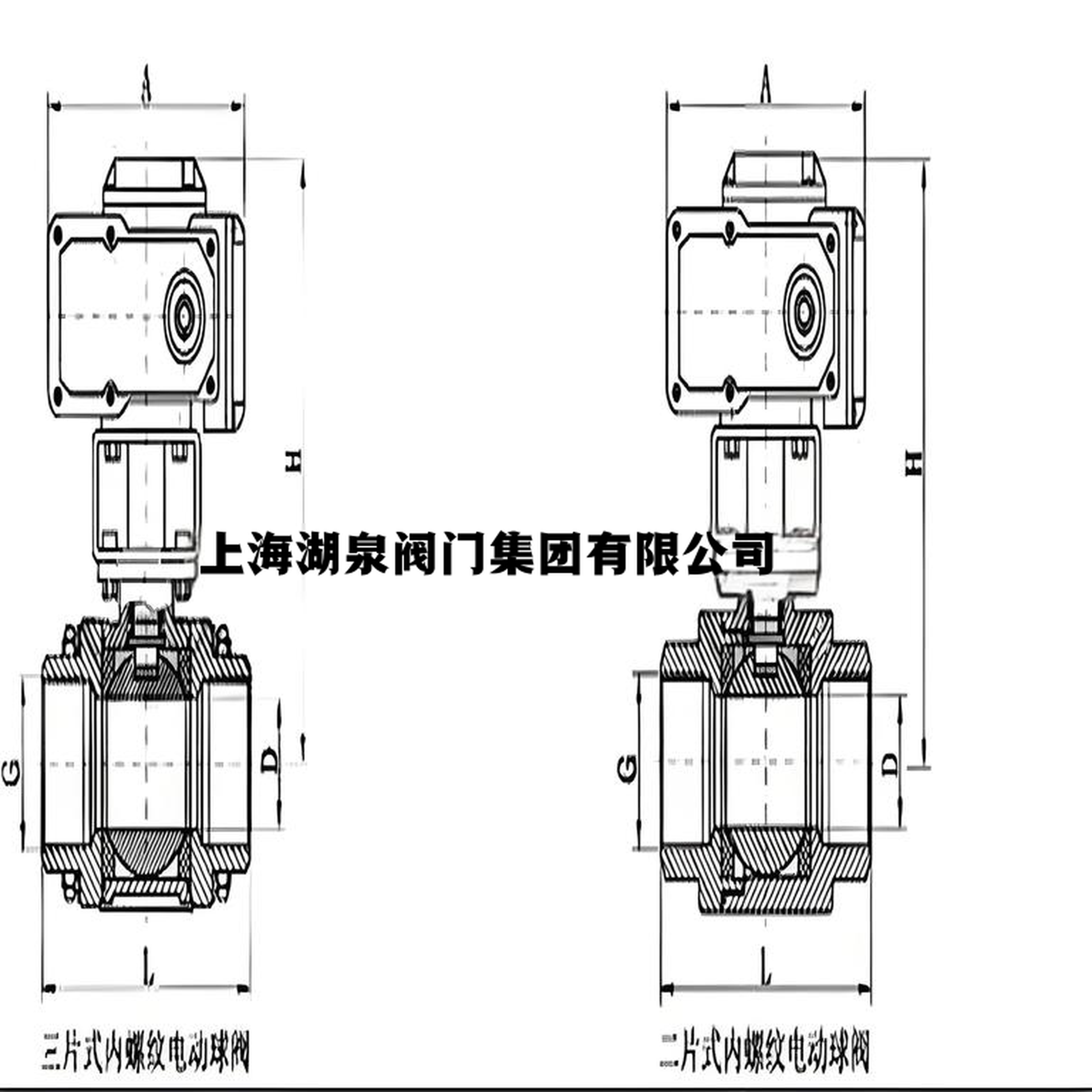

- 结构紧凑可靠: 两片式设计结构简单、体积小、重量轻；阀杆采用下装式倒密封结构，可防止阀腔异常升压时阀杆冲出。
- 密封性能卓越: 密封面材料广泛使用塑料或高性能弹性材料，密封性好，甚至在真空系统中也能应用。
- 操作维护便捷: 90°快速启闭，便于远程控制；密封圈一般为活动设计，拆卸更换方便。
- 自动化集成度高: 电动执行器支持远程控制，响应迅速，提升作业效率与安全性，易于集成到自动控制系统中。
- 使用寿命长: 在全开或全闭时，球体和阀座密封面与介质隔离，减少了密封面侵蚀；高质量的制造工艺保证了长期稳定性。
选型要点
为确保阀门适用，选型时应综合考虑以下因素：
- 操作压力与温度: 根据系统最大工作压力和介质温度选择对应的公称压力等级及耐温范围。
- 管道连接方式: 确认管道接口形式（螺纹规格或焊接类型）以匹配阀门连接端。
- 介质特性: 根据介质化学性质、是否含颗粒等选择合适的阀体及密封材质（如不锈钢316用于腐蚀性介质）。
- 控制要求: 明确是只需开关切断，还是需要进行流量或压力比例调节，以确定选择开关型或调节型执行器。
- 电气规格: 确认现场供电电源电压及所需的控制信号类型。
- 泄漏要求: 根据系统对密封的严格要求，确认软密封或硬密封的适用性。
开关型与调节型功能区分
- 开关型: 主要用于管路介质的完全切断或接通。执行器接收开关指令（如脉冲信号），驱动阀门至全开或全闭位置，并通常配有到位指示灯。适用于只需两位控制的场合。
- 调节型: 用于连续控制介质流量、压力等参数。执行器接收连续的模拟量控制信号（如4~20mA），通过内置的智能控制模块（常含PID调节功能）精确调整球阀开度，实现按比例调节，并实时反馈阀门位置信号。适用于需要精确过程控制的场合。
