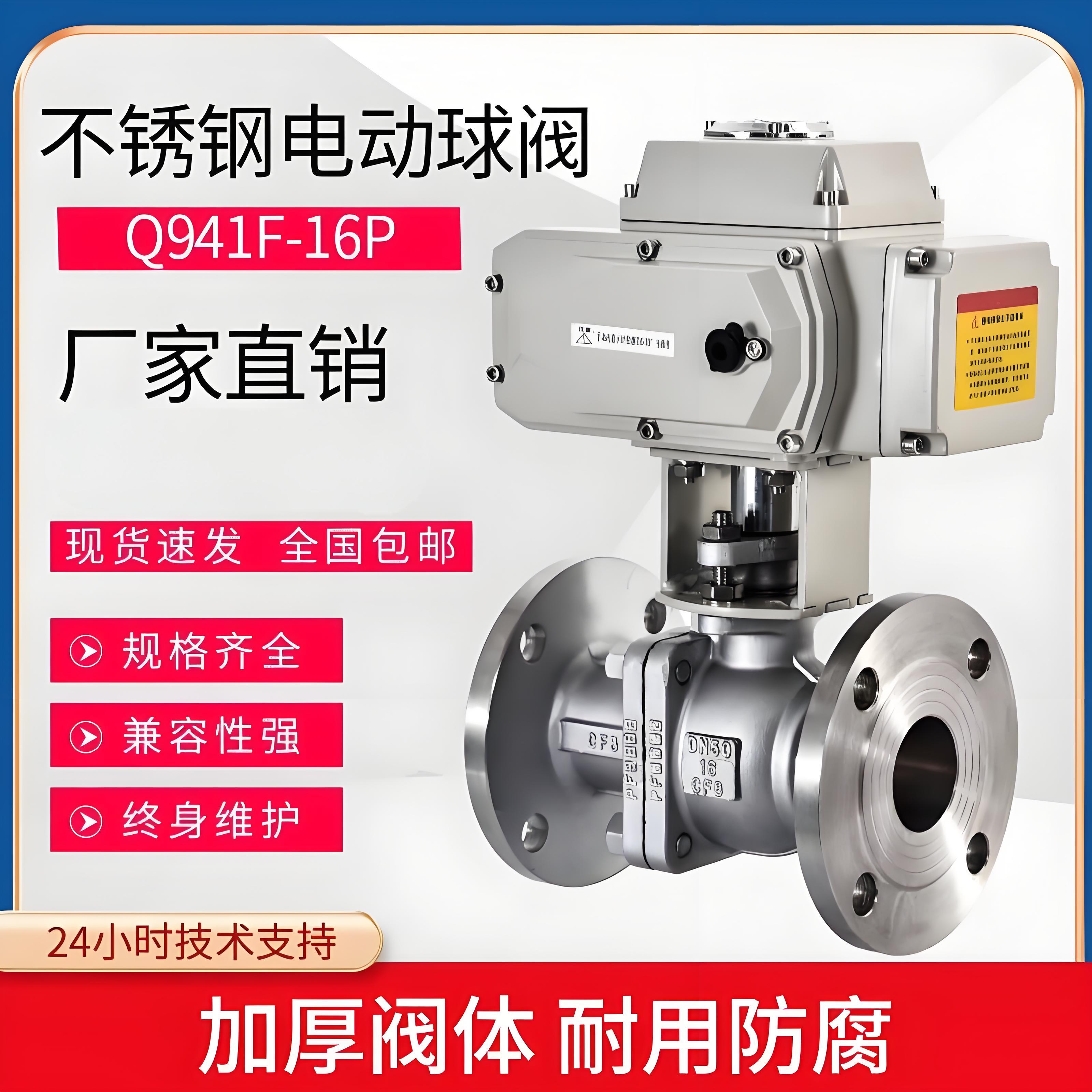

Q941F-16C DN100不锈钢电动法兰球阀是一款采用电动驱动、法兰连接形式的工业阀门，主要用于管道系统中流体介质的远程开关控制。该型号阀门结构紧凑、密封可靠，适用于需要频繁操作、严格切断的自动化场合。
一、 产品概述

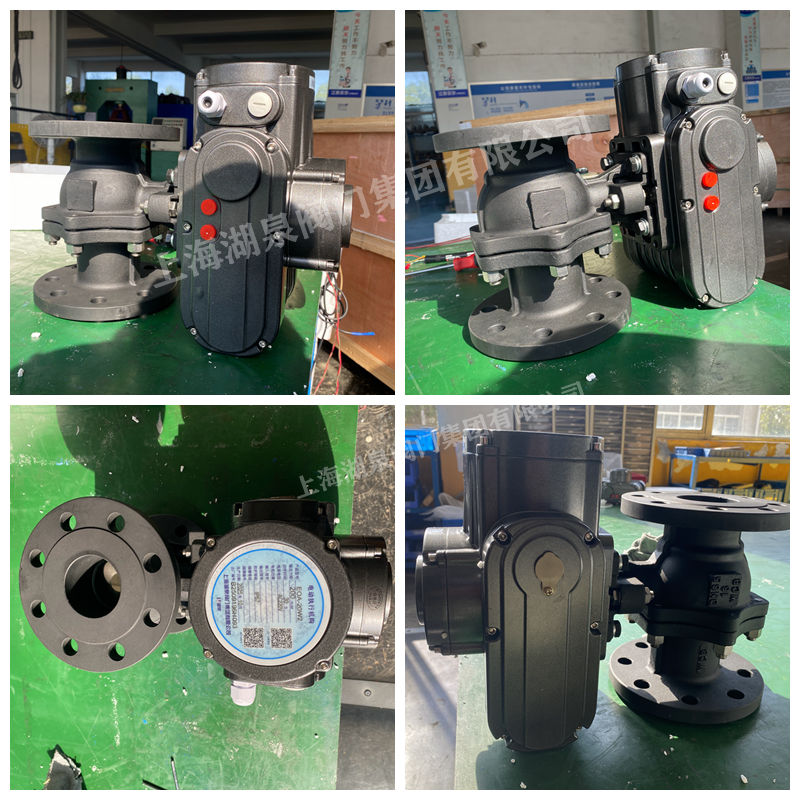

该阀门由电动执行器和浮动球直通式球阀组成，其核心特点是开关型控制功能。电动执行机构内置伺服系统，无需额外配置伺服放大器，可直接接收标准的4-20mA控制信号及220V AC电源，实现阀门的开启与关闭操作。阀体材质为不锈钢（对应型号后缀“C”通常指碳钢或不锈钢系列，具体材质需依据制造商规范），确保了在多种介质环境下的耐腐蚀性。公称压力PN16（1.6MPa），公称通径DN100，适用于水、油品、气体等多种介质。

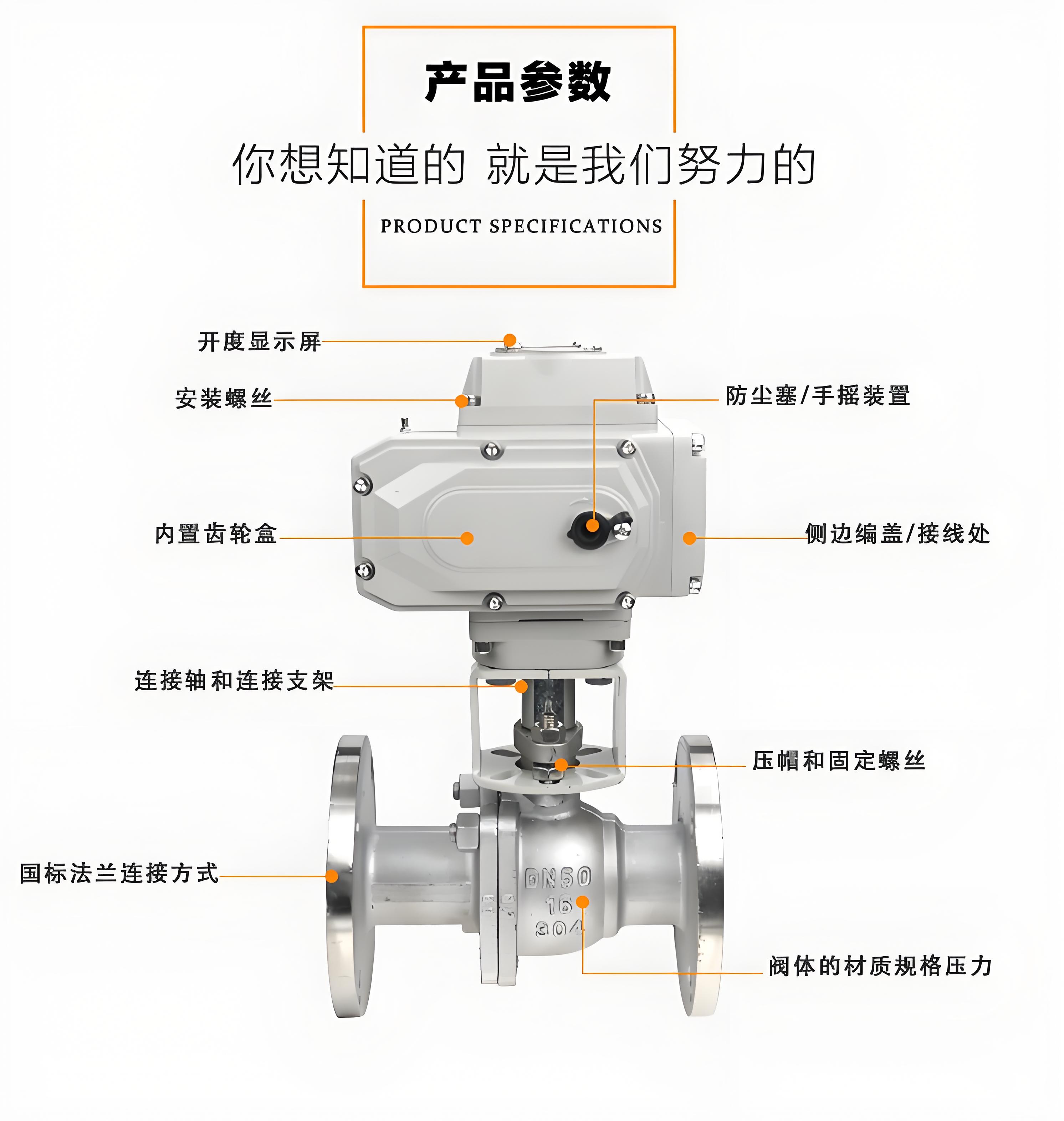

二、 主要结构与工作原理
- 结构特点：采用法兰连接，安装便捷稳固。阀座与法兰端面距离较短，有助于减少管道内的介质残留。 阀门配备防静电装置，在球体、阀杆、阀体之间设置弹簧，可将开关过程中产生的静电导出，保障安全。 采用下装式阀杆设计，并设有阀杆头部凸阶，能有效防止阀杆喷出，即使在极端情况下也能确保密封结构。
- 工作原理：电动执行器驱动阀杆，带动球体进行0~90°的旋转运动。当球体旋转至与管道轴线平行时，阀门全开；旋转至垂直时，阀门全闭。在全开或全闭状态下，球体与阀座的密封面与介质隔离，减少了密封面被介质侵蚀的风险。
- 密封形式：Q941F系列采用软密封，密封面材料为聚四氟乙烯（PTFE）或增强聚四氟乙烯，密封性能优越。 其密封能力随介质压力的增高而增大。 适用温度根据密封材料不同，通常≤180℃（软密封）。
三、 性能优势
- 操作便捷：电动驱动可实现远程自动化控制，部分型号执行器还可配备手轮，在断电情况下进行手动操作。
- 流体阻力小：球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其阻力也相对较小。
- 密封可靠：聚四氟乙烯密封圈具有良好的自润滑性，摩擦损失小，阀门使用寿命长。 阀杆仅作旋转运动而不升降，填料密封不易破坏，密封可靠性高。
- 适用范围广：除适用于常规的水、气体、油品、蒸汽等介质外，也适用于带有悬浮固体颗粒或纤维杂质的介质。
- 维护简便：结构相对简单，维修方便。
四、 主要技术参数
- 型号：Q941F-16C
- 公称通径：DN100
- 公称压力：PN16 (1.6 MPa)
- 连接方式：法兰连接
- 阀体材质：不锈钢（具体牌号如304、316等需根据制造商及工况选择）
- 密封面材料：聚四氟乙烯（PTFE）或增强聚四氟乙烯
- 适用温度：≤150℃ ~ ≤180℃（依据具体密封材料）
- 适用介质：水、油品、气体等
- 驱动方式：电动（开关型）
- 控制信号：4-20mA
- 电源：220V AC
- 设计制造标准：通常遵循GB12237、API 6D、JB/T等国内外相关标准。
五、 应用领域
该阀门广泛应用于石油、化工、冶金、制药、轻工、造纸、电站等行业的自动化控制系统，用于对液体、气体及含纤维杂质介质的通断控制。
