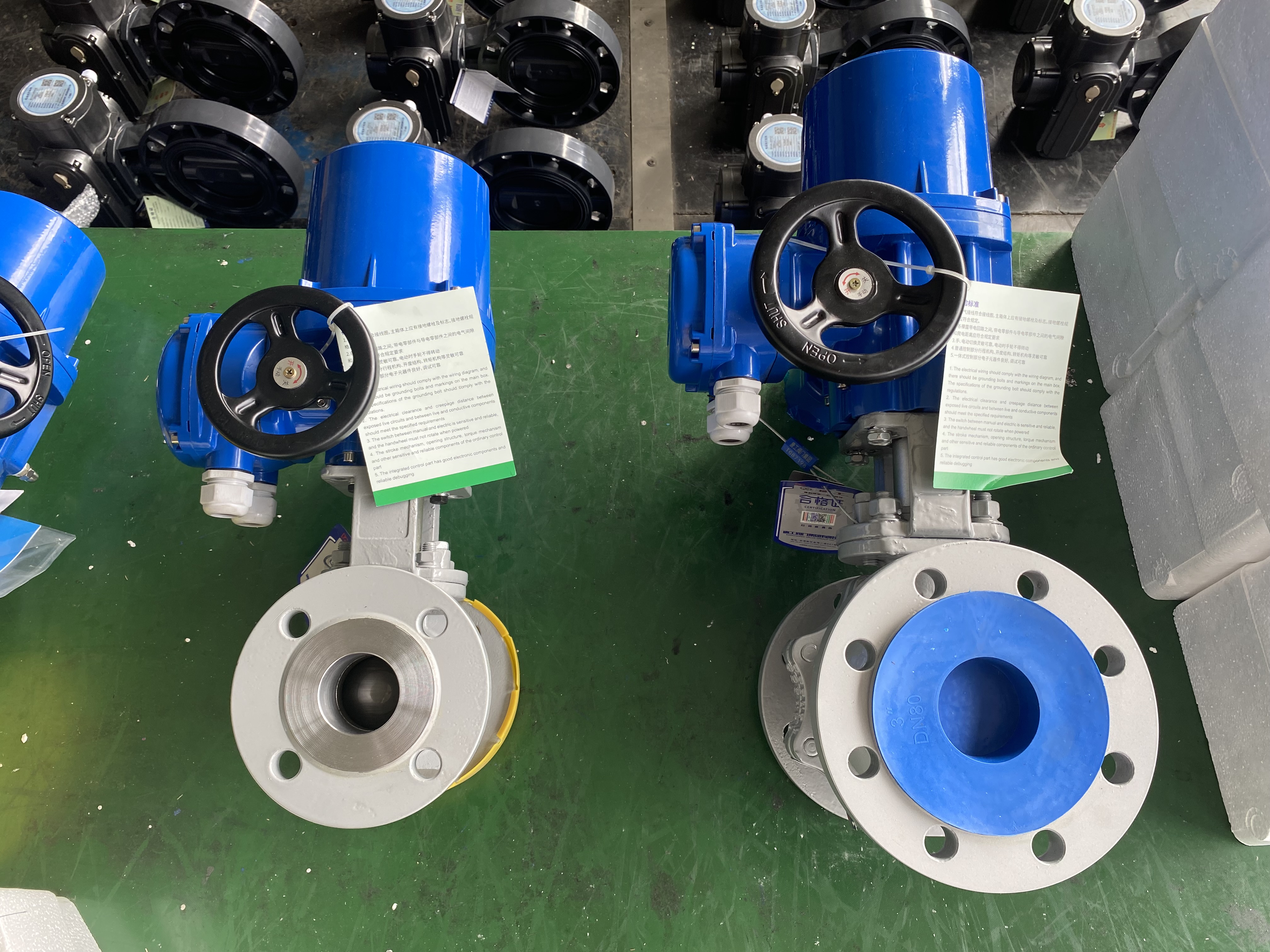

Q941F-16 DN200 不锈钢316材质开关型电动执行器是一款采用电动执行机构控制的工业阀门产品，专用于管道系统中介质的切断或流通控制。 该产品由阀体与电动执行器直连构成，实现远程自动化操作。
产品概述
该电动执行器驱动的阀门型号为 Q941F-16R DN200，核心部件包括不锈钢316材质的阀体与开关型电动执行机构。 产品适用于公称通径 DN200mm 的管道，公称压力为 1.6MPa (16公斤)。 其设计遵循直通式结构，阀体通道与连接管径相等，介质流阻极小。电动执行机构通常接收 220V/380V 电源驱动，支持开关型控制模式，可实现阀门的全开或全关操作。
核心规格与材料
- 型号与规格：产品完整型号为 Q941F-16R，公称通径 DN200mm，压力等级 PN16。
- 阀体材质：主体采用不锈钢316 (对应标准牌号 CF8M)，具有良好的耐腐蚀性能，适用于弱酸碱等介质。
- 关键部件材料：球体通常采用304或316不锈钢；阀杆材料为2Cr13或相应不锈钢；阀座密封圈主要采用聚四氟乙烯 (PTFE) 等弹性材料。
- 连接形式：法兰连接，尺寸可依据国标 GB/T 9113、JB/T 79、HG/T 20592 或 ASME B16.5 等标准。
- 适用工况：工作温度范围为常温至约180℃ (软密封)，适用介质包括水、油品及腐蚀性介质。
产品特点
- 流体阻力小：球阀结构使其成为阀类中流体阻力最小的一种，介质几乎可无损失流过。
- 密封性能优良：采用聚四氟乙烯等材料制成的密封圈，密封能力随介质压力增高而增大，甚至可实现切断。
- 操作平稳可靠：止推轴承减小阀杆摩擦力矩，阀杆只作转动运动而不升降，填料密封不易破坏。
- 安全设计：采用下装式阀杆和凸阶结构防止阀杆喷出；设置防静电弹簧，能将开关过程产生的静电导出。
- 维护方便：装卸维护方便，使用寿命长。
应用领域
该产品适用于要求两位切断的场合，广泛应用于石油、化工、造纸、冶金、污水处理等行业的管道介质控制。 其自动化特性满足了现代工业对高效、可靠流体控制的需求。
安装与注意事项
安装前需取掉法兰端保护盖，并在阀门打开状态下进行冲洗清洁。 安装前应按规定的电信号进行整机测试，合格后方可上线安装，接线需参照电动执行机构线路图。 根据需求，电动执行机构可选配带手轮型号，以便在无电源时进行手动操作。
设计与制造标准
产品的设计与制造遵循多项国家标准和行业规范：
- 设计标准：GB/T 12237、API 608、BS 5351 等。
- 结构长度：参考 GB/T 12221、ASME B16.10。
- 压力试验：依据 GB/T 13927、API 598。
- 法兰连接尺寸：可依据国标 GB/T 9113、JB/T 79、HG/T 20592，或 ASME B16.5 等标准。
