大口径DN250电动不锈钢球阀Q941F-25P是一款采用法兰连接、电动驱动的工业阀门，专用于管道系统中介质的切断与流量调节控制。该阀门结构紧凑，密封性能优越，适用于石油、化工、冶金、制药、造纸、污水处理等领域的自动化系统。
产品概述与型号解析
型号Q941F-25P具有明确的含义：
- Q：代表球阀。
- 9：表示驱动方式为电动。
- 4：表示连接形式为法兰连接。
- 1：表示结构形式为浮动球直通式。
- F：表示阀座密封面材料为氟塑料（PTFE），属于软密封。
- 25：对应公称压力PN25，即工作压力为2.5 MPa。
- P：表示阀体主要材质为不锈钢，通常为304、316或316L等牌号。
核心结构与技术特点

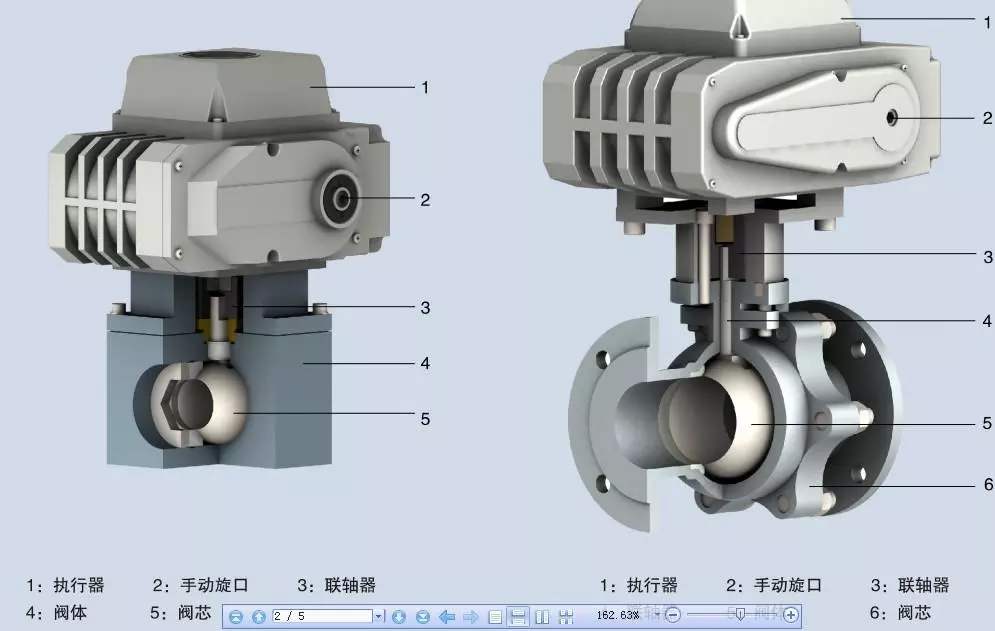

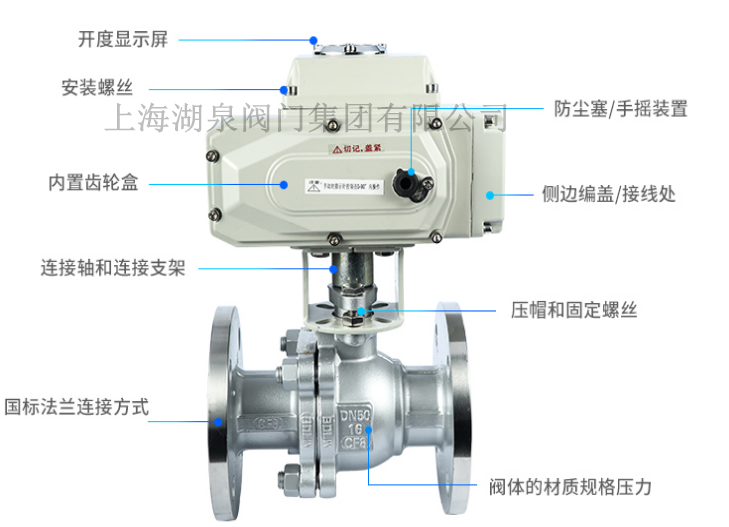

- 结构与驱动：阀门采用浮动球结构，由一体化电动执行器直接驱动。执行器内置伺服系统，可直接接收工业自动化控制系统发出的4-20mA标准信号及220V AC电源，驱动球体进行0~90°旋转，实现精确的启闭或比例调节。
- 材质与密封：阀体采用不锈钢制造，耐腐蚀性强。阀座密封采用聚四氟乙烯（PTFE）等氟塑料，具有良好的自润滑性和密封性能，且密封能力随介质压力增大而增强。此软密封设计适用于水、蒸汽、油品、气体及硝酸类等介质。
- 安全设计：阀门具备防静电功能，在球体、阀杆、阀体间设置弹簧以导出开关过程产生的静电。采用下装式阀杆和阀杆头部凸阶结构，防止阀杆喷出，即使在火灾导致密封破坏时，凸阶与阀体也能形成金属接触，确保安全。
- 性能优势：相比同类阀门，其阀座与法兰端面距离短，减少了介质残留。流体阻力小，流通能力大。止推轴承设计降低了阀杆摩擦力矩，使操作长期平稳灵活。部分产品采用DDS开关调试技术，简化了安装调试流程。
关键性能参数
- 公称通径：DN250（对应英寸为8″）。
- 公称压力：PN25（2.5 MPa）。
- 适用温度：依据软密封（氟塑料）特性，通常可达200℃或更高（具体取决于密封材料）。
- 适用介质：水、蒸汽、油品、气体、硝酸类腐蚀性介质等。
- 连接标准：法兰尺寸遵循JB/T74～90、GB9112～9131、ANSI B16.5、JIS B2212等多种国内外标准。
- 设计与检验标准：遵循GB12237-89、API 608、API 6D、BS5351等设计与制造标准，以及JB/T 9092、API 598等检验与试验标准。
应用领域
该阀门特别适用于需要频繁操作、严格密封、两位切断或流量调节的场合。广泛应用于化工、石化、石油、造纸、电力、制药、给排水、市政、食品加工等行业的管道自动控制系统。除常规介质外，也适用于控制含有纤维杂质或具有一定粘度的流体。
结构连接尺寸（参考）
对于DN250口径的Q941F-25P型号，其主要法兰连接尺寸（单位：mm）参考如下：
- 结构长度 (L)：400
- 法兰外径 (D)：360
- 螺栓孔中心圆直径 (K)：310
- 法兰内径 (D1)：274
- 螺栓孔数量与直径 (n-Φd)：12-Φ26
- 法兰厚度 (b)：30
-
密封面高度 (f)：3
（注：具体尺寸可能因制造商及标准略有差异，应以产品实际图纸为准。）
