风光互补物联网无线控制电动阀D941X-10/16 DN100

一、 产品型号与核心构成

• ‌型号解析‌：“D”代表蝶阀，“9”代表电动驱动，“4”代表法兰连接，“1X”代表中线结构软密封设计；“10/16”表示公称压力为PN1.0MPa和PN1.6MPa；“DN100”表示公称通径为100毫米 ‌。
• ‌核心构成‌：该产品以D941X型电动法兰软密封蝶阀为基础平台，集成风光互补发电单元与4G物联网控制模块，升级为一套完整的远程智能控制系统 ‌。

二、 主要技术特性与功能

1. ‌阀门主体性能‌

   • ‌结构与适用性‌：采用垂直板式、直通式、法兰连接的单向流动蝶阀结构。适用于水、空气以及粘稠、含颗粒及纤维等介质，工作温度≤80℃，设计符合GB/T12238标准 ‌。
   • ‌驱动与兼容‌：电动执行器支持AC220V、AC380V、DC24V等多种电源输入及4-20mA控制信号，输出力矩满足DN100规格要求 ‌。

2. ‌风光互补供电系统‌

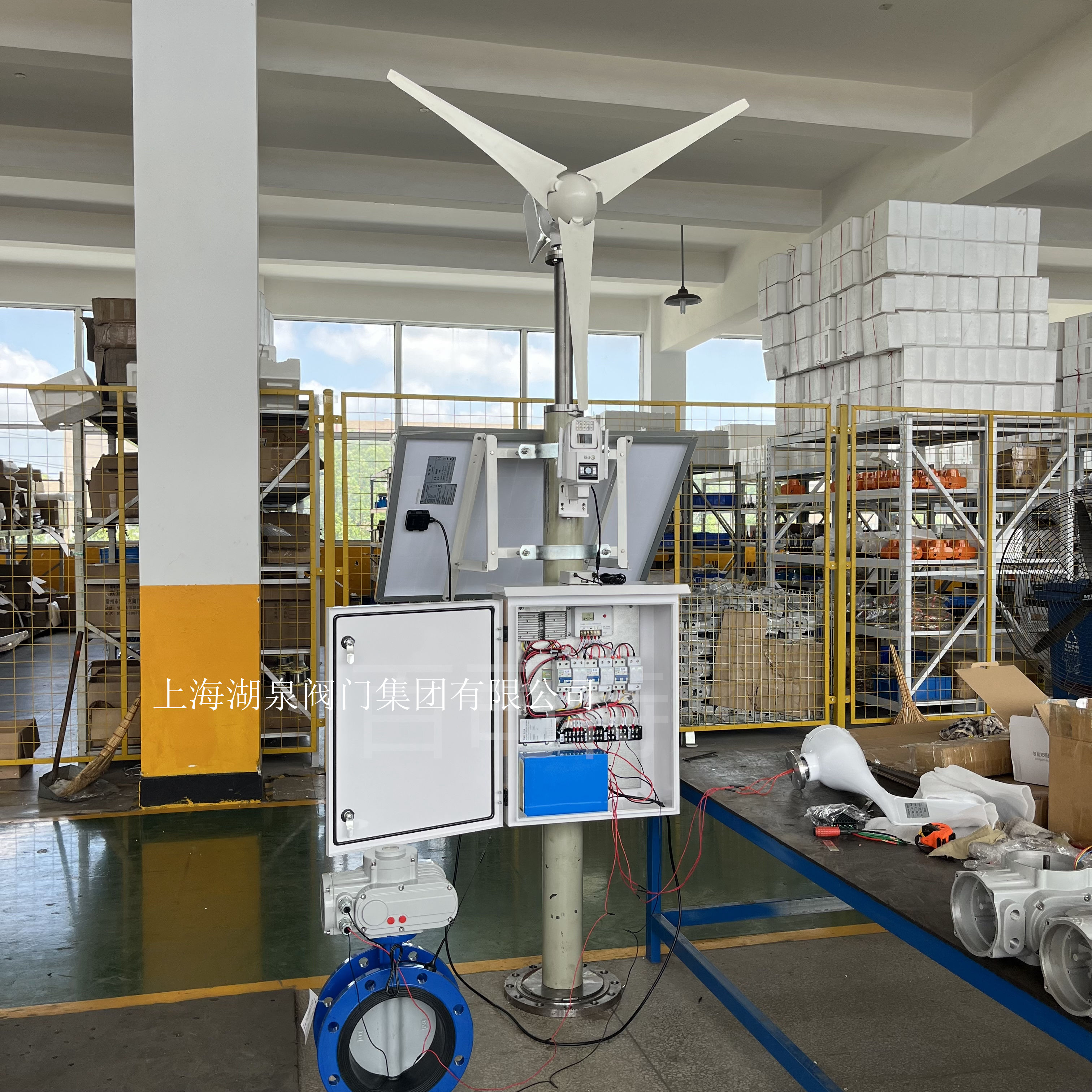

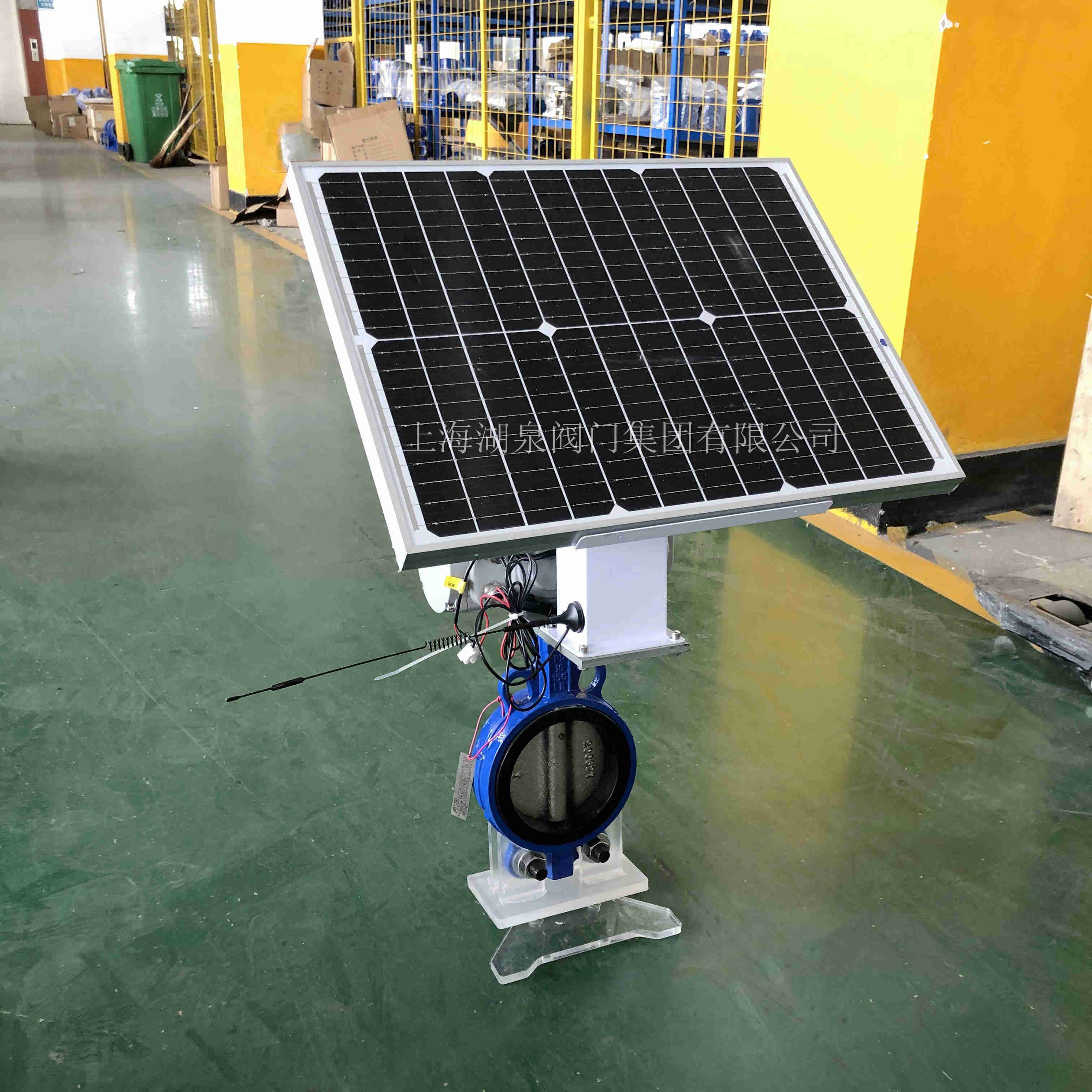

   • ‌系统构成‌：集成太阳能光伏板与小型风力发电机，构成混合可再生能源供电系统。
   • ‌核心优势‌：为阀门执行器及物联网模块提供持续稳定的电力，显著降低对外部电网依赖，确保在阴雨或无风天气下设备仍能维持基本运行与待机，实现了在偏远地区的能源自给 ‌。

3. ‌4G物联网远程控制系统‌

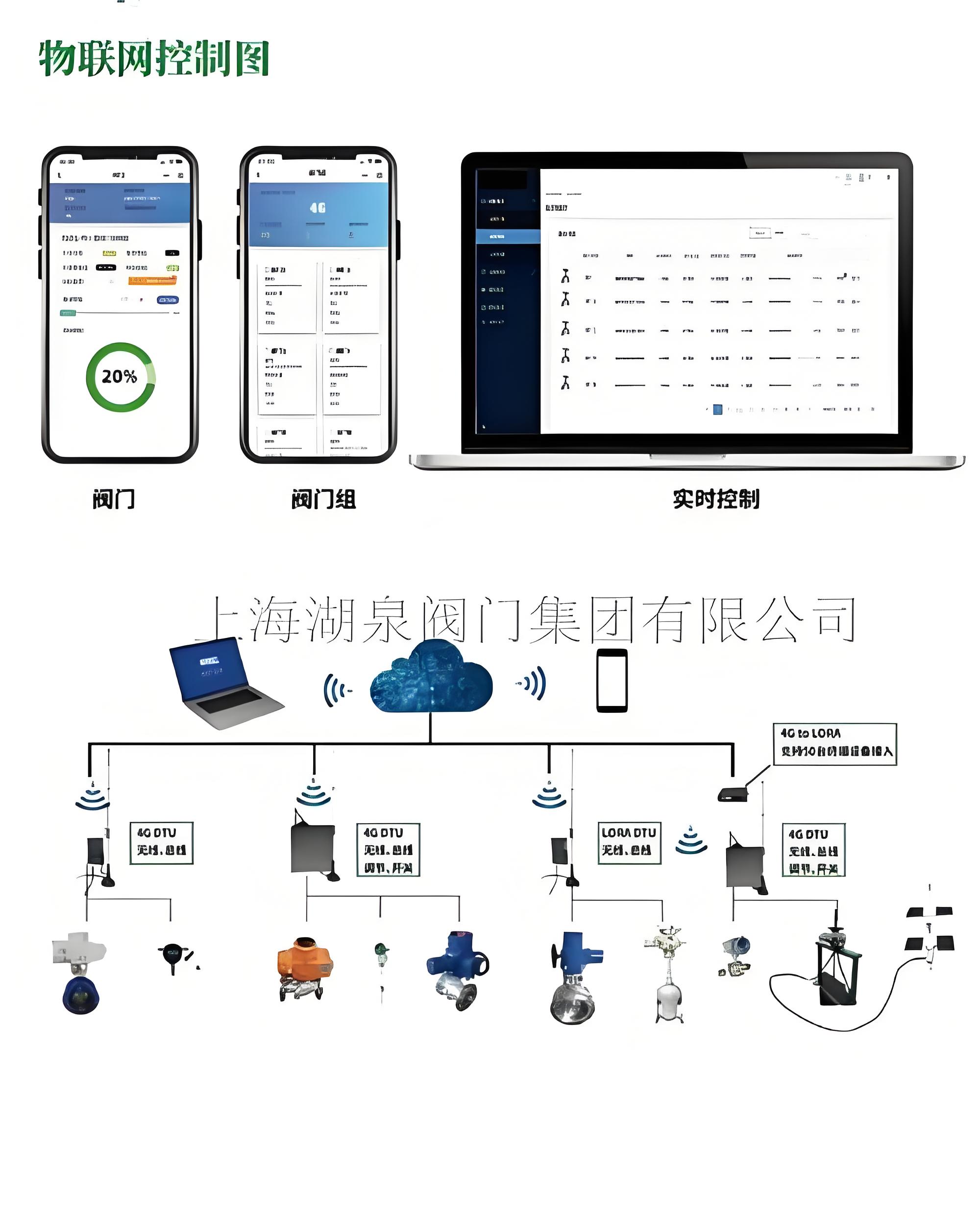

   • ‌控制方式‌：内置4G物联网模块，用户可通过专用手机APP或Web平台，在全球任何有4G网络覆盖的地方进行实时操控 ‌。
   • ‌核心功能‌：
     • ‌远程操控‌：实现阀门的开启、关闭及开度调节。
     • ‌状态监控‌：实时显示阀门开关状态、开度百分比、报警信息等。
     • ‌定时任务‌：可预设自动开关时间表，实现全自动灌溉循环。
     • ‌数据管理‌：记录阀门操作历史、运行时长等数据，支持多用户权限管理与异常报警推送 ‌。

三、 应用场景与核心优势

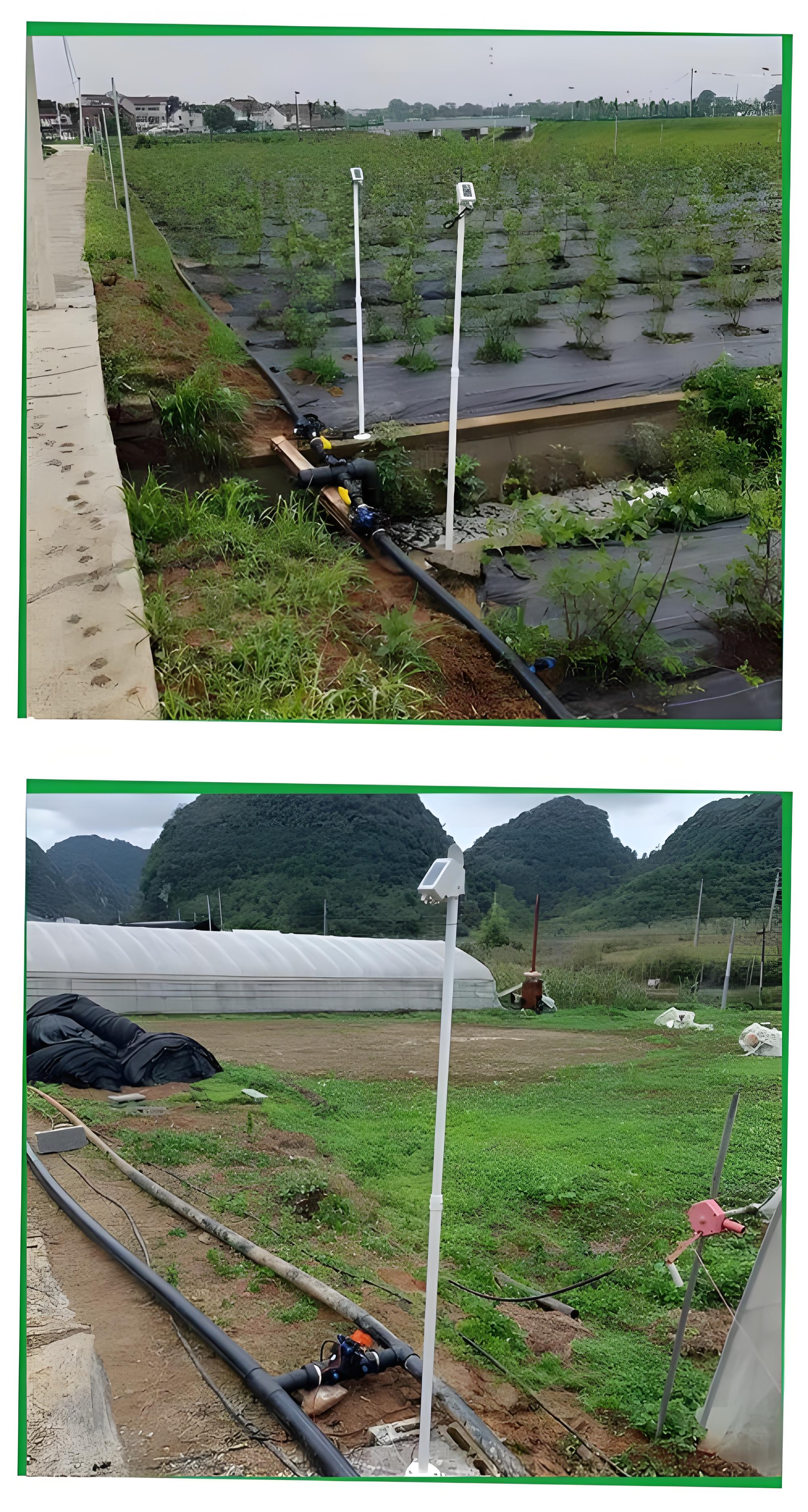

• ‌主要应用领域‌：农田智能灌溉、园林绿化喷灌、偏远地区供水管网、环保工程水处理等场景 ‌。
• ‌核心优势‌：
  • ‌部署灵活‌：摆脱对固定电源和有线网络的依赖，可在任何地点快速安装。
  • ‌操作便捷‌：通过手机APP实现“随时随地”控制，提升管理效率，降低人工成本。
  • ‌运行可靠‌：风光互补供电提供稳定能源，4G网络通信广泛可靠，阀门本体密封性与耐用性良好 ‌。
  • ‌智能自动化‌：支持定时控制、联动控制与数据反馈，易于融入更大的智慧农业或物联网管理系统 ‌。

四、 选型与使用参考

• ‌功耗参考‌：对于DN100规格，其电动执行器额定功率约为25W，额定电流约为0.5A ‌。
• ‌选型注意‌：需根据现场介质的压力、温度、腐蚀性等工况，确认阀体材质（如铸铁或不锈钢）及密封材料的适用性。同时，应评估安装地的日照与风力资源，以确保风光互补供电系统能满足设备功耗需求 ‌。
• ‌安装与维护‌：安装时无需额外加工，可替代闸阀与止回阀组合使用 ‌。户外使用时建议为电动执行机构外加防护盖，防止老化；需确保输入电压和接线正确，禁止超负荷使用 ‌。
