DN150风光互补物联网电动球阀（型号Q941F-16C）是一款融合了智能物联网技术与风光互补供电系统的工业阀门。它基于Q941F电动球阀标准结构，通过集成物联网模块与可再生能源供电方案，实现了对流体管道系统更为高效、灵活、环保的远程控制与自动化管理。以下是对该产品的详细介绍。
一、产品概述与型号解析
Q941F-16C DN150电动球阀是一种法兰连接的浮动直通式电动球阀。
-
型号解析：
- Q：代表阀门类型为球阀。
- 9：代表驱动方式为电动。
- 4：代表连接方式为法兰连接。
- 1：代表结构形式为浮动直通式。
- F：代表密封面材料为聚四氟乙烯（PTFE）。
- 16：代表公称压力为1.6MPa（即16公斤）。
- C：代表阀体材质为铸钢（WCB）。
- DN150：指阀门的公称通径为150毫米。
- 风光互补物联网：指该产品集成了风光互补供电系统（利用太阳能与风能发电）和物联网无线通信与控制模块。
二、核心结构与工作原理
该阀门由两部分核心组件构成：法兰铸钢球阀与智能电动执行器。
- 阀门本体：采用硅溶胶铸造的碳钢（WCB）阀体，球体为浮动式结构。旋转90°即可实现全开或全关，流通阻力小，物料滞留少。
- 电动执行器：通常采用内置伺服系统的精小型电动执行器（如GY、UNIC、PSQ、HQ等系列），无需额外配置伺服放大器。执行器直接接收控制信号（如4-20mA）和电源，驱动球体进行0-90°旋转，完成启闭或比例调节动作。
-

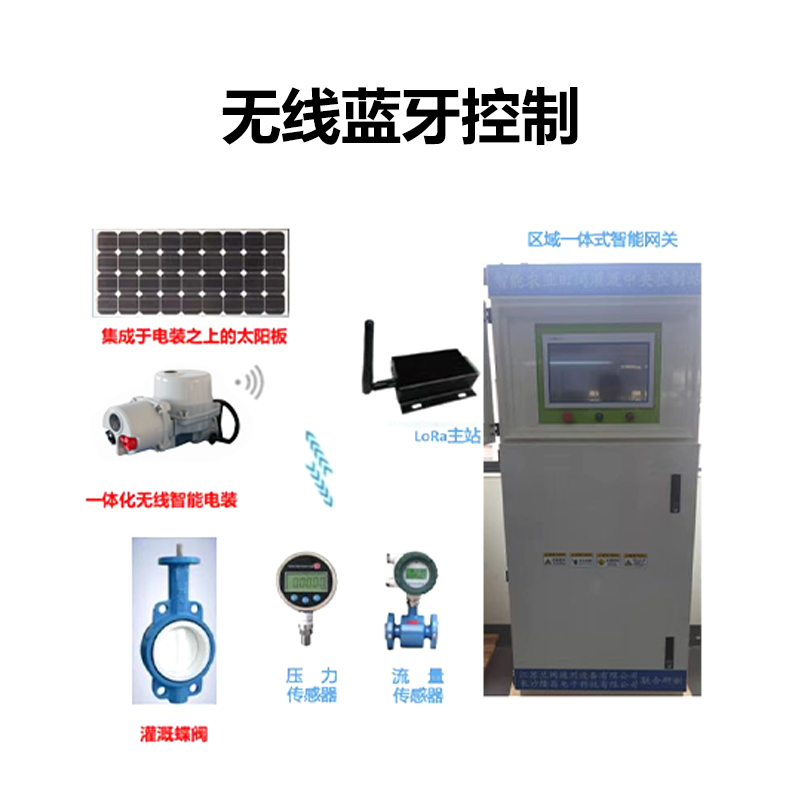

物联网与风光互补集成：在标准电动执行器基础上，集成了物联网控制模块与风光互补供电单元。

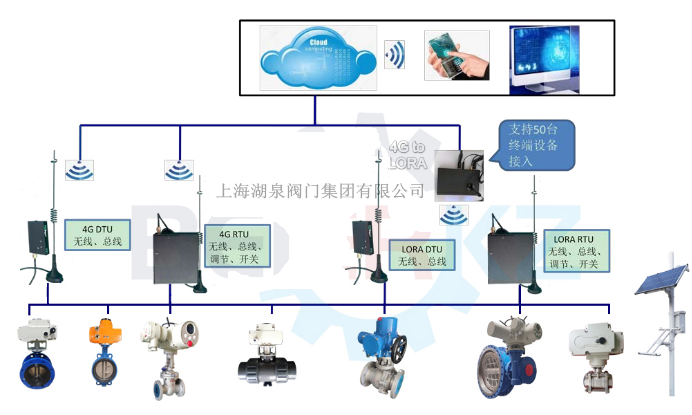

- 物联网模块：支持4G/WiFi/NB-IoT等无线通信协议，实现云端远程控制、实时状态监测与数据采集。6模块通常支持RS485/Modbus等通讯协议。

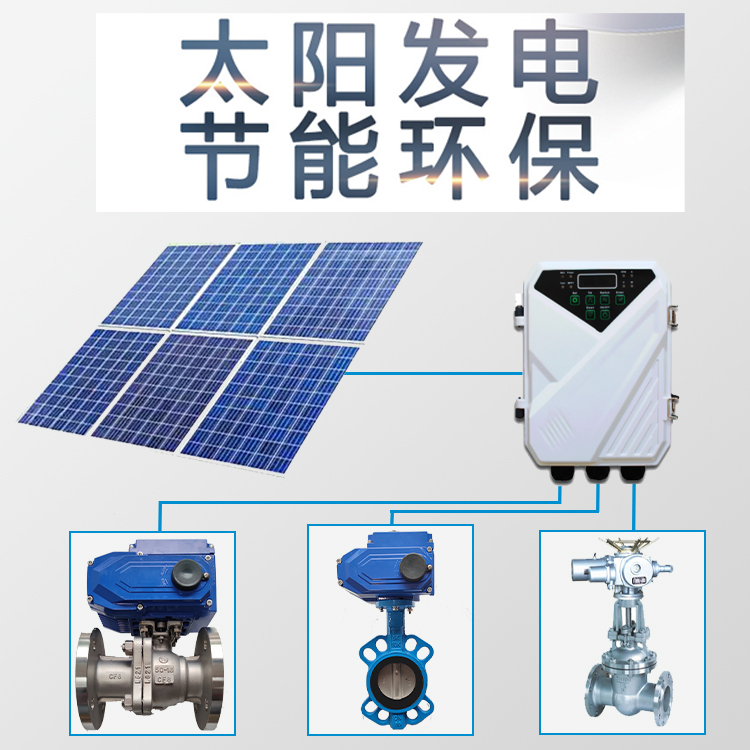

- 风光互补供电：结合太阳能和风能发电系统为阀门供电，特别适用于无稳定电网或野外偏远地区的应用场景，支持能源管理，待机功耗低。
三、主要性能参数
- 公称通径：DN150。
- 公称压力：PN16 (1.6MPa)。
- 适用介质：水、石油、天然气、蒸汽、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质及含纤维杂质的介质等。
-
介质温度：
- 软密封型（PTFE）：-40℃ ~ +180℃。2 常规软密封适用温度可达150℃。
- 高温型（金属密封）：可达-40℃ ~ +350℃或更高。
- 泄漏量：符合ANSI B16.104 5级标准，泄漏量极低。
- 电源与控制：执行器通常输入220V AC电源及4-20mA控制信号。 物联网模块可能支持DC24V/AC220V/AC380V等多种电源电压。
- 连接标准：底部安装符合ISO5211标准，便于执行器安装。
四、关键功能与特点

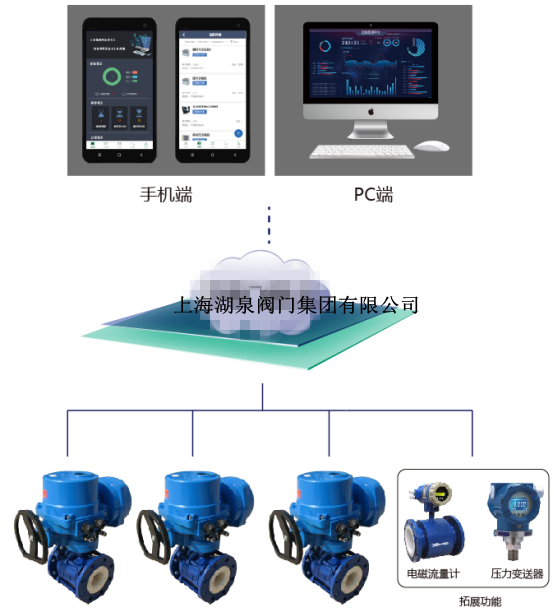

- 智能远程控制：通过物联网平台，可实现阀门状态的远程监控、启闭控制、参数调节与自动化逻辑管理，极大提升了管理效率与响应速度。
- 可再生能源供电：风光互补供电系统使其能部署在电网覆盖不便的区域，降低了布线成本与长期运行能耗，增强了系统的环境适应性与可持续性。
- 高可靠性密封：采用PTFE（聚四氟乙烯）密封圈，密封性能优良，适用于严格要求密封的场合。具备防火与防静电结构设计，在极端情况下能提供安全保障。
- 结构紧凑高效：阀门整体结构紧凑，体积小，重量轻，阀座与法兰端面距离近，减少了介质残留，便于管道安装与维护。
- 实时监测与诊断：物联网模块可集成压力、流量、温度传感器，实现数据实时采集与上传（精度可达±0.5%），并具备故障诊断功能，能识别阀门卡阻、电机过载等多种异常状态。
- 广泛适用性：阀门流向可任意，可调范围广，能处理高粘度、带纤维和颗粒的介质，适用于切断与调节场合。
五、典型应用领域
DN150风光互补物联网电动球阀 (Q941F-16C) 特别适用于需要远程自动化控制、且供电条件受限或追求绿色能源的工业场景，包括：
- 油气输送：远程控制天然气、石油管道输送，尤其在野外管线。
- 智慧供热系统：用于区域供热管网的分段控制与热量调节。
- 环保与水务：应用于污水处理、水源调度等自动化系统。
- 化工与冶金：控制各类腐蚀性或特殊介质的生产流程。

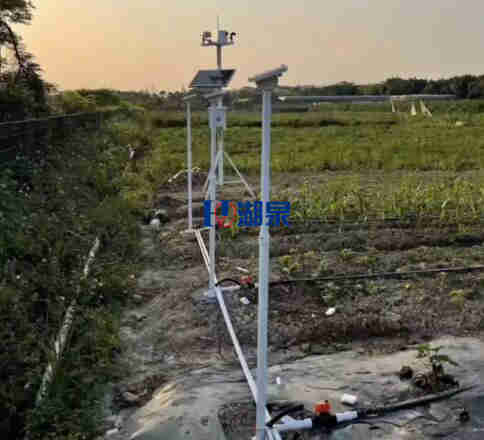

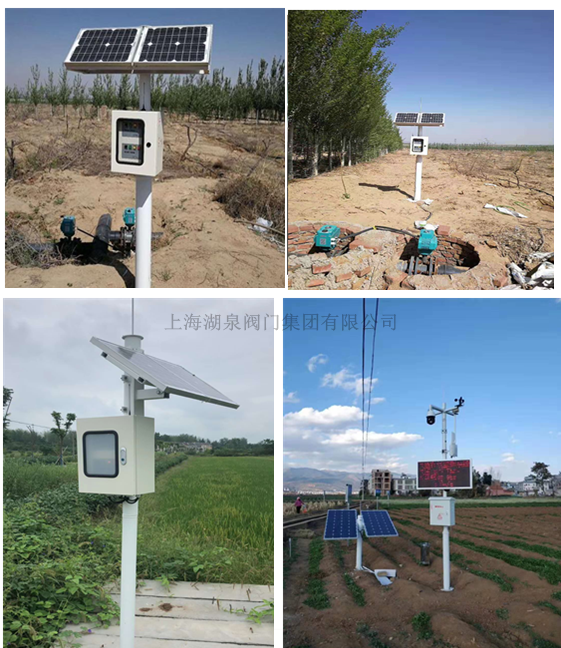

- 新能源与偏远设施：风光互补供电使其非常适合太阳能电站、风力发电场配套、山区灌溉、边境管线等无稳定电网或强调环保的应用场景。
六、选型与注意事项
在选择该产品时，需重点关注：
- 介质兼容性：确认介质类型、温度与阀门密封材料（PTFE或金属密封）的匹配性。
- 通信与协议：明确物联网模块支持的通信协议（如4G、NB-IoT、Modbus）是否与现有控制系统兼容。
- 供电与环境：评估现场风光资源是否满足供电需求，以及极端气候对供电单元的影响。
- 执行器类型：根据需求选择开关型或调节型执行器。
- 防爆要求：若应用于易燃易爆环境，需确认产品是否具备相应的防爆认证与结构。
综上所述，DN150风光互补物联网电动球阀 (Q941F-16C) 是一款集传统阀门可靠性、电动控制精确性、物联网智能性与风光互补环保性于一体的创新型工业控制设备，代表了流体控制领域向智能化、网络化、绿色化发展的前沿方向。
