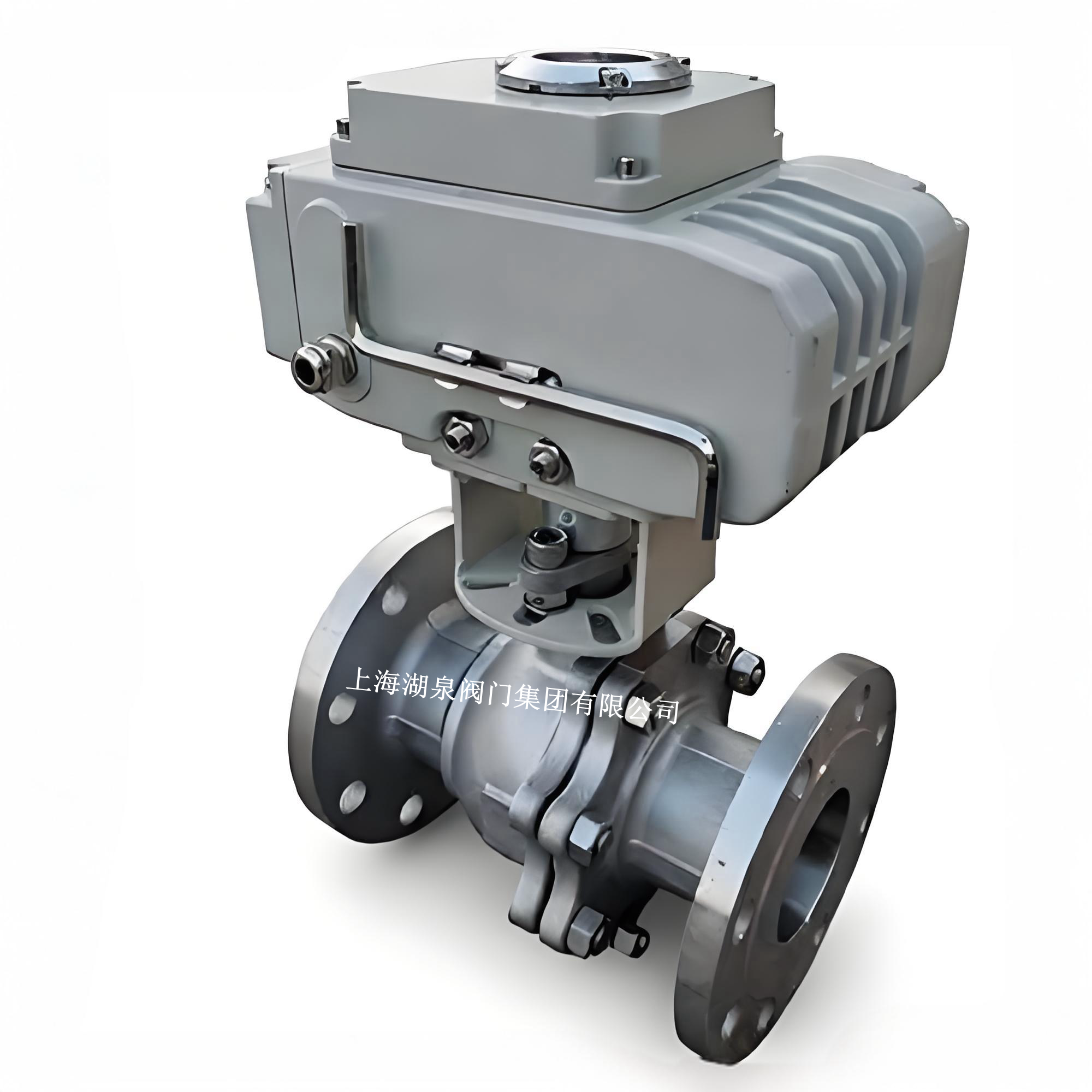

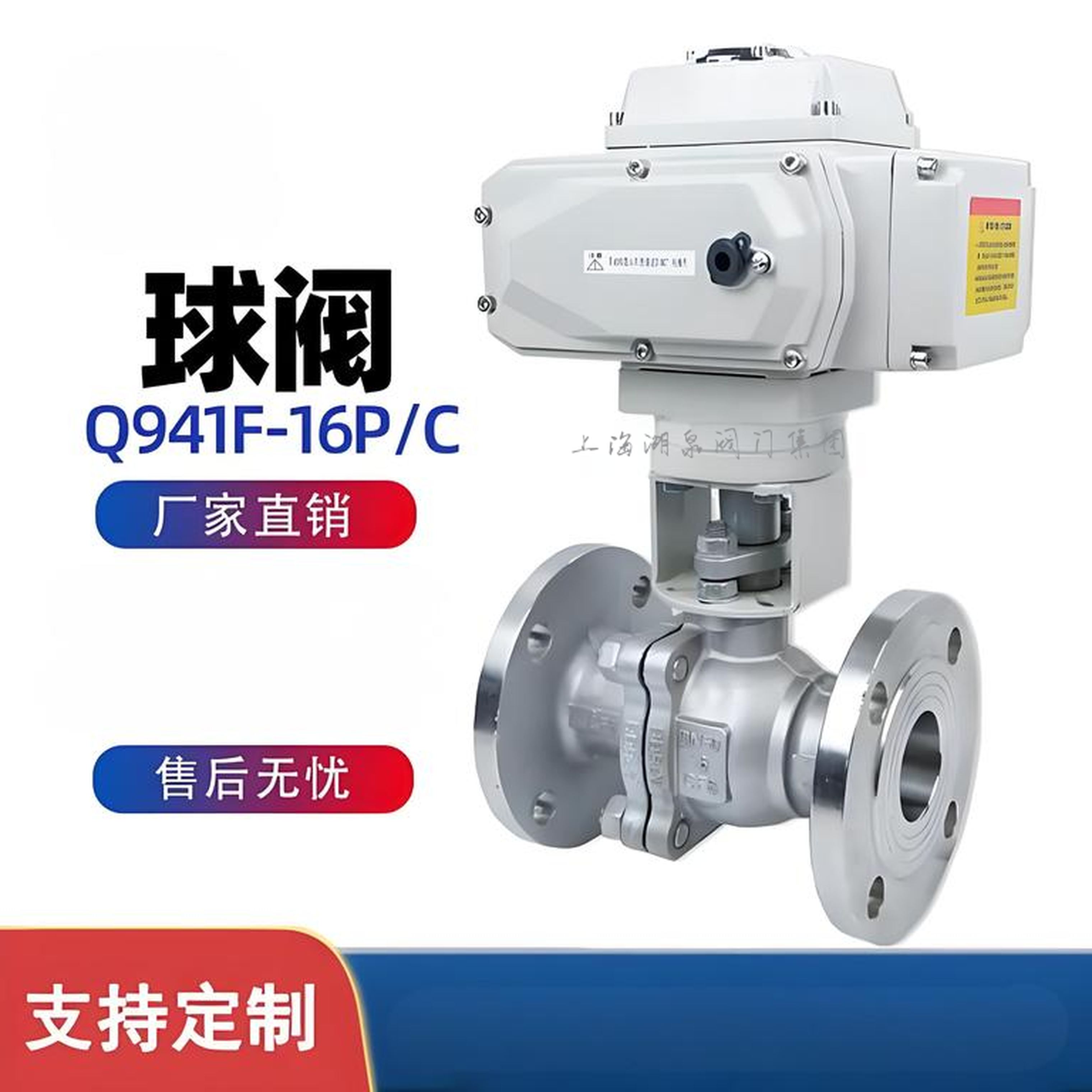

Q941F-16电动球阀是一款采用一体化直连设计的工业自动化阀门,专为管道系统中流体的通断与精确流量调节而设计。该产品结合了高性能球阀与智能电动执行器,适用于需要远程控制或自动控制的严苛工业环境。

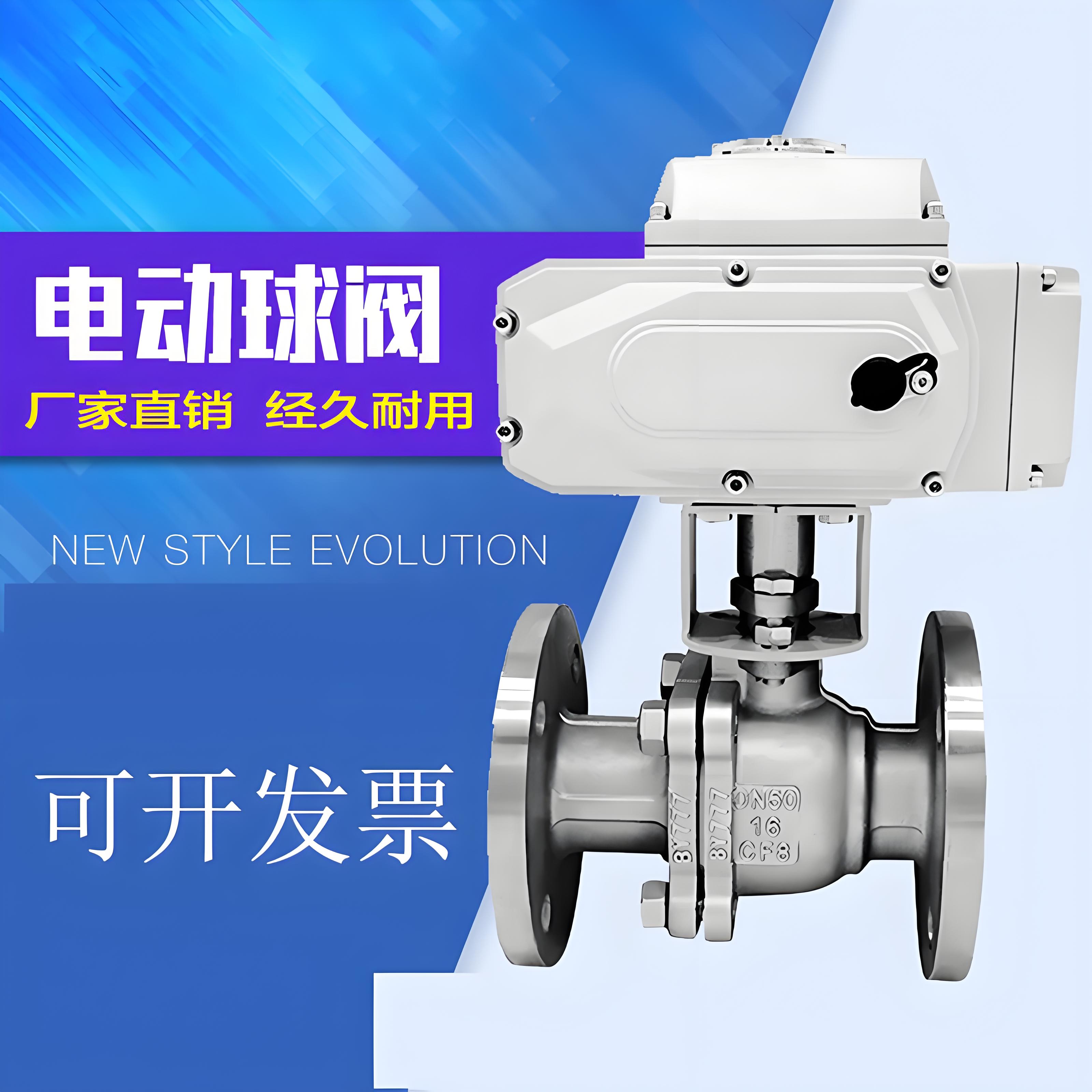

一、 产品概述与核心规格
- 产品型号:Q941F-16。其中“Q”代表球阀,“9”代表电动驱动,“4”代表法兰连接,“1”代表直通式浮动球结构,“F”代表阀座密封面材料为氟塑料(聚四氟乙烯PTFE),“16”代表公称压力为PN16(1.6MPa)。
- 公称通径:DN50。
- 驱动电源:标准配置为AC220V单相交流电源。
- 连接方式:法兰连接,符合GB/T、JB/T、HG/T或ASME等标准。
- 阀体结构:浮动球直通式设计,旋转90°即可实现全开或全关,操作简便迅速。

二、 核心组成部分与特性
-

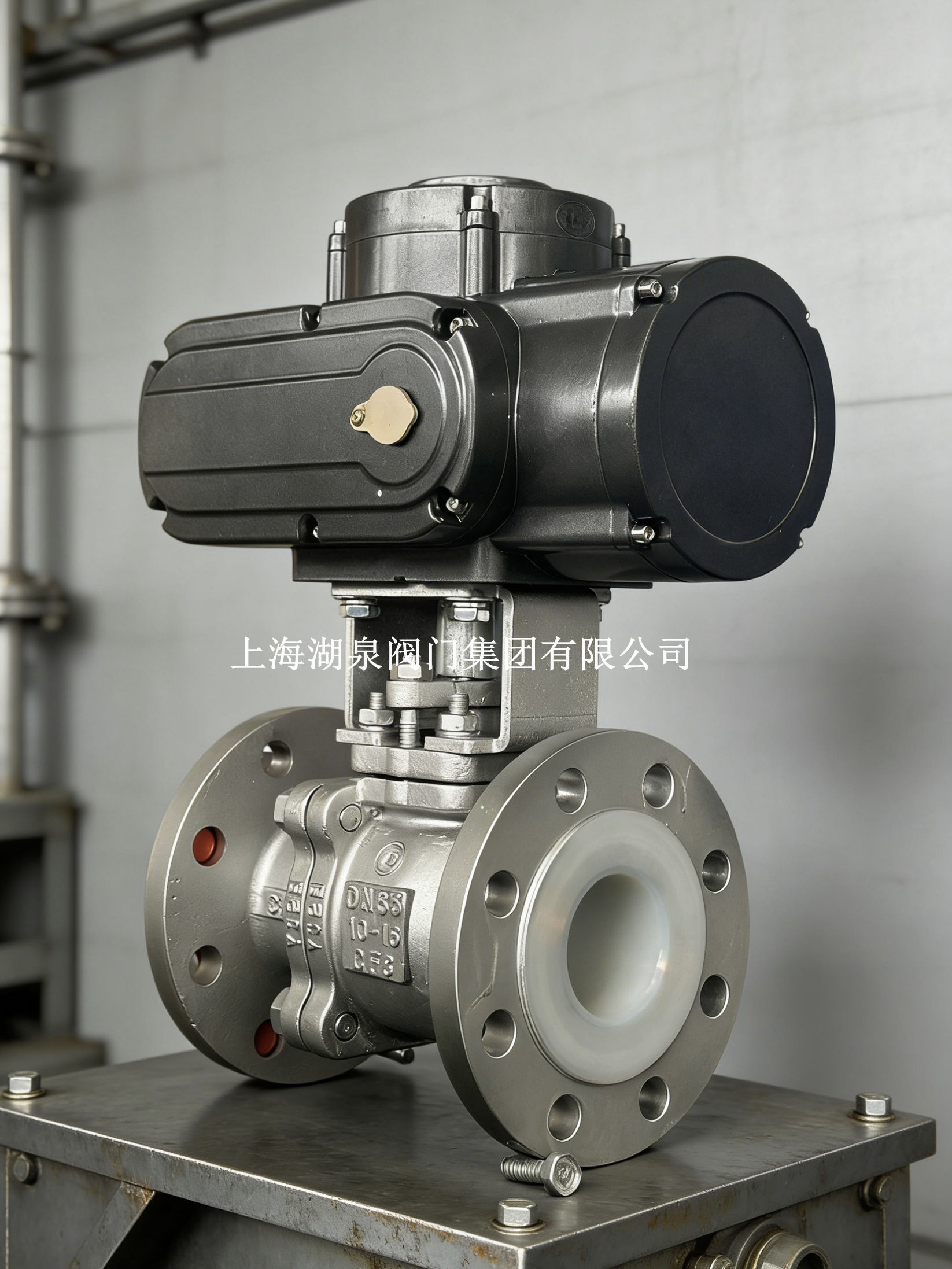

阀体部分:
- 阀体材质:通常采用碳素钢(WCB)、不锈钢(CF8/304、CF8M/316)或合金钢,可根据介质腐蚀性选择。
- 密封设计:采用PTFE或增强PTFE阀座密封,确保优异的密封性能,泄漏等级高。阀门具备防静电功能,通过弹簧将操作中产生的静电导出。
- 安全结构:采用下装式阀杆设计,配有防喷出结构,提高了使用安全性。
-

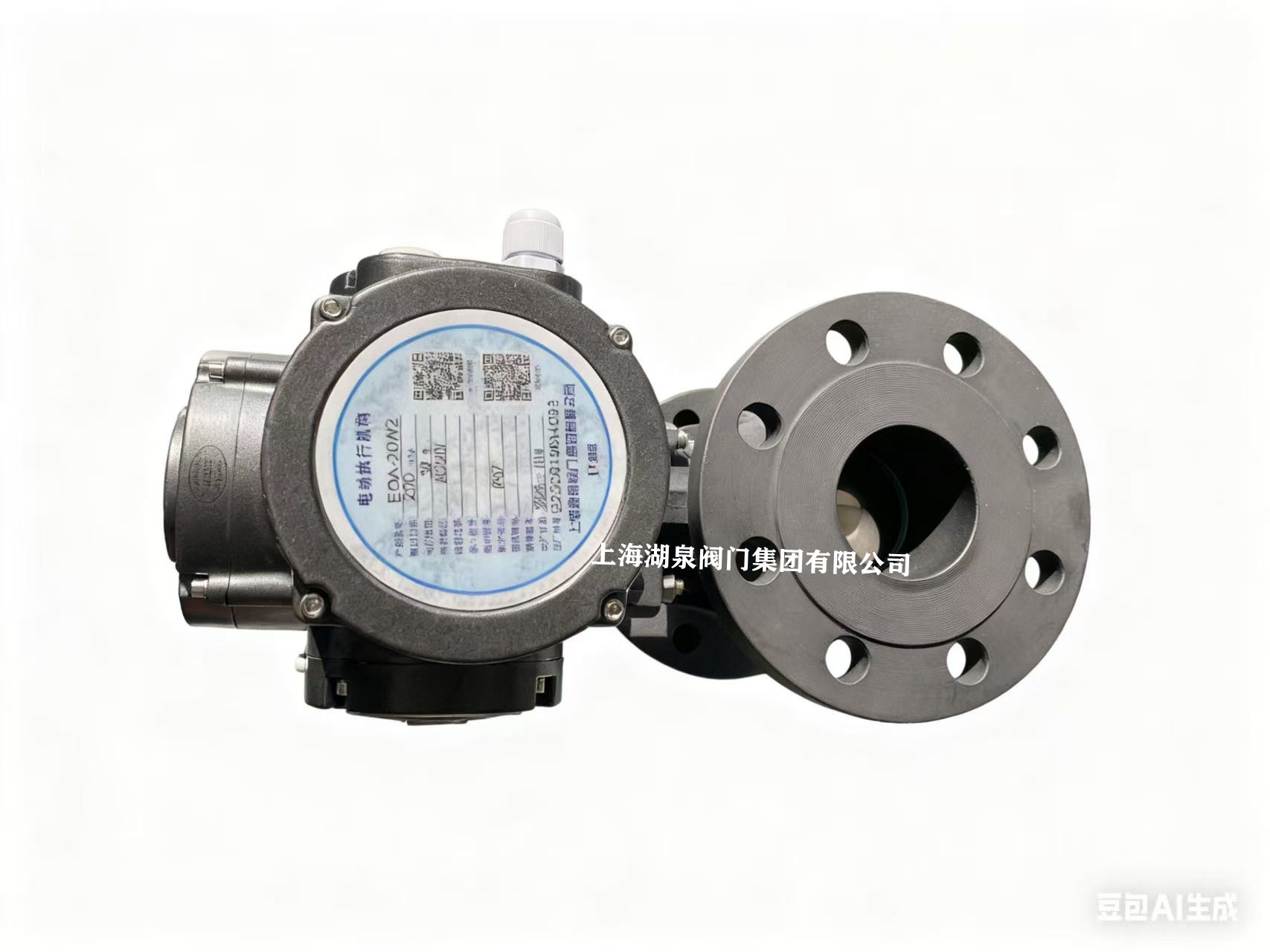

电动执行器部分:
- 控制方式:内置伺服系统的一体化智能执行器,无需外配伺服放大器。
- 信号输入:可直接接收4-20mA标准控制信号或1-5VDC信号,实现对阀门开度的连续比例调节。
- 核心功能:具备行程控制、力矩保护、信号反馈等功能。定位精度高,启停迅速平稳,并具有抗干扰、抗浪涌电压能力。
- 可选配置:除标准型外,可提供调节型(智能型)以实现精确流量控制,以及ExdⅡBT4等级的防爆型,适用于易燃易爆环境。

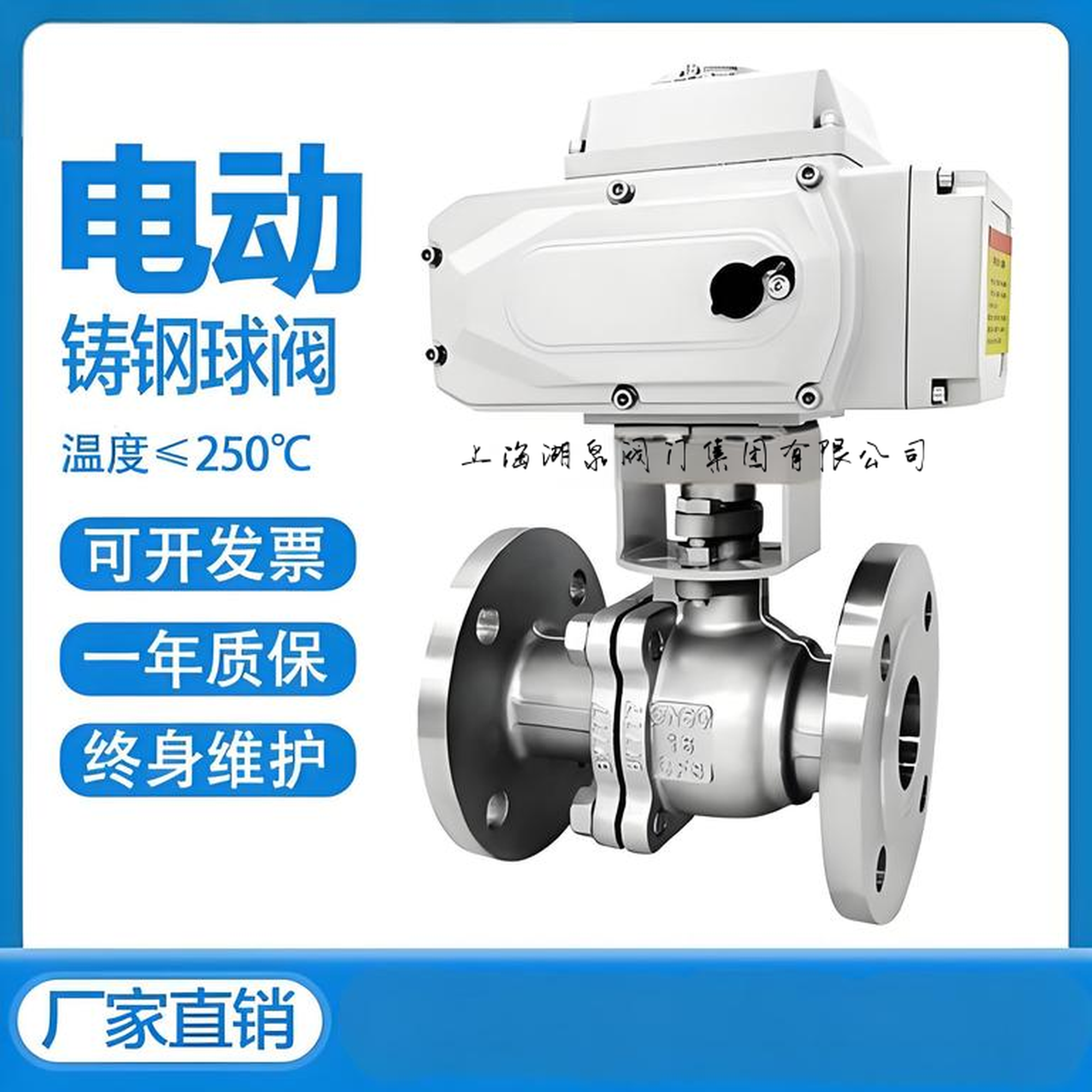

三、 主要技术参数
- 公称压力:PN16 (1.6MPa)。
- 适用温度:软密封(F型)通常适用于-29℃至+200℃的介质,具体上限取决于密封材料,PTFE密封一般可达200℃。
- 流量特性:近似等百分比特性,调节性能好。
- 适用介质:水、蒸汽、油品、气体、以及含纤维或微小固体颗粒的液体。对于强腐蚀性介质,可选衬氟型号(如Q941F46)。
- 防护等级:执行器通常具备IP65或更高防护等级,防尘防水。
- 动作时间:根据输出力矩不同,通常有15秒、30秒、60秒等可选。

四、 产品优势
- 结构紧凑:一体化直连设计,体积小,重量轻,节省安装空间。
- 流通阻力小:全开时流道近似管道通径,压降损失极小。
- 控制精准:智能执行器接收连续控制信号,可实现0-90°任意角度定位,进行精确的比例调节。
- 密封可靠:软密封结构密封力随介质压力增加而增大,密封性能优越。
- 维护简便:长寿命设计,故障率低,支持手动操作切换(通常配有手轮),便于调试和应急处理。
- 安装方便:标准法兰连接,易于与管道系统集成。

五、 典型应用领域
该阀门广泛应用于对控制可靠性要求较高的工业自动化系统,主要包括:
- 石油、化工、天然气行业的工艺管道控制。
- 冶金、电力行业的流体输送与调节。
- 制药、食品、造纸行业的卫生级或腐蚀性介质管理。
- 环保水处理、污水处理系统。
- 采暖、通风及空调(HVAC)系统。

总结
Q941F-16 DN50 AC220V电动球阀是一款性能可靠、控制精准的通用型工业自动化阀门。其一体化的智能设计、广泛的介质适应性以及坚固的结构,使其成为现代流体控制系统中实现远程自动切断与调节的理想选择。
