基本参数与结构
- 型号：Q44F-16C
- 类型：L型三通球阀（两阀座密封结构）
- 公称通径：DN100
- 公称压力：1.6 MPa（约16 bar）
- 连接方式：法兰连接（符合 GB/T 9113、HG20592 等标准）
- 驱动方式：手动（手柄操作）
- 阀体材质：铸钢（WCB）
- 密封材料：阀座通常为 PTFE（聚四氟乙烯），确保良好密封性
- 适用温度：-28℃ ~ 350℃（视密封材料而定，PTFE 密封一般 ≤150℃）
- 适用介质：水、油品、蒸汽、气体等非强腐蚀性介质
功能特点

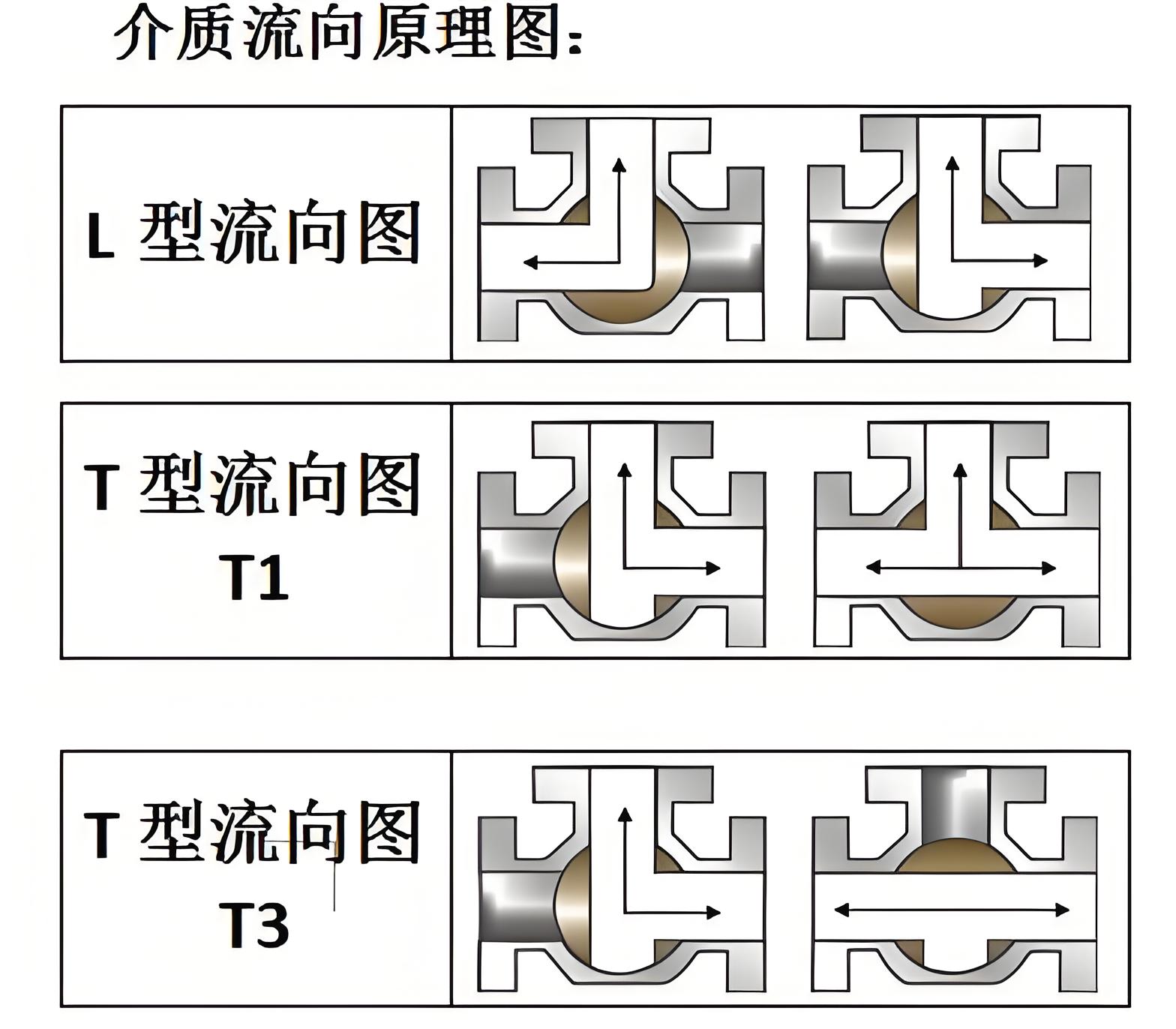

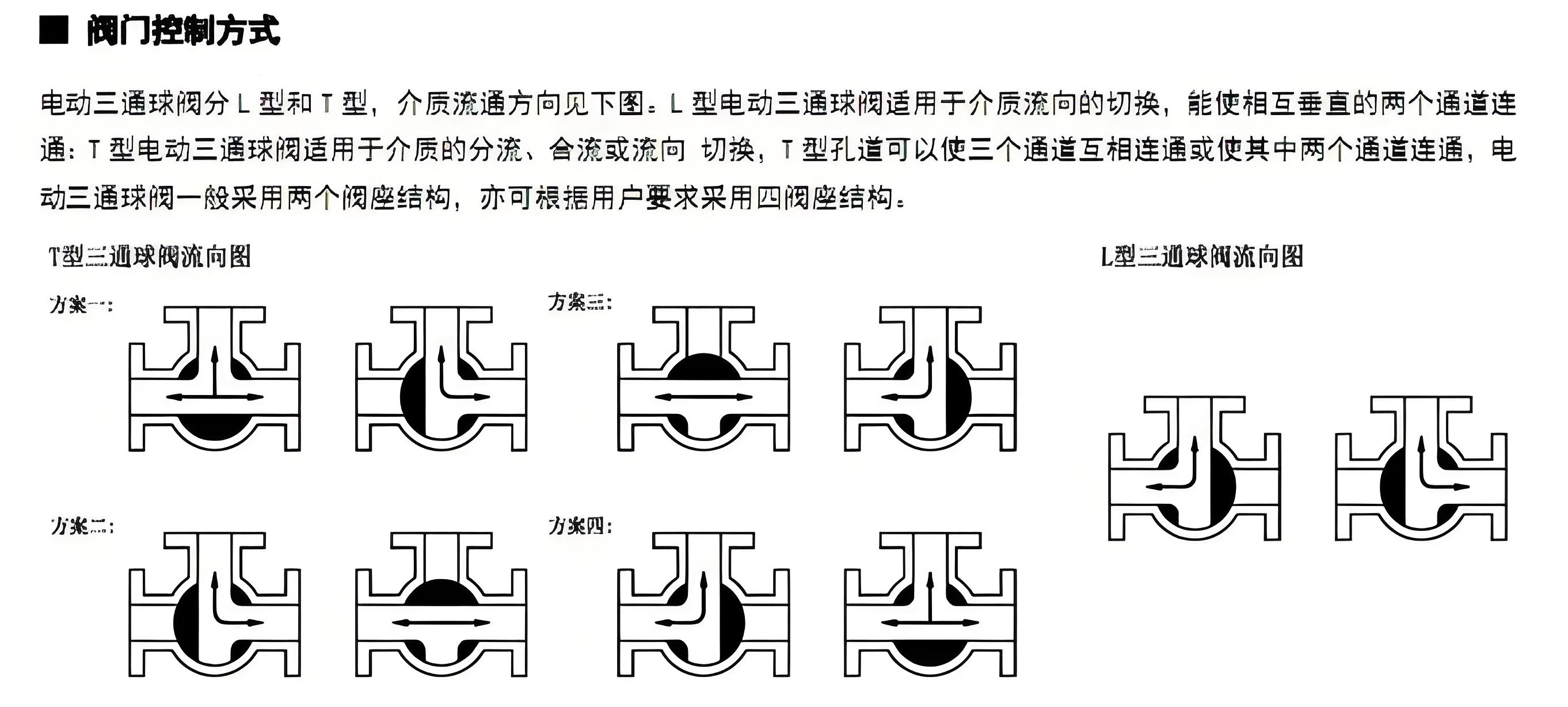

- 流向切换：L型三通球阀用于连接两条相互垂直的管道，实现介质流向的90°切换，不能同时连通三个通道。
- 结构紧凑：采用两阀座密封设计，外型美观，密封性能可靠。
- 操作便捷：启闭只需旋转90°，开关迅速，适合频繁操作。
- 维护方便：密封圈为活动式，便于更换。
主要尺寸（DN100）
根据行业通用标准及多家厂商数据，DN100 L型三通球阀典型外形尺寸如下：
| 项目 | 尺寸 (mm) |
|---|---|
| L（阀体长度） | 370 |
| D（法兰外径） | 229 |
| D1（螺栓孔中心距） | 190.5 |
| D2（密封面直径） | 157 |
| b（法兰厚度） | 24 |
| f（法兰密封面高度） | 1.6 |
| Z-d（螺栓孔数-孔径） | 8-M19 |
| H（阀体高度） | 206 |
| 重量 | ≈36 kg（估算值，依具体设计略有差异） |
注：不同厂家尺寸可能存在微小差异，建议以实际产品图纸为准。
典型应用场景
- 石油化工管道系统
- 电力（火电厂蒸汽系统）
- 市政供水、供热管网
- 轻纺、冶金、能源等工业领域中的介质流向切换
选购建议
订购时请明确以下信息：
- 型号（Q44F-16C）
- 公称通径（DN100）
- 阀体材质（铸钢/不锈钢）
- 介质类型与温度
- 是否需要防爆、电动或气动执行机构
以上信息基于截至 2026年4月 的最新公开资料整理，适用于一般工业用途。如用于特殊工况（如高温高压、腐蚀性介质），建议联系厂家定制选型。
