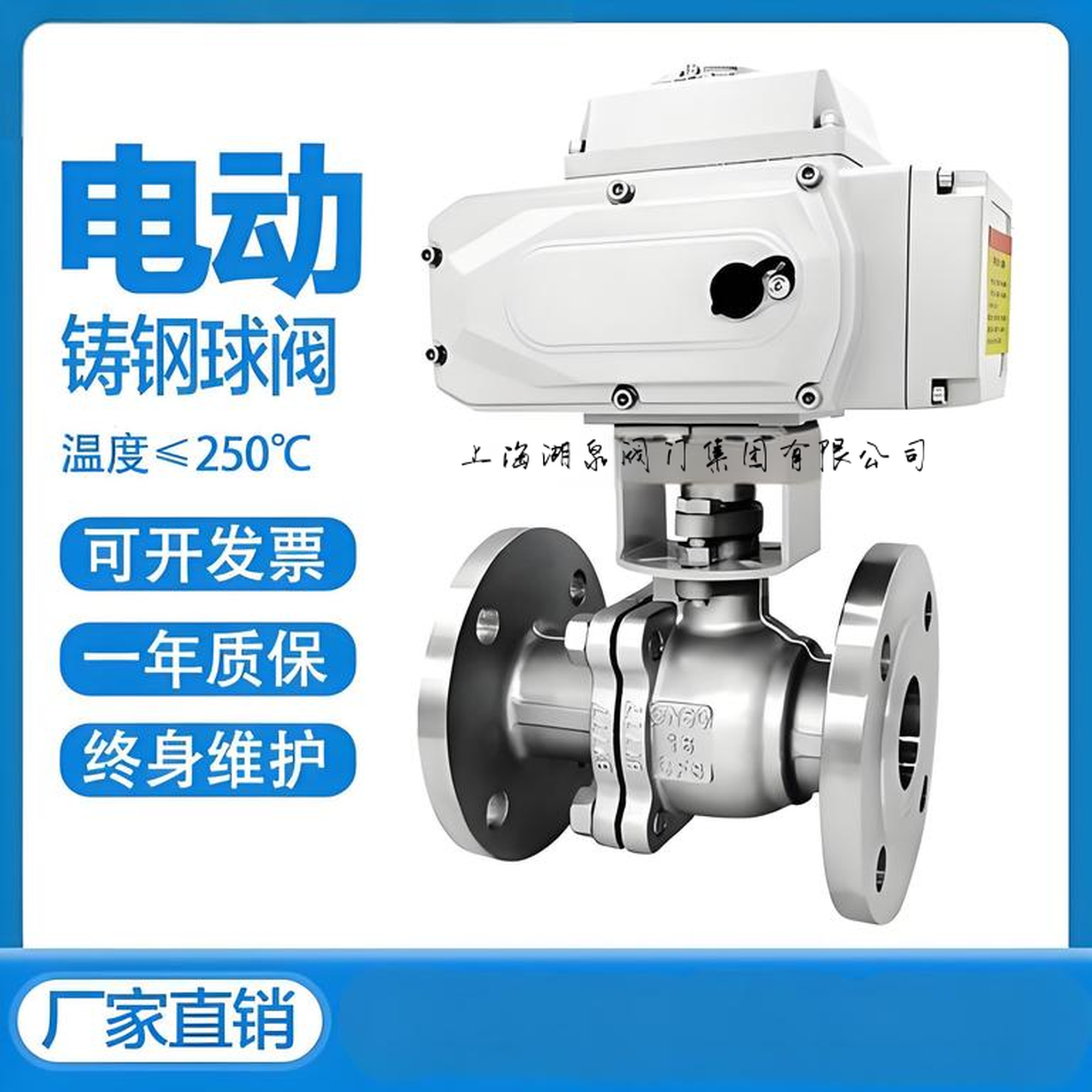

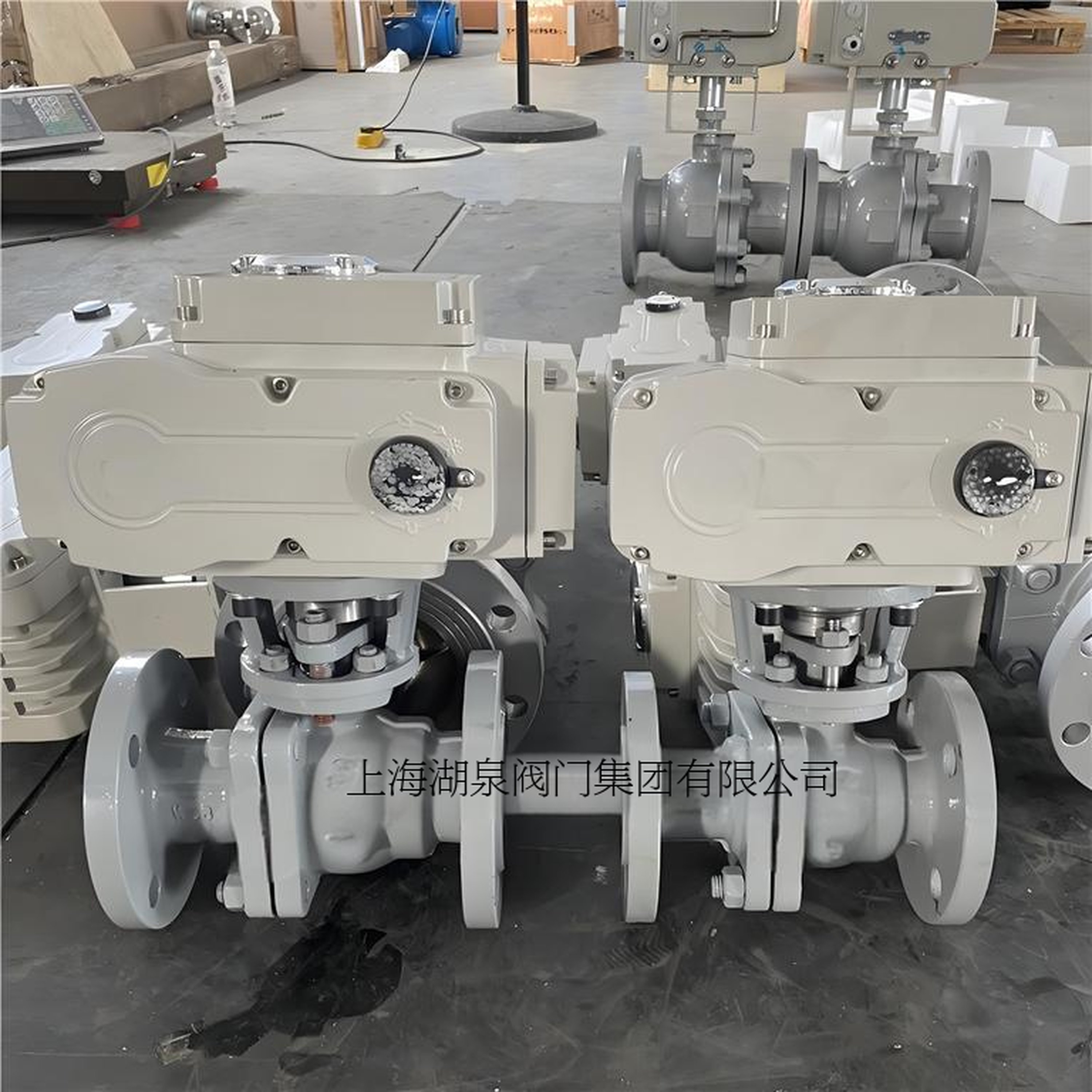

Q941F-16P DN50不锈钢电动法兰球阀是一款适用于自动化管道系统的工业阀门，主要用于流体的通断与精确流量调节。该产品采用法兰连接，结构紧凑，适用于对密封有严格要求的场合。
产品核心信息
- 产品型号：Q941F-16P
- 公称通径：DN50 (2英寸)
- 公称压力：PN16 (1.6 MPa)
- 阀体材质：不锈钢 (CF8/304)
- 连接方式：法兰连接
- 驱动方式：电动
- 控制类型：开关型（两位切断）与调节型（比例调节）
结构与工作原理

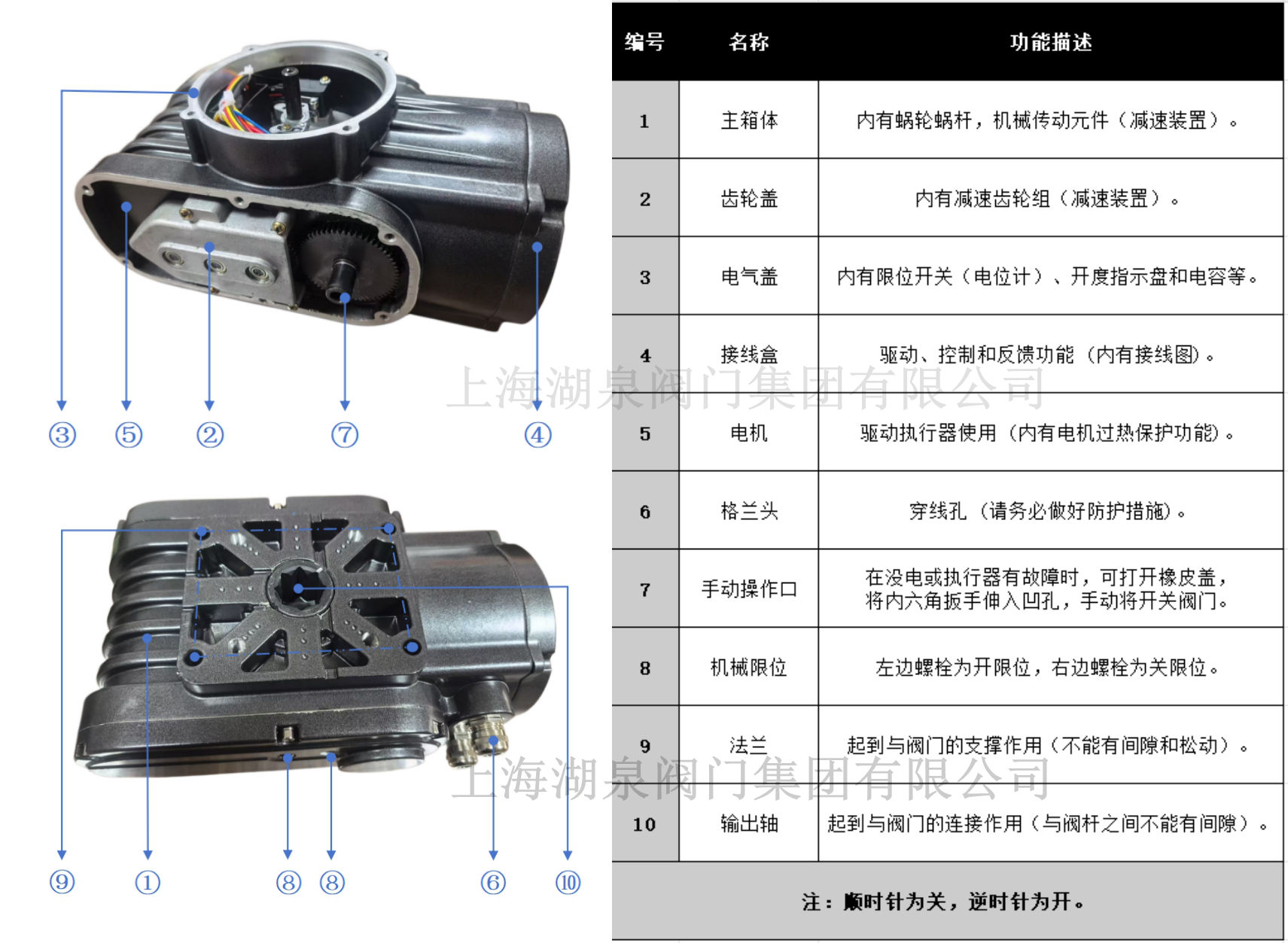

阀门由电动执行器与浮动球直通式球阀直连组成。执行器内置伺服系统，接收控制系统输入的4-20mA信号及220V AC电源即可驱动球体进行0~90°旋转，实现快速启闭或任意开度调节，从而精确控制介质流量。
主要技术特点
- 优异密封性能：阀座密封面采用聚四氟乙烯（PTFE）等氟塑料，确保长效紧密密封，适用于水、蒸汽、油品及硝酸类介质。
- 结构紧凑高效：采用超短结构设计，阀座与法兰端面距离近，体积小、重量轻，能减少管道内介质残留。
- 广泛适用性：除常规气体、液体、蒸汽外，也适宜控制含纤维杂质或粘性流体的介质。 不锈钢阀体具备良好的耐腐蚀性。
- 安全可靠设计：具备防静电功能，可将操作中产生的静电导出；采用下装式阀杆设计，配有止推轴承以降低摩擦，安全性高。
- 智能控制：调节型产品可直接接收模拟量信号实现比例调节，智能一体化执行器无需额外配置伺服放大器。
关键性能参数
- 适用温度：≤ 180℃ (软密封PTFE阀座)
- 电源电压：通常为AC220V，也可根据需求选配AC110V、380V或DC24V等。
- 防护等级：可选IP67或防爆型（Exd Ⅱ BT4），适应不同环境要求。
- 主要外形尺寸 (PN16)：总长L=200mm，法兰外径D=160mm，螺栓孔中心圆直径K=125mm，螺栓孔数量n=4个，孔径Φd=18mm，法兰厚度b=20mm。
典型应用领域
该阀门广泛应用于石油、化工、冶金、制药、造纸、电站及轻工等行业的自动化控制系统，尤其适用于需要频繁操作、远程控制或精确调节流量的工况。
选型与订货说明
订货时需明确电源电压、控制类型（开关型或智能调节型）、介质的具体类型与工况（温度、压力），以及是否需要防爆、信号反馈等特殊功能。
