Q45F-16C T型三通球阀产品介绍
Q45F-16C T型三通球阀是一种采用法兰连接的工业阀门，专为管路系统中介质的流向切换、分流与合流而设计。该阀门可通过手动、电动或气动方式进行驱动，广泛应用于石油、化工、天然气、轻工、环保及电站等多个行业领域。
一、 核心功能与工作原理

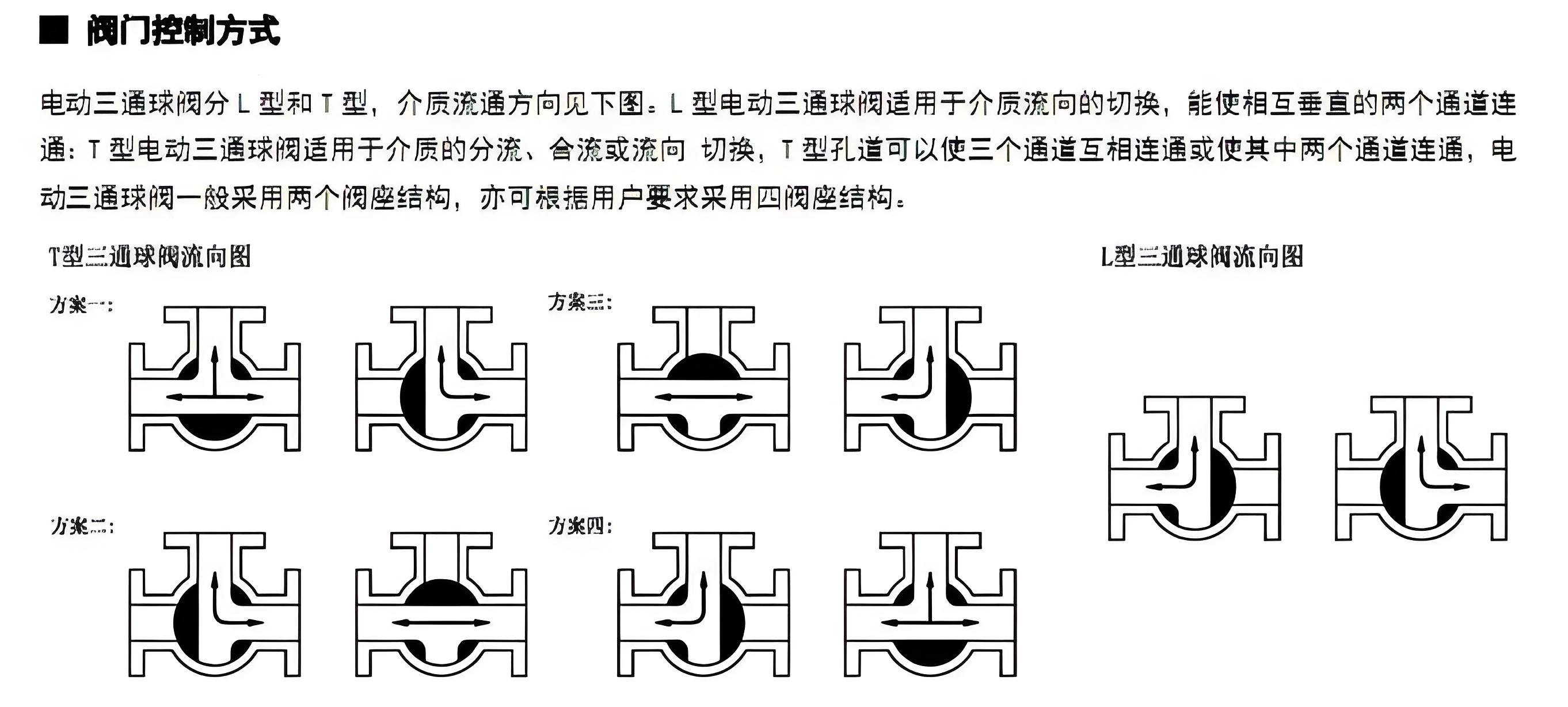

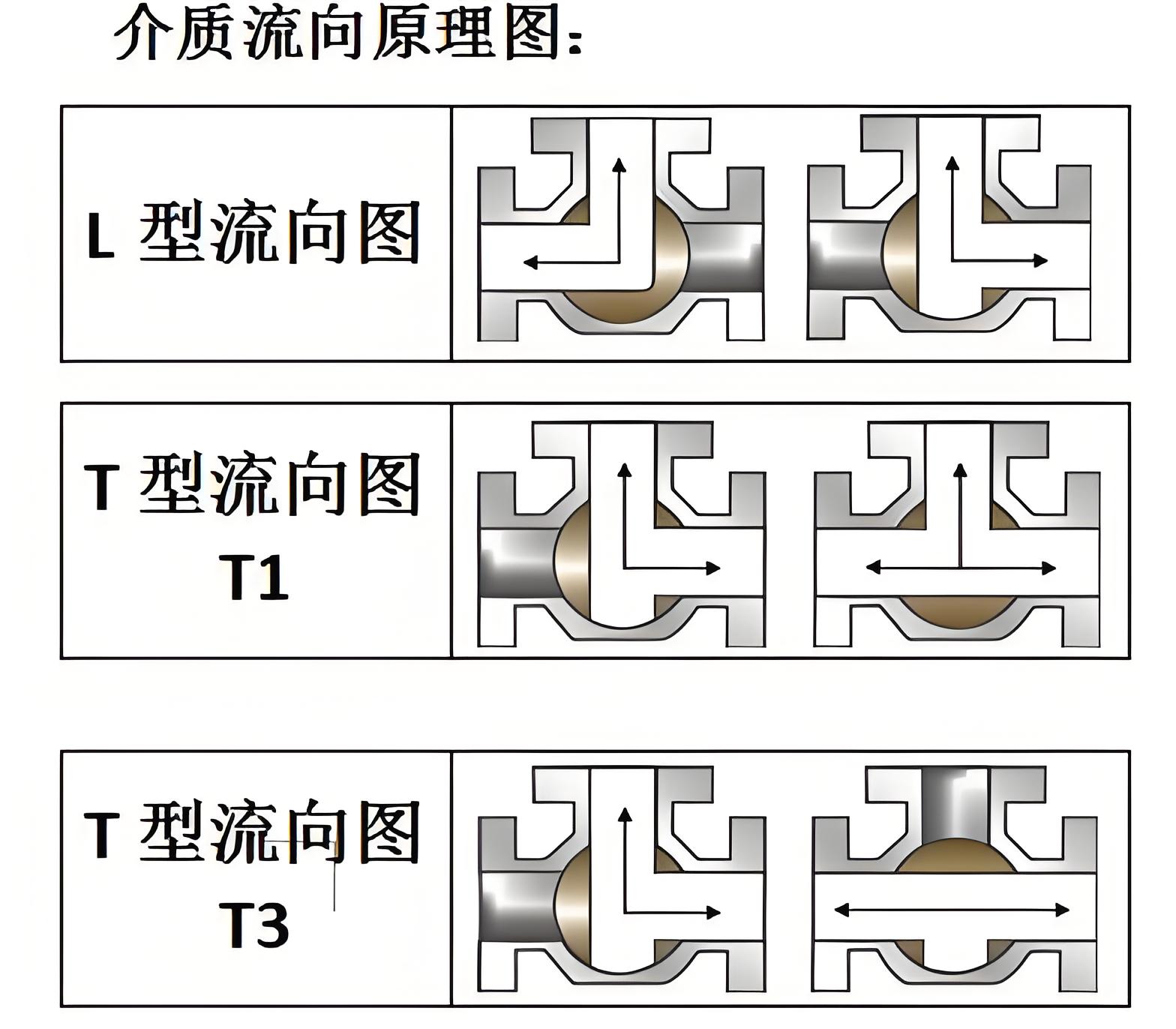

T型三通球阀的核心功能在于其流通控制能力。与仅能连接两条垂直管道的L型三通球阀不同，T型结构通过旋转内部带T型通道的球体，可实现三条正交管道的多种连通组合。
分流：将一路介质分为两路输出。
合流：将两路介质合并为一路输出。
流向切换：灵活切换介质流向，例如关闭任一通道，使另外两个通道连通。

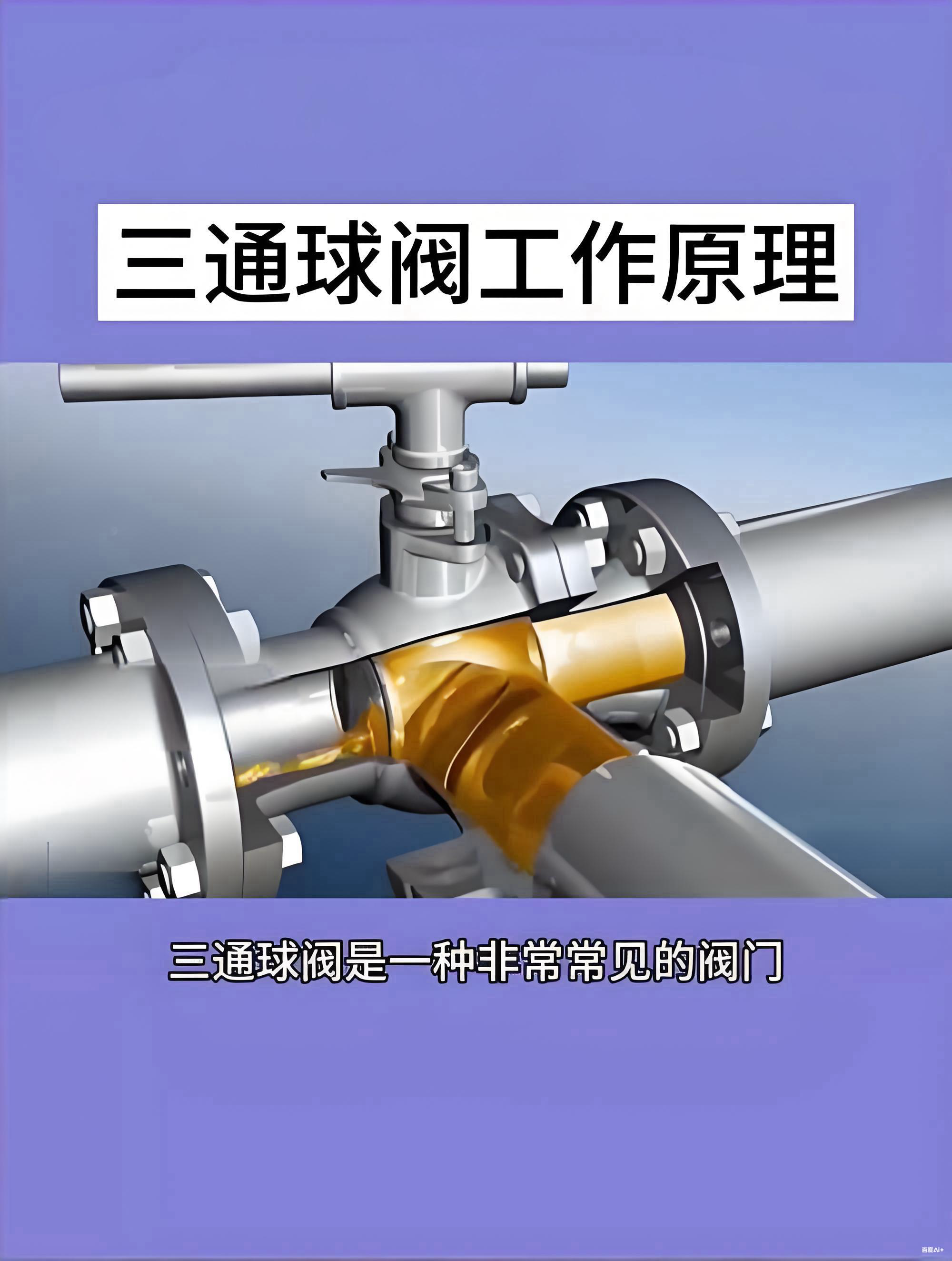

其工作原理是通过驱动装置（手动、电动或气动）旋转阀杆，带动球体作90度回转，从而改变球体上T型通道的方向，实现对介质流向的精确控制。
需注意，T型三通球阀主要用于流体的混合或分流，不能用作截断阀以实现管路的完全切断。
二、 型号规格与主要参数
型号“Q45F-16C”具有明确的行业标准含义：
Q：代表球阀。
4：代表法兰连接方式。
5：代表T型结构形式。
F：代表阀座密封材料为聚四氟乙烯（PTFE）。
16：代表公称压力为PN16（即1.6 MPa）。
C：代表阀体主要材质为铸钢（WCB）。
其主要技术参数如下：
公称通径：通常为DN15 ~ DN300，部分规格可扩展至DN500。
公称压力：PN16（1.6 MPa）。同系列产品压力范围涵盖PN1.6至PN40（或Class150 ~ Class2500）。
适用介质：水、蒸汽、油品、气体等非腐蚀性介质，以及硝酸类、弱酸碱等腐蚀性介质。
适用温度：根据密封材料不同，PTFE密封适用温度≤150℃（或180℃），对位聚苯（PPL）密封适用温度可达≤300℃（或350℃）。整体阀门的适用温度范围通常为-28℃ ~ 350℃。
连接标准：法兰连接，符合GB/T 9113、HG/T 20592、ANSI B16.5等国内外标准。
设计与制造标准：遵循API 6D、API 608、GB/T 12237等标准。
三、 结构特点与性能优势
一体化紧凑结构：阀门采用一体化设计，法兰连接点少，结构紧凑，重量轻，安装便捷且可靠性高。
多阀座密封：通常采用四面阀座密封结构（四阀座），密封性能优良，使用寿命长。
流体阻力小：全通径或近似全通径设计，球体通道与管道内径基本一致，流通能力大，流体阻力小。
操作轻便灵活：球体旋转90°即可完成开关或流向切换，操作扭矩小，动作迅速。
多种驱动方式：
手动：通过手柄直接操作，结构简单经济。

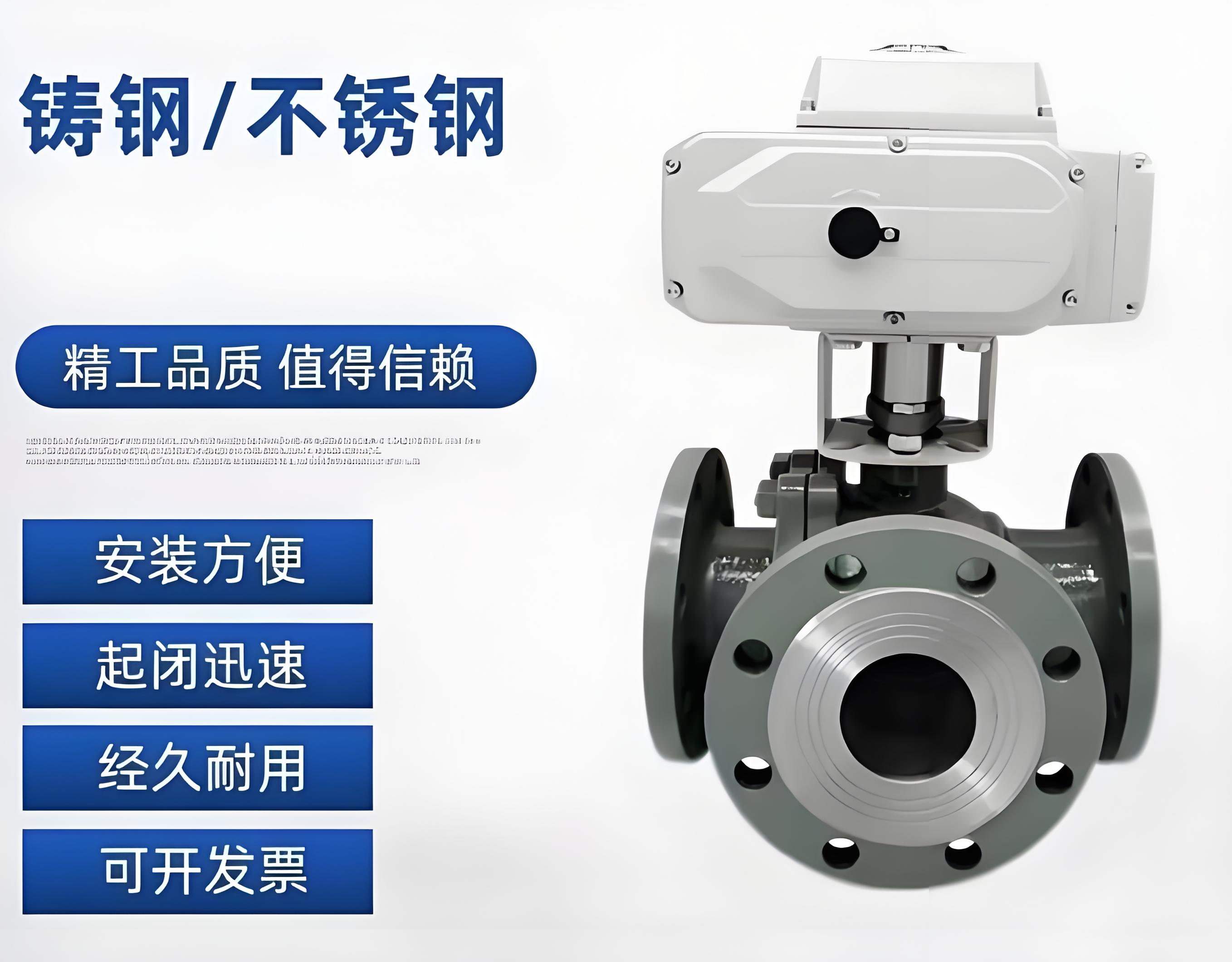

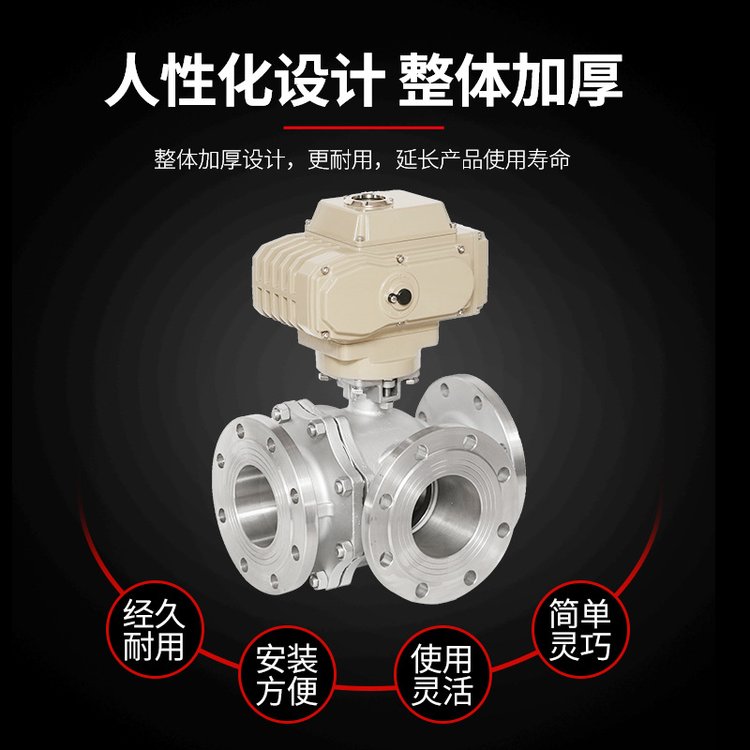

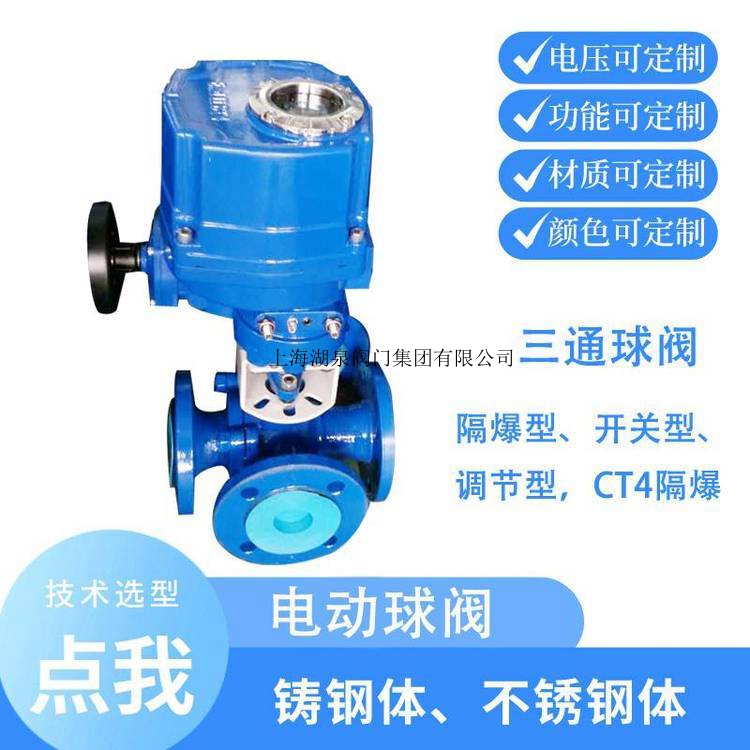

电动：通过电动执行器驱动，可实现远程控制、自动化调节及接入智能控制系统。型号常以“Q9”开头，如Q945F-16C。
气动：通过气动执行器驱动，响应速度快，适用于要求频繁启闭或远程气控的场合。按作用形式可分为单作用（故障时复位）和双作用。
四、 主要零部件材料
阀门的关键部件材料选择保障了其在不同工况下的性能：
阀体/阀盖：铸钢（WCB）、不锈钢（304、304L、316、316L）等。
球体：通常为不锈钢（如1Cr18Ni9Ti/SS304）。
阀杆：通常为2Cr13或不锈钢。
密封圈/阀座：增强聚四氟乙烯（PTFE）、对位聚苯（PPL）或金属密封，以满足不同温度和介质要求。
五、 选型与应用注意事项
选型要点：需根据实际工况确定公称通径（DN）、压力等级（PN）、阀体材质、密封材料、适用温度及驱动方式。
安装要求：安装时应确保阀柄或执行器有足够的旋转操作空间。带有传动机构的阀门建议直立安装。
功能限制：该阀门不应用于节流目的，且无法实现管路的完全截断。
应用领域：特别适用于需要介质分流、合流或流向切换的管路系统，常见于反应器进料、换热器旁路、多源汇流等工艺环节。
综上所述，Q45F-16C T型三通法兰球阀是一款功能明确、结构可靠、配置灵活的工业阀门，用户可根据具体的工艺需求、控制要求及预算，选择合适的驱动方式（手动、电动或气动）与材质配置。
