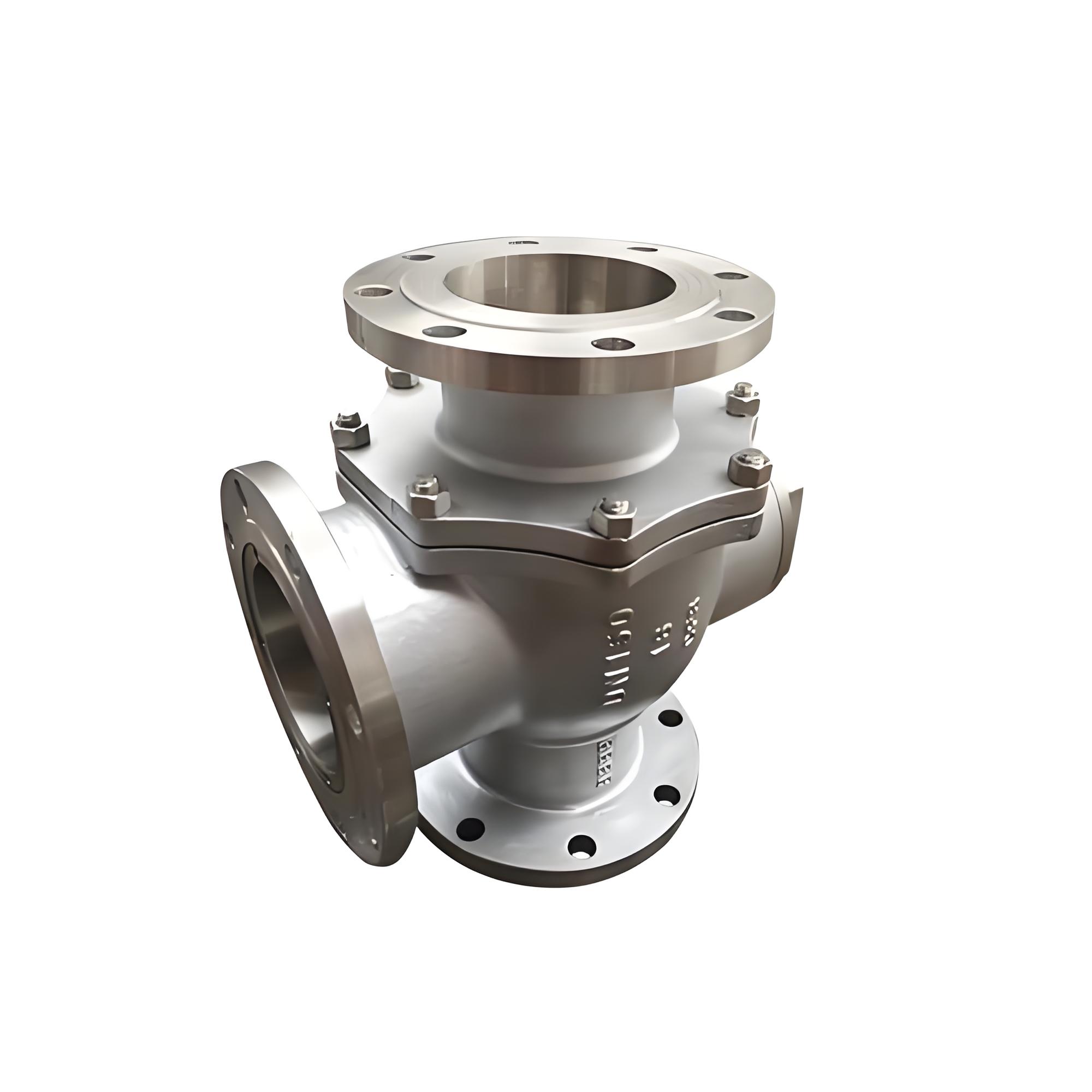

产品概述
该阀门属于固定球球阀，启闭件为一个带有L型通道的球体。通过手动、蜗轮、气动或电动等方式驱动阀杆旋转90°，即可改变球体通道方向，从而实现介质的分流或流向切换。 型号“Q44F-40C”中，“Q”代表球阀，“4”表示法兰连接，“4”代表三通，“F”指密封面材质为氟塑料（如聚四氟乙烯），“40”表示公称压力为PN4.0MPa（即40公斤级），“C”则代表阀体材质为碳钢。
主要技术参数与性能
- 公称压力：PN4.0MPa（Class 300）
- 强度试验压力：6.0MPa
- 密封试验压力：4.4MPa
- 公称通径范围：DN15 ~ DN250
- 适用温度范围：-28℃ ~ +350℃
- 阀体材质：碳钢（WCB）
- 球体与阀杆材质：通常为2Cr13或304不锈钢
- 密封材料：增强聚四氟乙烯（PTFE），具有良好的耐腐蚀性和密封性能。
- 适用介质：水、蒸汽、油品、气体等非腐蚀性或弱腐蚀性介质。

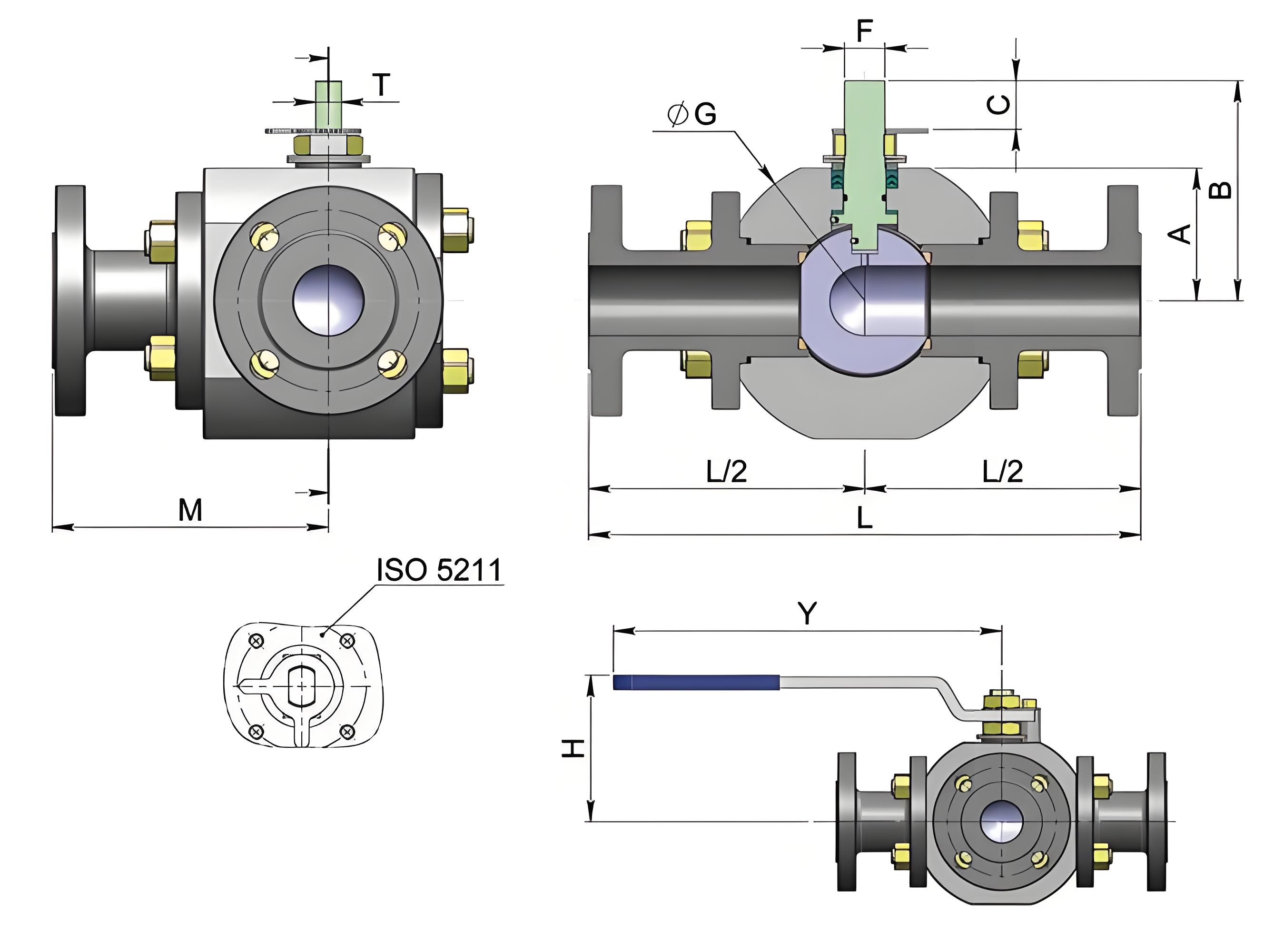

产品结构与设计特点

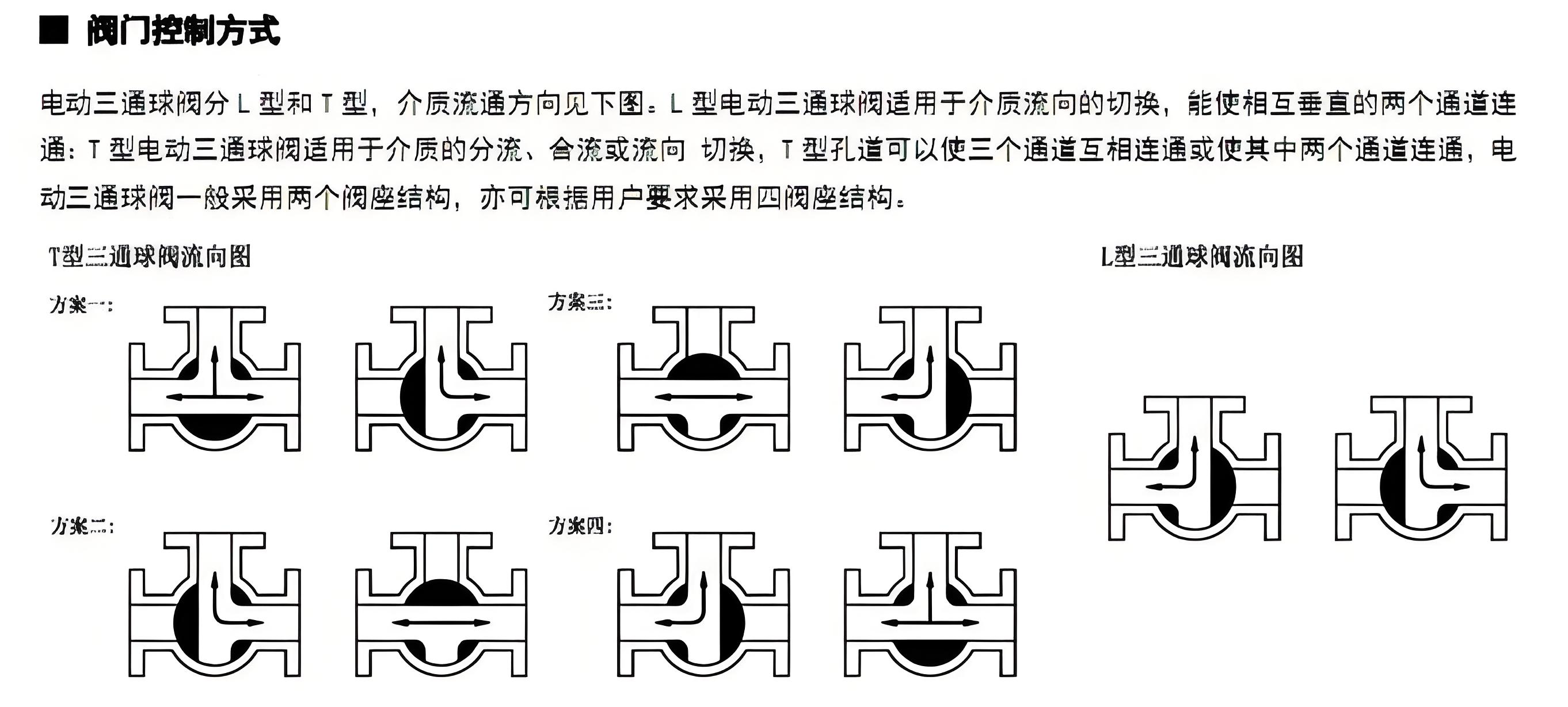

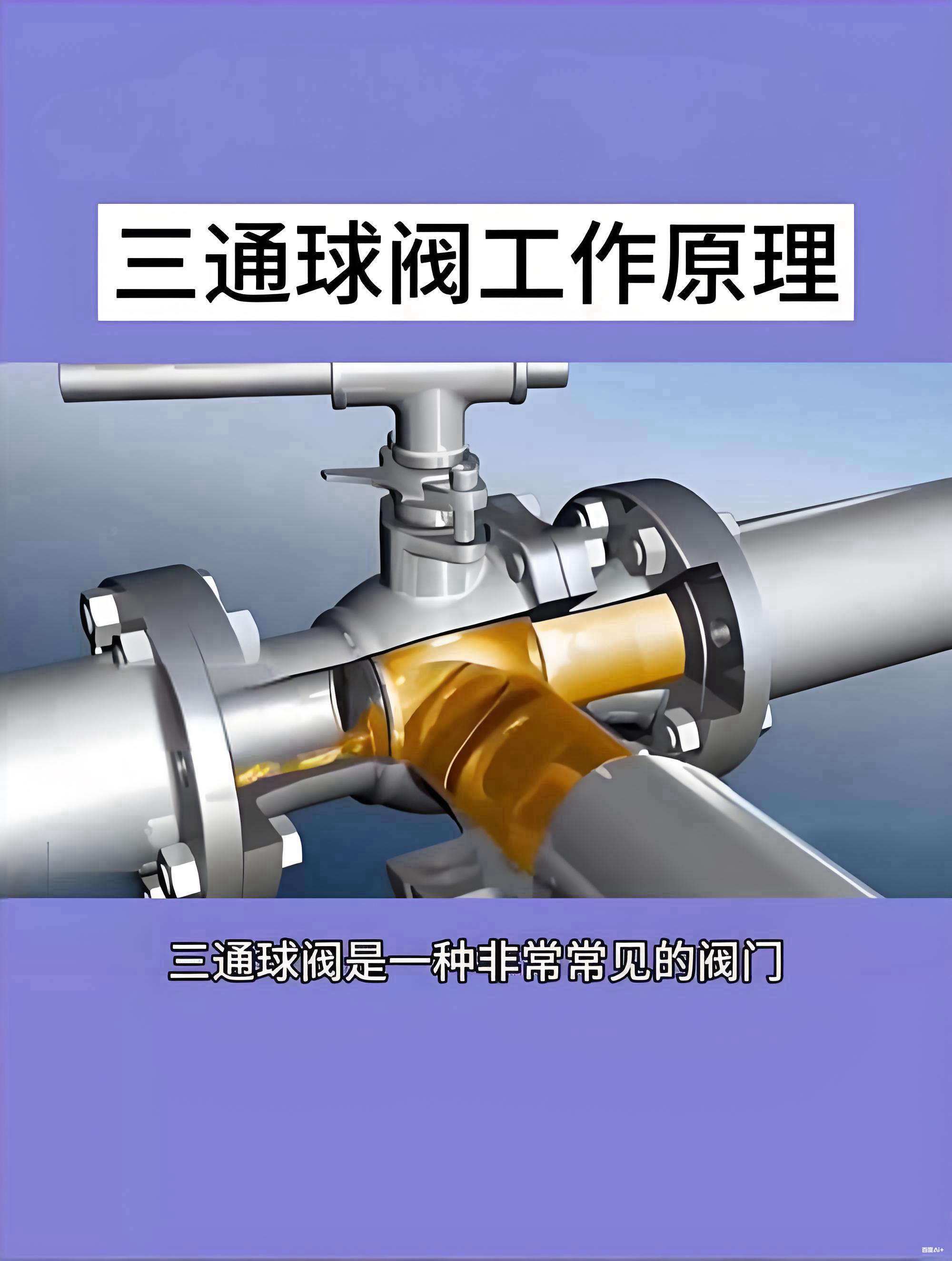

- L型流道设计：球体通道呈90度直角L型，能够实现两条相互垂直管道的连通与切断，完成介质流向的分配与切换，但不能同时保持三条管道互通。
- 一体化结构与多面阀座：部分型号采用一体化阀体结构，减少外漏点。 采用四面阀座密封形式，部分受力设计为双面阀座，结构紧凑，可靠性高。
- 高压适应性与密封：针对PN4.0MPa的高压环境设计，阀座密封材料能承受较高压力。在介质压力作用下，球体可产生微量位移，压紧阀座，增强密封效果。
- 广泛的连接标准：法兰连接尺寸符合JB79-59、GB/T 9113、HG20592-97、ANSI B16.5等多种国内外标准，兼容性强。

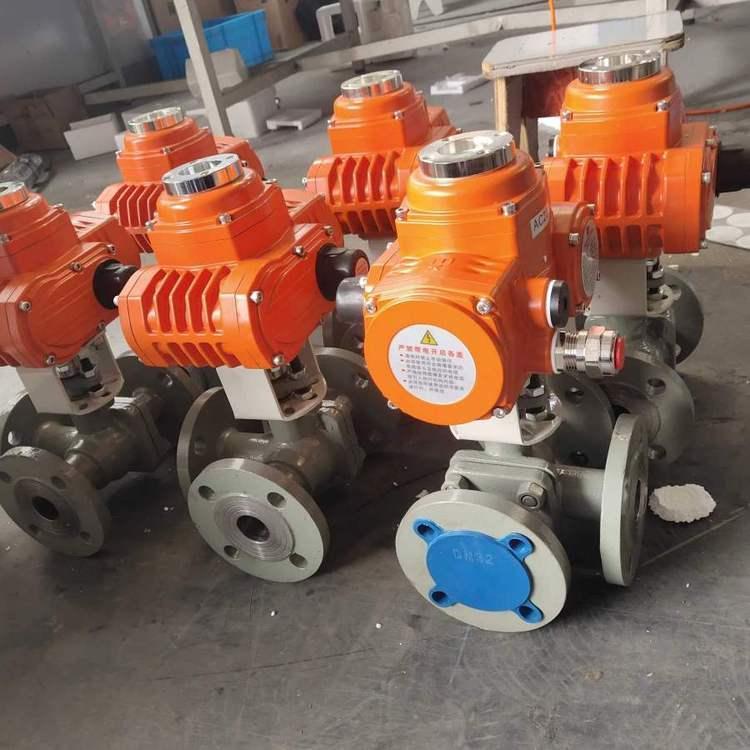

- 多样驱动方式：除标准手动操作外，可适配蜗轮蜗杆、气动或电动执行机构，实现远程或自动化控制。
主要应用领域
该阀门凭借其高压耐受能力和可靠的流向切换功能，广泛应用于以下领域：
- 能源电力：电站锅炉系统、蒸汽与冷凝水管道。
- 石油化工：油气输送、炼化装置中油品、溶剂等介质的分配与切换。
- 通用工业：需要分流或合流控制的工艺流程管道，如供热、供水、气体输送等系统。
选型与安装注意事项
- 型号确认：需根据管道系统的压力等级（PN40）、介质特性、温度范围及连接标准确认具体型号。
- 流向确认：安装前必须明确管道流向与阀门L型通道的对应关系，确保其满足工艺所需的切换逻辑。
- 操作空间：无论是手动还是安装执行机构，均需预留足够的操作和维修空间。
- 替代方案：在焦化等存在高温、介质易结焦等苛刻工况的系统中，传统L型三通球阀可能面临密封易失效的挑战。为此，行业开发了如YQ44F组合式三通阀等替代产品，它通过直通式浮动球阀与止回阀的组合设计，利用介质压力实现密封自补偿，提高了在高压差、频繁切换工况下的密封可靠性和使用寿命，且安装尺寸与传统L型三通球阀兼容，可作为升级选项。
此款L型三通球阀Q44F-40C是进行高压流体分流与流向切换的标准化、高可靠性解决方案。
