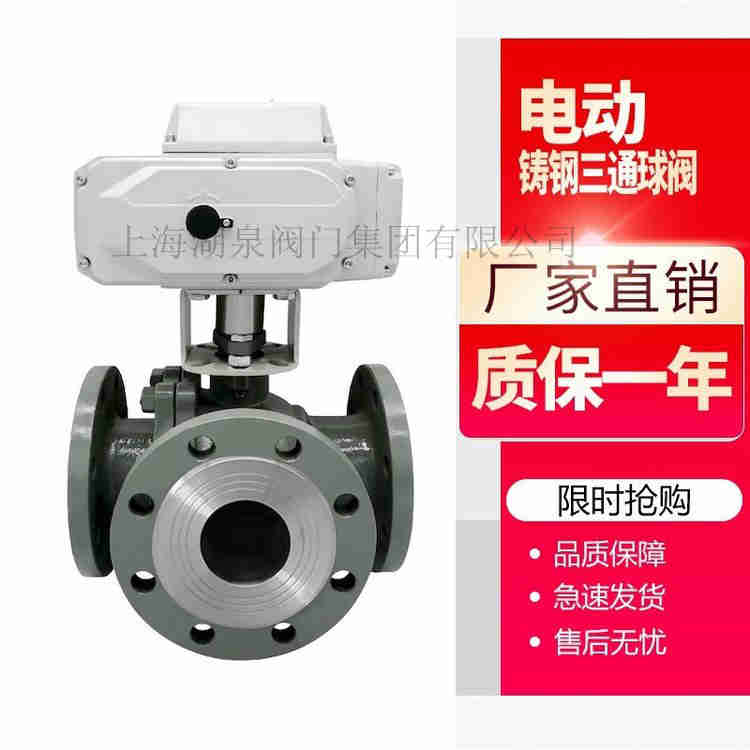

Q944F-25C DN80 (L型, 法兰连接) 电动三通球阀产品介绍
1. 产品概述
Q944F-25C DN80电动三通球阀是一种采用电动执行器驱动，通过球体旋转实现介质流向切换或分流/合流的阀门。型号中“Q”代表球阀，“9”代表电动，“44”代表三通法兰连接形式，“F”表示密封面材料为氟塑料（如聚四氟乙烯），“25”代表公称压力为2.5MPa，“C”代表阀体材质为碳钢（WCB），“DN80”为公称通径，“L型”指流道形式。该阀门结构紧凑，密封性能好，适用于对管路中介质流向进行切换控制的自动化系统。
2. 主要结构与技术特点
- 结构形式：浮动球直通式，二段分体式铸造阀体。
- 连接方式：法兰连接，符合国标。
- 阀体材质：碳钢（WCB）。

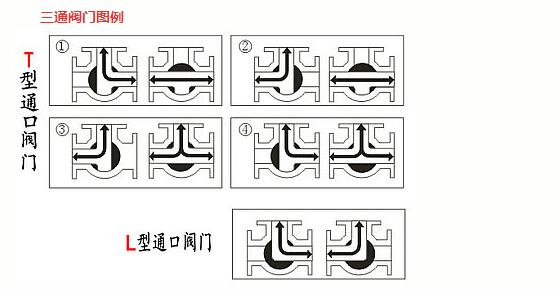

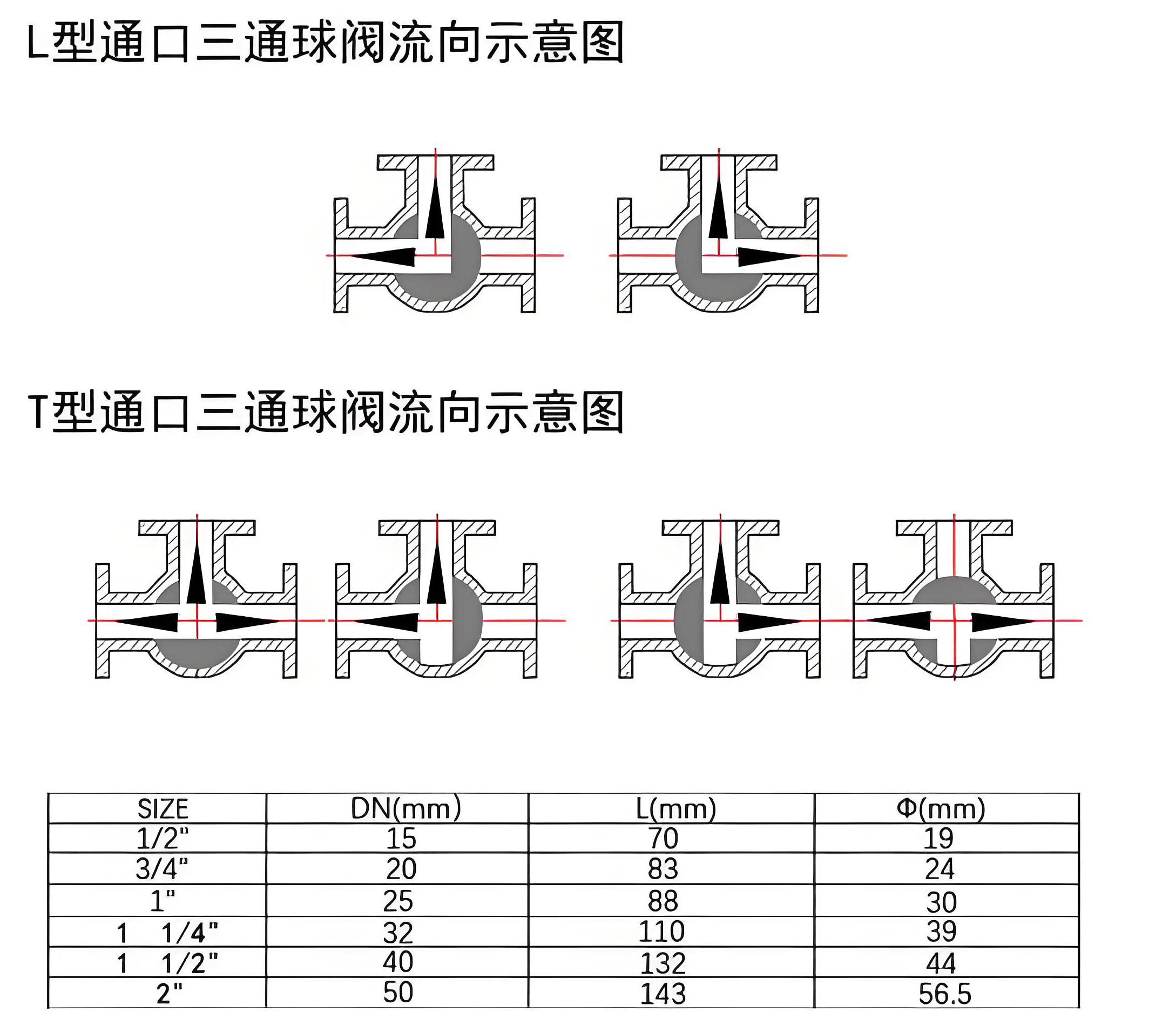

- 阀芯形式：L型三通球型阀芯。L型流道设计专用于介质流向切换，可使相互垂直的两个通道连通或关闭，实现介质流向的90度转换。
- 密封性能：阀座密封通常采用聚四氟乙烯（PTFE）等软密封材料，利用其弹性变形实现可靠密封，泄漏量低。
- 驱动方式：电动执行机构驱动，接受开关信号（如无源触点）或模拟量信号（如4-20mA）进行控制，动作范围通常为0-90度。
- 执行机构：可配置多种型号电动执行器（如CHR、3810R、HQ系列等），电源通常为220V AC单相，可选其他电压。具备过热、过载保护，防护等级一般为IP65。
- 维修便利性：系统卸压后，通常无需拆卸整个阀体即可进行检修。
3. 主要技术参数
- 公称通径 (DN)：80 mm。
- 公称压力 (PN)：2.5 MPa (25 bar)。
- 适用介质：水、蒸汽、油品、气体等。
- 工作温度：取决于密封材料，常用聚四氟乙烯阀座适用于常温工况。
- 流量特性：近似快开特性。
-
法兰标准：以PN2.5MPa法兰连接尺寸为例（参考国标）：
- 法兰外径 (D)：200 mm
- 螺栓孔中心圆直径 (D1)：160 mm
- 密封面直径 (D2)：132 mm
- 螺栓孔数量与直径 (n-φd)：8-18 mm
4. 应用领域
该阀门广泛应用于需要对介质流向进行自动化切换控制的管路系统，典型行业包括供水、石油化工、冶金、能源、造纸、食品加工、钢铁等。
5. 选型与注意事项
- 需明确介质类型、温度、压力以确认阀体及密封材料的适用性。
- L型阀适用于流向切换，若需分流、合流或更复杂的流路控制，应选择T型三通球阀。
- 根据控制要求选择执行器的控制模式（开关型或调节型）及信号类型。
- 安装前应核对管道法兰标准与阀门法兰尺寸是否匹配。
- 具体价格、供货期及详细技术细节需咨询制造商或供应商
