Q941F电动法兰球阀（DN50-DN300 PN16 不锈钢智能调节型）产品介绍
一、 产品概述

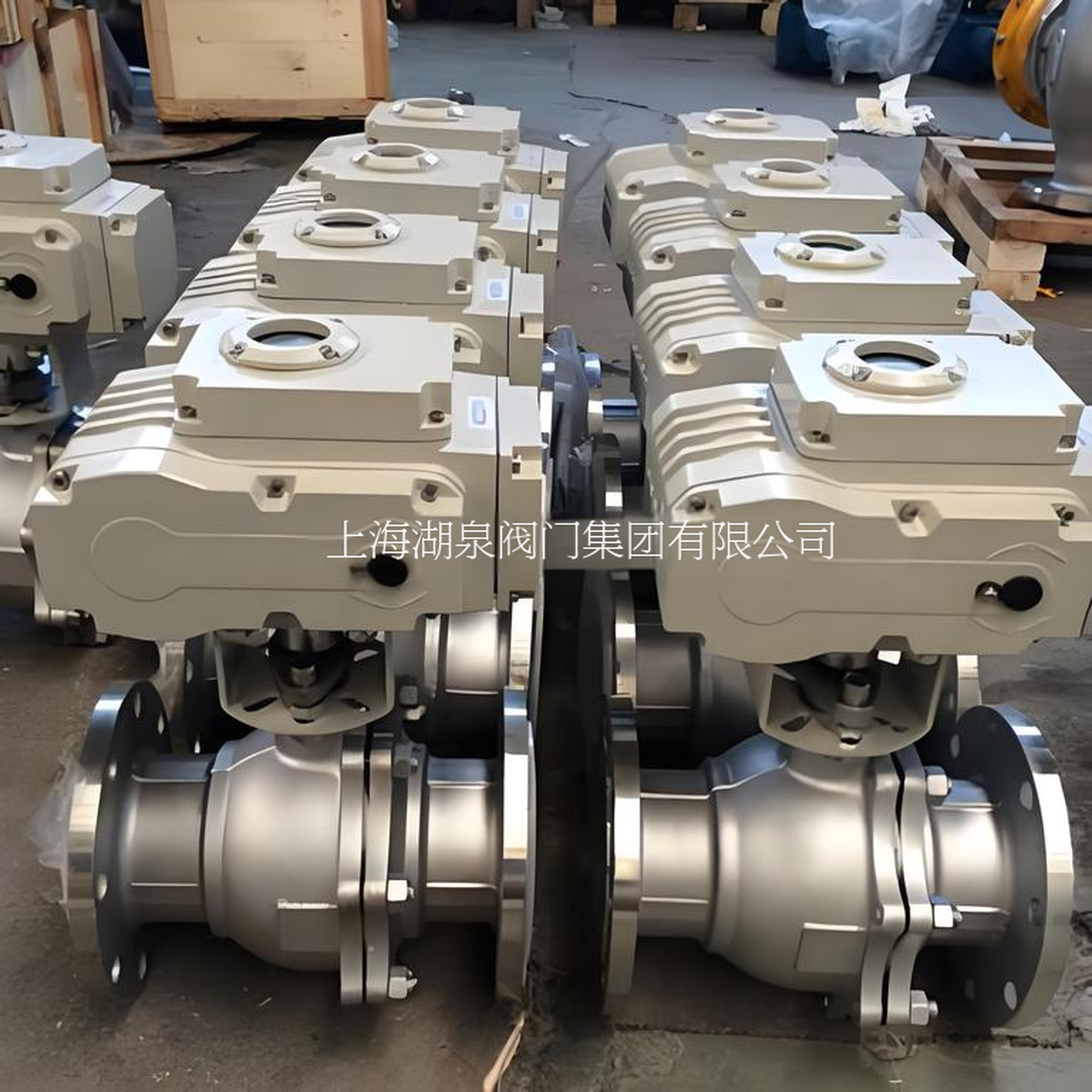

Q941F电动法兰球阀是一款采用电动驱动与法兰连接的工业流体控制阀门，专为管道系统的通断控制与精确流量调节设计。本型号聚焦DN50至DN300通径范围与PN16（1.6 MPa）公称压力等级，阀体采用优质不锈钢材质，配备智能一体化电动执行机构，适用于对密封性能、耐腐蚀性及控制精度要求较高的自动化工况。
二、 核心技术与智能控制特性
- 智能一体化驱动：内置高精度伺服系统，无需外接伺服放大器，直接接收4-20mA标准电流信号及220V AC电源即可稳定运行。
- 比例调节功能：执行器驱动球芯实现0~90°任意角度旋转，支持连续比例调节与两位切断模式，可精准匹配上位控制系统指令，实现介质流量的线性、平滑调节。
- 结构优化设计：采用浮动球直通式结构，阀座与法兰端面距离短，有效降低流阻并减少介质残留；整体结构紧凑、体积小、重量轻，便于空间受限管线的安装与维护。
- 安全防护机制：球体、阀杆与阀体之间设置导静电弹簧，及时导出开关过程中产生的静电；采用下装式阀杆及头部防喷出凸阶设计，在极端工况下可形成金属接触密封，保障阀杆安全。
三、 主要技术参数
| 参数项目 | 规格指标 |
|---|---|
| 产品型号 | Q941F-16P / Q941F-16R |
| 通径范围 | DN50 - DN300 |
| 公称压力 | PN16（1.6 MPa） |
| 适用温度 | ≤180℃（PTFE软密封） |
| 适用介质 | 水、气、油、硝酸类及含纤维杂质流体 |
| 连接形式 | 法兰连接（符合GB/T 9113等标准） |
| 控制信号 | 4-20mA DC / 220V AC |
| 动作角度 | 0°~90°（支持任意位置调节） |
四、 材质与密封结构
- 阀体材质：CF8（304不锈钢）或CF8M（316不锈钢），具备优异的耐弱酸、碱及大气腐蚀能力，适用于化工、制药及食品级流体环境。
- 阀杆材质：匹配304或316不锈钢，经精密加工与热处理，确保传动平稳与抗扭强度。
- 密封组件：密封面采用PTFE（聚四氟乙烯）或增强PTFE，填料为PTFE材质，摩擦系数低、回弹性佳，保障长效零泄漏密封性能。
五、 应用领域
该阀门广泛应用于石油、化工、冶金、轻工、造纸、电站、制药等行业的自动控制系统。除常规气体、液体、蒸汽外，亦适用于高粘度、含固体颗粒或纤维性杂质的介质输送与调节工况。
六、 安装与维护建议
- 阀门与执行机构采用直连方式，可与UNIC、PSQ、HQ等系列智能电动执行器无缝匹配，安装前需核对法兰规格与螺栓孔距。
- 安装时应保持管道内部清洁，避免焊渣、硬质颗粒损伤PTFE密封面；按标准扭矩对称紧固法兰螺栓，防止偏载泄漏。
- 定期校验4-20mA信号反馈精度与限位开关，检查导静电弹簧连通性，确保智能调节功能长期稳定运行。
