一、 产品概述
Q941F-16C DN80不锈钢法兰电动球阀（4G物联网版）是一款集传统流体控制功能与现代物联网通信技术于一体的智能工业阀门。该设备以Q941F型电动法兰球阀为基础，阀体材质采用耐腐蚀性能优异的不锈钢（如CF8M/316），公称压力为PN16（1.6MPa），公称通径为DN80。其核心创新在于集成了4G通信模块与智能控制单元，实现了阀门状态的远程实时监控、数据云端上传及自动化闭环控制，特别适用于对流体管理智能化、无人值守及能源效率有较高要求的工业自动化场景 。
二、 核心结构与工作原理
1. 机械结构
- 阀体设计：采用直通铸造阀体，流道光滑且与连接管径等径，流体阻力系数极小，接近同长度直管段，有效降低能耗 。
- 启闭机制：球体绕垂直于通道的轴线旋转90°实现启闭。浮动球设计使得密封能力随介质压力增大而增强，确保在高压工况下的零泄漏或极低泄漏量 。
- 密封系统：阀座通常采用聚四氟乙烯（PTFE）或对位聚苯（PPL）等弹性材料，具备优良的耐腐蚀性和自润滑性。填料函采用V型聚四氟乙烯或柔性石墨，配合下装式阀杆及防吹出结构，保障长期运行的密封可靠性 。
2. 智能执行机构
- 一体化驱动：电动执行机构与球阀直连，内置伺服系统，无需外接伺服放大器。支持输入4～20mA DC或1～5V DC模拟信号进行比例调节，或通过开关量信号进行两位切断控制 。
- 精准控制：通过高精度电位器或绝对值编码器实时采集阀门开度，分辨率高于1/200，位置转换精度可达±0.5%，形成闭环反馈控制 。
- 安全防护：具备电气与机械双重限位保护，内置过热保护及非侵入式设计，支持红外或面板快速设置，维护简便 。

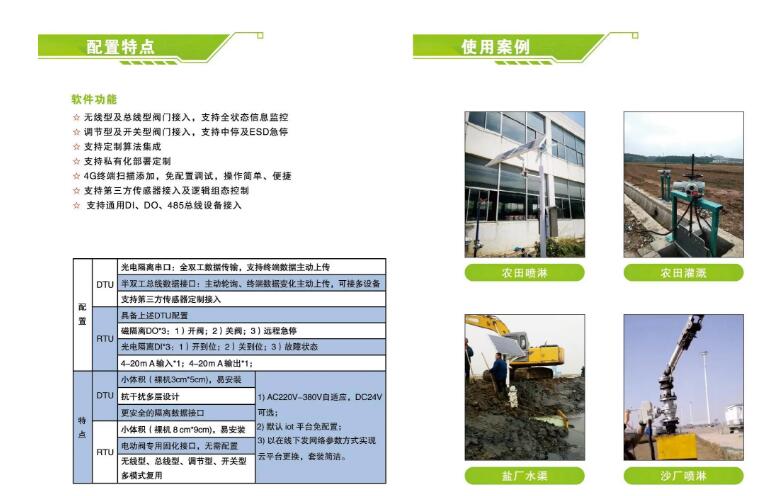

3. 4G物联网模块
- 通信架构：内置4G全网通通信模组，支持TCP/IP、MQTT、Modbus TCP等协议，可直接接入云平台或SCADA系统 。
- 数据采集：实时采集并上传阀门状态（开/关/故障）、开度百分比、负载电流、工作温度等参数至云端服务器 。

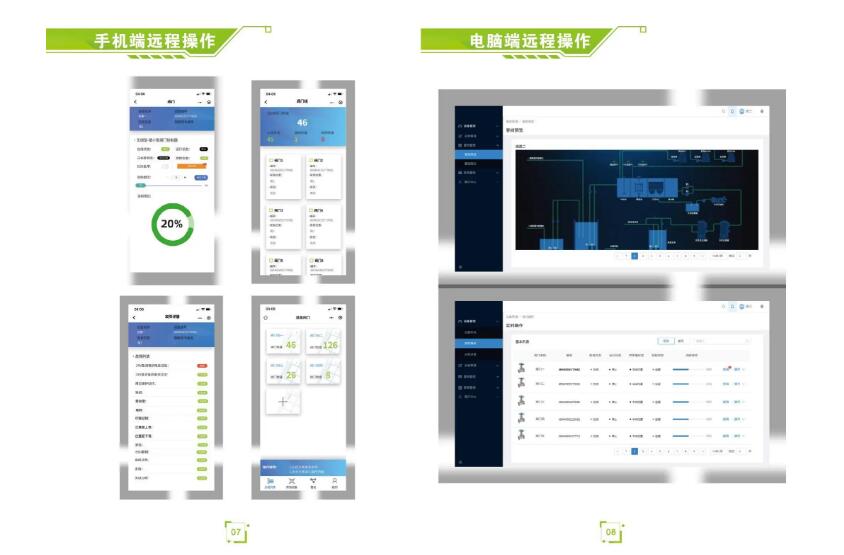

- 远程控制：支持通过Web端、手机APP或中控室下发指令，实现远程启闭、开度调节及参数设定，打破地域限制 。
三、 主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 型号 | Q941F-16C (注：若阀体为不锈钢，通常对应Q941F-16P/R，此处依用户指定“不锈钢”及“16C”压力等级综合描述，实际选型需确认阀体具体材质代码) |
| 公称通径 (DN) | 80 mm |
| 公称压力 (PN) | 1.6 MPa (16 bar) |
| 阀体材质 | 不锈钢 (如CF8M/316)，具备优异耐腐蚀性 |
| 密封材质 | PTFE (聚四氟乙烯) 或 PPL (对位聚苯) |
| 适用温度 | -29℃ ～ +180℃ (软密封); 最高可达300℃ (视密封材料而定) |
| 电源电压 | AC 220V / 380V / 110V 或 DC 24V (可选) |
| 控制信号 | 输入：4～20mA DC, 1～5V DC, 开关量; 输出：4～20mA DC (阀位反馈) |
| 动作时间 | ≤ 8秒 (90°行程，视执行器型号而定) |
| 防护等级 | IP67 (执行机构) |
| 通信方式 | 4G LTE (支持移动/联通/电信网络) |
| 工作环境 | 温度：-10℃ ～ 55℃; 湿度：≤ 90% RH |
(注：Q941F-16C中的“C”通常代表碳钢阀体(WCB)，若明确要求“不锈钢”，建议核对型号是否为Q941F-16P(304)或Q941F-16R(316)。本文基于用户“不锈钢”需求，重点阐述不锈钢材质特性，但保留16C的压力等级参考。)
四、 关键功能特点
1. 智能化与远程运维
传统电动球阀需现场操作或依赖有线总线，而4G物联网版实现了真正的无线化、云端化管理。管理人员可随时随地查看阀门运行日志、历史开度曲线及故障报警信息，大幅降低巡检成本，提升运维效率 。
2. 高可靠性与安全性
- 防静电设计：球体、阀杆与阀体之间设置弹簧导静电装置，防止静电积聚引发火花，适用于易燃易爆介质 。
- 防火结构：当火灾导致软密封烧毁时，阀杆凸阶与阀体形成金属接触，提供紧急二次密封，防止介质大量泄漏 。
- 过载保护：执行机构具备扭矩限制及过热保护，防止因介质卡阻或误操作损坏电机 。
3. 优异的流体性能
全通径设计确保流通能力大、压降小。不锈钢材质使其广泛适用于水、油、气、硝酸类、醋酸类及含纤维杂质污水等多种介质，尤其在化工、制药、食品饮料等对卫生及耐腐蚀要求高的行业表现 。
五、 应用领域
- 石油化工：用于腐蚀性化学品、油气输送管道的流量调节与紧急切断，利用其耐腐蚀性及远程监控能力保障生产安全 。
- 水处理与环保：在污水处理厂、自来水厂中，通过4G网络远程调控加药量或水流方向，适应分散式站点管理需求 。
- 食品制药：不锈钢材质符合卫生标准，易于清洗消毒，结合精确的流量控制，确保生产工艺的稳定性和产品纯度 。

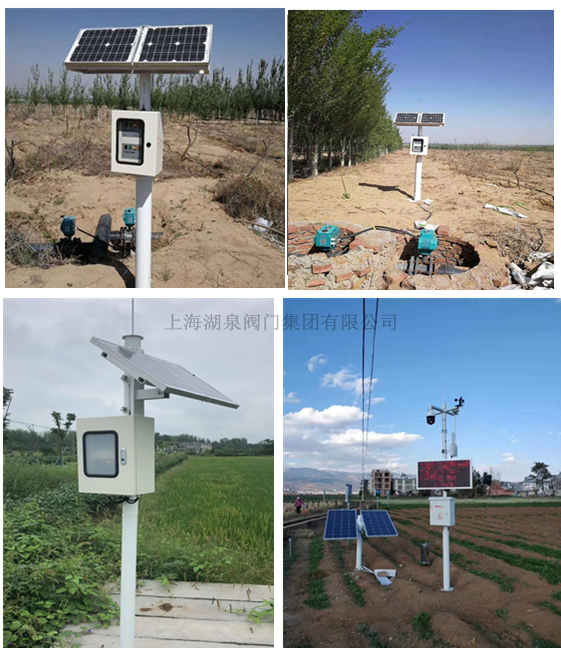

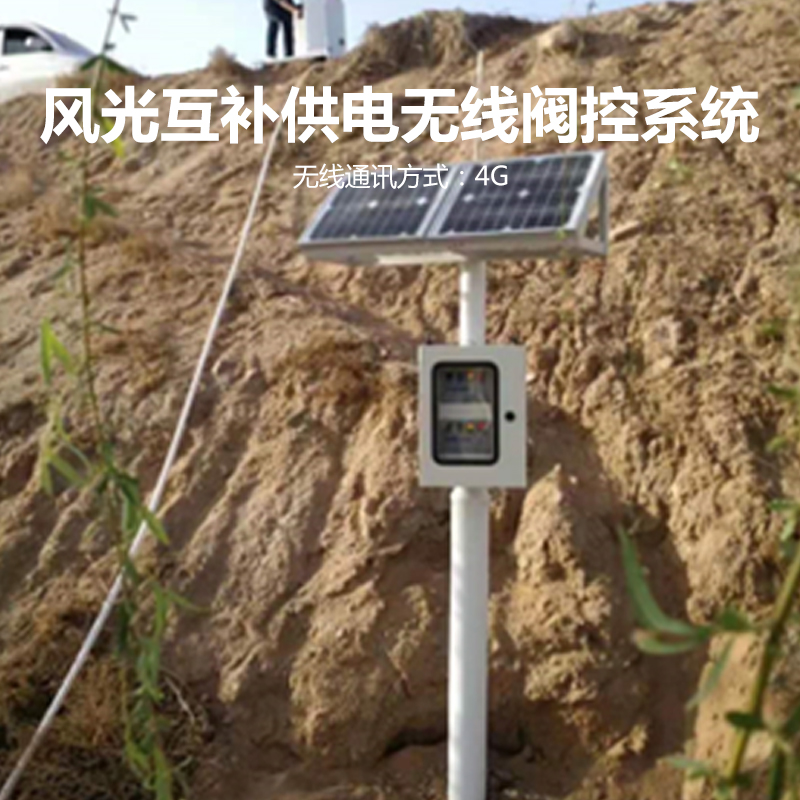

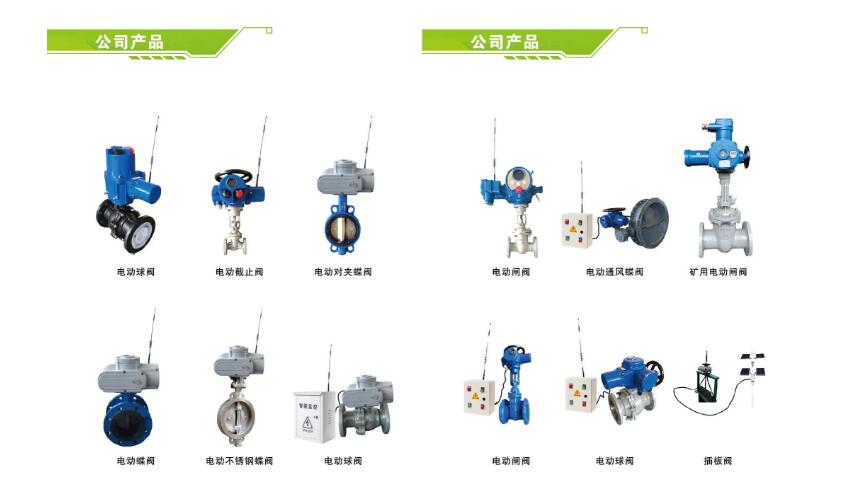

- 智慧农业与能源：配合风光互补供电系统（可选配），在无电网覆盖区域实现灌溉或能源管道的自动化控制 。
六、 选型与安装维护指南
1. 选型注意事项
- 介质兼容性：确认介质温度、压力及化学性质是否在不锈钢及PTFE/PPL密封材料的耐受范围内 。
- 控制模式：根据工艺需求选择开关型（两位控制）或调节型（4-20mA连续调节）。物联网版通常标配调节型功能以发挥最大价值 。
- 电源与信号：确认现场供电条件及控制系统接口类型，确保4G模块天线位置无严重屏蔽 。
2. 安装规范
- 管道清洁：安装前必须彻底冲洗管道，清除焊渣、铁锈等杂质，防止损伤阀座和球体 。
- 对中支撑：确保法兰平行对中，管道不得承受阀门重量，必要时加装支架，避免外力导致阀体变形泄漏 。
- 电气连接：严格按照接线图连接电源及信号线，注意相序正确。4G天线应引出至信号良好区域 。
- 禁止吊装：严禁将执行机构作为起重吊点，以免损坏内部齿轮及电子元件 。
3. 调试与维护
- 初始调试：通电后进行全开全闭测试，检查动作是否平稳、有无异响，并通过物联网平台验证数据上传是否正常 。
- 定期保养：定期检查填料函密封情况，补充润滑脂；清理过滤器，防止杂质进入阀腔 。
- 软件升级：通过物联网平台远程更新执行器固件，优化控制算法或修复潜在Bug 。
七、 结语
Q941F-16C DN80不锈钢法兰电动球阀（4G物联网版）代表了工业阀门向智能化、网络化发展的趋势。它不仅保留了传统球阀结构简单、密封可靠、流阻小的优点，更通过4G
