随着工业4.0与智能制造的深入推进，传统工业阀门的控制方式正经历从本地手动、PLC集中控制向移动端远程智能调控的变革。本文以Q941F-25P DN300不锈钢电动球阀为例，深入探讨其集成物联网（IoT）通讯模块后，通过智能手机APP实现远程开关、调节及状态监控的技术架构、核心功能及应用价值。该技术方案不仅提升了大口径管道系统的管理效率，更实现了预测性维护与安全预警，为石油、化工、水处理等行业的智能化转型提供了有力支撑。
一、 产品概述与技术背景
1.1 Q941F-25P DN300电动球阀基础特性
Q941F系列电动球阀是工业自动化管道系统中用于介质切断或流量调节的关键执行机构。型号解析如下：
- Q：代表球阀；
- 9：代表电动驱动；
- 4：代表法兰连接形式；
- 1：代表直通式结构；
- F：代表阀座密封材料为氟塑料（如PTFE聚四氟乙烯）；
- 25：代表公称压力等级为PN25（即2.5MPa）；
- P：通常指代特定材质版本（如不锈钢304/316）或特殊功能配置；
- DN300：代表公称通径为300毫米 。
该阀门采用直连式电动执行机构，内置伺服系统，无需外配伺服放大器即可接收4-20mA标准信号或开关量信号进行控制。其阀体通常采用碳钢（WCB）或不锈钢（304、316L）制造，具备流体阻力小、密封性能好、动作稳定可靠等特点，广泛适用于水、蒸汽、油品及腐蚀性介质的控制 。
1.2 传统控制模式的局限性
在传统工业场景中，DN300等大口径电动球阀的控制主要依赖以下方式：
- 现场手动操作：通过执行器上的手柄或按钮进行就地启闭，效率低且存在安全隐患。
- 中控室DCS/PLC控制：虽然实现了自动化，但受限于固定终端，管理人员无法随时随地掌握阀门状态或进行紧急干预。
- 信息滞后：故障报警往往依赖声光信号或定期巡检，缺乏实时推送机制，导致维护响应延迟 。
为解决上述痛点，将物联网技术引入电动球阀，构建“端-云-移”一体化的远程调控体系成为行业趋势。

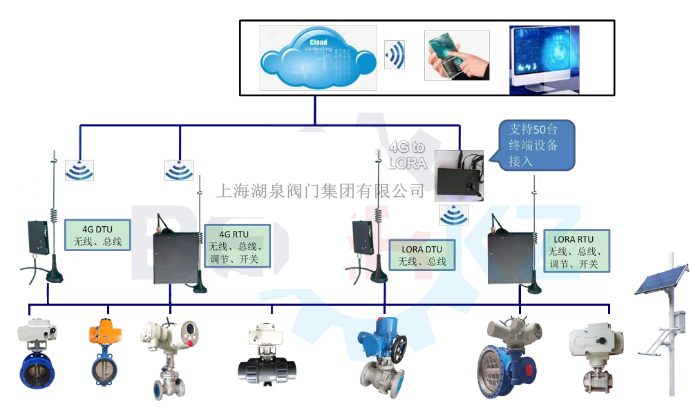

二、 手机APP远程调控技术架构
支持手机APP远程调控的Q941F-25P DN300电动球阀，是在传统智能电动球阀基础上，深度融合了物联网通讯技术与云平台服务。其技术架构主要分为三层：感知执行层、网络传输层与应用交互层。
2.1 感知执行层：智能一体化电动执行机构
该层是阀门控制的物理基础，核心组件包括：
- 高性能电动执行器：输出力矩覆盖50N·M至2000N·M，满足DN300阀门在PN25压力下的驱动需求。采用二级精密蜗轮蜗杆传动，具备自锁性，确保阀门位置稳定 。
- 内置伺服与传感系统：集成高精度位置传感器（编码器/电位器）、扭矩传感器及温度传感器。实时采集阀门开度（0-100%）、运行状态（开启/关闭/故障）、电机温度及负载扭矩等数据 。
- 智能控制单元：支持4-20mA模拟量调节或开关量控制，具备死区可调、定位精度高（±0.5%~±1% FS）、抗干扰能力强等特点。内置过热、过载、限位三重保护机制，确保设备安全 。
2.2 网络传输层：物联网通讯模块
这是实现远程互联的核心枢纽。在电动执行器内部或外部加装专用物联网通讯网关，主要功能包括：
- 多协议接入：支持Modbus RTU/TCP、Profibus、HART等工业总线协议，并与物联网模块进行数据转换 。
- 无线通讯技术：根据现场环境选择4G/5G、NB-IoT、Wi-Fi或LoRa等无线通讯方式。对于偏远或无Wi-Fi覆盖的工业现场，4G/NB-IoT因其广覆盖、低功耗特性成为首选 。
- 数据加密与安全：采用SSL/TLS加密传输协议，确保控制指令与状态数据在互联网传输过程中的安全性，防止黑客攻击或数据篡改 。
2.3 应用交互层：云端平台与手机APP
- 云端服务器：负责接收、存储和处理来自阀门的海量运行数据。提供设备管理、用户权限管理、数据分析及API接口服务 。

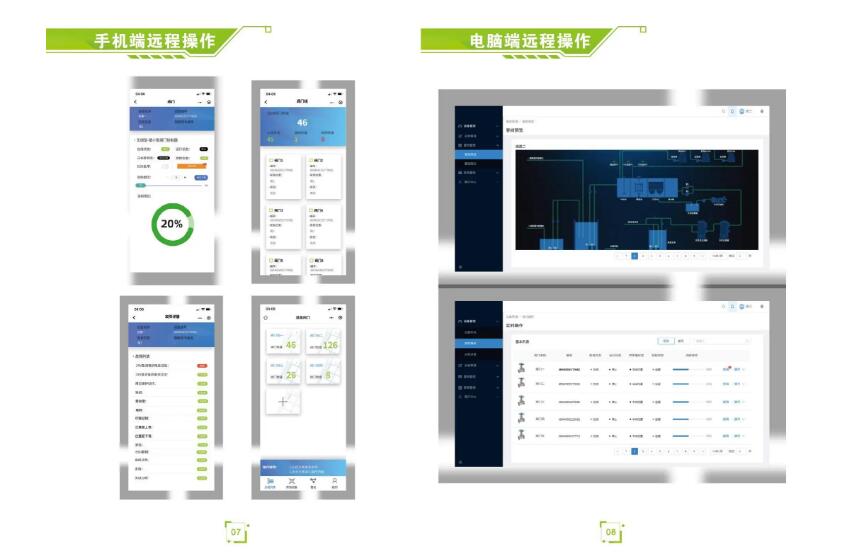

- 智能手机APP：用户终端界面。支持iOS与Android系统。通过绑定设备ID，用户可实时查看阀门状态、发送控制指令、接收报警推送。界面设计直观，通常包含地图定位、开度仪表盘、历史曲线图等模块 。
三、 核心功能详解
3.1 远程实时控制
用户可通过手机APP在任何有网络覆盖的地点，对Q941F-25P DN300电动球阀进行操作：
- 开关控制：一键发送“全开”或“全关”指令，执行器接收后迅速动作，动作时间可根据工况设定（如15秒/30秒/60秒） 。
- 比例调节：对于调节型阀门，APP可输入目标开度百分比（如50%），执行器内置PID算法自动调整电机转动角度，精确到达指定位置，实现流量的精准控制 。
- 急停保护：在紧急情况下，APP提供“紧急停止”按钮，立即切断电机电源并锁定当前位置，防止事故扩大 。
3.2 全方位状态监控
APP实时显示阀门的“健康档案”：
- 实时参数：当前开度、阀位反馈信号、电机运行电流、环境温度等 。
- 运行日志：记录每次操作的时间、类型（开/关/调）、操作人及结果，形成不可篡改的操作审计追踪 。
- 可视化图表：生成开度变化曲线、扭矩趋势图，帮助工程师分析阀门运行平稳性及潜在机械故障 。
3.3 智能预警与预测性维护
系统基于大数据分析与阈值设定，实现主动式维护：
- 异常报警：当检测到过载、堵转、通讯中断、电源缺相或开度偏差过大时，系统立即通过APP推送弹窗、短信或电话报警 。
- 泄漏预警：通过监测微小扭矩变化或流量异常，结合AI算法预判密封面磨损或内漏风险 。
- 维护提醒：根据阀门动作次数累计或运行时长，自动提示润滑保养、密封圈更换等预防性维护任务，延长设备寿命 。
3.4 数据集成与管理
- 云端存储：所有运行数据上传至云服务器，支持长期保存与回溯查询 。
- 多系统集成：通过RESTful API或MQTT协议，可将阀门数据无缝接入企业ERP、MES或SCADA系统，打破信息孤岛，实现生产全流程数字化管理 。
四、 应用场景与优势分析
4.1 典型应用场景
- 石油化工行业：在大型炼化基地，DN300管道输送原油、成品油或化工原料。远程调控可减少人员进入高危区域频次，提高应急响应速度 。
- 水处理与环保：污水处理厂分布分散，通过手机APP可集中监控各站点加药泵出口球阀状态，优化药剂投加量，降低运营成本 。
- 电力与供热：锅炉给水、蒸汽管道及城市热力管网中，需频繁调节流量以匹配负荷变化。远程精准调节有助于提升能源利用效率 。
- 制药与食品：卫生级管道系统要求严格，远程无菌操作避免人为污染风险，同时满足GMP合规性要求 。
4.2 核心优势
| 维度 | 传统控制模式 | APP远程调控模式 |
|---|---|---|
| 操控便捷性 | 需现场操作或固定中控室 | 随时随地，一部手机即可掌控 |
| 响应速度 | 依赖人员到位，滞后性强 | 秒级指令下达，即时反馈 |
| 维护成本 | 定期巡检，被动维修 | 预测性维护，减少非计划停机 |
| 安全性 | 人员暴露于危险环境 | 远程隔离操作，本质安全 |
| 数据价值 | 数据孤立，难以分析 |
数据云端 |
