在工业自动化与智能制造深度融合的背景下，管道流体控制设备正经历从单一机械执行向数字化、网络化智能终端的深刻转型。DN50硬密封铸钢电动球阀作为中低压及高温高压工况下的关键截断元件，其智能化升级不仅体现在执行机构的精度提升，更在于通信协议的兼容性与数据交互能力。本文深入探讨具备Modbus RTU/TCP双协议兼容技术的DN50硬密封铸钢电动球阀的技术架构、核心优势及应用场景。
一、 产品基础架构：硬密封与铸钢材质的双重保障
1. 阀体材质与结构特性
DN50口径的电动球阀通常采用WCB铸钢（Carbon Steel）作为阀体主要材料。WCB铸钢具有良好的铸造性能、机械强度和焊接性能，适用于-29℃至425℃的温度范围，能够承受PN16至PN40（Class 150-300）的压力等级 。相较于不锈钢或铸铁，铸钢在保证强度的同时优化了成本效益，特别适用于水、蒸汽、油品及弱腐蚀性流体介质 。
2. 硬密封技术的核心优势
与传统软密封（PTFE/橡胶）不同，硬密封球阀采用“金属对金属”的密封副设计。球体与阀座密封面经过超音速火焰喷涂碳化钨（WC-Co）、激光熔覆或硬质合金堆焊处理，硬度可达HRC 60~78 。这种设计带来了显著的性能提升：
- 耐高温性：适用温度上限可延伸至650℃甚至更高，突破了软密封200℃的限制 。
- 耐磨损与抗颗粒：在含有固体颗粒、煤粉、灰渣或矿浆的介质中，硬密封能有效抵抗冲刷和切损，延长使用寿命 。
- 双向密封能力：通过浮动阀座或固定球结构配合弹簧预紧力，实现正向与反向压力下的可靠零泄漏，安装时无需区分流向 。
二、 通信协议革命：Modbus RTU与TCP的双模兼容
传统电动阀门多依赖模拟量信号（4-20mA/0-10V）进行开关或调节控制，存在布线复杂、抗干扰能力弱、无法获取详细状态信息等局限。引入Modbus RTU/TCP双协议兼容技术，标志着该阀门成为工业物联网（IIoT）网络中的智能节点。
1. Modbus RTU：现场级总线控制的基石
Modbus RTU是一种串行通信协议，广泛应用于RS-485总线网络。
- 技术特点：采用二进制传输，数据密度高，通信效率高。支持主从架构，单个总线可连接多达247个从站设备。
- 应用价值：在DN50电动球阀中集成RTU接口，允许PLC或DCS系统通过单对双绞线轮询多个阀门，实时读取阀位反馈、故障代码、扭矩状态等参数 。对于老旧厂房改造，无需重新铺设大量电缆，利用现有RS-485总线即可实现数字化升级 。
2. Modbus TCP：企业级网络集成的桥梁
Modbus TCP是基于以太网的通信协议，将Modbus应用层数据封装在TCP/IP帧中。
- 技术特点：利用标准以太网物理层和数据链路层，支持高速数据传输，易于与SCADA系统、MES系统及云平台对接。
- 应用价值：DN50阀门配备TCP接口后，可直接接入工厂局域网。工程师可通过Web浏览器或专用软件远程监控阀门状态，实现跨地域的设备管理。TCP协议还支持更大的数据负载，便于传输阀门的历史运行日志和维护记录 。
3. 双协议兼容的技术实现
双协议兼容并非简单的硬件叠加，而是需要智能执行器内部集成高性能微控制器（MCU）和通信网关模块。
- 自动识别与切换：高级执行器具备协议自动检测功能，可根据连接的物理介质（串口线或以太网线）自动切换通信模式，或通过软件配置指定工作协议。
- 统一数据映射：无论使用RTU还是TCP，阀门内部寄存器地址表保持一致。例如，保持寄存器0x0001始终代表当前开度百分比，输入寄存器0x1000代表故障状态码。这种标准化设计降低了上位机软件开发难度 。
- 隔离与保护：执行器内部需集成光电隔离器和浪涌保护电路，确保在强电磁干扰环境下通信稳定，防止雷击或电网波动损坏通信模块 。
三、 智能执行机构的关键功能
除了通信协议，DN50硬密封电动球阀的智能执行机构还具备以下核心功能，共同构成完整的智能控制解决方案：
1. 高精度定位与反馈
执行器内置高分辨率编码器或电位器，提供0~90°的精确角行程控制。支持4-20mA模拟量信号与Modbus数字信号的双重反馈，确保控制系统能实时掌握阀门实际位置，回差控制在±2.5%以内 。
2. 多重保护机制
- 过载保护：当阀门遇到卡阻或扭矩超过设定值时，电机自动断电并上报故障代码，防止电机烧毁 。
- 过热保护：监测电机绕组温度，防止频繁启停导致的热积累损坏 。
- 限位保护：机械限位与电子限位双重保险，确保阀门在全开/全关位置的准确停止 。
3. 本地与远程协同操作
执行器面板配备液晶显示屏和本地操作按钮，支持就地手动/自动切换、参数设置及状态查看。同时，通过Modbus协议可实现远程参数修改、固件升级及诊断维护，大幅降低运维成本 。
四、 典型应用场景与选型建议
1. 应用场景
- 石油化工：用于高温油品、蒸汽管道的切断与控制，硬密封耐受高温，双协议实现集中监控 。
- 电力行业：循环水系统、冷却水系统的流量调节，双向密封适应水流方向变化，TCP协议接入电厂DCS系统 。
- 市政水务：供水管网中的分区控制，RS-485总线长距离传输优势明显，RTU协议适合分散式泵站管理 。
- 环保工程：污水处理中的含颗粒介质控制，硬密封抗磨损，智能诊断预防堵塞故障 。
2. 选型要点
- 确认介质与工况：明确介质温度、压力、腐蚀性，选择对应的硬密封材质（如碳化钨、司太立合金） 。
- 通信环境评估：若现场已有RS-485总线，优先选用RTU模式；若需接入企业ERP/MES系统，选用TCP模式或双模自适应型号 。
- 防爆要求：在易燃易爆区域，需选择符合Ex d IIC T4等防爆等级的执行器 。
- 电源电压：根据现场供电条件选择AC220V、AC380V或DC24V 。
五、 结语

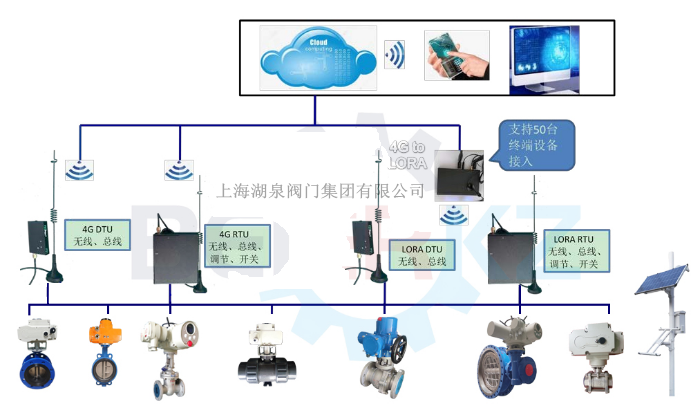

DN50硬密封铸钢电动球阀结合Modbus RTU/TCP双协议兼容技术，代表了工业阀门智能化的重要发展方向。它不仅解决了传统阀门在高温、磨损工况下的可靠性问题，更通过标准化的数字通信接口，打破了设备与信息系统的壁垒。在工业4.0时代，此类智能阀门将成为构建透明化、高效化生产流程的基础单元，为企业带来显著的运维效率提升与全生命周期成本优化。随着LoRa无线网关等新技术的融合，未来阀门将更加灵活地融入各类工业网络，推动流体控制迈向全面感知、自主决策的新阶段 。
