产品概述
D971X-16Q NB-IoT智能电动蝶阀是一款专为现代智慧水务系统打造的高性能流体控制设备。该产品在传统D971X系列软密封电动对夹蝶阀的基础上，深度融合了窄带物联网（NB-IoT）通信技术，实现了阀门的远程无线控制、状态实时监测及低功耗运行。其独特的低压损流道设计与一体化结构，使其成为城市供水管网、农田灌溉、二次供水及污水处理等场景中理想的截断与调节元件。
核心技术与设计亮点
1. NB-IoT 无线通信与远程控制
- 广覆盖与深穿透：内置高性能NB-IoT通信模块，利用运营商基站网络，无需额外铺设通讯线路即可实现远距离数据传输。即使在地下井室或信号屏蔽较强的环境中，也能保持稳定的连接。

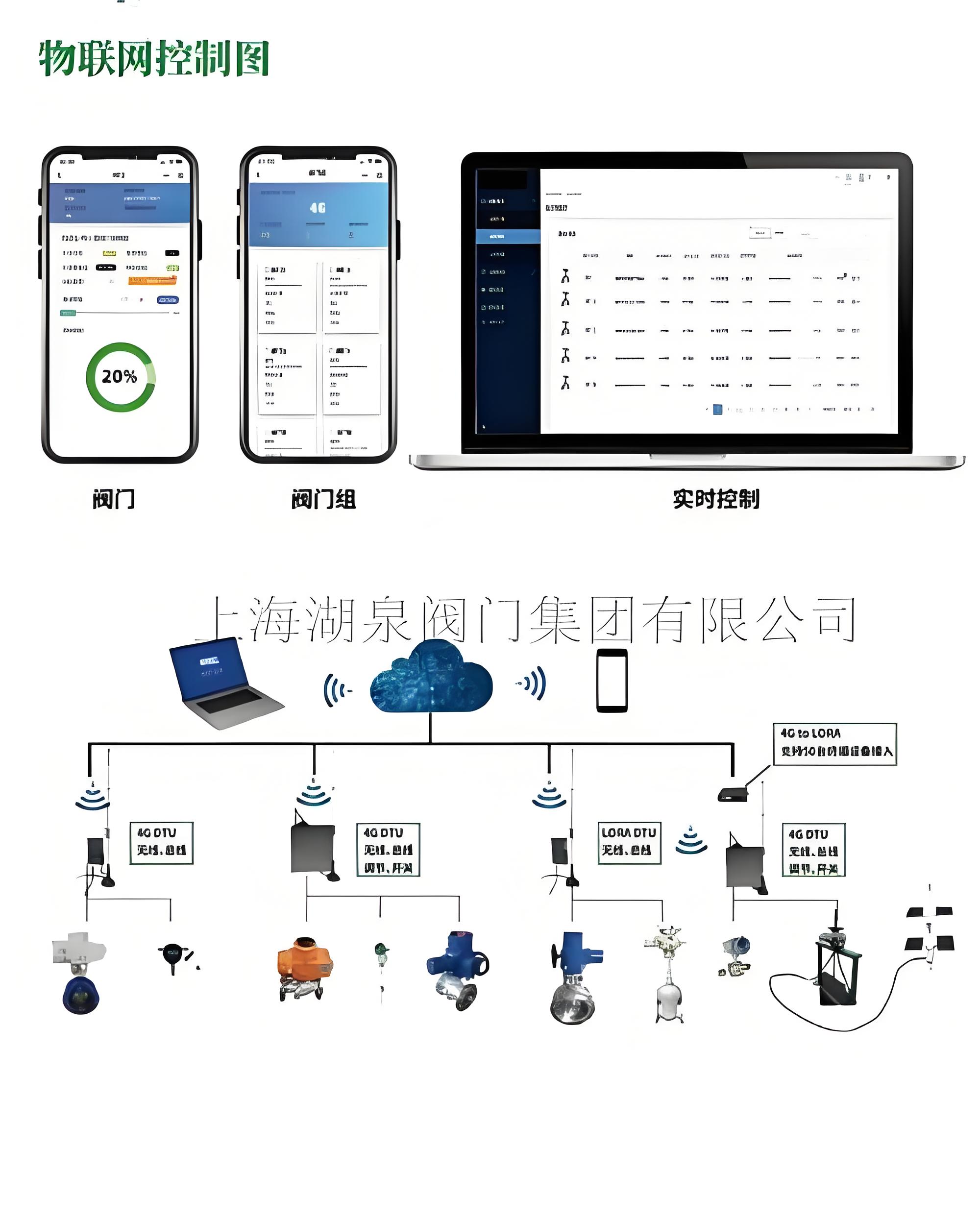

- 双向交互能力：支持云端平台下发开关指令，同时实时上传阀门开度、故障报警、电池电量等状态数据至智慧水务管理平台。
- 多终端接入：配套手机APP或PC端集控软件，管理人员可随时随地进行远程操作、参数设置及历史数据查询。
2. 超低功耗与长效续航
- PSM/eDRX节能模式：采用先进的电源管理策略，在非通信时段进入深度休眠状态，极大降低静态电流消耗。

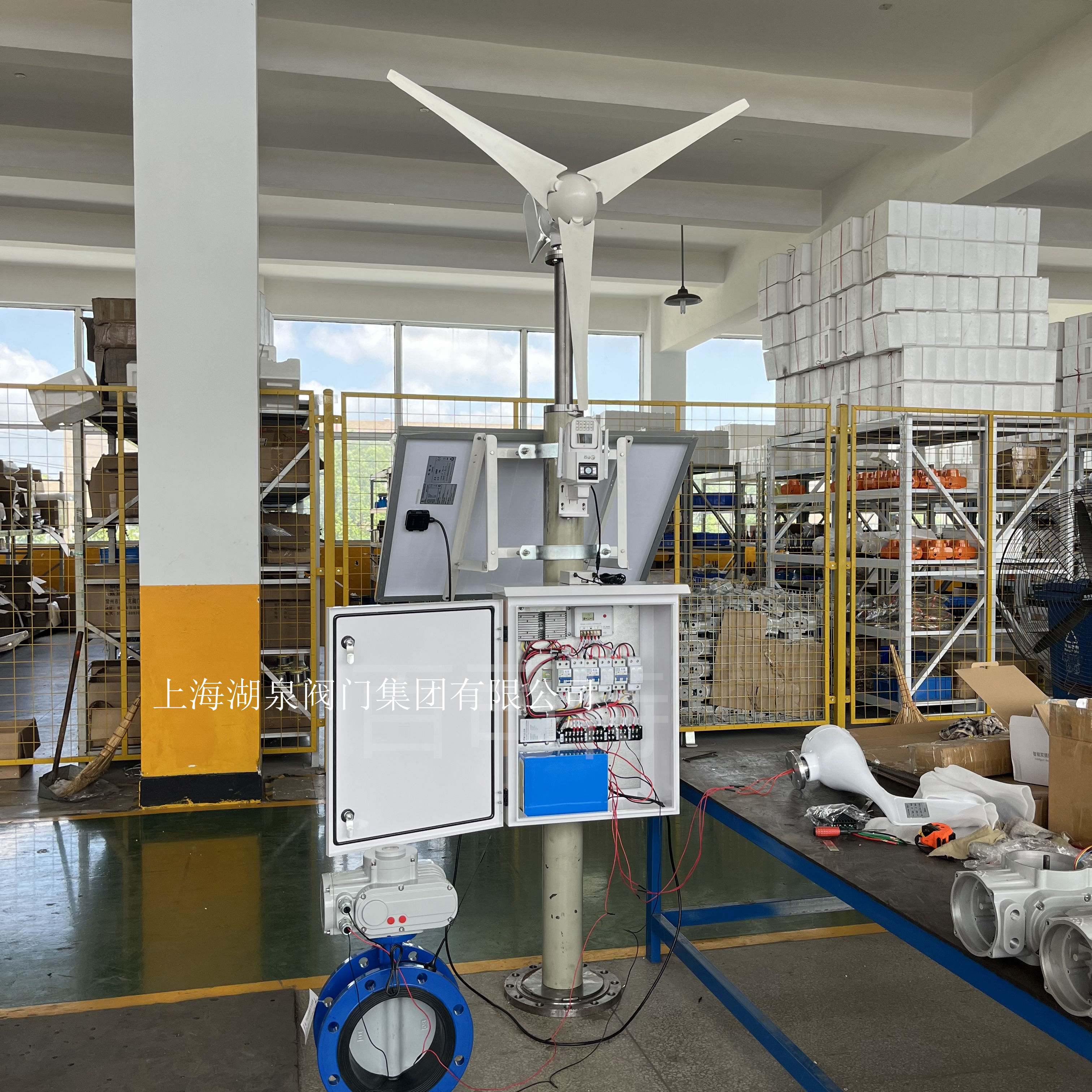

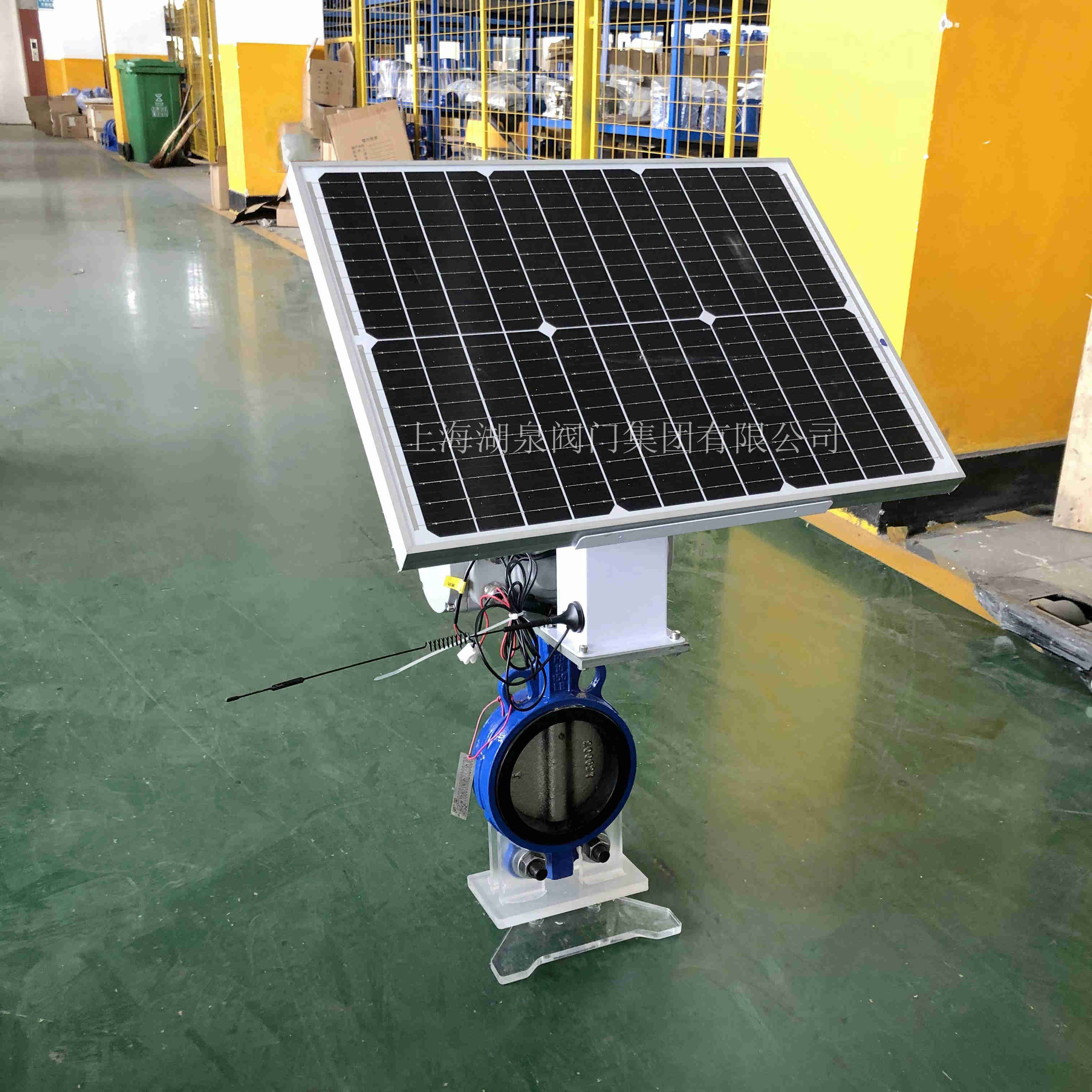

- 太阳能供电兼容：支持DC24V直流供电，并可轻松搭配太阳能光伏板与蓄电池组，实现“免布线”安装，特别适用于野外无市电供应的偏远管段。
- 长寿命设计：优化硬件选型与通信策略，在常规工况下，电池续航能力可达数年甚至更久，大幅降低维护成本。
3. 低压损流道设计
- 流线型蝶板：阀板采用优化的流线型几何设计，全开状态下介质流动阻力极小，有效降低管道系统的压力损失，提升输水效率，节约泵站能耗。
- 大流通能力：相比传统闸阀或截止阀，蝶阀结构紧凑，流通截面大，特别适合大中口径管道的流量调节与截断。
4. 高可靠性机械结构
- 软密封零泄漏：采用优质橡胶圈或四氟乙烯密封圈，配合精密加工的阀座，确保常温清水介质下的双向密封性能，泄漏率极低。
- 对夹式连接：D971X型号为对夹式结构，体积小、重量轻，安装空间要求低，便于在狭窄空间内施工与维护。
- 防护等级IP67：电动执行器与无线模块集成于一体，外壳具备高等级防尘防水能力，适应潮湿、多尘的恶劣户外环境。
主要技术参数
| 参数项目 | 规格说明 |
|---|---|
| 产品型号 | D971X-16Q (NB-IoT版) |
| 公称通径 | DN50 ～ DN400 (可根据需求扩展至DN500+) |
| 公称压力 | PN1.6 MPa (16公斤压力) |
| 阀体材质 | 球墨铸铁、碳钢、不锈钢 (可选) |
| 密封材质 | EPDM橡胶、NBR丁腈橡胶、PTFE四氟 |
| 适用介质 | 水、油品、气体等非腐蚀性或弱腐蚀性介质 |
| 工作温度 | -10℃ ～ +80℃ (视密封材料而定) |
| 电源电压 | AC220V / DC24V (支持太阳能供电接口) |
| 通信协议 | NB-IoT (基于3GPP标准) |
| 控制方式 | 远程无线控制 / 本地手动优先 / APP控制 |
| 防护等级 | IP67 |
| 执行标准 | GB/T 17213.1, ASME B16.104 |
应用场景
- 智慧水务管网：用于城市供水主管网的分区计量、压力调控及突发爆管事故的远程紧急切断。
- 农田智能灌溉：在无电网覆盖的田间地头，通过太阳能+NB-IoT阀门实现自动化轮灌，节省人力与水資源。
- 二次供水设施：小区泵房内的出水总管控制，结合水箱液位信号实现自动启停，防止溢流或缺水。
- 消防喷淋系统：作为区域隔离阀，平时常开，火灾时可通过联动信号远程关闭特定区域，辅助灭火救援。
- 污水处理与排放：用于污水厂进出水管道的流量调节与截断，耐腐蚀且易于远程监控。
总结
D971X-16Q NB-IoT电动蝶阀将成熟的阀门制造技术与前沿的物联网技术完美结合，不仅解决了传统电动阀布线难、维护成本高、响应滞后等痛点，更通过低压损设计助力水务企业实现节能降耗。它是构建数字化、智能化水务基础设施的关键执行单元，为水资源的高效管理与安全输送提供了坚实保障。
