产品概述
NB-IoT低功耗广域网智能电动球阀（型号：Q941F-16C）是一款集传统流体控制技术与现代物联网通信技术于一体的智能化工业阀门设备。该产品在标准Q941F系列电动浮动式法兰球阀的基础上，集成了基于NB-IoT（Narrowband Internet of Things）通信模组的智能控制单元，实现了远程无线监控、自动化调节及数据实时上传功能。

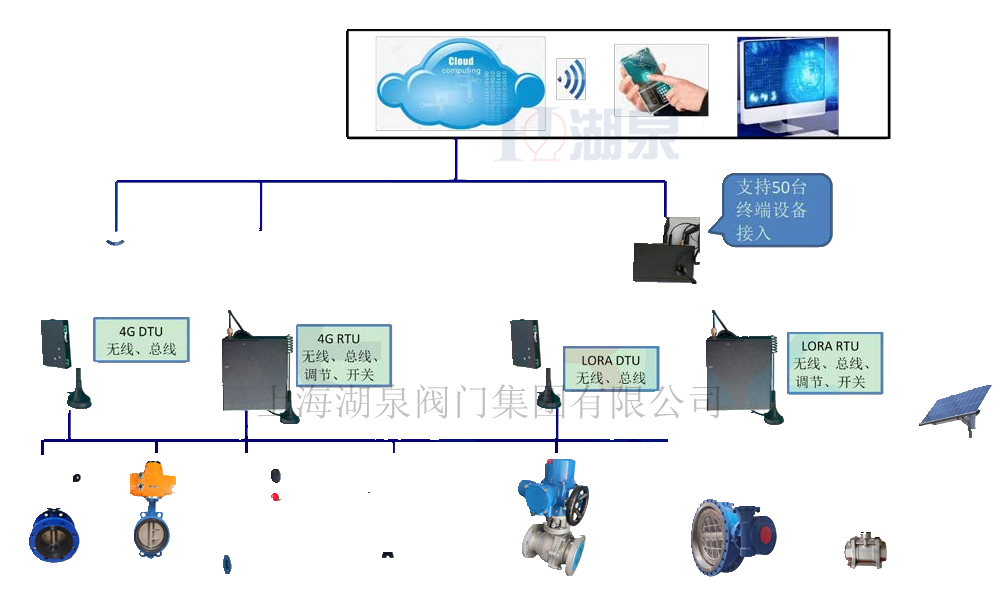

该阀门专为智慧水务、远程管网监测、无人值守泵站及分布式能源管理系统设计，特别适用于信号覆盖复杂、布线困难或需要极低功耗长期运行的场景。通过NB-IoT网络，设备可直接接入云平台，无需部署本地网关，大幅降低了系统建设成本与维护难度。
核心技术与功能特点
1. NB-IoT低功耗广域连接
- 广覆盖与强穿透：利用NB-Io技术特性，具备比GSM/LTE高20dB的增益，能够深入地下管井、地下室等信号弱覆盖区域，确保通信稳定。
- 超低功耗设计：采用PSM（Power Saving Mode）和eDRX（Extended Discontinuous Reception）省电模式。在非工作状态下，模块进入深度休眠，待机功耗低于2W（部分优化版本可低至微安级），支持太阳能供电或长效电池供电，满足户外长期免维护需求。
- 海量连接能力：单个基站扇区可支持数万至十万级终端连接，适合大规模分布式阀门部署。
2. 智能控制与诊断
- 双向通信与控制：支持云端下发开关指令、调节开度（4-20mA模拟量对应0-90°行程）及参数配置。同时，阀门状态（开/关/故障）、位置反馈、电流电压等数据实时上报。
- 多协议兼容：内置Modbus RTU/TCP协议栈，支持与PLC、SCADA系统及主流物联网平台无缝对接。
- 智能故障诊断：具备11种异常状态识别功能，包括阀门卡阻、电机过载、过热保护、通信中断、电源异常等。一旦检测到故障，立即触发本地报警并上传告警信息至管理平台。
3. 高精度传感与数据采集
- 集成传感器：可选配内置压力、流量、温度传感器，数据采集精度达±0.5%，实现“阀+表”一体化监测。
- 实时监测：实时采集管道介质参数，为漏损分析、流量平衡调度提供数据支撑。
主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 产品型号 | Q941F-16C (NB-IoT智能版) |
| 公称通径 (DN) | DN15 ～ DN250 (常规)，最大可达DN300 |
| 公称压力 (PN) | PN1.6 MPa (16 bar), ANSI 150LB, JIS 10K |
| 适用介质 | 水、油品、气体、弱腐蚀性化学介质、污水等 |
| 介质温度 | -40℃ ～ +180℃ (PTFE密封); -40℃ ～ +350℃ (PPL密封) |
| 阀体材质 | WCB (碳钢), CF8 (304不锈钢), CF8M (316不锈钢) |
| 密封材料 | PTFE (聚四氟乙烯), PPL (对位聚苯) |
| 泄漏量 | 符合 ANSI B16.104 V 级标准 (零泄漏) |
| 动作时间 | 90°行程执行时间 ≤ 8秒 (视口径而定，通常15-60秒) |
| 防护等级 | IP67 (执行机构), IP68 (可选配潜水型) |
| 防爆等级 | Ex d IIB T4 (可选配) |
| 通信制式 | NB-IoT (LTE Cat NB1/NB2) |
| 工作电压 | AC 220V / DC 24V / 太阳能+锂电池组 |
| 控制信号 | 4-20mA (调节型), ON/OFF (开关型), Modbus RTU |
结构与设计优势
- 直连式一体化结构：电动执行机构与阀体采用直连方式，去除了中间连杆，结构紧凑，重量轻，安装空间小，且减少了机械传动误差，提高了控制精度。
- 内置伺服系统：执行器内部集成高性能伺服放大器与控制芯片，无需外置伺服放大器，接线简单，抗干扰能力强。
- 双重限位保护：具备电气限位与机械限位双重保护，防止过扭矩损坏阀门，确保运行安全。
- 手动优先机制：配备手轮操作机构，在断电或紧急情况下，可切换至手动模式进行应急操作，手轮具有通电自动复位功能。
- 耐腐蚀与耐用性：阀体经过精密铸造与表面处理，球体采用镀铬或硬化处理，密封圈采用高性能弹性材料，确保在恶劣工况下的长寿命运行（循环寿命≥10万次）。
应用场景
- 智慧水务：城市供水管网远程控压、分区计量（DMA）、老旧管网改造中的智能水表后端控制。
- 农业灌溉：大面积农田的分布式节水灌溉控制，利用NB-IoT广覆盖特性解决偏远地区通信难题。
- 石油化工：分散式油气管线的安全切断与流量调节，特别是在防爆要求高的区域。
- 暖通空调 (HVAC)：大型建筑群的冷热源平衡控制，实现按需供能。
- 环保污水处理：排污管道的远程截断与流量监控，防止非法排放。
选型与安装建议
- 信号评估：在安装前，需使用专业工具测试现场NB-IoT信号强度（RSRP/SINR）。若信号较弱，建议选择带外置天线接口的型号，或加装信号增强器。

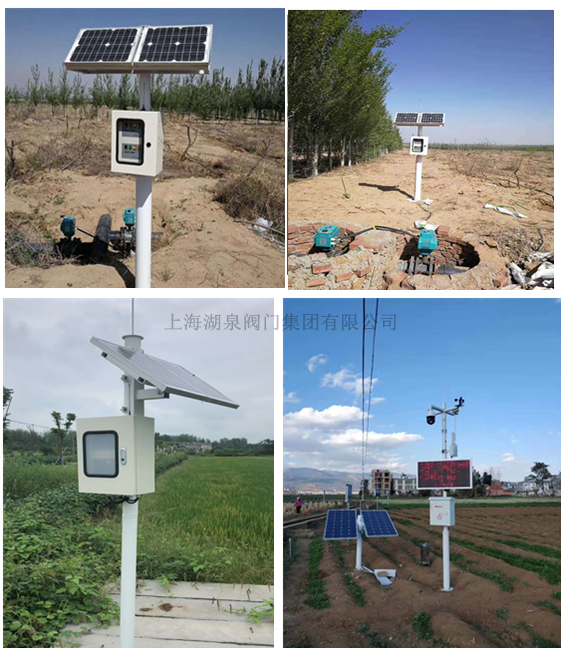

- 电源配置：对于无市电供应的场景，需根据阀门动作频率计算功耗，合理配置太阳能板功率与电池容量，确保阴雨天连续工作不少于7天。
- 安装方向：阀门可水平或垂直安装，但建议执行机构朝上，避免雨水积聚。安装时应清洁管道内部，防止焊渣、杂质损伤密封面。
- 调试与维护：首次上电需进行全行程校准。定期检查电池电量及通信模块状态，软件固件可通过OTA（Over-The-Air）远程升级，减少现场维护成本。
总结
NB-IoT智能电动球阀 Q941F-16C 代表了工业自动化向数字化、网络化转型的最新成果。它不仅保留了传统电动球阀优异的流体控制性能，更通过低功耗广域网技术解决了远程运维的痛点，为构建高效、节能、安全的智能管网系统提供了可靠的基础设施保障。
