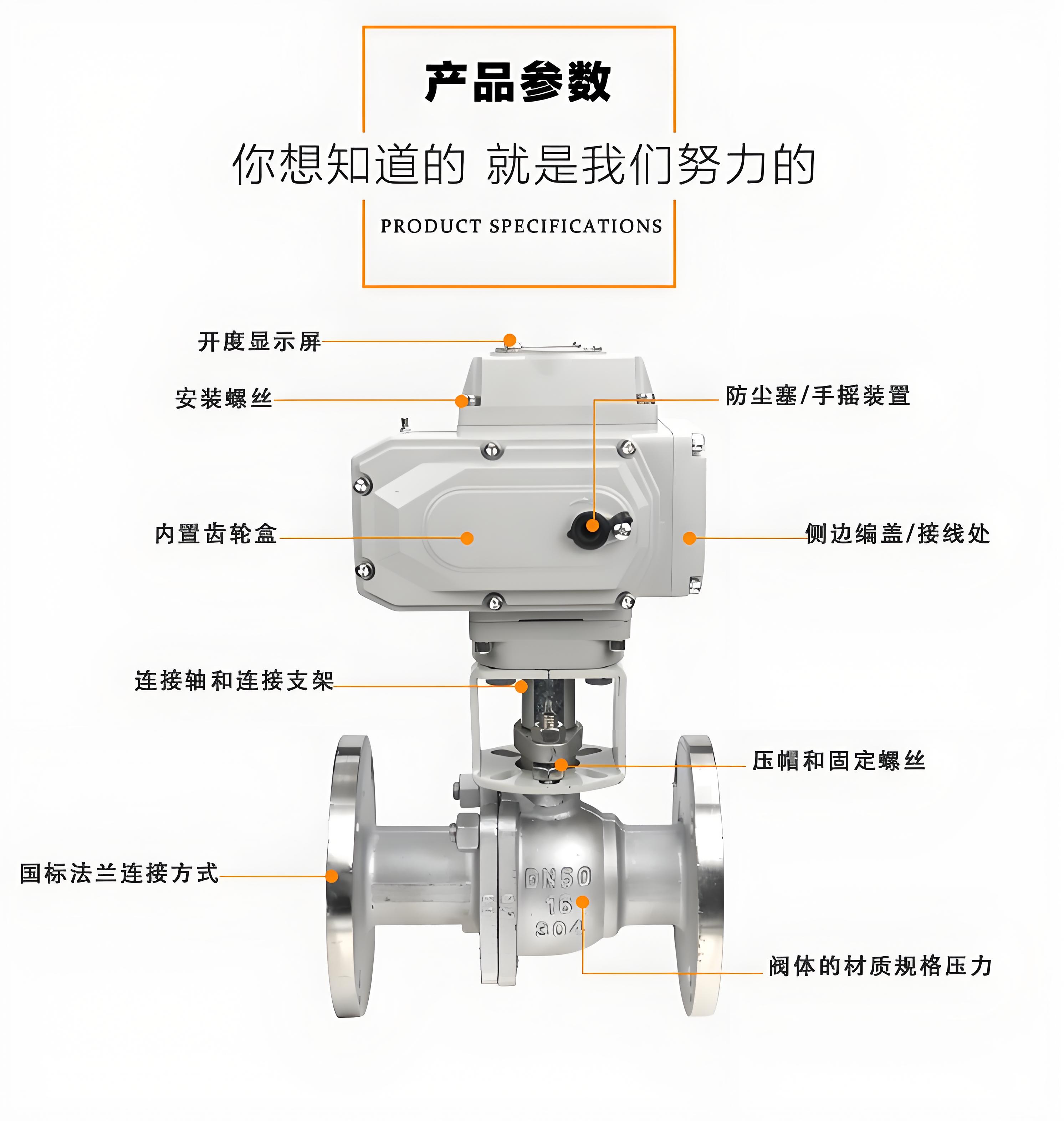

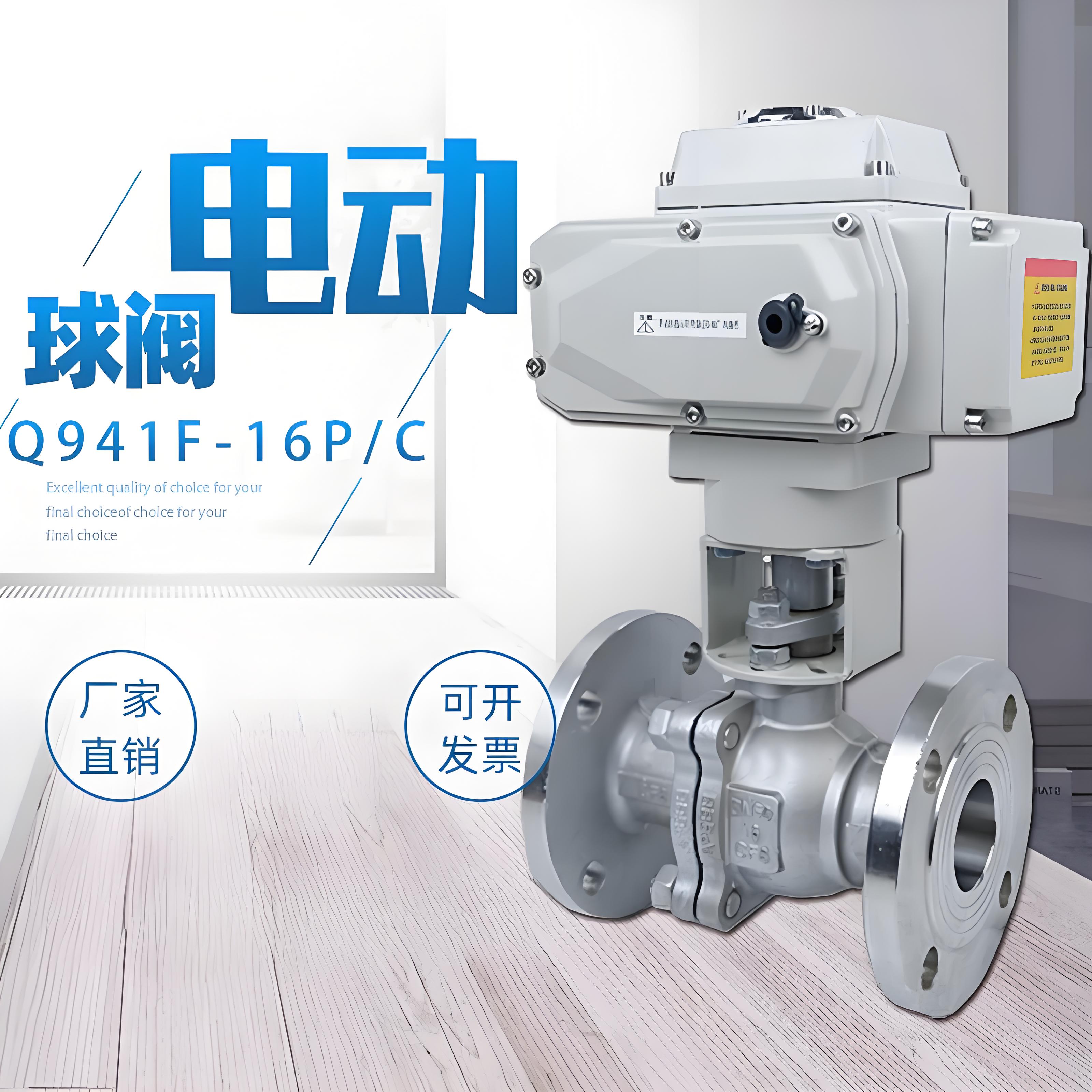

Q941F-16C DN50 是一款公称通径为50mm、公称压力1.6MPa的铸钢（WCB）电动软密封法兰球阀，适用于常温至中温介质的切断与调节控制 。
核心参数解析
- 型号含义：Q代表球阀，9代表电动驱动，4代表法兰连接，1代表浮动球直通式结构，F代表密封面材料为氟塑料（PTFE），16代表公称压力PN16（1.6MPa），C代表阀体材质为碳钢（WCB）。
-
关键规格：
- 公称通径：DN50（接口内径约50mm）。
- 压力等级：PN1.6MPa（强度试验压力2.4MPa，密封试验1.8MPa）。
- 阀体材质：WCB铸钢，耐压强度高，适用于水、油品、气体等非强氧化性介质 。
- 密封形式：软密封，阀座及密封圈通常采用聚四氟乙烯（PTFE），可实现零泄漏，但耐温受限 。
性能与限制
- 适用温度：受PTFE软密封限制，常规工作温度范围为 -29℃ ~ 150℃；若选用增强PTFE或PPL材料，最高可达180℃~300℃，需确认具体配置 。
- 驱动方式：配备电动执行器（常见电压AC220V/380V或DC24V），支持开关型（两位式）或调节型（4-20mA信号控制），动作时间通常为15s/30s/60s可选 。
- 连接标准：法兰尺寸符合 GB/T9113 或 HG/T20592 等国标/化工部标准，便于管道安装 。
应用场景与注意事项
- 适用介质：水、蒸汽、油品、酸碱溶液等（避免强氧化性介质如浓硝酸，除非特殊处理）。
-
安装维护：
- 安装前需冲洗管道，防止杂质损伤软密封面。
- 严禁以电动执行器作为吊装支点，防止损坏电机 。
- 户外使用建议加装防雨罩，防护等级通常为IP65 。
- 选型提示：若介质温度超过150℃或存在强腐蚀，建议升级为金属硬密封（Q941Y）或不锈钢材质（Q941F-16P）。
如需采购或定制具体执行器品牌（如PSQ、UNIC系列），建议向供应商提供详细的工况参数（温度、压力、介质成分）以匹配配置 。
