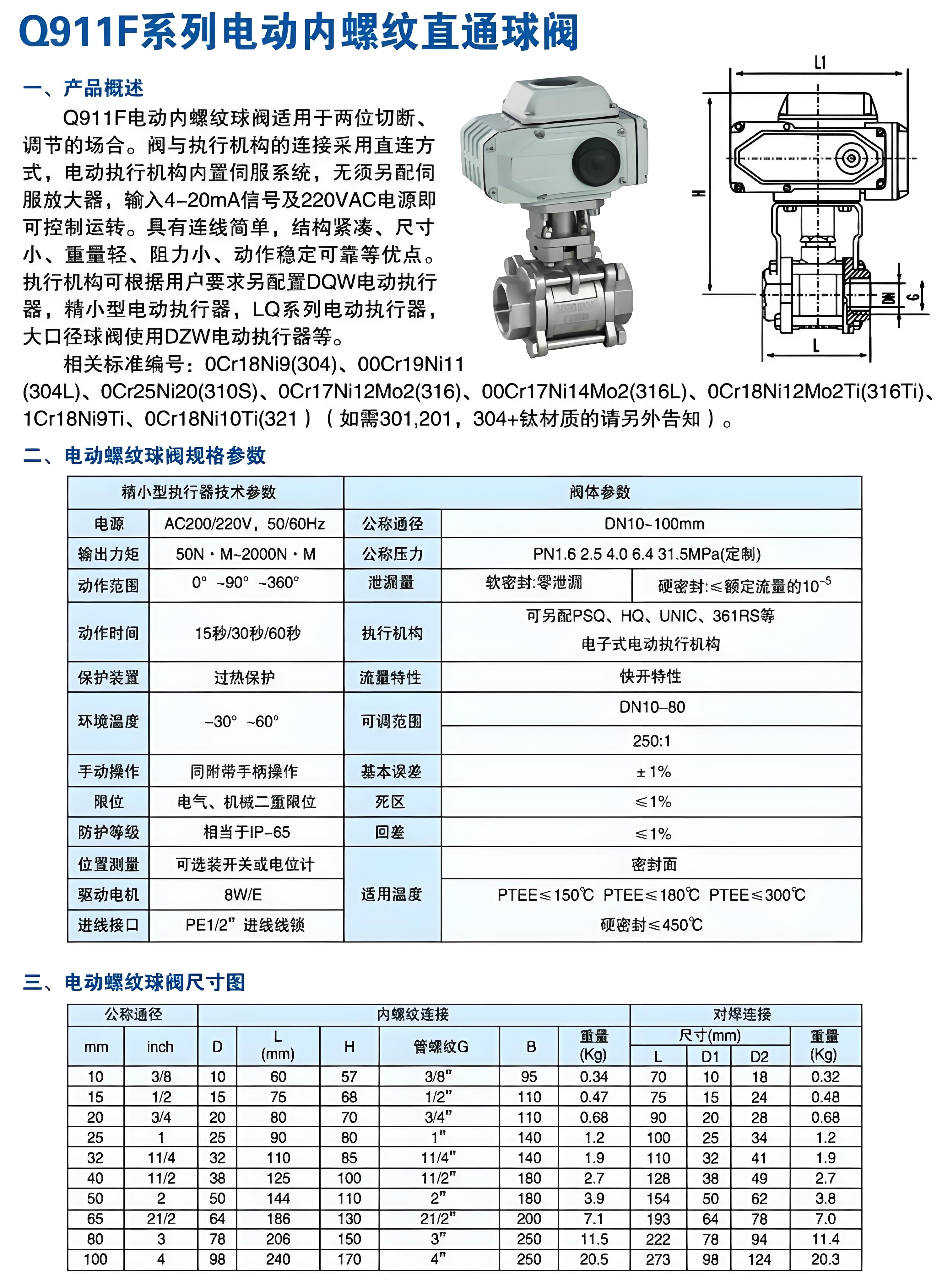

产品概述
Q911F-25C DN50 电动内螺纹球阀是一款集电动执行机构与三片式不锈钢球阀于一体的自动化控制阀门。该型号专为管道介质的两位切断或比例调节设计，采用丝扣（内螺纹）连接方式，具备结构紧凑、安装便捷、密封可靠及流体阻力小等显著优势。产品广泛应用于石油、化工、电力、轻工、食品及环保等行业的自动控制系统中，特别适用于水、蒸汽、油品及弱腐蚀性介质的管路控制。
型号参数解析
- Q：代表阀门类型为球阀。
- 9：代表驱动方式为电动。
- 1：代表连接形式为内螺纹（丝扣）。
- 1：代表结构形式为直通流道（通常指浮动球或固定球结构中的标准型，此处结合“三片式”语境，强调其全通径或标准流通特性）。
- F：代表密封面材料为聚四氟乙烯（PTFE），具有优异的耐腐蚀性和低摩擦系数。
- 25：代表公称压力等级为 PN2.5 MPa（约等于 Class 150/200 级别，具体需参照对应标准换算，通常对应 25公斤压力）。
- C：代表阀体材质为碳钢或铬钢系列，但在本题特定语境“不锈钢304”下，若严格遵循国标命名习惯，“P”常代表304不锈钢，“C”代表碳钢。然而，用户明确指定“不锈钢304”，因此在实际选型与描述中，应以CF8 (304) 材质为准。若型号中标注为“C”但要求304材质，通常属于非标定制或厂家特定编码习惯，建议在实际采购时确认阀体材质确认为 CF8/304。注：部分厂家可能用C泛指金属硬密封或特定系列，但鉴于用户明确要求304，以下介绍基于304不锈钢材质展开。
- DN50：代表公称通径为 50mm（即 2英寸）。
主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 公称通径 (DN) | 50 mm (2") |
| 公称压力 (PN) | 2.5 MPa (25 bar) |
| 阀体材质 | CF8 / 304 不锈钢 |
| 球体材质 | CF8 / 304 不锈钢 |
| 阀杆材质 | 2Cr13 或 304 不锈钢 |
| 密封材料 | 增强聚四氟乙烯 (PTFE) |
| 连接方式 | 内螺纹 (BSP/NPT/G 可选，通常为 G 管螺纹) |
| 适用介质 | 水、蒸汽、油品、弱酸碱等 |
| 工作温度 | -29°C ～ +180°C (PTFE密封) |
| 电源电压 | AC 220V / 380V, DC 24V (可选) |
| 控制信号 | 开关型 / 调节型 (4-20mA, 0-10V) |
| 防护等级 | IP67 (标准), IP68 (可选) |
| 防爆等级 | Ex d IIB T4 (可选防爆型) |

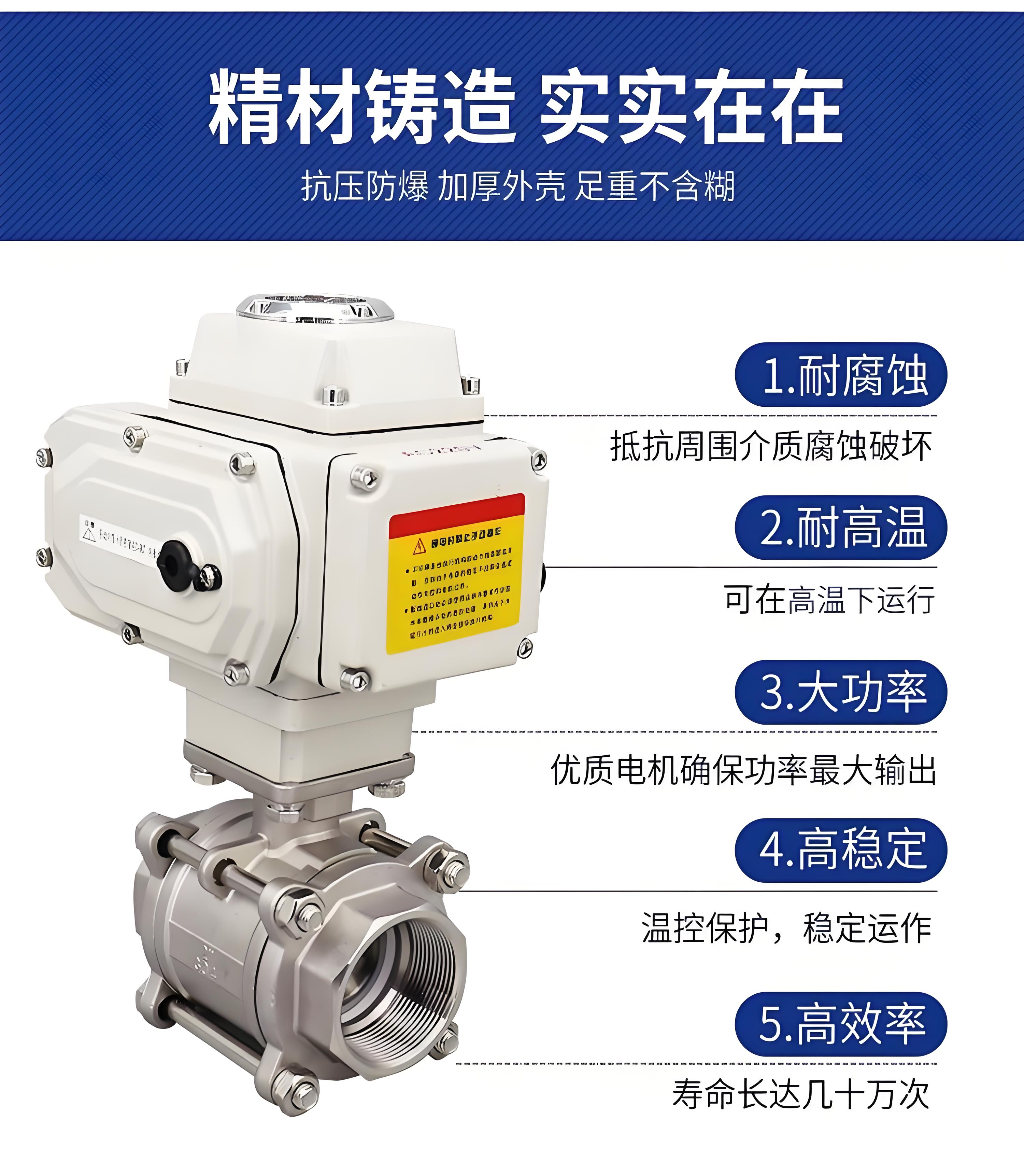

结构与性能特点
1. 三片式结构设计
采用三片式阀体结构，由两个端盖和一个中间阀体组成。这种设计使得阀门在维护时无需从管道上拆卸整个阀体，只需松开螺栓即可更换密封圈或维修内部零件，极大降低了维护成本和停机时间。
2. 优质密封性能
密封副采用 PTFE（聚四氟乙烯）材料，具有极低的摩擦系数和优异的化学稳定性。弹性密封结构确保在低压至高压工况下均能实现零泄漏关闭，适用于对密封性要求较高的场合。
3. 电动执行机构集成
- 直连式设计：电动执行器直接与阀杆连接，去除了传统的齿轮箱冗余部件，结构更加紧凑，体积小巧，重量轻。
- 内置伺服系统：高端型号内置智能伺服模块，无需外接伺服放大器，直接接收 4-20mA 模拟量信号或开关量信号即可精准控制阀门开度。
- 多重保护：具备过力矩保护、过热保护、缺相保护等功能，确保在恶劣工况下的长期稳定运行。
4. 流体特性优异
全通径或标准通径设计，流道畅通，流体阻力极小，其阻力系数与同长度直管段相当，有效降低泵送能耗，防止介质在阀腔内沉积，特别适合粘稠、含颗粒或纤维状介质。
应用领域
Q911F-25C DN50 电动不锈钢球阀凭借其耐腐蚀、耐高压及自动化控制能力，广泛应用于以下场景：
- 水处理行业：自来水厂、污水处理厂的管道截断与流量调节。
- 石油化工：油品输送、化工原料管道的自动控制。
- 暖通空调 (HVAC)：冷水、热水循环系统的区域控制。
- 食品饮料：符合卫生标准的流体介质输送（需选用食品级密封材料）。
- 制药工业：洁净管道系统中的介质隔离与控制。
选型与安装注意事项
- 材质确认：虽然型号中标注可能因厂家而异，务必确认阀体、球体及阀杆均为 304 不锈钢，以确保在腐蚀性环境中的使用寿命。
- 螺纹标准：确认管道接口螺纹标准为 G (英制管螺纹)、NPT (美制锥管螺纹) 还是 Rc (英制锥管螺纹)，避免安装不匹配。
- 电源与控制：根据现场供电条件选择 AC220V 或 DC24V；根据控制需求选择开关型（ON-OFF）或调节型（Modulating）。
- 安装方向：球阀虽为双向密封，但建议按照阀体箭头指示方向安装，以优化流体动力学性能。
- 调试与维护：初次通电前请手动检查阀门启闭是否灵活；定期清理执行器散热孔，保持通风良好。
注：以上数据基于通用行业标准及典型产品规格整理，具体尺寸重量及电气参数请以实际出厂铭牌及技术手册为准。
