上海湖泉阀门集团有限公司Q11F-16C DN32 是一款碳钢材质、内螺纹连接、公称压力 PN1.6MPa的浮动球球阀，适用于水、蒸汽及油品等介质的截断或接通。以下是该规格阀门的核心技术参数详解：
核心参数指标
- 型号含义：Q（球阀）-11（内螺纹连接）-F（密封面材料为聚四氟乙烯）-16（公称压力 PN1.6MPa）-C（阀体材质为碳钢/WCB）。
- 公称通径：DN32（对应管螺纹规格通常为 G 1 1/4" 或 Rc 1 1/4"）。
- 公称压力：PN1.6 MPa（约 16 bar / 232 psi）。
-
适用温度：
- 配增强聚四氟乙烯（RPTFE）密封圈：-29℃ ～ 180℃。
- 配对位聚苯（PPL）密封圈：-29℃ ～ 300℃。
- 适用介质：水、蒸汽、油品、非强腐蚀性液体（碳钢材质不适用于硝酸、醋酸等强腐蚀介质，此类情况需选 Q11F-16P 不锈钢型号）。
- 驱动方式：手动（手柄操作，90°旋转启闭）。
压力试验标准
依据国标及通用制造规范，DN32 规格的试验压力如下：
- 壳体试验压力：2.4 MPa。
- 密封（液）试验压力：1.76 MPa。
- 密封（气）试验压力：0.6 MPa。
- 最大工作压力：在常温下为 1.6 MPa。
结构尺寸与重量参考

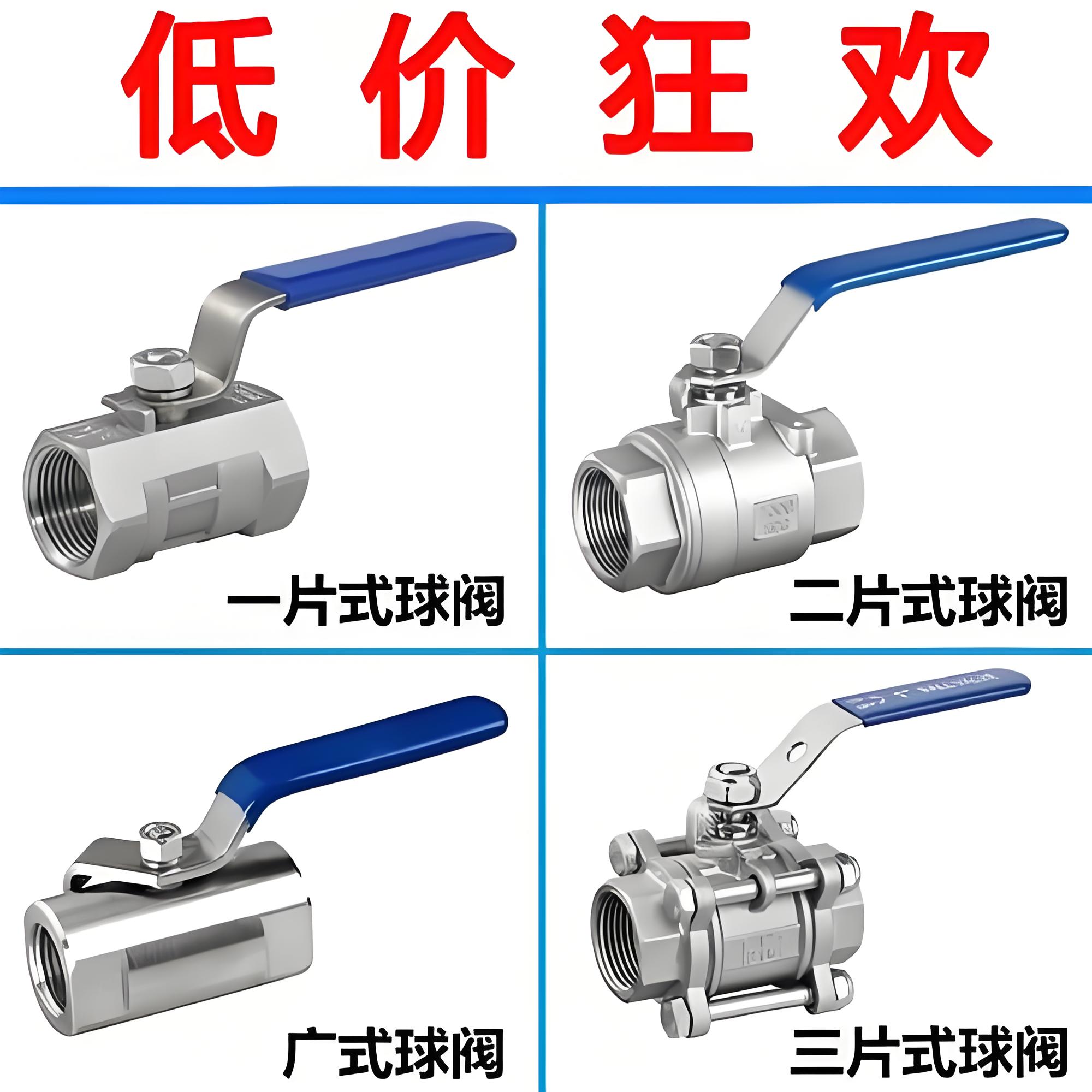

不同厂家工艺略有差异，以下为常见广式/二片式结构的参考数据：
- 结构长度 (L)：约 102mm ～ 130mm（广式一体铸造通常较短，约 90-100mm；二片式标准长度约 130mm）。
- 外形宽度 (W)：约 150mm（手柄展开宽度）。
- 外形高度 (H)：约 75mm ～ 110mm。
- 参考重量：约 1.0kg ～ 1.3kg（视具体壁厚及结构形式而定）。
- 连接螺纹：内螺纹符合 GB/T 7306 或 ISO 7-1 标准，通常为 55°锥管螺纹或平行螺纹。
关键特性与注意事项
- 结构形式：多为浮动球结构，依靠介质压力将球体压向出口端密封圈实现密封，DN32 属于小口径，启闭力矩小，操作轻便。
- 阀体材质：WCB 铸钢，具有良好的强度和韧性，但耐酸性较差，严禁用于强酸环境。
- 安装要求：螺纹连接时需使用生料带或密封脂，注意螺纹旋向，避免过度用力导致阀体裂纹；建议直立或水平安装，避免倒装影响填料寿命。
- 维护提示：密封圈为软密封，不可用作节流调节，长期半开状态易导致密封面冲蚀泄漏。
注：具体外形尺寸和重量因制造商工艺（如广式一体式、二片式、三片式）不同会有波动，采购时请以厂家提供的最新 CAD 图纸或样本为准。
