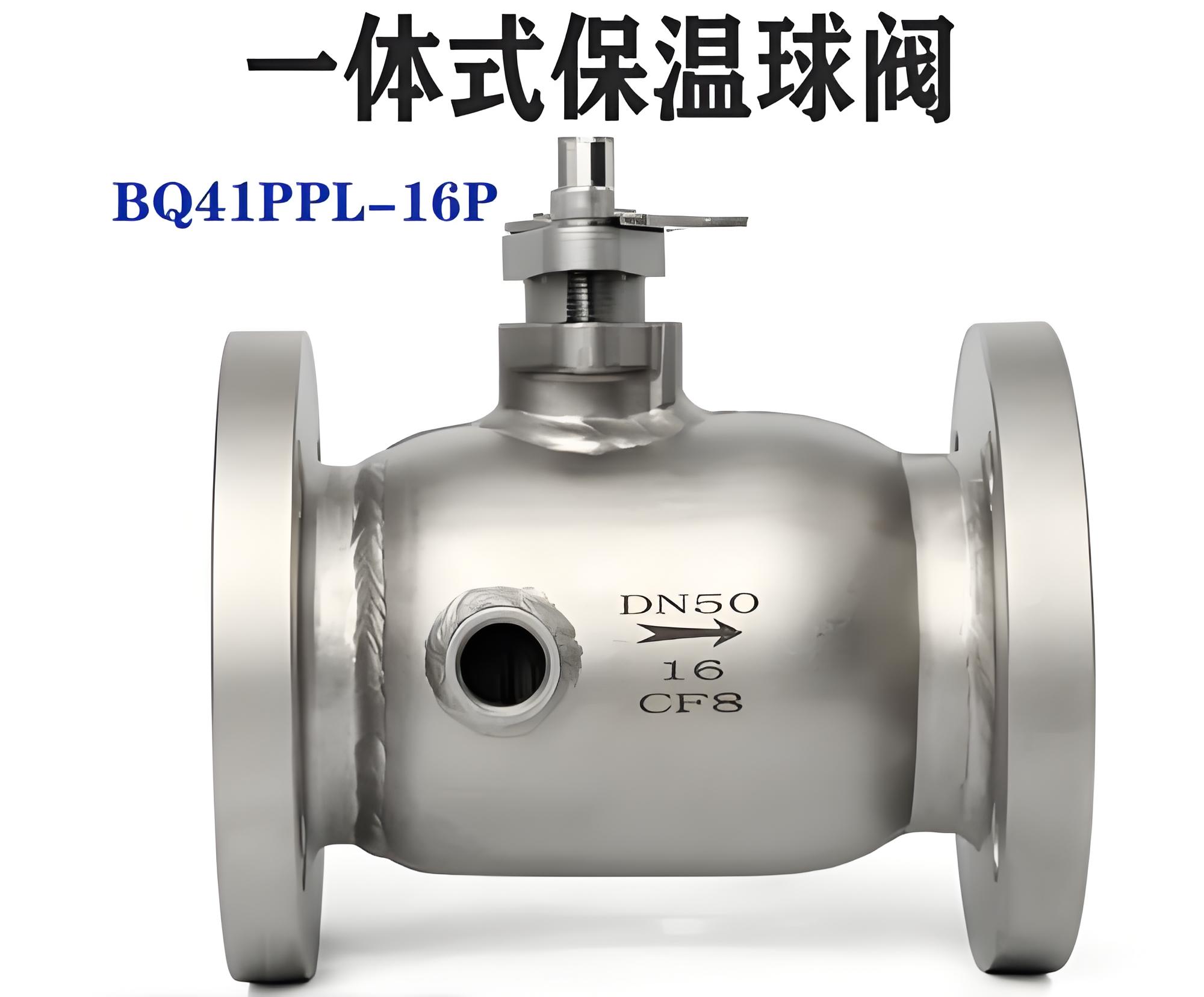

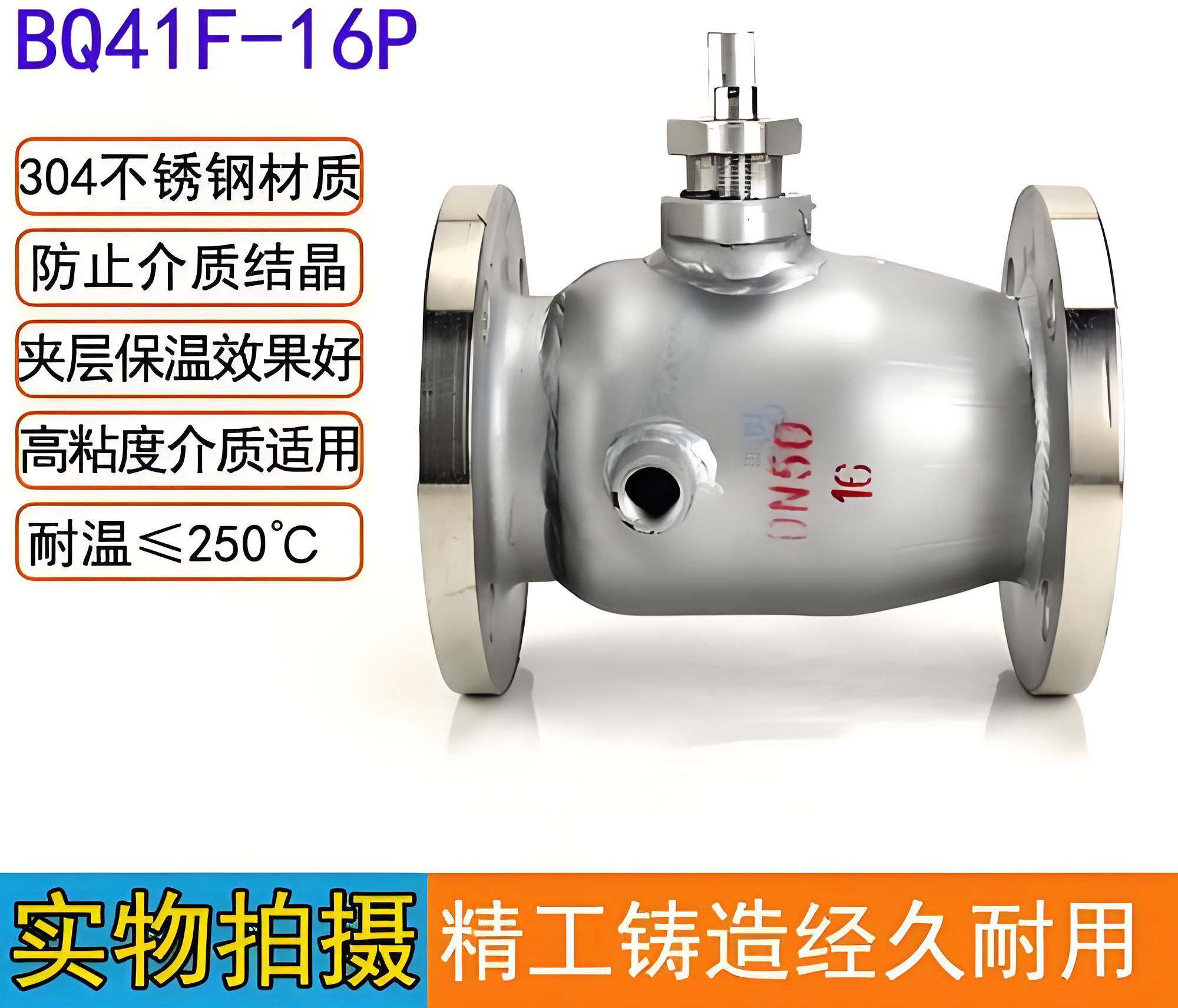

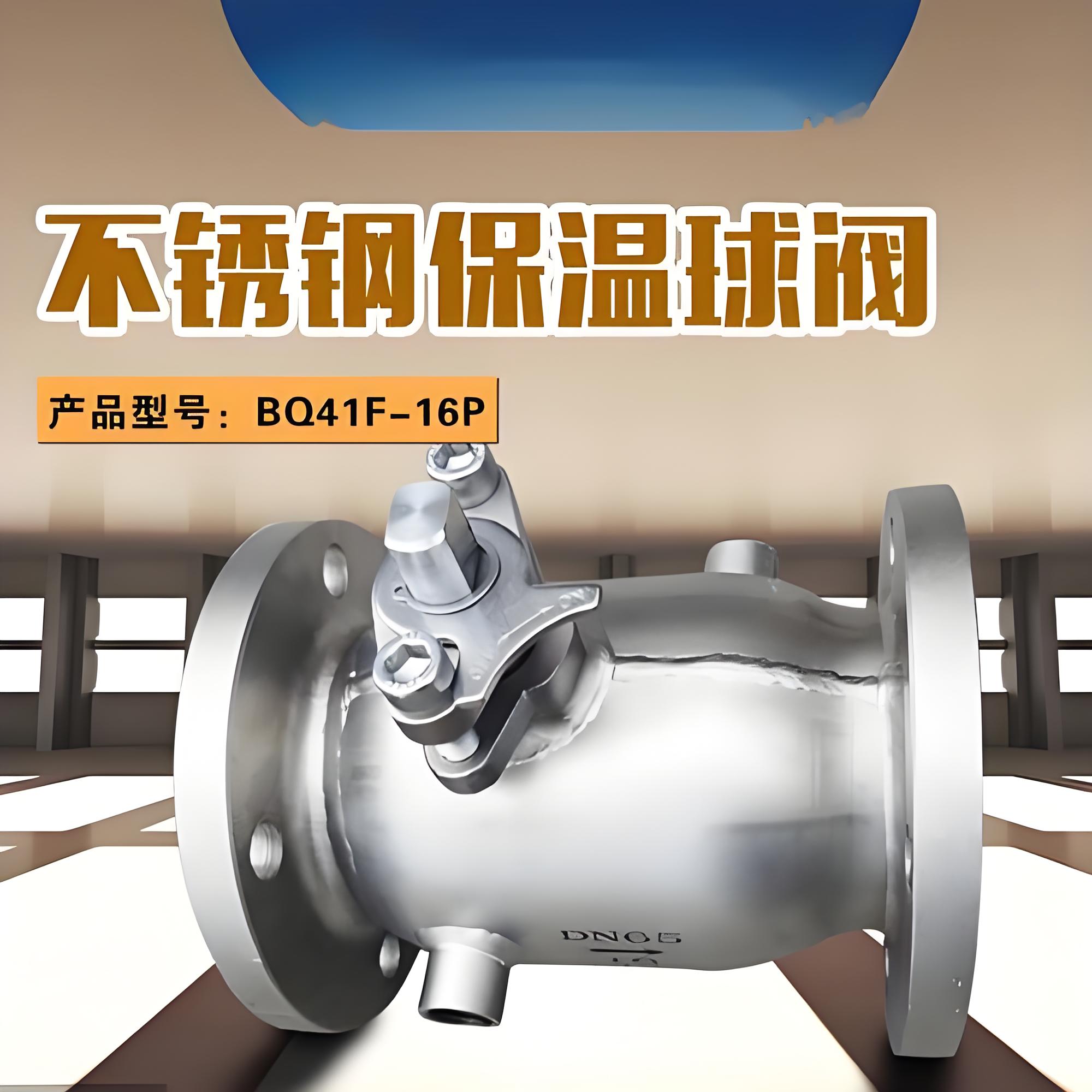

BQ41F-16P DN100 是一款法兰连接式不锈钢夹套保温球阀，核心特性为全通径浮动球结构配合蒸汽/导热油夹套保温，专用于防止高粘度、易凝固介质（如重油、胶类）在阀门处结晶或堵塞 。
核心参数与规格
- 型号解析：BQ（保温球阀）+ 41（法兰连接、浮动球）+ F（密封面材料PTFE）+ 16（公称压力PN1.6MPa）+ P（阀体材质为Cr18Ni9系列不锈钢，如304）+ DN100（公称通径100mm）。
- 压力等级：PN1.6MPa，夹套耐压通常为 1.0MPa 。
- 温度范围：介质适用温度 -29℃ ~ 300℃（具体取决于密封材料，PTFE适用≤200℃，对位聚苯PPL可耐更高温度）。
- 连接标准：法兰连接，符合 GB/T 9113 或 JB/T 79 标准，DN100对应法兰外径D约为 200mm，结构长度L约为 254mm 。
技术特性

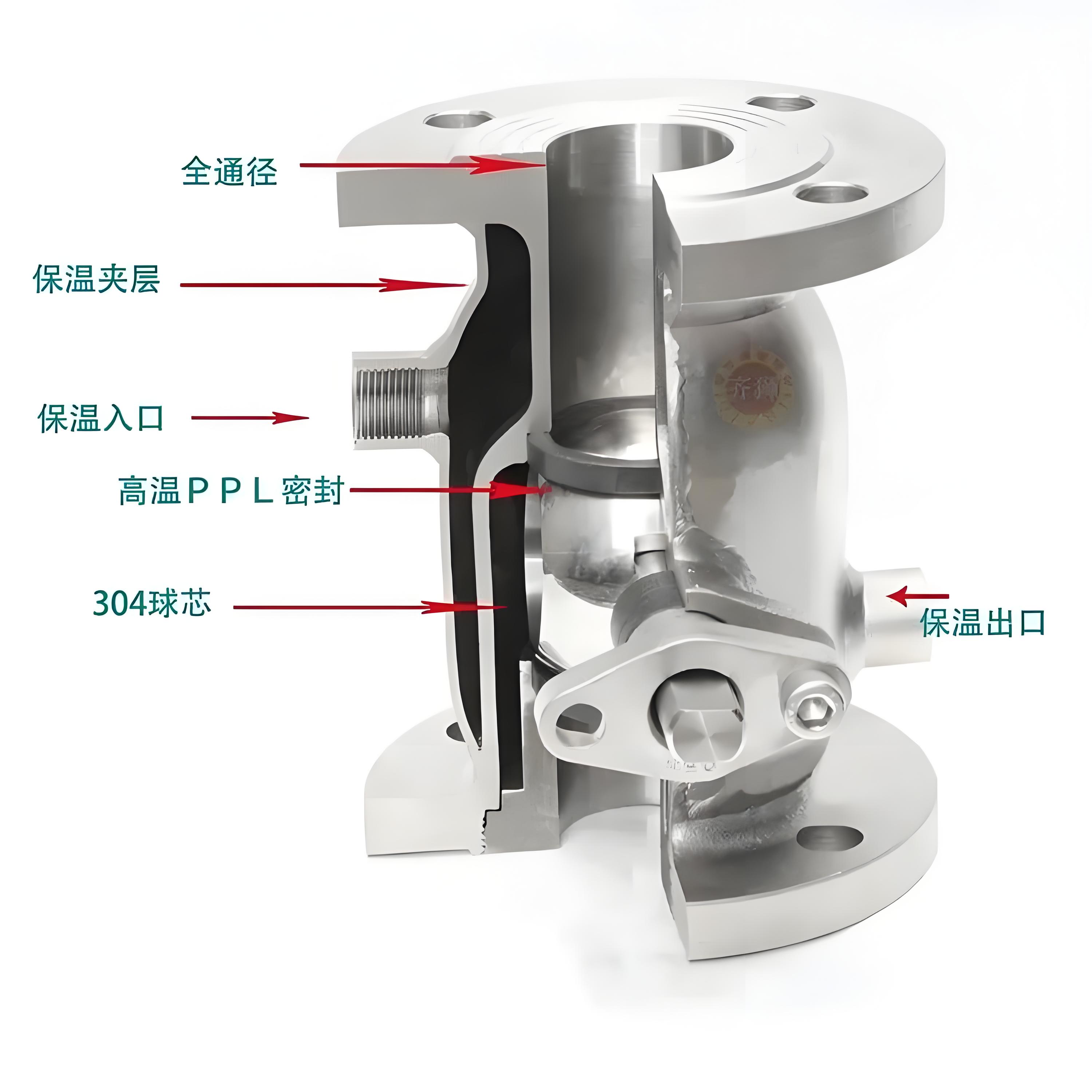

- 保温结构：采用整体式焊接夹套，外壳包裹阀体，设有G1/2"注入口，可通入蒸汽、导热油或冷却水，维持阀内介质温度，防止凝固 。
- 流道设计：全通径直通式，流体阻力系数与同长度管段相等，几乎无压降损失 。
- 密封机制：浮动球软密封，球体受压楔入阀座实现双密封面密封；密封面材料为聚四氟乙烯（PTFE），具备自清洁功能，耐磨且密封可靠 。
- 材质配置：阀体、球体、阀杆均为奥氏体不锈钢（如304/316），耐腐蚀性强；填料多采用柔性石墨，适应宽温域 。
性能表现
- 操作性能：启闭仅需旋转 90°，扭矩小，支持手动、气动或电动驱动，动作迅速 。
- 密封性能：符合 API 598 或 GB/T 13927 试验标准，零泄漏或微泄漏（符合ANSI B16.104 V级标准）。
- 适用介质：水、蒸汽、油品、酸性/碱性腐蚀性介质及常温下易凝固的高粘度流体 。
- 维护性：结构简单，密封圈活动式设计，拆卸更换便捷，部分结构支持在线检修 。
应用注意事项
- 夹套保温需独立管路系统支持，严禁超压注入保温介质。
- DN100规格较重，安装时需确保管道支撑稳固，避免阀体受力变形影响密封。
- 若介质温度超过200℃，需确认密封件是否升级为对位聚苯（PPL）或金属硬密封，普通PTFE会失效 。
