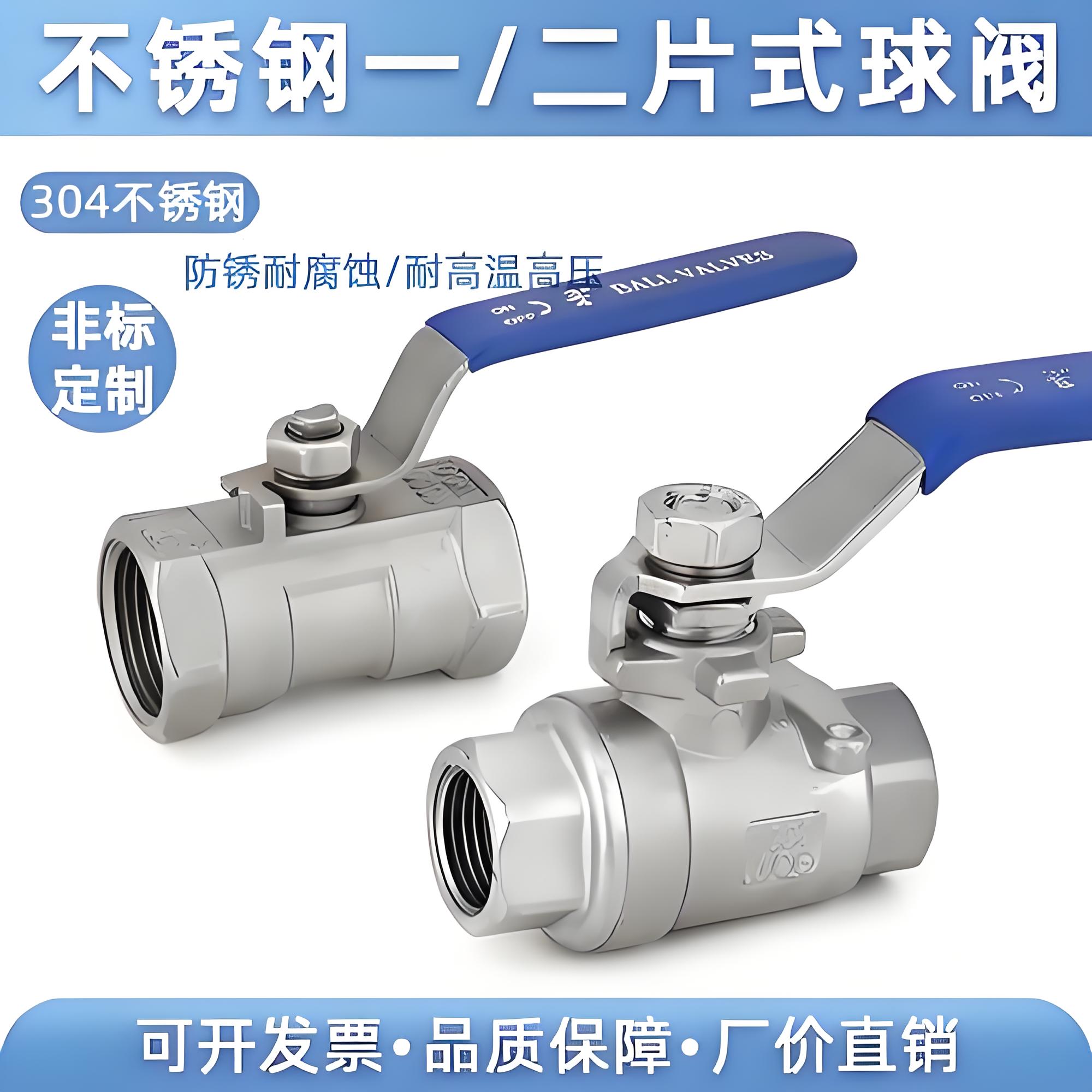

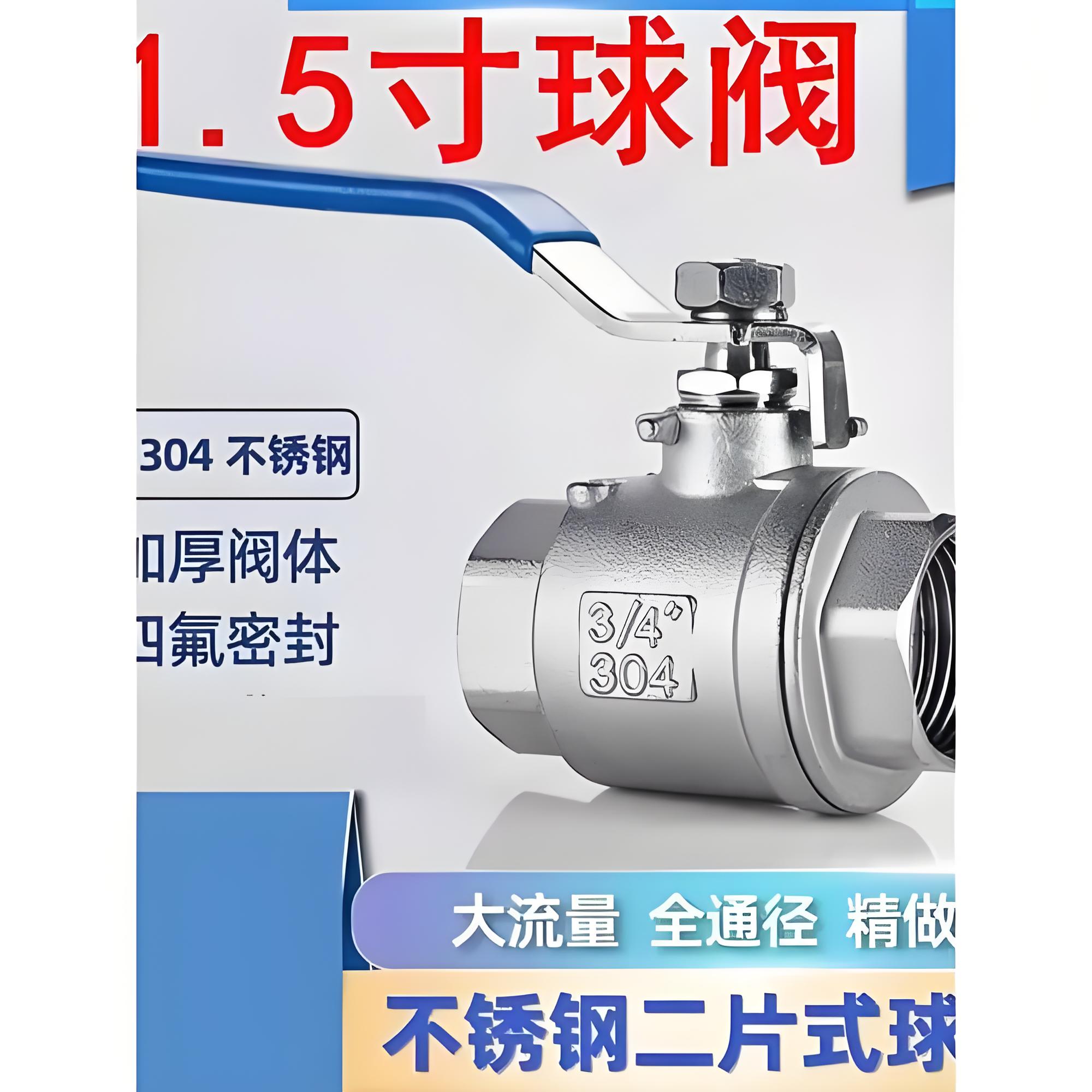

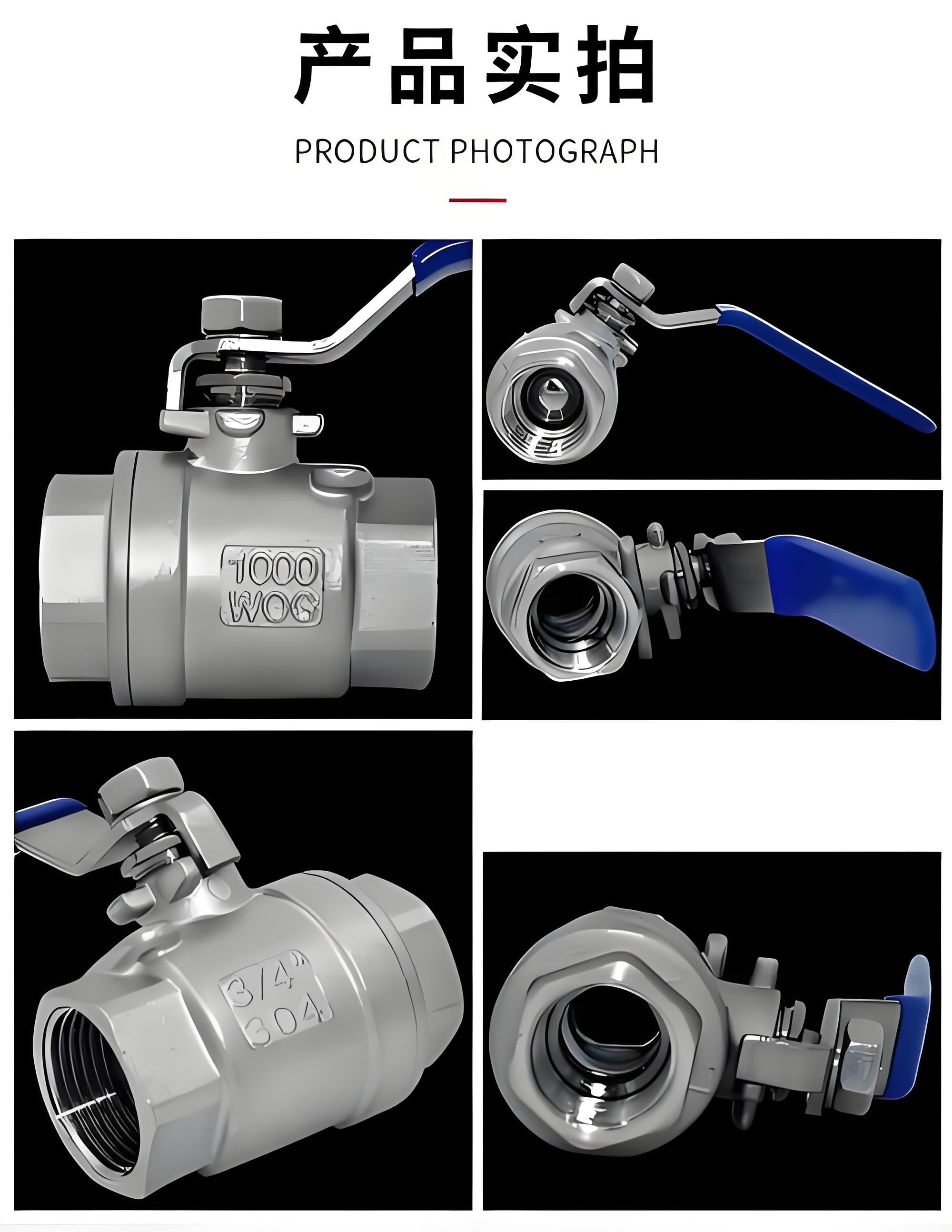

DN50 304不锈钢两片式全通径螺纹球阀的核心结构特性在于阀体分体夹持、流道等径无阻、浮动球密封及螺纹快速连接，具体表现如下：
核心结构组成
- 阀体结构：由左右两片304不锈钢阀体通过高强度螺栓对扣连接，中间夹持球体与阀座组件。拼接面通常设有垫片或采用金属面密封，依靠螺栓预紧力保证承压密封性 。
- 全通径流道：球体通孔直径与DN50管道内径基本一致（通常≥48mm），实现零流阻设计，允许清管器通过，显著降低压力损失，适用于需清洗或高流量工况 。
- 启闭机制：采用浮动球设计，球体在介质压力作用下产生微量位移紧压出口端阀座，实现双向密封；阀杆带动球体旋转90°完成启闭，操作扭矩小 。
- 连接方式：两端采用内螺纹（如NPT、G、BSPT等），符合GB/T 7306或ASME B1.20.1标准，无需焊接即可直接旋入管道，安装便捷且可拆卸 。
关键部件材质与密封
- 球体与阀体：主体及球体均采用304不锈钢（对应美标CF8），表面经精密研磨（Ra≤0.4μm），具备优良的耐腐蚀性和机械强度 。
- 密封副：阀座多采用PTFE（聚四氟乙烯）软密封，耐温范围约-29℃~180℃，确保双向零泄漏；部分高温工况可选PPL或金属硬密封 。
- 阀杆密封：阀杆配备PTFE填料及防脱出装置（下装式结构），防止异常升压时阀杆飞出，并减少外部泄漏风险 。
性能局限与维护

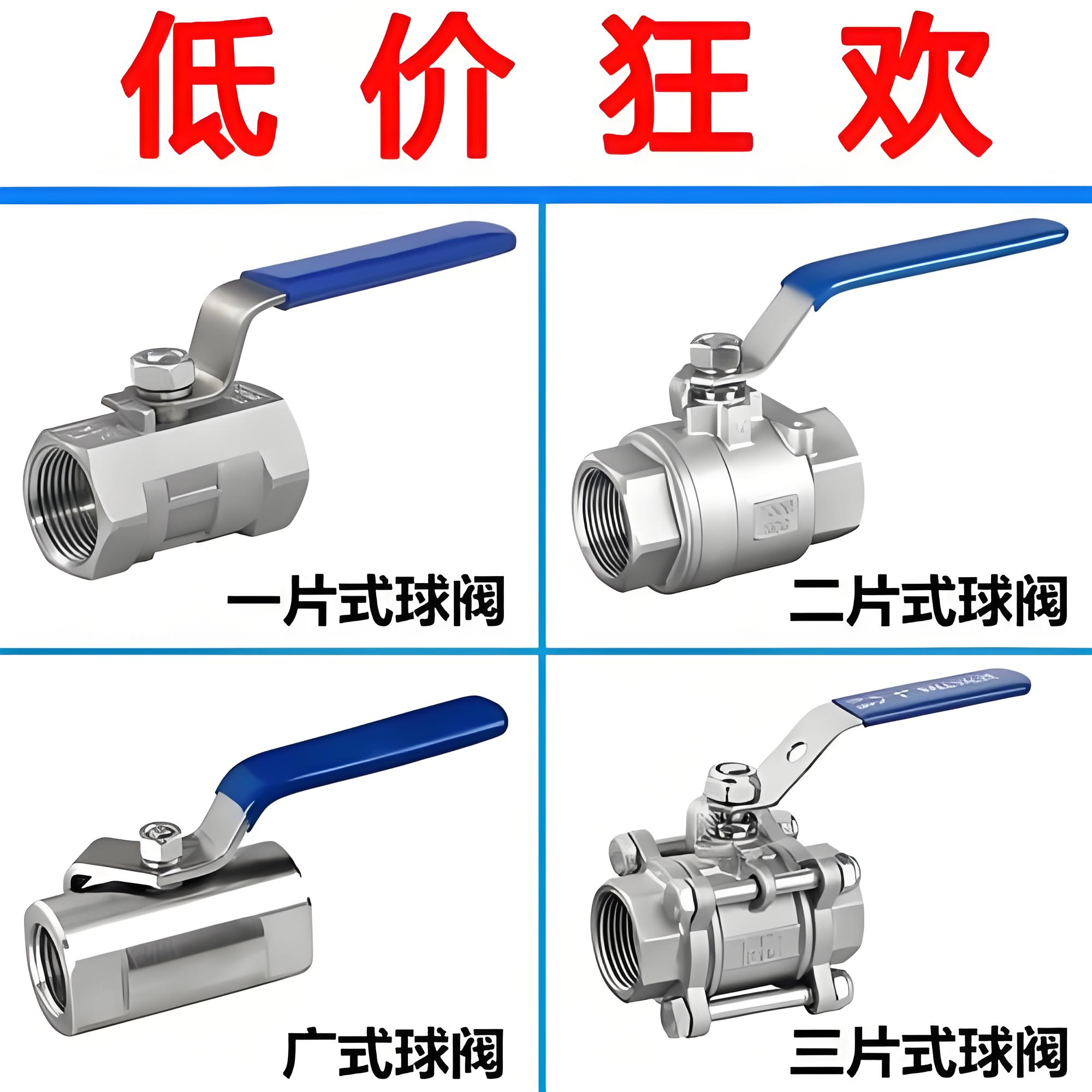

- 维修特性：虽为两片式，但拆卸需松开全部螺栓并分离阀体，无法在线维修，若密封损坏需整体拆解，相比三片式维护稍繁琐 。
- 适用边界：DN50规格下工作压力通常为PN1.6~PN4.0 MPa，受限于浮动球结构，高压大口径场景建议选用固定球或三片式结构 。
该结构兼顾了成本、密封性与流通能力，是中低压腐蚀性介质管路控制的典型配置。
