1. 产品概述

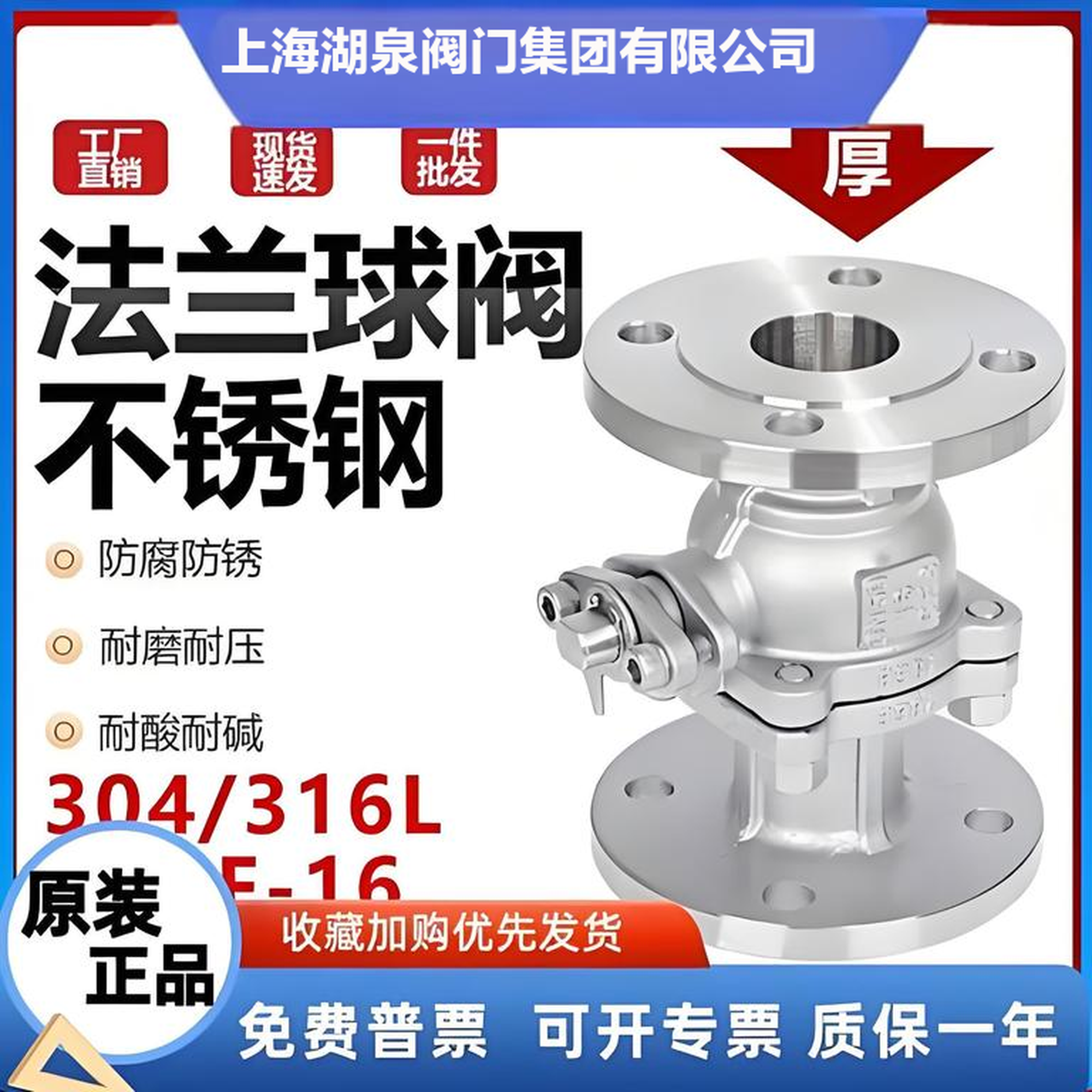

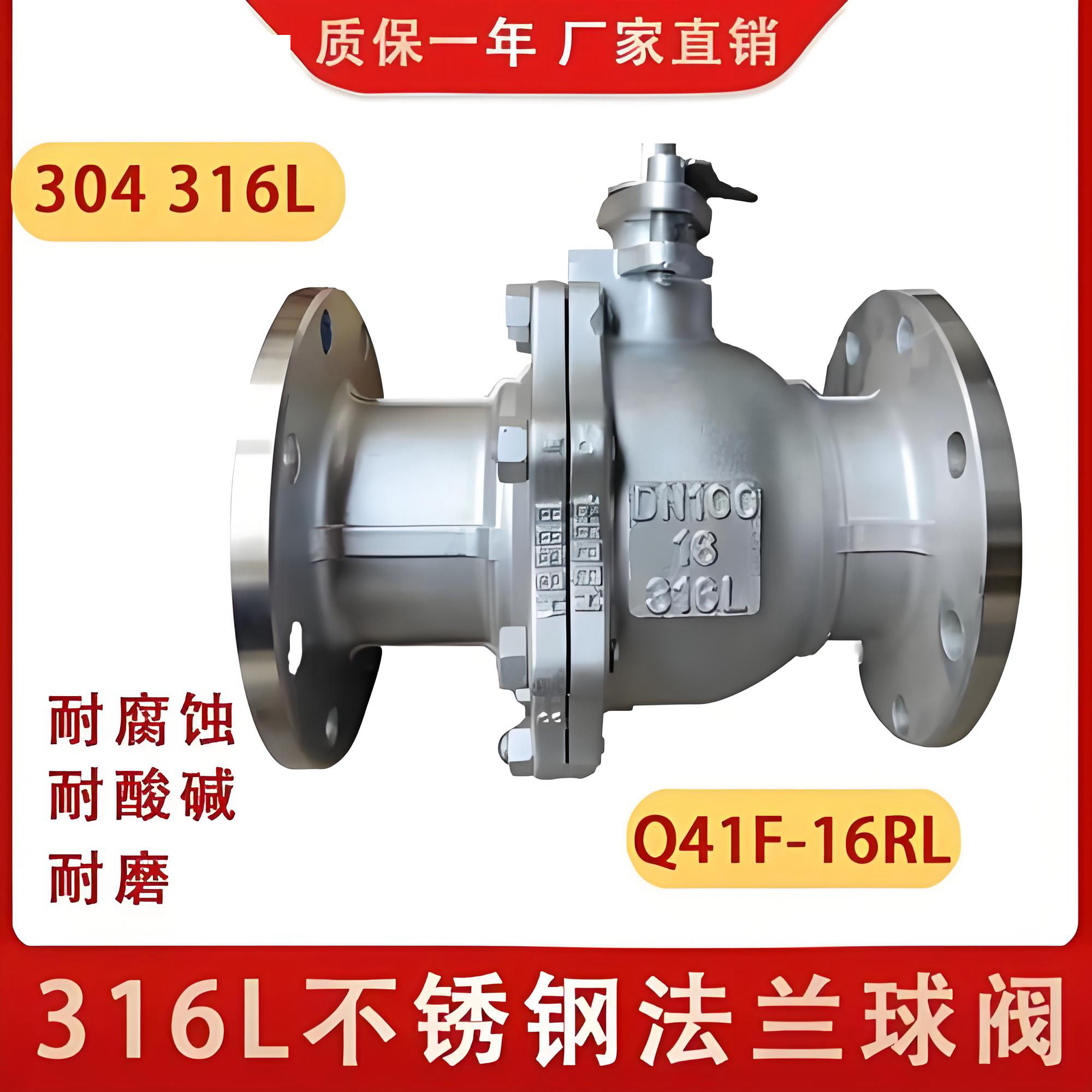

Q41F-16P 型不锈钢法兰球阀是一种采用浮动球结构、法兰连接方式的通用截断阀。该阀门广泛应用于石油、化工、制药、食品及水处理等行业，主要用于截断或接通管路中的介质。其核心部件由铬镍系不锈钢（如304/CF8）制造，具备优异的耐腐蚀性能，特别适用于弱腐蚀性介质及高洁净度要求的工况。
2. 主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 型号 | Q41F-16P |
| 公称通径 (DN) | 25, 40, 50 mm |
| 公称压力 (PN) | 1.6 MPa (16 bar) |
| 连接形式 | 法兰连接 (Flange) |
| 结构形式 | 直通式、浮动球、软密封 |
| 驱动方式 | 手动（手柄/蜗轮），可选气动/电动执行机构 |
| 工作温度 | -29℃ ～ +180℃ (取决于密封材料，PTFE标准范围为-29~150℃) |
| 适用介质 | 水、蒸汽、油品、天然气、液化气、硝酸、醋酸等弱腐蚀性介质 |
| 泄漏量 | 零泄漏 (符合 GB/T 13927 或 API 598 标准) |
3. 主要零部件材料
| 零件名称 | 材质说明 |
|---|---|
| 阀体、阀盖 | CF8 (ASTM A351), 相当于 304 不锈钢 |
| 球体 | CF8 / 304 不锈钢 (表面抛光处理) |
| 阀杆 | CF8 / 304 不锈钢 |
| 密封圈 (阀座) | PTFE (聚四氟乙烯) 或增强 PTFE |
| 填料 | PTFE (聚四氟乙烯) |
| 垫片 | PTFE / 不锈钢缠绕垫片 |
4. 关键尺寸与重量参考 (PN1.6 MPa)
注：以下数据依据国标 GB/T 12221 及常见厂家标准整理，具体尺寸可能因制造商略有差异，订货时请以实物图纸为准。
| 公称通径 DN | 长度 L (mm) | 高度 H (mm) | 手轮宽 W (mm) | 参考重量 (kg) |
|---|---|---|---|---|
| DN25 | 150 | 75 | 160 | ~5.0 |
| DN40 | 180 | 95 | 230 | ~7.0 - 7.5 |
| DN50 | 200 | 107 | 230 | ~10.0 - 12.0 |
- L: 结构长度 (Face-to-Face)
- H: 安装高度 (中心到顶部)
- W: 操作宽度 (手柄全开状态)

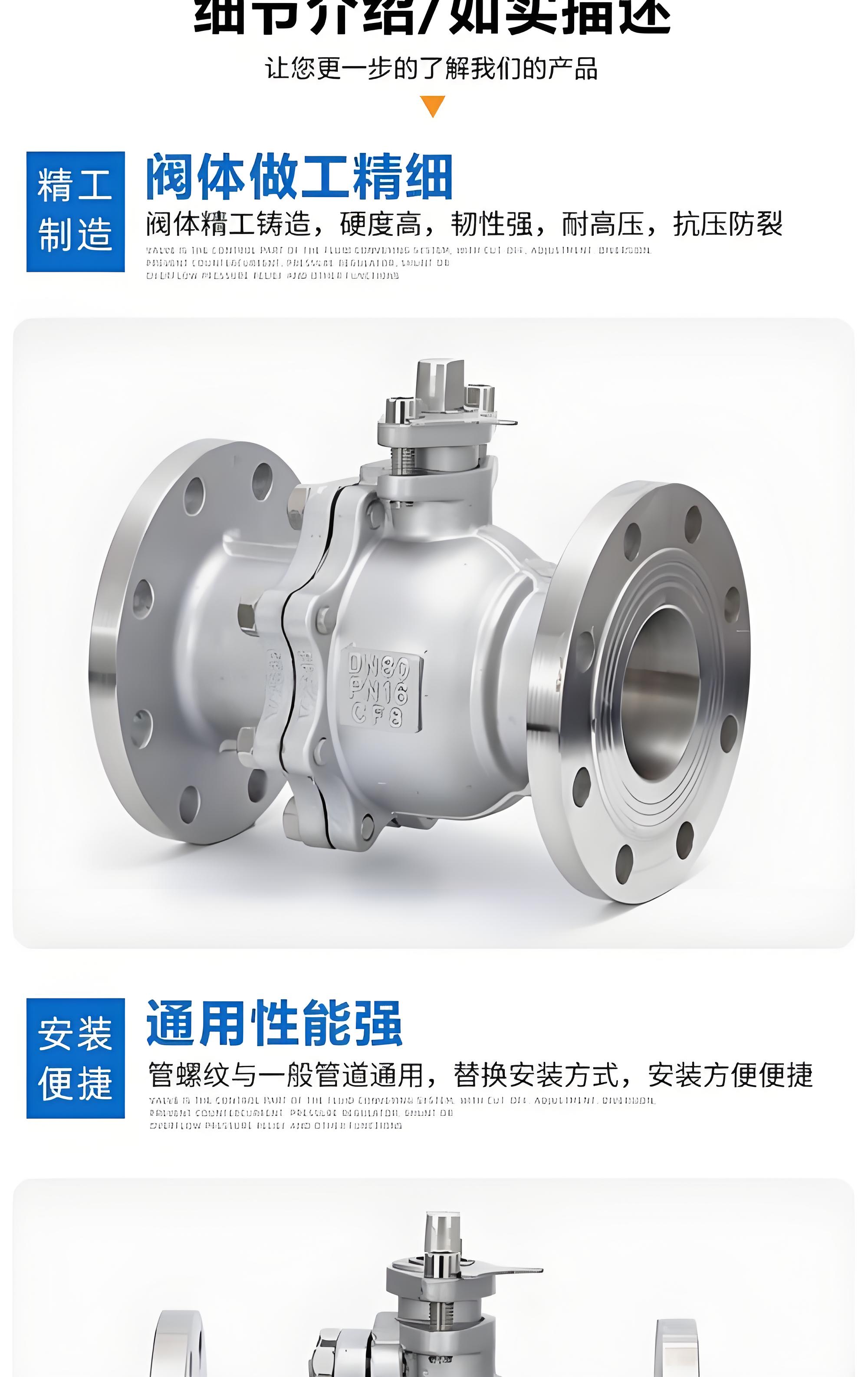

5. 产品特点与优势
- 流体阻力小：全通径设计使得球体通道、阀体通道与管道内径一致，介质几乎无损失流过，压降极小。
- 启闭迅速可靠：只需旋转90°即可实现全开或全关，操作力矩小，便于快速切断。
- 耐腐蚀性强：阀体、球体及阀杆均采用304/CF8不锈钢材质，对多种化学介质具有良好的耐受性，延长使用寿命。
- 密封性能优异：采用PTFE软密封结构，依靠介质压力实现自密封，压力越高密封效果越好，且双向密封均可使用。
- 结构紧凑轻便：相比同规格的闸阀或截止阀，体积更小、重量更轻，节省安装空间，降低管道支撑负荷。
- 维护方便：结构简单，密封圈为活动件，拆卸更换便捷，无需特殊工具。
6. 执行标准
- 设计与制造: GB/T 12237, API 608
- 结构长度: GB/T 12221, ANSI B16.10
- 法兰连接: GB/T 9113, HG/T 20592, ANSI B16.5
- 压力试验: GB/T 13927, API 598
7. 安装与维护注意事项
- 安装前检查：确认阀门型号、压力等级及流向标志（如有）与管道系统匹配。清除管道内的焊渣、铁锈等杂物，防止损伤密封面。
- 安装位置：建议水平安装，确保阀杆垂直向上，以便于操作和维护。若配备气动或电动执行机构，应直立安装。
- 法兰连接：使用合格的法兰垫片，均匀对称拧紧螺栓，避免偏载导致泄漏或阀体变形。
- 操作规范：严禁将球阀用作节流阀长期使用，以免高速流体冲刷损坏密封面。全开或全关位置后请勿强行加力旋转。
- 定期维护：定期检查填料函处是否有泄漏，必要时紧固填料压盖或更换填料。长期未使用的阀门，应定期操作几次以保持灵活性。
备注：本技术规格书基于通用工业标准编制。对于特殊工况（如高温、高压、强腐蚀或含有颗粒介质），建议咨询专业阀门制造商进行定制化选型。
