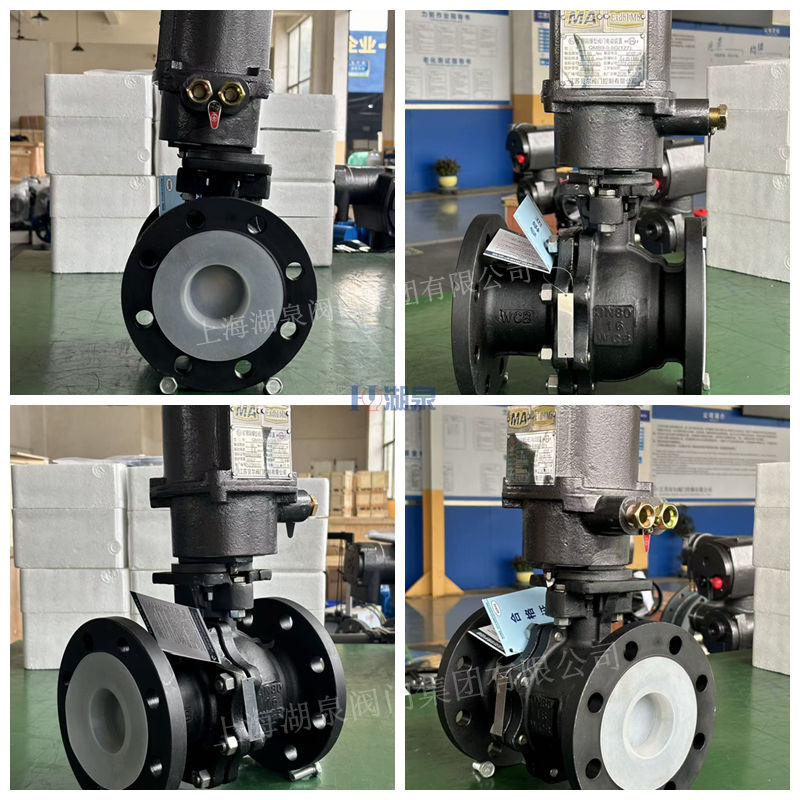

QMB9-0.7G系列防爆电动球阀是专为煤矿井下及易燃易爆环境设计的高安全性流体控制设备。本文针对型号QMB9-0.7G(127)DN15，深入解析其矿用隔爆特性、技术参数、结构原理及安装维护规范，旨在为工程技术人员提供全面的技术参考。
1. 产品概述与型号解读

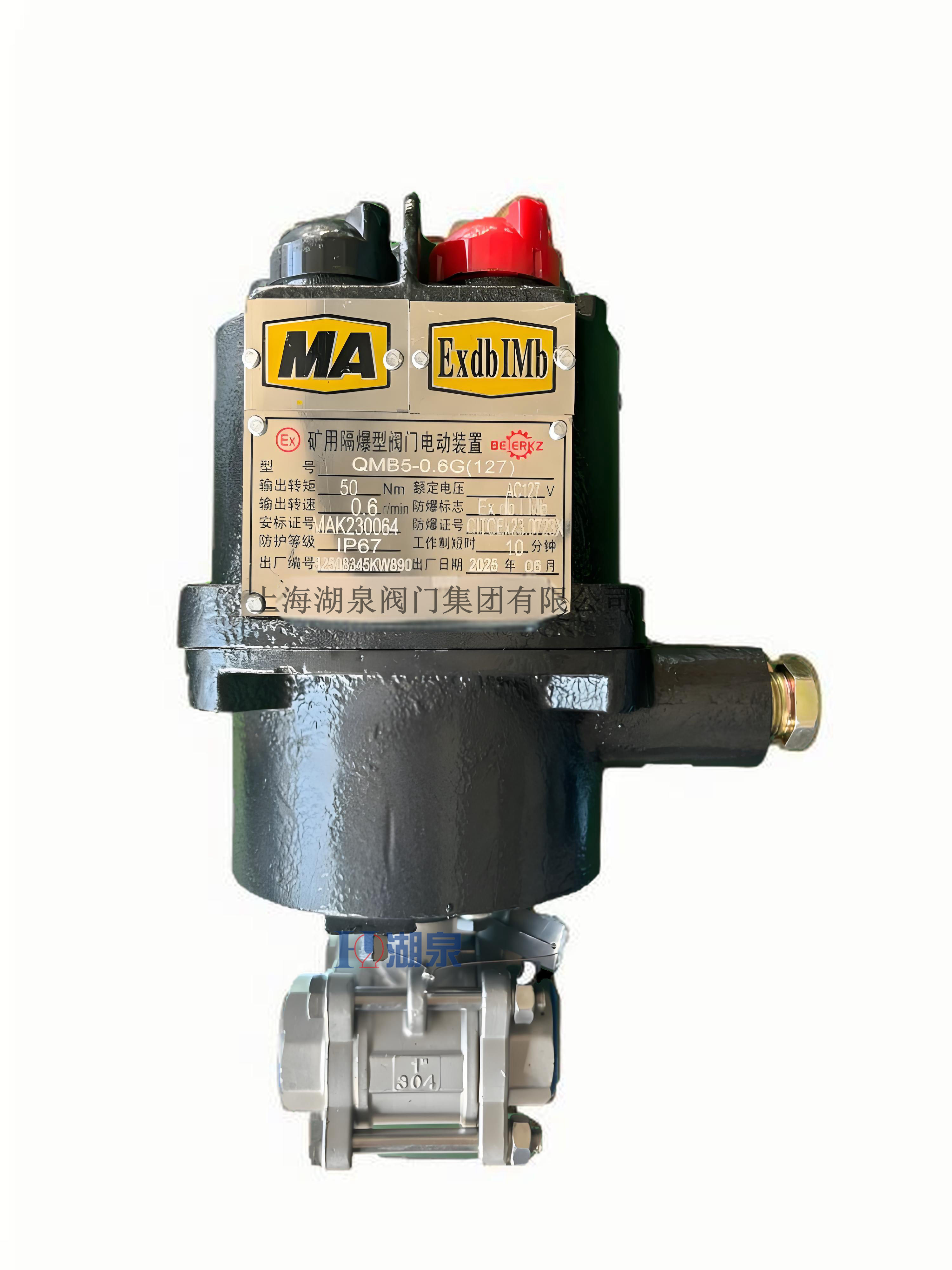

QMB9-0.7G(127)DN15防爆电动球阀由矿用隔爆型电动执行装置与直通式球阀组成，具备“煤安”（MA）认证标志，适用于含有瓦斯或煤尘爆炸危险的矿井环境中。
- Q：代表阀门类型为球阀。
- M：代表矿用（Mine）。
- B：代表隔爆型（Explosion-proof）。
- 9：代表驱动方式为电动。
- 0.7G：代表执行装置的输出力矩等级或特定系列代号（通常对应小型化、高扭矩需求）。
- (127)：代表额定工作电压为AC 127V，这是煤矿井下照明与控制电路的标准电压等级，确保与井下供电系统直接兼容，无需额外变压器。
- DN15：代表公称通径为15mm，属于小口径阀门，常用于仪表管路、取样系统或小型流体控制回路。
2. 核心技术参数
2.1 电气与防爆性能
-
防爆标志：ExdⅠMb。
- Ex：防爆标识。
- d：隔爆型外壳，能承受内部爆炸压力并阻止火焰向外传播。
- Ⅰ：适用于煤矿井下（I类电气设备）。
- Mb：保护级别，适用于煤矿高甲烷浓度环境。
- 电源电压：AC 127V / 50Hz（定制可支持其他电压）。
- 防护等级：IP65及以上，具备防尘和防喷水能力，适应井下潮湿多尘环境。
- 控制信号：支持开关量控制（开/关/停），部分智能型支持4-20mA模拟量调节。
2.2 机械与流体性能
- 公称通径：DN15 (1/2英寸)。
- 公称压力：通常为PN1.6 MPa (16 bar) 或更高，具体取决于阀体材质与设计标准。
- 动作范围：0°～90°角行程。
- 连接方式：法兰连接（常见为GB/T9113标准）或螺纹连接（NPT/BSP），DN15小口径常采用螺纹或小型法兰。
- 适用介质：水、油品、蒸气、含硫天然气、酸碱性液体等。
- 工作温度：-29℃ ～ +150℃（取决于密封材料PTFE）。
3. 结构与工作原理
3.1 结构设计
该阀门采用一体化直连设计，电动执行器与阀体紧密连接，结构紧凑，体积小，重量轻，便于在狭窄的井下空间安装。
- 阀体：通常采用不锈钢（如304、316L）或碳钢制造，耐腐蚀、强度高。
- 球体：浮动式或固定式设计，表面经过精密研磨，确保密封性。
- 密封材料：阀座采用聚四氟乙烯（PTFE）或增强PTFE，具有优异的化学稳定性和低摩擦系数，实现零泄漏。
- 防静电设计：在球体、阀杆与阀体之间设置导电弹簧，防止静电积聚引发火花，符合防爆安全要求。
3.2 工作原理
当接收到开启信号时，防爆电动执行器内的电机驱动齿轮传动机构，带动阀杆旋转90°，使球体中心的通孔与管道轴线对齐，介质流通；关闭时，电机反向旋转，球体旋转90°，通孔垂直于管道轴线，切断介质流动。执行器内置限位开关和过载保护，确保运行安全可靠。
4. 主要特点与优势
- 本质安全：严格的隔爆外壳设计（ExdⅠMb），确保在瓦斯环境中不会成为点火源。
- 电压适配：直接接入煤矿井下127V控制电源，简化系统配置，降低故障点。
- 响应迅速：电动执行器动作时间短（通常15-30秒），可实现快速切断，适用于紧急工况。
- 维护简便：结构简单，密封圈可更换，无需特殊工具即可进行日常维护。
- 远程控制：可与DCS（分布式控制系统）或PLC系统无缝对接，实现自动化监控与远程操作。
5. 安装与调试规范
5.1 安装前检查
- 确认阀门型号、压力等级、材质是否符合工况要求。
- 检查防爆外壳是否有裂纹、损伤，紧固件是否齐全。
- 清理管道内部杂质，避免损坏密封面。
5.2 安装步骤
- 方向确认：虽然球阀通常双向密封，但建议按照阀体箭头指示方向安装（如有）。
- 法兰连接：使用合适的垫片，均匀紧固螺栓，避免偏斜导致泄漏。
- 电气接线：严格按照防爆接线盒内的端子图接线，确保接地良好。电缆引入装置必须压紧，保持防爆完整性。
- 手动测试：通电前，先通过手轮进行全开全关测试，确认无卡阻。
5.3 调试与验收
- 限位调整：通电后，调整开度指示器和限位开关，确保全开和全关位置准确。
- 压力试验：按照GB/T 13927标准进行强度试验和密封试验。强度试验压力通常为1.5倍公称压力，密封试验为1.1倍公称压力。
- 功能测试：测试远程开关信号反馈、故障报警等功能是否正常。
6. 维护与故障排除
- 定期检查：每月检查防爆外壳紧固件、电缆引入装置密封性。
- 润滑保养：定期给阀杆填料函加注润滑脂，减少摩擦，延长密封寿命。
-
常见故障：
- 阀门不动作：检查电源电压、保险丝、电机绕组及控制信号。
- 泄漏：检查密封面是否有杂质划伤，必要时更换阀座密封圈。
- 动作不到位：重新调整限位开关位置。
7. 结语
QMB9-0.7G(127)DN15防爆电动球阀凭借其防爆性能、可靠的密封结构和便捷的自动化控制能力，成为煤矿井下流体控制的关键设备。正确选型、规范安装与定期维护是保障其长期稳定运行的基础。随着智能化矿山建设的推进，此类具备远程监控功能的防爆阀门将在安全生产中发挥更加重要的作用。
