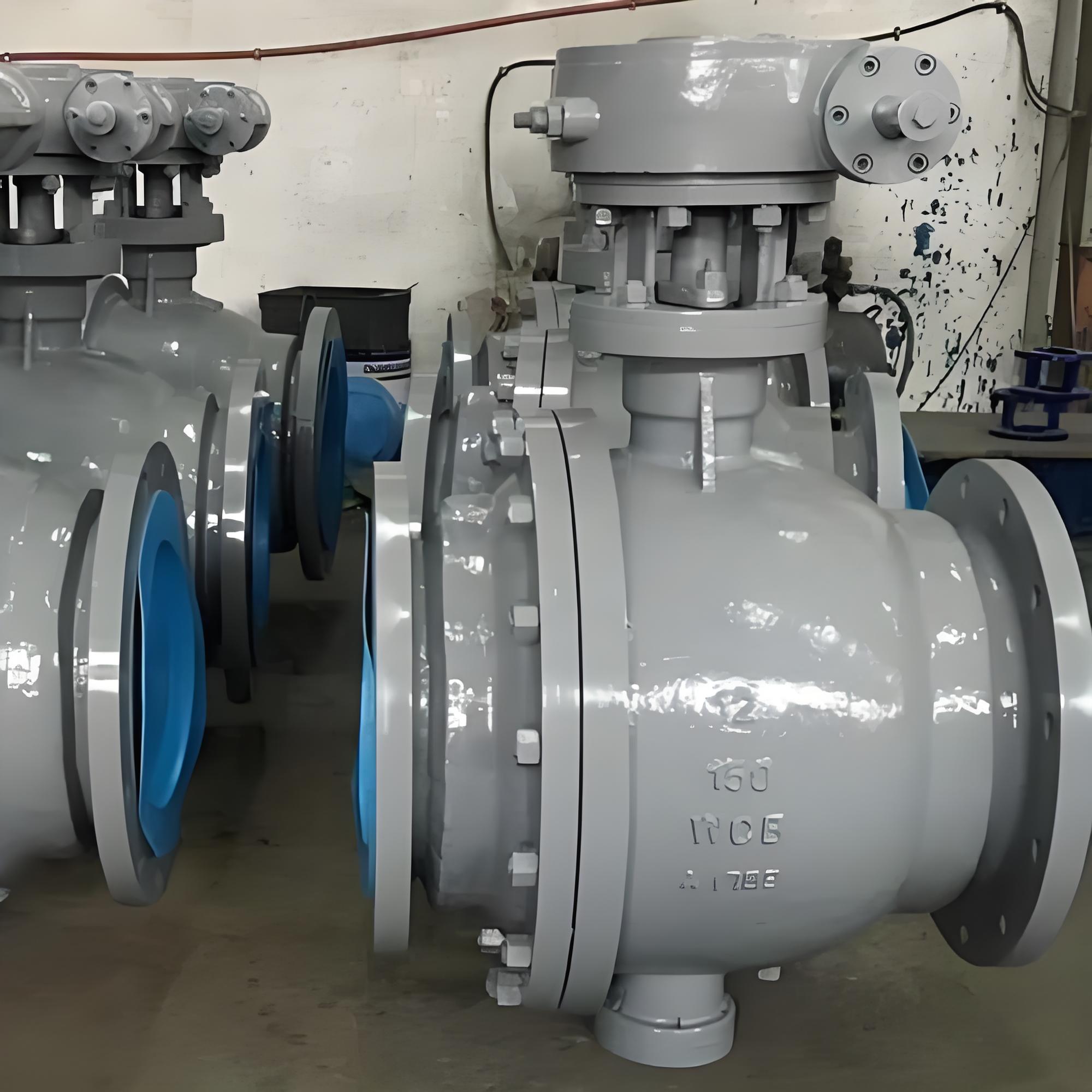

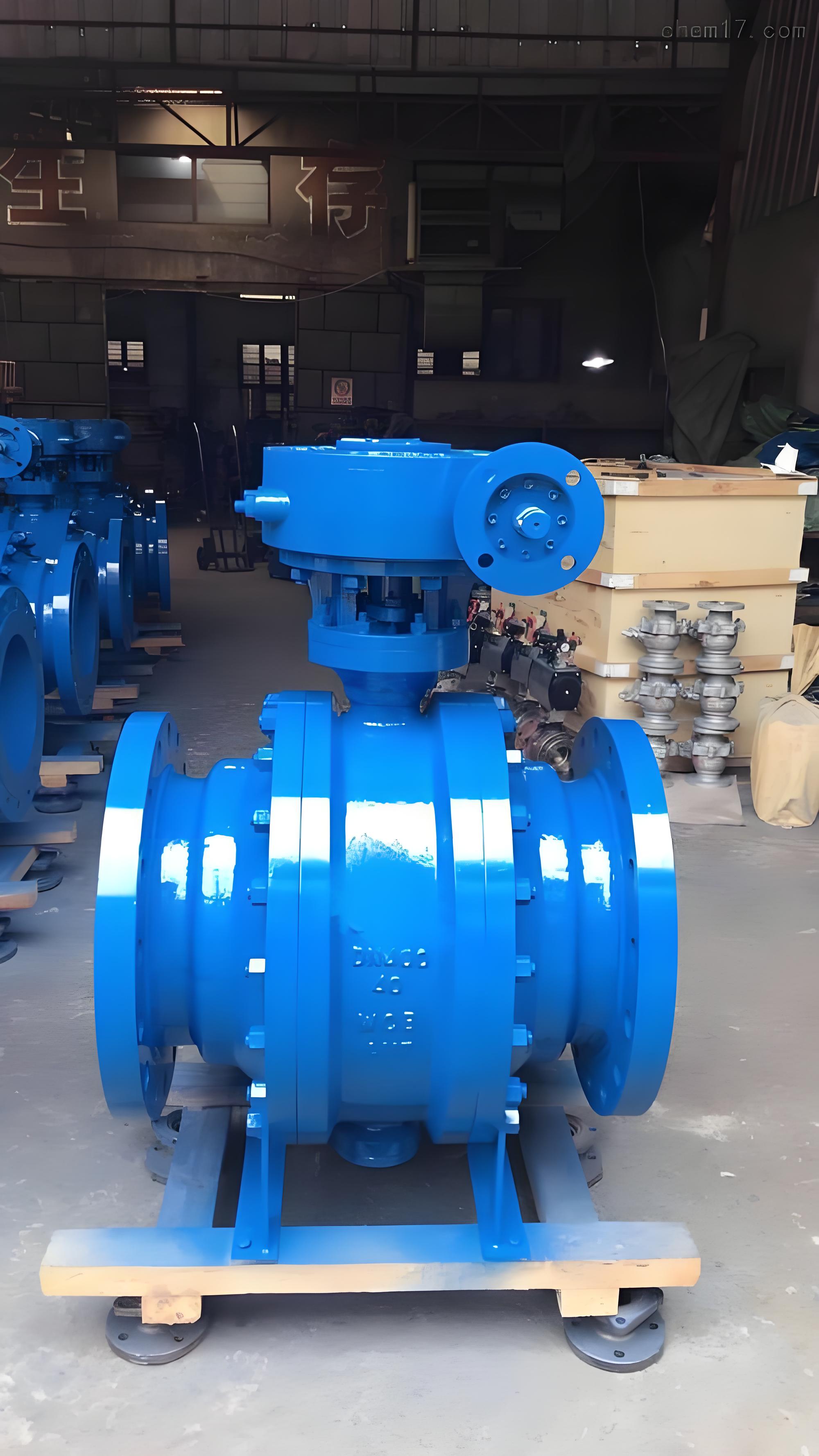

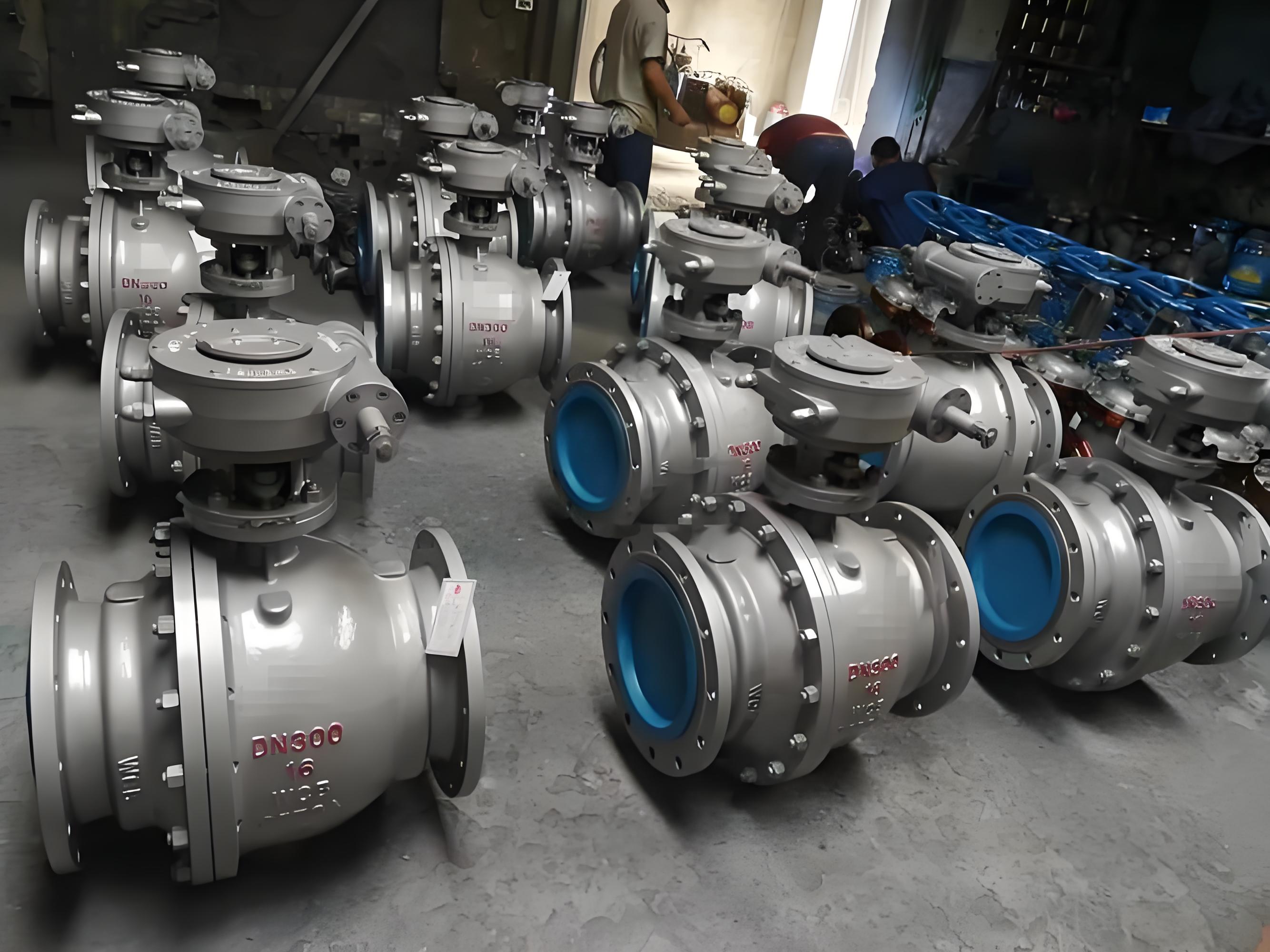

Q347F-25P 是一款公称压力 PN25（2.5MPa）、不锈钢材质、蜗轮传动、固定球结构、PTFE软密封的法兰连接球阀，专为腐蚀性介质及中大口径工况设计。
型号含义解析
- Q：球阀
- 3：蜗轮传动（手动操作省力，适用于大口径或高压）
- 4：法兰连接
- 7：固定球结构（球体由上下轴支撑，扭矩小，密封稳定）
- F：密封面材料为聚四氟乙烯（PTFE），耐温通常≤150℃
- 25：公称压力 PN25（即 2.5 MPa）
- P：阀体主体材料为不锈钢（通常为 CF8/304 或 CF8M/316）
核心选型参数
-
介质兼容性
- 适用：水、油品、天然气、弱酸、弱碱等腐蚀性介质。
- 禁忌：强氧化性酸（如浓硝酸）、高温蒸汽（超过 150℃会导致 PTFE 失效）。若介质含固体颗粒，建议升级为硬密封（型号后缀改为 H）。
-
温度范围
- 标准 PTFE 密封：-29℃ ~ 150℃。
- 若需更高温度（如 300℃），需更换阀座材料为 PPL 或碳纤维复合材质，并确认型号是否支持。
-
口径与通径
- 覆盖 DN40 ~ DN700。
- 全通径：便于管道清扫（清管器通过），流阻小。
- 缩径：降低成本，减轻重量，但流量系数略低。选型时需明确是否要求全通径。
-
压力等级验证
- PN25 对应 Class 150~300 区间，需核对管道系统最大工作压力是否超过 2.5 MPa，强度试验压力通常为工作压力的 1.5 倍左右。
关键技术优势
- 低扭矩操作：固定球结构使介质压力作用于轴承而非阀座，蜗轮减速机构进一步降低操作力矩，适合 DN100 以上大口径。
- 双向密封与自泄压：弹簧预紧阀座实现进出口双向零泄漏；中腔异常升压时，阀座可后退自动泄压，保障安全。
- 防火防静电：符合 API 607/6FA 标准，PTFE 烧毁后形成金属对金属密封；内置静电导出装置，防止火花。
选型注意事项
- 材质细分：确认"P"具体指 304(CF8) 还是 316(CF8M)。若介质含氯离子或腐蚀性较强，务必选用 316L 材质以防点蚀。
- 执行器匹配：若需远程自动控制，蜗轮头需适配电动或气动执行器，需核算开启扭矩以匹配执行器输出。
- 安装方向：虽为双向密封，但建议按阀体箭头指示流向安装，以延长密封寿命；安装前需清除管道焊渣，避免划伤密封面。
- 标准确认：明确法兰标准（GB/T 9113、HG/T 20592 或 ANSI B16.5），确保与现有管道法兰孔距、密封面形式（RF/MF）一致。
典型应用场景
- 化工、石油、天然气长输管线的切断控制。
- 含硫化氢等腐蚀性介质的管线。
- 需要频繁操作且口径较大（DN≥100）的工业管道系统。
选型时请提供准确的介质成分、最高工作温度、管道法兰标准及是否需要清管通过，以便精准匹配配置。
