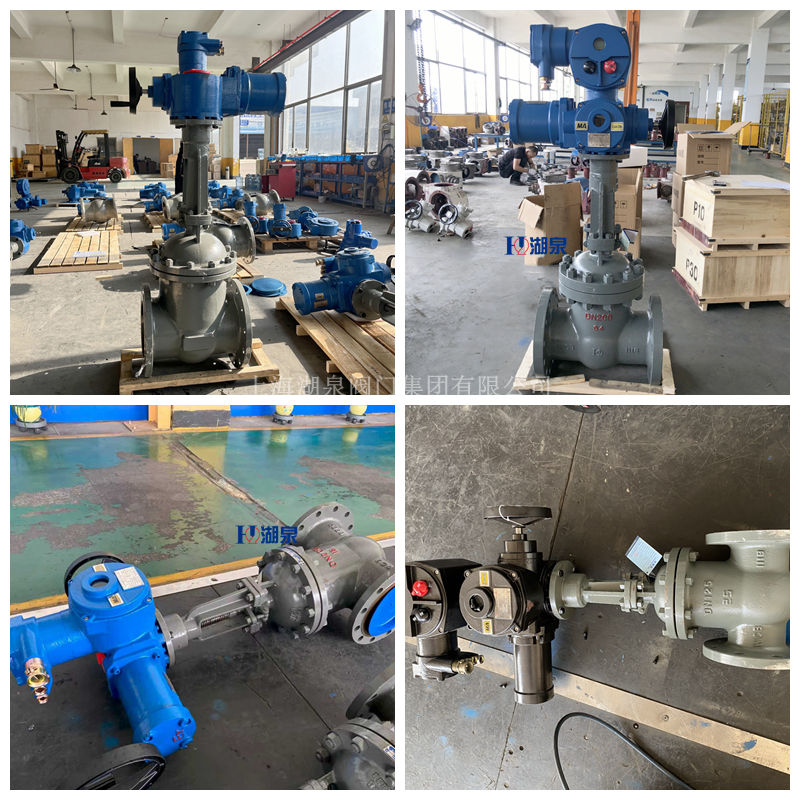

MZ941H-40C DN300 是专为煤矿井下非采掘工作面设计的隔爆型电动法兰闸阀，具备MA 煤安认证与Ex d I Mb 防爆等级，用于水、蒸汽、油品等介质的远程截断控制 。
核心参数
- 型号含义：M（矿用）+Z（闸阀）+9（电动）+41（结构形式：明杆楔式单闸板）+H（密封面材质：Cr13 不锈钢/硬质合金）+40（公称压力 PN4.0MPa/40kg）+C（阀体材质：铸钢）
- 公称通径：DN300（口径 300mm）
- 压力等级：PN4.0MPa（部分厂家标称范围 PN1.6~4.0MPa）
- 适用介质：水、泥浆、蒸汽、油品（不含强腐蚀及大颗粒悬浮物）
- 工作温度：-29℃ ~ +425℃（铸钢件常规范围，具体视密封材料而定）
- 电源电压：AC 380V / 660V / 1140V（可选，需定制确认）
- 防爆标志：Ex d I Mb（适用于煤矿甲烷环境）
- 防护等级：IP55 或 IP68（视电动装置配置，井下常用 IP68）
- 连接方式：法兰连接（符合 GB/T 9113 等标准）
主要结构与性能特点
- 阀体结构：明杆楔式闸板设计，流体阻力小，双向密封，启闭力矩较小，介质流向不限 。
- 密封技术：阀瓣密封面常采用钴铬钨硬质合金等离子喷焊或堆焊，耐磨、抗擦伤、寿命长；部分配置双闸板中间带万向顶结构，自动调整密封吻合度 。
- 电动执行机构：内置转矩控制与行程控制机构，支持现场/远程切换；具备过扭矩保护，可配套 PLC 系统实现 4-20mA 信号控制或智能通讯（如 RS485，需选配） 。
- 安全认证：必须持有煤矿安全标志证书（MA）及防爆合格证方可下井使用；符合 GB3836.1/2 及 JB/T8529 标准 。
- 操作模式：支持就地手动（手轮应急）、就地电动、远程自动控制三种模式；初次调试需手动半开以防相序错误损坏电机 。
应用场景与注意事项
- 适用场合：煤矿井下排水系统、瓦斯抽放管路、注浆管路等需防爆自动控制的管道系统；严禁用于采掘工作面爆炸性更强的区域（除非特殊认证）。
- 介质限制：不推荐用于含大量固体颗粒或纤维易缠绕的介质，以免卡死闸板 。
- 安装维护：安装前需确认管道支撑牢固，电气接线需由专业防爆电工操作；随货应附带防爆证与煤安证复印件备查 。
- 选型提示：市场上存在"MZ"、"ZB"、"Z9"等前缀混用情况，采购时务必核实具体防爆证书编号及电压等级是否匹配现场电网 。
注：不同厂家（如上海湖泉、上海恒菲等）在密封细节、电装品牌及防护等级上可能存在差异，具体技术参数请以厂家提供的最新图纸及证书为准 。
