产品概述

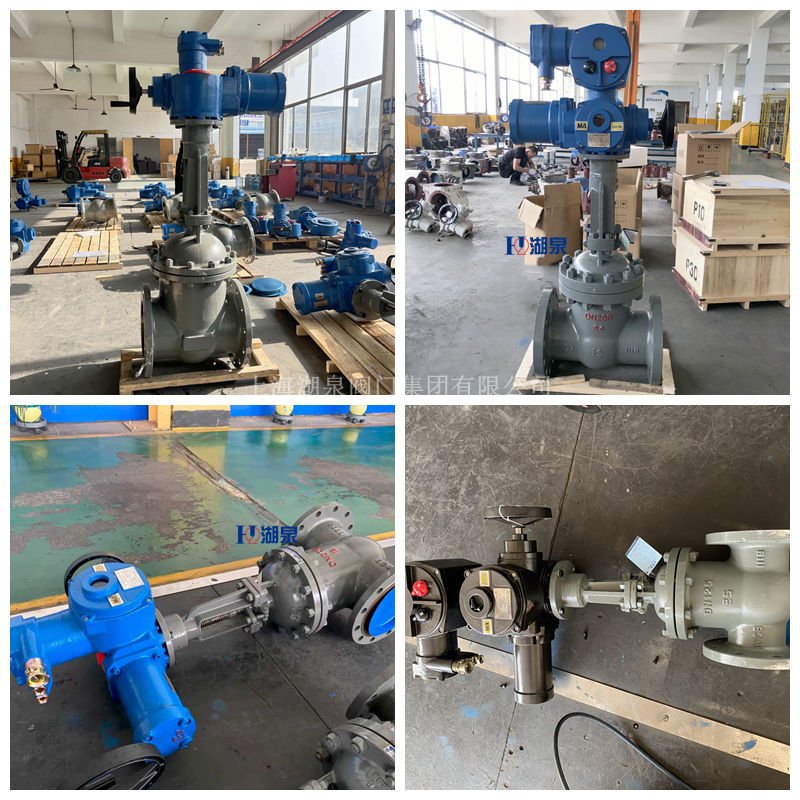

煤矿井下排水专用电动闸阀是矿山排水系统中的核心流体控制设备，主要用于井下泵房吸水井的配水环节。该设备承担着水流分配、管路隔断及调节介质流量的关键职能，直接决定排水机组能否平稳启停。通过电动执行机构驱动，实现阀门的远程自动化控制或现场手动操作，有效替代传统人工操作，满足煤矿井下“无人值班、全自动化生产”的现代矿业需求。
主要结构与工作原理
该产品通常由操纵台（或电动执行机构）、传动连杆、阀杆、阀体、闸板及预埋短管等部件组成。
- 驱动方式：采用矿用防爆型电动装置作为动力源，支持AC380V或660V电源电压。部分型号配备多功能模块，可实现远程控制、开度显示及故障诊断。
- 动作原理：电动机驱动阀杆旋转或升降，带动闸板在阀体内垂直运动，从而改变流道截面积，实现管路的全开、全关或流量调节。
- 密封结构：阀腔内部常搭载锥形密封环或柔性密封垫层，部分高端型号采用钴铬钨硬质合金等离子喷焊密封面，具备压力自紧式密封功能，能自动调整阀瓣与阀座的吻合度，确保在含有泥沙杂质的矿坑涌水中依然保持良好密闭性。
核心技术特点
- 防爆安全认证：必须具备“煤安证”（MA标志）及防爆合格证方可入井使用。防爆等级通常为dI（适用于煤矿非采掘工作面）或dIIBT4，防护等级可达IP68，适应井下潮湿、易燃易爆环境。
- 双向密封与耐磨损：阀瓣采用双闸板中间带万向顶结构或楔式结构，密封面硬度高、抗擦伤、耐腐蚀，使用寿命长。
- 应急手动功能：配备手动操作机构，在供电中断或电气故障时，可通过手轮进行现场紧急启闭，防止介质失控，保障系统安全。
- 自动化集成：可与DCS（分布式控制系统）衔接，接收4-20mA标准信号，实现水泵房的集中监控与智能调度。
典型规格与选型参考
根据矿井涌水量、水泵额定流量及吸水井尺寸，常见型号包括PZ系列配水闸阀和MZ/ZJK系列电动闸阀：
-
PZ系列（如PZ400/600/800）：
- PZ400：适配单井小时涌水低于300立方米工况，公称通径400mm，承压0.1MPa。
- PZ600：中型矿井主力规格，适配涌水300-600立方米/小时，兼顾通流能力与安装空间。
- PZ800：适配涌水超600立方米/小时且井径大于1.2米的大型工况。
-
MZ/ZJK系列（如MZ941H, ZJK941H）：
- 公称通径范围广泛（DN50-DN1200），工作压力涵盖1.6MPa至6.4MPa甚至更高。
- 工作温度通常在0℃-80℃之间，部分高温型号可达200℃。
- 阀体材料多为碳钢、铸铁或不锈钢，连接方式以法兰为主。
应用场景与维护
- 应用环境：广泛应用于煤矿、金属矿山井下泵房，介质为清水、污水或含少量固体颗粒的矿坑涌水。
- 安装要求：需根据泵房底板至吸水井底板的高度差定制连接杆长度；预埋短管需在井壁灌注时预留孔位。
- 维护保养：存放期间操纵台丝杠应涂防锈油脂；阀门部件避免沾染油脂以防橡胶老化；定期检查密封面磨损情况及电动装置绝缘性能。
该产品凭借结构稳定、操作灵活、密封可靠及高度自动化的优势，已成为现代化矿井排水系统不可或缺的关键装备。
