1. 产品概述

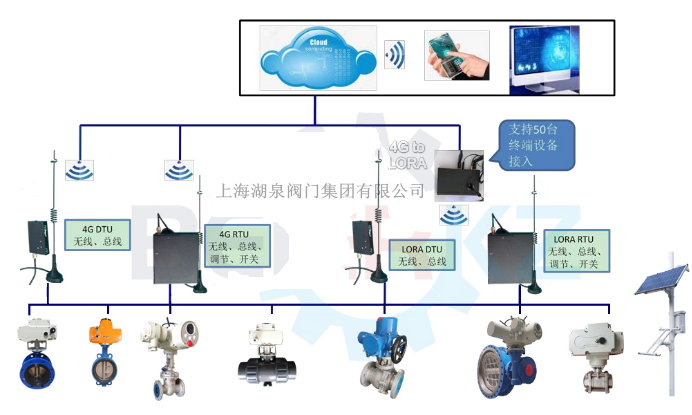

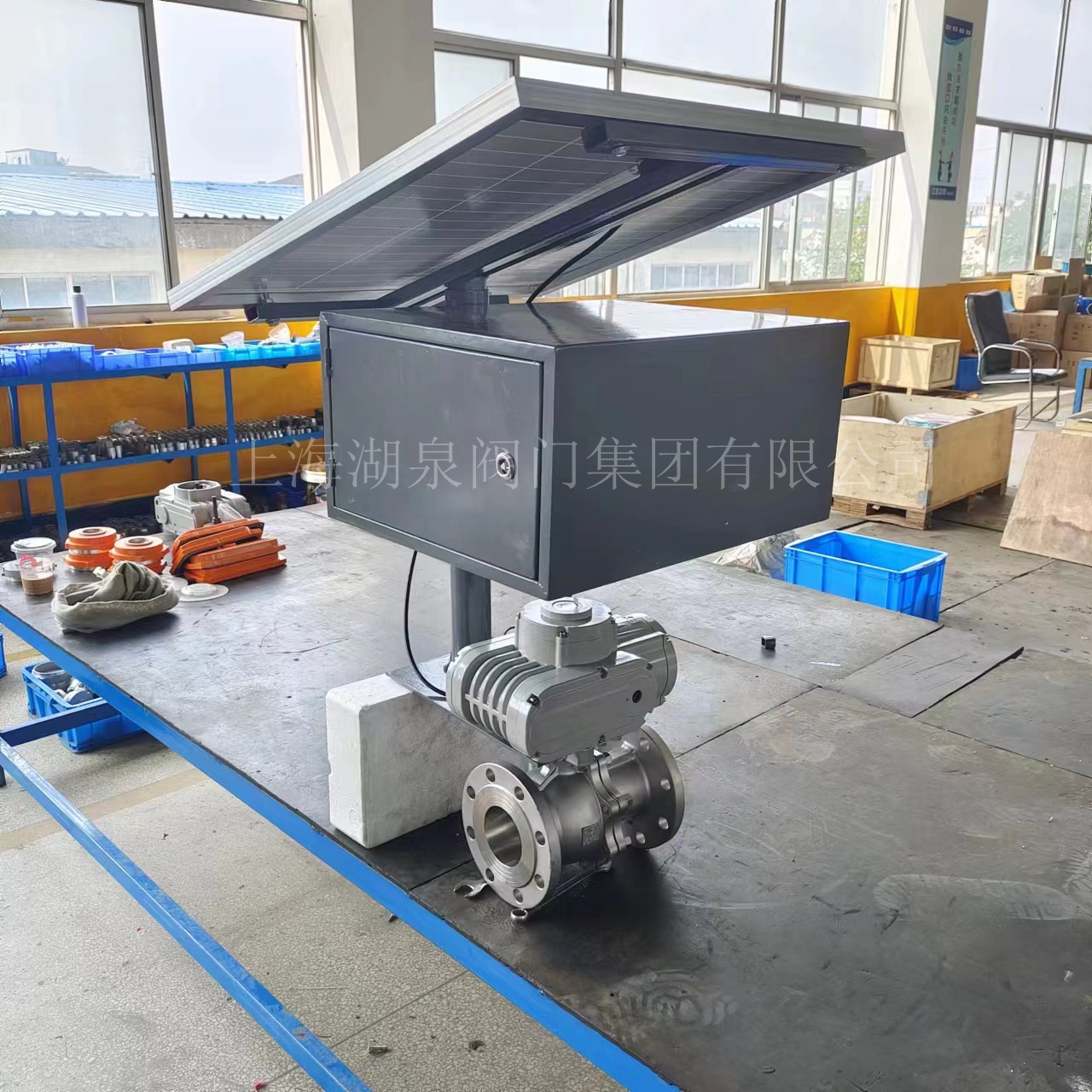

上海湖泉阀门集团有限公司Q941F-16C 物联网智能调节型电动球阀是一款集机械传动、电子控制与数字通信于一体的高性能流体控制设备。该系列产品采用直连式结构，将高性能电动执行机构与浮动式或固定式球阀本体紧密结合。其核心特点在于内置智能伺服系统，支持 RS485 通讯接口（通常基于 Modbus RTU 协议），能够直接接入工业物联网（IIoT）系统、PLC 或 DCS 控制系统，实现远程精确调节、状态监测及故障诊断。该产品型号中，“Q”代表球阀，“9”代表电动驱动，“4”代表法兰连接，“1”代表直通式流道，“F”代表聚四氟乙烯（PTFE）密封，“16”代表公称压力为 1.6MPa，“C”代表阀体材质为碳钢（WCB）。它广泛适用于石油、化工、电力、冶金、造纸、水处理等行业的自动化管路系统中，用于对水、蒸汽、油品、气体及部分腐蚀性介质进行两位切断或比例调节控制。
2. 主要技术特点
2.1 智能控制与 RS485 通讯
- 一体化智能执行器：内置伺服控制系统，无需外配伺服放大器。可直接接收上位机发出的数字信号或模拟信号。
-
RS485 数字通讯：支持标准的 RS485 接口，兼容 Modbus RTU 协议。通过两根双绞线即可实现双向数据传输，具备以下功能：
- 远程精确控制：可远程设定阀门开度（0-100%），实现高精度的流量调节。
- 状态实时反馈：实时上报阀门当前开度、运行状态（开/关/调节中）、故障代码等信息。
- 参数在线设置：可通过通讯接口修改死区、动作时间、工作模式等内部参数，无需现场调试。
- 自诊断功能：具备过热、过载、堵转、限位失效等故障的自动检测与报警功能，并通过通讯端口上传故障详情，便于预测性维护。
- 兼容模拟量控制：除 RS485 外，通常也保留 4-20mA 或 1-5V DC 模拟量输入接口，确保与旧有系统的兼容性。
2.2 结构设计与性能优势
- 低流阻设计：采用全通径或近全通径设计，流道平滑，流体阻力小，压力损失低，节能效果显著。
- 密封可靠：阀座采用增强聚四氟乙烯（PTFE）或对位聚苯（PPL）材料，具有优异的自润滑性和耐腐蚀性。软密封可实现零泄漏（符合 ANSI B16.104 VI 级标准）；针对高温工况可选配 PPL 或金属硬密封。
- 防静电与防火安全：球体、阀杆与阀体之间设有弹簧导静电装置，防止静电积聚。下装式阀杆设计配合阀杆头部凸阶，在火灾导致软密封损坏时，仍能通过金属接触保持一定的密封能力，防止介质大量泄漏。
- 操作平稳：执行机构采用二级精密蜗轮蜗杆传动，具有自锁功能，防止介质压力波动导致阀位漂移。止推轴承减小了阀杆摩擦力矩，确保长期操作的灵活性与稳定性。
3. 主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 公称通径 (DN) | DN15 - DN300 (部分型号可达 DN400) |
| 公称压力 (PN) | 1.6 MPa (16 Bar) |
| 适用介质 | 水、蒸汽、油品、气体、硝酸、醋酸、粘性流体、浆料等 |
| 介质温度 | -20℃ ~ +180℃ (PTFE密封)；-20℃ ~ +300℃ (PPL密封)；更高温度需定制硬密封 |
| 阀体材质 | WCB (碳钢)、CF8 (304不锈钢)、CF8M (316不锈钢) 等 |
| 球体/阀杆材质 | 2Cr13、304、316、316L 等 |
| 密封材料 | PTFE (聚四氟乙烯)、PPL (对位聚苯)、柔性石墨、金属硬密封 |
| 电源电压 | AC 220V 50/60Hz, AC 380V, DC 24V (可选) |
| 控制信号 | RS485 (Modbus RTU) / 4-20mA / 1-5V DC |
| 防护等级 | IP65 / IP67 (户外防雨防尘) |
| 防爆等级 | Exd II BT4 (可选防爆型，适用于易燃易爆环境) |
| 调节精度 | ±1% (基本误差)，死区 ≤1%，回差 ≤1% |
| 可调范围 | 100:1 (高灵敏度调节) |
| 环境温度 | -25℃ ~ +70℃ |
| 环境湿度 | ≤95% RH |
4. 工作原理+
电动机驱动减速机构，带动阀杆旋转。阀杆与球体相连，使球体在阀体内绕垂直于通道的轴线旋转 90°。
- 开启状态：球体孔道与管道轴线平行，介质顺畅通过。
- 关闭状态：球体孔道与管道轴线垂直，阻断介质流动。
- 调节状态：智能执行器根据 RS485 指令或模拟量信号，精确控制球体的旋转角度（0°-90°），从而改变流通截面积，实现对介质流量的连续比例调节。
5. 应用领域
- 石油化工：原油输送、炼化过程中的流量调节、切断控制。
- 电力行业：锅炉给水、冷却水系统、蒸汽管网控制。
- 水处理与环保：污水处理厂的加药控制、污泥排放、清水输送。
- 暖通空调 (HVAC)：大型建筑中央空调冷热水系统的能量调节。
- 轻工食品：饮料、制药行业的卫生级流体控制（需选用不锈钢材质）。
6. 安装与维护注意事项
- 安装方向：阀门可水平或垂直安装，但建议执行机构向上，避免雨水积聚。安装前需清洁管道内部，防止焊渣、杂物损伤密封面。
- 电气接线：RS485 通讯线应采用屏蔽双绞线，并注意 A/B 端子极性正确连接。若距离较长，需在末端加装终端电阻。确保接地良好，以防干扰。
- 调试：通电后，执行器会自动进行行程自检。可通过本地按钮或上位机软件设置开/关方向、死区大小及故障保护参数。
- 定期维护：虽然该产品设计为免维护或少维护，但建议定期检查外部接线是否松动，密封处是否有泄漏。长期不动作的阀门，建议每月进行一次全行程开关操作，以防止阀座粘连。
